Bezpečné prodloužení elektrického vodiče: návod krok za krokem
Prodloužení kabelu vyžaduje přesné dodržení bezpečnostních pravidel a správný výběr spojovacích materiálů. Použití svorek Wago a správné odizolování vodiče zajistí spolehlivý kontakt a minimalizuje riziko zkratu. Elektroinstalační krabice pak poskytne ochranu a usnadní údržbu prodlouženého vodiče.
Co si zapamatovat
- Pro běžné spotřebiče do 2 500 W se používá kabel s průřezem 1,5 mm², pro silnější spotřebiče 2,5 mm².
- Svorky Wago 221 a 222 zajišťují rychlé a bezpečné spojení vodičů bez šroubování.
- Spoj musí být vždy umístěn v elektroinstalační krabici s víkem, cena krabice je 20-50 Kč.
- Při ohýbání kabelu jej lze narovnat ve vodní lázni o teplotě 50-70 °C po dobu 30-60 sekund.
- Prodlužovačky běžně unese proud 10 A (2 500 W) a nesmí být překrývány kvůli riziku přehřátí.
Jak správně spojit elektrické vodiče krok za krokem
Pro bezpečné prodloužení elektrického vodiče je nezbytné dodržet přesný postup, který zahrnuje správné odizolování vodičů na délku 8-10 mm a použití vhodných spojovacích prvků, jako jsou svorky Wago. Barevné značení vodičů musí vždy odpovídat původnímu kabelu, aby bylo zajištěno správné a bezpečné propojení. Spojení je ideální provést v elektroinstalační krabici, která zajišťuje ochranu a přehlednost.

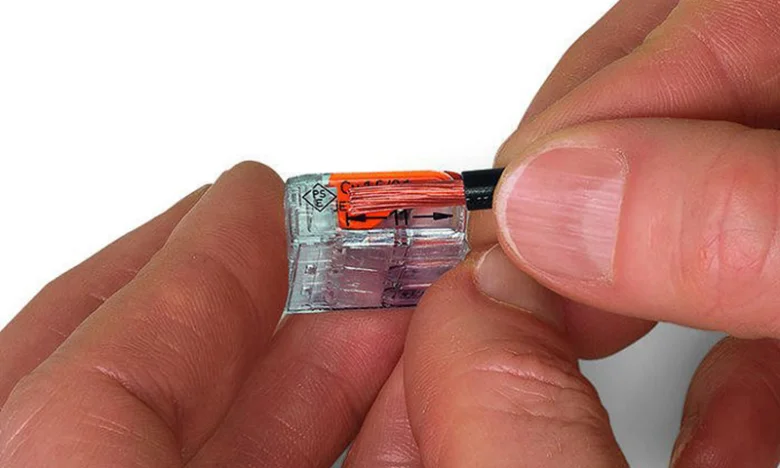

- Odizolování vodiče – odstraňte izolaci na délku 8-10 mm podle průřezu vodiče a typu svorky.
- Výběr svorky Wago – zvolte svorku odpovídající průřezu vodičů pro spolehlivé spojení.
- Připojení vodičů – zasuňte odizolované konce vodičů do svorky Wago, barevné značení musí odpovídat.
- Kontrola spojení – ujistěte se, že vodiče jsou pevně uchyceny a nehrozí žádný kontakt s kovovými částmi.
- Uložení do elektroinstalační krabice – spoj umístěte do krabice, aby byla zajištěna bezpečnost a přístupnost.
Tip: Častá chyba je nedostatečné odizolování nebo nesprávné barevné párování, což může vést k poruchám elektrického obvodu. Tento způsob prodloužení kabelu se hodí pro vodiče CYKY i jiné typy, ale není vhodný pro velmi tenké nebo poškozené kabely, kde je lepší výměna celého úseku.
Jak vybrat a připravit materiály a nástroje pro prodloužení kabelu
Pro správné a bezpečné prodloužení elektrického vodiče je klíčový výběr vhodných materiálů a nástrojů. Svorky Wago, zejména typy 221 a 222, umožňují rychlé a spolehlivé spojení kabelů bez potřeby pájení či šroubování. Tyto svorky zajišťují bezpečné spojení kabelů s odpovídajícím průřezem vodiče a minimalizují riziko zkratu či přehřátí.
K základním nástrojům pro prodloužení kabelu patří kvalitní odizolovač, který přesně odstraní izolaci vodičů bez poškození měděného jádra. Další nezbytností jsou kleště na stříhání a případně šroubovák pro upevnění elektroinstalační krabice, kde se spoje často provádějí.
Jaké nástroje potřebuji na prodloužení kabelu
- odizolovač pro bezpečné odizolování vodiče
- svorky Wago 221 nebo 222 pro bezpečné spojení kabelů
- kleště na stříhání vodičů
- šroubovák pro montáž elektroinstalační krabice
Tip: Při práci s kabelem 220 V vždy vypněte jistič a ověřte absence napětí, abyste předešli úrazu. Podle zdroje Eagri.cz správné nastavení a upevnění kabelu v elektroinstalační krabici výrazně zvyšuje bezpečnost prodloužení kabelu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně odizolovat vodiče a jaká je doporučená délka odizolování
Správné odizolování vodiče je klíčové pro bezpečné spojení kabelů, například při prodloužení kabelu nebo práci se svorkami Wago. Doporučená délka odizolování vodiče je 8-10 mm, což zajistí dostatečný kontakt a zároveň minimalizuje riziko poškození vodiče. Použití kvalitního odizolovače umožňuje přesné a bezpečné odstranění izolace, aniž by došlo k narušení měděných vláken vodiče.
Jak správně prodloužit elektrický vodič
- Výběr vhodného odizolovače – zvolte nástroj odpovídající průřezu vodiče pro přesné odizolování bez poškození.
- Odizolování vodiče na délku 8-10 mm – pomocí odizolovače opatrně stáhněte izolaci, aby zůstala neporušená měděná část.
- Kontrola stavu vodiče – ujistěte se, že měděné vlákna nejsou poškozená nebo přetržená.
- Připojení vodiče ve spojce nebo elektroinstalační krabici – použijte vhodné spojovací prvky pro bezpečné spojení kabelů.
Tip: Častou chybou je příliš dlouhé odizolování, které může způsobit zkrat nebo nepřiměřený kontakt vodičů. Dodržujte doporučenou délku pro bezpečí instalace.
Jak umístit a zabezpečit spoj elektrického vodiče
Prodloužení elektrického vodiče vyžaduje bezpečné spojení kabelů, které musí být vždy umístěno v elektroinstalační krabici s víkem. Tato krabice, jejíž cena se pohybuje mezi 20 až 50 Kč, slouží k ochraně spojů před vlivy okolí, jako je prach, vlhkost nebo mechanické poškození. Spoj mimo krabici představuje značné riziko zkratu nebo požáru a porušuje platné elektroinstalační normy.
Tipy na bezpečné prodloužení elektrického vodiče
- Použijte vhodné svorky Wago pro pevné a spolehlivé spojení vodičů s odpovídajícím průřezem vodiče.
- Odizolování vodiče provádějte opatrně, aby nedošlo k poškození měděného jádra.
- Spoj vždy umístěte do elektroinstalační krabice, kterou pevně zajistěte víkem.
- Zkontrolujte, že izolace na spojených vodičích je neporušená a spoje jsou pevné.
Tip: Prodloužení kabelu doma je bezpečné, pouze pokud dodržíte tato pravidla a spoj zajistíte v krabici. Častou chybou je ponechání spoje volně v prostoru, což ohrožuje bezpečnost celé instalace.
Jak bezpečně používat prodlužovačky a jaký průřez kabelu zvolit
Pro bezpečné prodloužení elektrického vodiče je klíčové zvolit správný průřez kabelu a dodržovat pravidla pro používání prodlužovaček. Nesprávný výběr může způsobit přehřátí vodičů a ohrozit bezpečnost provozu. Následující podsekce objasňují, jak správně nastavit kabel 220V pro prodloužení a jak se vyhnout běžným chybám.
Jak vybrat správný průřez kabelu pro prodlužovačku
Prodloužený kabel musí mít průřez vodiče odpovídající výkonu spotřebiče a délce kabelu. Pro běžné domácí spotřebiče s příkonem do 2 500 W (což odpovídá proudu 10 A) stačí průřez 1,5 mm². U silnějších spotřebičů nebo při delším prodloužení je nutné zvolit průřez 2,5 mm², aby se minimalizovalo riziko přehřátí a ztrát napětí. Příliš úzký průřez vodiče vede k zahřívání kabelu a může poškodit připojená zařízení. Průřez kabelu je tedy základním parametrem pro bezpečné spojení kabelů a správnou funkci prodlužovačky.
Jak bezpečně používat prodlužovačky a čemu se vyhnout
Prodloužovací kabely nesmíte překrývat ani pokrývat textiliemi, protože to zvyšuje riziko přehřátí. Nikdy nepřetěžujte prodlužovačku nad její maximální proud, obvykle 10 A u kabelů s průřezem 1,5 mm². Pravidelně kontrolujte stav izolace a spoje, zejména odizolování vodiče v elektroinstalační krabici nebo ve svorkách Wago, které usnadňují bezpečné spojení kabelů. Častá chyba je používání poškozených nebo nekvalitních prodlužovaček bez kontroly. Dodržováním těchto pravidel zajistíte, že prodloužení kabelu zůstane bezpečné a spolehlivé.
- Nepřekrývejte prodlužovačky ani je nezakrývejte
- Nepřekračujte maximální proudovou hodnotu kabelu
- Používejte vhodný průřez vodiče podle výkonu spotřebiče
- Kontrolujte stav izolace a spojů pravidelně
- Používejte svorky Wago pro bezpečné a pevné spojení vodičů
Jak pečovat o elektrické kabely, aby vydržely co nejdéle
Správná péče o elektrické kabely výrazně prodlužuje jejich životnost a snižuje riziko mechanického poškození, které může ohrozit izolaci i bezpečnost provozu. Dodržováním několika základních pravidel ochrany kabelů zajistíte spolehlivý provoz nejen doma, ale i na zahradě.
Jak správně pečovat o elektrické kabely pro dlouhou životnost
Prodloužení kabelu a jeho bezpečný provoz začíná správnou péčí. Vyhněte se ostrým ohybům a tahání kabelu za vodiče místo koncovek, protože tyto chyby poškozují izolaci a zkracují životnost. Používejte organizéry na kabely, které zabraňují zamotání a přehnutí. Ochrana před vlhkostí je nezbytná, zvláště pokud kabely používáte venku, kde je také potřeba zabezpečit kabely proti UV záření, které materiál degraduje. Vhodné je také použít elektroinstalační krabice a svorky Wago pro bezpečné spojení kabelů a správné odizolování vodiče s ohledem na průřez vodiče.
Jak narovnat elektrický kabel bez poškození
Pokud je kabel pokroucený nebo má záhyby, lze jej narovnat bez rizika poškození izolace ponořením do vody o teplotě 50-70 °C na 30-60 sekund. Teplá voda pomáhá obnovit pružnost izolace a eliminuje záhyby, které by mohly vést k prasknutí či oslabení materiálu. Po vyjmutí kabel narovnejte a nechte důkladně vyschnout před dalším použitím, aby nedošlo k pronikání vlhkosti do vodičů. Tato metoda je vhodná pro všechny běžné typy elektrických kabelů používaných v domácnosti i na zahradě.
Jak narovnat elektrický kabel bez poškození
Narovnání elektrického kabelu bez poškození izolace je klíčové pro bezpečné prodloužení kabelu, například ke stropnímu světlu. Nejvhodnější metodou je použití vodní lázně s teplotou vody mezi 50 a 70 °C. Kabel v ní ponechte 30 až 60 sekund – tato doba postačí k odstranění záhybů bez rizika poškození izolace či vnitřních vodičů.
Použití vařící vody nebo horkovzdušného fénu může izolaci trvale poškodit, což ohrožuje bezpečné spojení kabelů v elektroinstalační krabici. Vyvarujte se rovněž silnému mechanickému natahování nebo lámání kabelu, které může narušit průřez vodiče nebo způsobit špatné kontakty ve svorkách Wago.
- Připravte vodní lázeň – ohřejte vodu na 50-70 °C, kontrolujte teplotu teploměrem.
- Namočte kabel – ponořte ho na 30-60 sekund, aby změkl a narovnal se bez napětí.
- Vysušte kabel – nechte ho přirozeně vychladnout mimo přímé teplo.
- Pokračujte v prodloužení – odizolujte vodič a použijte vhodné spojky Wago pro bezpečné spojení kabelů.
Tip: Jak správně prodloužit elektrický kabel zahrnuje i správnou péči o kabely před jejich spojením, aby nedošlo k mechanickému poškození, které může vést k nebezpečí zkratu nebo poruchy.
Doporučení pro instalaci zásuvek jako trvalé řešení prodloužení
Instalace nové zásuvky představuje trvalé a bezpečné řešení prodloužení elektrického vodiče, které je vhodné zejména tam, kde je potřeba trvalý přístup k elektrické síti bez rizika přehřátí nebo poškození kabelu. Povrchová zásuvka má cenu mezi 500 až 2 000 Kč a je jednodušší na montáž, což oceníte při rychlých úpravách. Zapuštěná zásuvka stojí 2 000 až 5 000 Kč, nabízí však estetické a bezpečnostní výhody díky skrytému uložení kabeláže.
Pro bezpečné spojení kabelů v elektroinstalační krabici je důležité správné odizolování vodiče a použití vhodných svorek Wago. Návod na prodloužení elektrického kabelu doporučuje spolupráci s elektrikářem, zejména při nastavování kabelu 220V pro prodloužení, aby byla zachována správná velikost průřezu vodiče a bezpečnost celého zapojení.
| Typ zásuvky | Cena (Kč) | Výhody | Nevýhody |
|---|---|---|---|
| Povrchová zásuvka | 500-2 000 | Rychlá instalace, nižší cena | Méně estetická, náchylnější na poškození |
| Zapuštěná zásuvka | 2 000-5 000 | Estetický vzhled, vyšší bezpečnost | Vyšší cena, náročnější montáž |
Jak a kdy je nutné obrátit se na odborníka (elektrikáře)
Prodloužení kabelu u pevně připojených spotřebičů, jako jsou bojlery, vestavné trouby nebo zásuvky, musí vždy provádět kvalifikovaný elektrikář s platnou odbornou způsobilostí. Tento zásah vyžaduje precizní odizolování vodičů v délce 8-10 mm, použití správného průřezu vodičů (například 2,5 mm² pro spotřebiče nad 2 500 W) a bezpečné spojení pomocí svorek Wago série 221 nebo 222 v elektroinstalační krabici s víkem. Elektrikář zároveň zajistí dodržení platných technických norem a legislativních předpisů, které minimalizují riziko přehřátí, zkratu, požáru nebo úrazu elektrickým proudem.
Amatérské zásahy bez správných materiálů a postupů často vedou ke špatnému kontaktu, který může způsobit zvýšený odpor, místní přehřátí a následné poškození izolace i vodičů. Takové chyby představují významné bezpečnostní riziko a mohou vést k nevratným škodám na majetku i zdraví.
Jak se bezpečně připojit k elektrickému kabelu 220 V
Bezpečné prodloužení elektrického vodiče doma vyžaduje použití vhodných spojovacích prvků, například svorek Wago 221/222, které umožňují pevné a trvalé spojení bez nutnosti šroubování. Při odizolování vodičů je nutné přesně dodržet délku 8-10 mm, aby nedošlo k poškození vodiče ani izolace. Průřez vodičů musí odpovídat zatížení – 1,5 mm² pro spotřebiče do 2 500 W (10 A při 230 V), 2,5 mm² pro silnější spotřebiče. Spoje je třeba provádět podle barev vodičů: L (hnědá) k L, N (modrá) k N, PE (zeleno-žlutá) k PE. Spoj musí být vždy umístěn v elektroinstalační krabici s víkem, která zajišťuje mechanickou ochranu a bezpečnost.
Tip: Prodloužení kabelu v exteriéru vyžaduje použití kabelů s odolností proti vlhkosti a elektroinstalačních krabic s krytím minimálně IP44. V takovém případě doporučuji svěřit práci kvalifikovanému elektrikáři, který zajistí bezpečnou instalaci dle platných norem.
V případě jakýchkoliv pochybností o správném průřezu, stavu kabelu nebo vhodnosti spojovacích materiálů je vždy lepší obrátit se na odborníka. Nesprávné prodloužení může vést k přehřátí kabelu, zkratu nebo požáru, což jsou závažná bezpečnostní rizika.
Jak kontrolovat a testovat spoje po prodloužení
Po prodloužení elektrického vodiče je nezbytné provést důkladné testování spojů, aby byla zajištěna bezpečnost a správná funkčnost instalace. Správné měření odporu a vizuální kontrola odhalí případné chyby, které by mohly způsobit zkrat nebo přehřátí.
Měření elektrického odporu spoje
Pro ověření správného kontaktu spoje použijte multimetr nastavený na měření odporu. Připojte měřicí hroty na oba konce spoje a hodnoty by měly být co nejnižší, ideálně blízké nule ohmů. Vyšší odpor signalizuje špatné spojení, které je třeba opravit. Měření odporu pomáhá eliminovat přechodové odpory způsobené nekvalitním odizolováním vodiče nebo nevhodným použitím svorek Wago.
Vizuální kontrola a bezpečnostní testy
Při vizuální kontrole zkontrolujte pevnost spoje a správné zakrytí izolační páskou či jiným izolačním materiálem v elektroinstalační krabici. Nedostatečná izolace může vést k úrazům i požáru. Doporučuje se také pravidelná kontrola průřezu vodiče a celkového stavu prodlouženého kabelu, aby bylo možné včas odhalit opotřebení či mechanické poškození.
- Odizolování vodiče – správně a rovnoměrně, aby nedošlo k poškození měděného jádra
- Spojení vodičů ve svorkách Wago – pevně, aby nedocházelo k pohybu a přechodovým odporům
- Izolace spoje – použití kvalitní izolační pásky nebo elektroizolační trubičky
- Umístění spoje do elektroinstalační krabice – pro bezpečné upevnění a ochranu
Tip: Prodloužení kabelu vždy provádějte s ohledem na správný průřez vodiče a vhodné použití svorek pro bezpečné spojení kabelů. Pravidelná kontrola spojů a jejich případná výměna poškozených částí výrazně snižuje riziko poruch.
Časté dotazy
Jak dlouho má být odizolování vodiče při prodloužení?
Délka odizolování by měla být 8-10 mm, aby byl zajištěn správný kontakt ve svorkách Wago.
Jaký průřez kabelu je vhodný pro běžné domácí spotřebiče?
Pro spotřebiče do 2 500 W se doporučuje kabel s průřezem 1,5 mm².
Kde musí být umístěn spoj elektrického vodiče?
Spoj musí být vždy umístěn v elektroinstalační krabici s víkem, která stojí 20-50 Kč.
Jak lze narovnat elektrický kabel bez poškození?
Kabel se ponoří do vodní lázně o teplotě 50-70 °C na 30-60 sekund, nikdy se nepoužívá vařící voda.
Je možné prodlužovat kabely pevně připojené k vestavným spotřebičům svépomocí?
Ne, prodloužení kabelů u vestavných spotřebičů by měl vždy provést kvalifikovaný elektrikář.
Jaké jsou základní bezpečnostní pravidla pro používání prodlužovaček?
Prodlužovačky nesmí být překrývány, musí mít průřez 1,5 mm² pro běžné použití a nesmí být zapojovány za sebou.
Jaké nástroje jsou potřeba pro bezpečné prodloužení elektrického vodiče?
Potřebujete odizolovač, svorky Wago 221 nebo 222, elektroinstalační krabici s víkem a případně šroubovák.
Jak se provádí kontrola spojů po prodloužení?
Kontrola zahrnuje vizuální prohlídku a měření elektrického odporu multimetrem, aby se předešlo zkratům.
Co způsobuje mechanické poškození kabelů?
Tahání za kabel místo za koncovku, ostré ohyby, přiskřípnutí pod těžkými předměty a skladování s tvrdými předměty.
Jak prodloužit kabel ke stropnímu světlu bezpečně?
Použijte správný průřez kabelu, svorky Wago pro spojení, spoj umístěte v krabici a dodržujte délku odizolování 8-10 mm.
Jaké materiály jsou vhodné pro spojení elektrických vodičů při prodloužení?
Pro bezpečné spojení se doporučuje použít WAGO svorky nebo kvalitní elektroinstalační spojky, které zaručují pevný kontakt a izolační ochranu.
Jak správně zabezpečit spoj elektrického kabelu v elektroinstalační krabici?
Spoj musí být umístěn v elektroinstalační krabici s dostatečným prostorem, přičemž krabice by měla být pevně připevněna a zakrytá krytem, aby se zabránilo mechanickému poškození a kontaktu s vodiči.
