Jak správně připojit hliníkové a měděné dráty 5 způsobů

Spojení hliníkových a měděných drátů vyžaduje precizní výběr metody, která zajistí bezpečnost a spolehlivost elektroinstalace. Mezi nejčastější způsoby patří použití WAGO svorek, mechanických šroubových spojů nebo speciálních spojek doplněných antioxidační pastou na AL vodiče. Správná volba a provedení připojení výrazně snižují riziko přehřívání a korozních poškození.

Pět hlavních metod spojení hliníkových a měděných vodičů

Připojení hliníkových a měděných vodičů je možné realizovat pěti hlavními metodami, které se liší spolehlivostí i náročností na provedení. Mezi osvědčené způsoby patří mechanické šroubové spoje s přechodovými svorkami, lisování, krimpování, pájení a použití samovulkanizačních spojek. Každá metoda vyžaduje specifický přístup k ochraně kontaktů, například aplikaci antioxidační pasty na AL vodiče, která snižuje oxidaci hliníku a zajišťuje dlouhodobou elektrickou kontinuitu.

1. Mechanické šroubové spoje – využívají speciální přechodové svorky pro bezpečné spojení hliníku s mědí, doporučený moment dotažení je 2-3 Nm, aby nedošlo k poškození vodičů.
2. Lisování hliník měď – pomocí lisovacích nástrojů vznikne pevné mechanické spojení bez potřeby tepelné úpravy, vhodné pro větší průřezy vodičů.
3. Krimpování – standardní metoda s použitím lisovacích kleští a vhodných spojek, zabezpečuje spolehlivý kontakt, zvláště u vodičů menších průměrů.
4. Pájení – vyžaduje předehřev vodičů na 150-200 °C, správné provedení zajišťuje pevné elektrické spojení; při pájení je doporučená aplikace antioxidační pasty na hliníkové části.
5. Samovulkanizační spojky – pružné spojky, které se po smontování tepelně smrští a vytvoří těsné, izolované a vodotěsné spojení s elektrickou kontinuitou.

Praktické tipy na spojení hliníkových a měděných vodičů

Při připojení hliníkových a měděných drátů se vyhněte běžným WAGO svorkám bez speciální úpravy, protože mohou vést k oxidaci a selhání spoje. Naopak mechanické šroubové spoje s přechodovými svorkami a správnou antioxidační pastou představují bezpečný a dlouhodobý způsob připojení. Pájení je vhodné tam, kde je možné zajistit správnou teplotu a předehřev, zatímco samovulkanizační spojky oceníte v prostředí s vyšší vlhkostí či vibracemi.

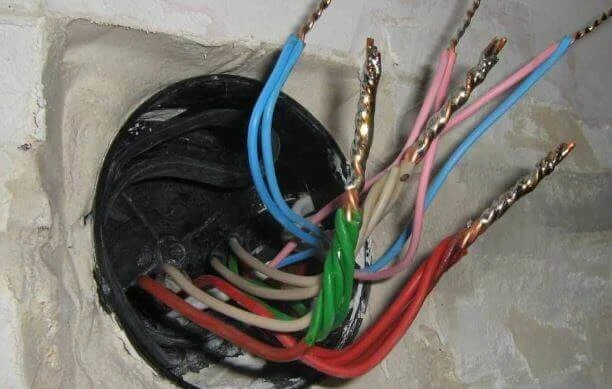

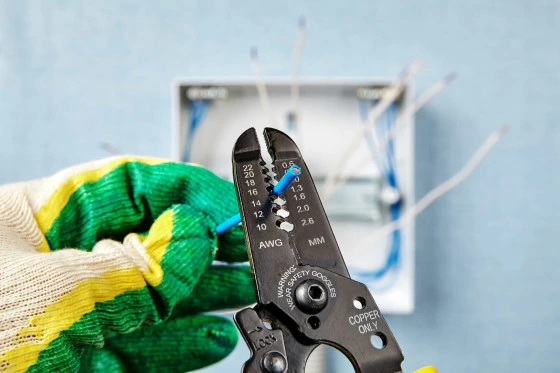

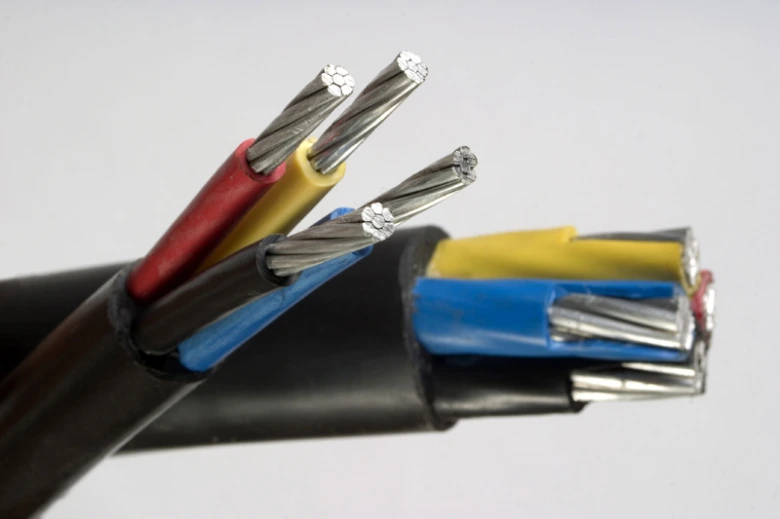

Příprava vodičů: odizolování a čištění

Pro správné připojení hliníkových a měděných vodičů je nezbytné věnovat pozornost pečlivému odizolování. Délka odstraněné izolace by měla být mezi 10 až 15 mm, aby bylo možné zajistit pevný a bezpečný kontakt. Při práci s hliníkovými vodiči je třeba postupovat obzvlášť opatrně, protože jejich povrch tvoří přirozená oxidová vrstva, která snižuje vodivost spoje a může způsobit problémy s elektrickým kontaktem.

Jak správně spojit hliníkové a měděné vodiče

Při odizolování hliníku je vhodné použít speciální čistící nástroje nebo brusné papíry, které odstraní tuto oxidovou vrstvu. Následně se doporučuje aplikovat antioxidační pastu na AL vodiče, aby se zabránilo opětovnému vzniku oxidace a zlepšila se spolehlivost spoje. U měděných vodičů stačí kvalitní odizolovač, protože měď neoxiduje tak rychle jako hliník.

• Odizolujte vodiče na délku 10-15 mm bez poškození kovového jádra
• U hliníkových vodičů odstraňte oxidovou vrstvu pomocí čistících nástrojů
• Aplikujte antioxidační pastu na hliníkový vodič před připojením
• Použijte vhodné mechanické šroubové spoje nebo spojky hliník měď, případně lisování hliník měď
• Vyhněte se přímému pájení hliníku bez předchozí úpravy povrchu

Tip: Použití WAGO svorky hliník měď je možné, ale musí být certifikovaná pro tento účel a správně namontovaná, jinak hrozí nekvalitní spoj a riziko přehřátí.

Šetrný přístup při přípravě vodičů výrazně zvyšuje spolehlivost spoje a prodlužuje životnost elektroinstalace.

Materiály a maziva pro minimalizaci oxidace

Oxidace hliníku představuje klíčové riziko při spojování hliníkových a měděných vodičů, protože vytváří na povrchu hliníku vrstvy s vysokým elektrickým odporem, které mohou během několika měsíců zvýšit přechodový odpor spoje až o 50 % (elektrika.cz). Tento efekt vede k přehřívání spoje a může způsobit selhání elektroinstalace. Proto je nezbytné použít antioxidační pastu speciálně určenou pro hliníkové vodiče, která zabraňuje pronikání vzduchu a vlhkosti a minimalizuje galvanickou korozi vznikající při kontaktu mědi a hliníku.

Nejčastěji se používá křemenná vazelínová pasta, která vytváří ochranný film odpuzující vlhkost a zabraňuje elektrochemické degradaci spoje (ihousehub.decorexpro.com). Aplikace spočívá v nanesení tenké vrstvy pasty přímo na očištěné a odizolované hliníkové vodiče i kontaktní plochy přechodových spojek před mechanickým dotažením nebo lisováním. Správná aplikace antioxidační pasty je zásadní pro dlouhodobou odolnost spoje, zejména v prostředí s vyšší vlhkostí nebo venkovních instalacích.

• Antioxidační pasta snižuje oxidaci hliníku a tím udržuje přechodový odpor spoje na nízké úrovni
• Mazivo je nutné aplikovat i u speciálních spojek pro hliník a měď, například u svorek typu Al/Cu nebo WAGO určených pro tyto materiály
• Mechanické šroubové spoje bez použití antioxidační pasty často podléhají rychlé galvanické korozi a ztrátě kontaktu
• Křemenná vazelínová pasta chrání spoj před pronikáním vzduchu i vlhkosti, což je klíčové pro stabilitu spoje v čase

Tip: Častou chybou je aplikace antioxidační pasty pouze na měděnou část spoje, což nemá dostatečný efekt. Pasta musí být nanesena výhradně na hliníkový vodič a kontaktní plochy spojky, aby zabránila oxidaci a galvanické korozi.

Pro koho se to hodí: Použití antioxidační pasty je nezbytné u všech spojů hliníkových a měděných vodičů, zvláště tam, kde je spoj vystaven vlhkosti nebo teplotním výkyvům.

Pro koho se to nehodí: U čistě měděných spojů nebo u instalací, kde jsou použity výhradně měděné vodiče, není antioxidační pasta potřeba a její použití nemá významný efekt.

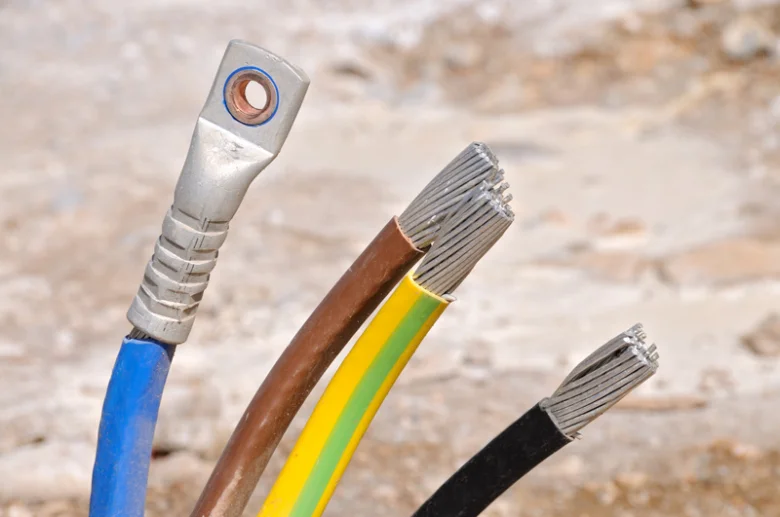

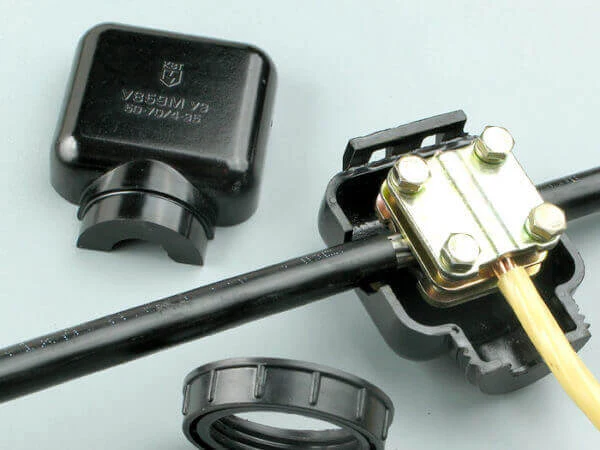

Mechanické šroubové spoje a přechodové svorky: výběr a použití

Mechanické šroubové spoje patří mezi osvědčené metody pro spojení hliníkových a měděných vodičů. K jejich správnému použití je nutné zvolit vhodnou přechodovou svorku podle průřezu vodiče a dodržet přesný moment dotažení. Použití antioxidační pasty na AL vodiče výrazně zvyšuje bezpečnost a životnost spoje, protože zabraňuje oxidaci a zhoršení kontaktu.

Výběr správné přechodové svorky

Přechodové svorky určené pro spojení mědi a hliníku musí být označeny jako Al/Cu a vybírají se podle průřezu vodiče. Pro průřezy od 0,5 do 16 mm² jsou nejběžnější svorky typu WAGO 2273, které umožňují jednoduché a bezpečné mechanické šroubové spoje. Správná svorka odděluje měď a hliník, čímž minimalizuje riziko elektrochemické koroze a zajišťuje dlouhodobou spolehlivost.

Správný postup dotažení a mazání

Moment dotažení mechanických šroubových spojů by měl být přesně mezi 2-3 Nm, aby se zajistil pevný kontakt bez deformace vodičů. Příliš slabé dotažení vede k přehřívání, zatímco přetažení může poškodit vodiče. Antioxidační pasta na AL vodiče se nanáší přímo na hliníkový vodič před vložením do svorky. Tato pasta zabraňuje oxidaci a zvyšuje elektrickou vodivost spoje. Praktické tipy na spojení hliníkových a měděných vodičů zdůrazňují kombinaci správné svorky, momentu dotažení a mazání jako nejbezpečnější způsob spojení mědi a hliníku v elektroinstalaci.

Tip: Častou chybou je vynechání antioxidační pasty, která může vést k rychlému zhoršení spoje a následným poruchám. Pro domácí instalace se mechanické šroubové spoje s přechodovými svorkami osvědčily, zatímco pro průmyslové aplikace je vhodnější lisování hliník měď nebo pájení hliníku.

Lisování a krimpování: jak dosáhnout trvalého spoje

Lisování a krimpování představují dva spolehlivé způsoby, jak správně spojit hliníkové a měděné vodiče v elektroinstalaci. Obě metody zajistí pevný a homogenní kontakt, který minimalizuje riziko vzniku korozních dějů a přetížení spoje.

Lisování pomocí Elpress spojek

Lisovací spojky Elpress patří mezi certifikované produkty určené k trvalému a bezpečnému spojení hliníkových a měděných vodičů. Tento způsob lisování zajišťuje homogenní kontakt bez vzduchových mezer, což výrazně snižuje odpor spoje a riziko přehřátí. Doporučuje se pro průřezy vodičů od 1,5 do 16 mm², často se používá v průmyslových i domácích instalacích. Pro kvalitní lisování je nezbytné použít hydraulický lis a správné lisovací matice, které odpovídají typu spojky a průřezu vodiče. Při správném postupu lisování hliník měď zaručuje stabilitu a dlouhou životnost spoje bez potřeby dodatečné antioxidační pasty na AL vodiče.

Krimpování s dutinkami z poloviny mědi a hliníku

Krimpování využívá speciální dutinky, které kombinují materiály mědi a hliníku, čímž kompenzují rozdílné vlastnosti obou kovů. Tyto dutinky jsou klíčové pro zamezení galvanické koroze na rozhraní spojů a často se zpracovávají hydraulickým lisem pro dosažení pevného a bezpečného spojení. Krimpování je vhodné zejména tam, kde není možné použít mechanické šroubové spoje nebo WAGO svorku hliník měď, jež mají své limity. Pro dosažení optimálního výkonu se doporučuje před krimpováním očistit vodiče a případně aplikovat antioxidační pastu na AL vodiče. Tento způsob připojení se osvědčuje jak v domácím prostředí, tak i v náročnějších průmyslových podmínkách.

• lisování eliminuje vzduchové mezery a zvyšuje kontakt vodičů
• krimpování využívá materiálové spojení dutinek z mědi a hliníku
• hydraulický lis je klíčový nástroj pro obě metody
• správné nastavení lisovacích spojek a dutinek je nutné pro dlouhodobou spolehlivost

Tip: Častou chybou je použití běžných spojek bez rozlišení materiálů, což vede k rychlé korozi a selhání spoje. Lisování a krimpování s vhodnými materiály jsou proto nejbezpečnější metody, jak spolehlivě propojit hliníkový a měděný kabel.

Pájení hliníku s mědí: postup a podmínky

Pájení hliníku s mědí vyžaduje přesné dodržení technologických postupů pro zajištění spolehlivého a bezpečného spoje. Klíčovým krokem je předehřev vodičů na teplotu mezi 150 a 200 °C, který umožňuje lepší přilnutí speciálních cínových slitin používaných pro tento účel. Tyto slitiny musí být kompatibilní s oběma kovy, aby zabránily vzniku křehkých nebo náchylných spojů.

Nezbytnou součástí přípravy je odstranění oxidové vrstvy z povrchu hliníku a mědi. Oxidace hliníkového vodiče vytváří bariéru, která znemožňuje správné navázání pájky. Elektrochemická úprava představuje efektivní metodu, jak tuto vrstvu odstranit bez poškození vodiče. Tento proces zvyšuje přilnavost pájky a zajišťuje elektrickou kontinuitu spoje.

Pro správné spojení hliníkových a měděných vodičů je třeba používat nejen vhodné materiály, ale také pečlivě kontrolovat teplotu a čistotu spojovaných částí. Pájení je náročnější než mechanické šroubové spoje nebo lisování hliníku s mědí, proto vyžaduje zkušenosti a vhodné vybavení. Pro domácí elektroinstalace se proto doporučuje konzultace s odborníkem nebo využití osvědčených spojek a WAGO svorek hliník měď s antioxidační pastou, které minimalizují riziko nekvalitního spojení.

Jak správně spojit hliníkové a měděné vodiče

Při pájení dbejte na přesnou regulaci teploty a postup elektrochemické úpravy. Bez těchto kroků vznikají spoje s vysokým odporem, které mohou způsobit přehřívání nebo selhání instalace. Podrobné návody na elektrochemickou úpravu a pájení hliníku s mědí doporučuji vždy prostudovat před samotnou realizací.

Izolace a ochrana spojů před vlivy prostředí

Izolace spojů je nezbytná pro zachování dlouhodobé spolehlivosti připojení hliníkových a měděných vodičů. Správná izolace zabraňuje pronikání vlhkosti, která urychluje galvanickou korozi a zvyšuje přechodový odpor spoje, a zároveň chrání před UV zářením, jež degraduje izolační materiály a může vést k mechanickému poškození.

Pro izolaci se používají tyto konkrétní metody:

• Izolační páska – doporučuje se kvalitní PVC páska s dielektrickou pevností minimálně 20 kV/mm, vhodná především pro vnitřní instalace. Při použití mechanických šroubových spojů nebo WAGO svorek na spojení hliník měď páska zajišťuje elektrickou izolaci a ochranu proti kontaktu s kovovými částmi rozvaděče.
• Teplem smrštitelná bužírka – ideální pro spoje vystavené venkovním podmínkám. Po smrštění pevně obepíná spoj a vytváří vodotěsnou bariéru odolnou vůči vlhkosti a mechanickému namáhání. Doporučená tloušťka bužírky je minimálně 0,5 mm, aby byla zajištěna dostatečná mechanická ochrana.
• Samovulkanizační páska – chemicky reaguje sama se sebou a vytváří trvale elastickou, vodotěsnou a UV odolnou izolaci. Tento typ pásky je vhodný pro venkovní elektroinstalace, kde je potřeba spolehlivě izolovat spoje hliníku a mědi i při teplotách pod -20 °C.

Tip: Před izolací je nezbytné aplikovat antioxidační pastu na hliníkové vodiče, která obsahuje křemennou vazelínu odpuzující vlhkost. Tato pasta snižuje přechodový odpor spoje až o 50 % a zabraňuje rychlé oxidaci během prvních 6 měsíců po instalaci.

Správná izolace spoje nejen prodlužuje jeho životnost, ale také minimalizuje riziko vzniku požáru způsobeného přehřátím nebo zkratem. Na co si dát pozor: častou chybou je nedostatečné překrytí spoje izolací, což vede k pronikání vlhkosti a následné degradaci spoje během 1-2 let.

Izolace spoje by měla být vždy přizpůsobena konkrétním podmínkám instalace – venkovní spoje vyžadují vyšší odolnost proti UV záření a vlhkosti, zatímco vnitřní spoje mohou využít standardní PVC pásky.

Pro koho se izolace s použitím samovulkanizační pásky hodí zejména? Pro venkovní instalace a místa s vysokou vlhkostí, kde je potřeba dlouhodobá ochrana. Naopak pro běžné vnitřní rozvody postačí kvalitní PVC páska a antioxidační pasta.

Kvalitní izolace a ochrana spoje jsou klíčové kroky při spojování hliníkových a měděných vodičů, které výrazně ovlivňují bezpečnost a spolehlivost celé elektroinstalace.

Která metoda spojení je nejspolehlivější a proč?

Správné spojení hliníkových a měděných drátů vyžaduje pečlivý výběr metody s ohledem na dlouhodobou spolehlivost a bezpečnost. V této sekci porovnám klíčové způsoby spojení, zhodnotím jejich životnost a odolnost vůči oxidaci, a vysvětlím, jak tepelná roztažnost a vibrace ovlivňují mechanickou pevnost spoje.

Životnost a odolnost vůči oxidaci

Lisování hliník měď pomocí certifikovaných spojek nabízí nejdelší životnost, která přesahuje 20 let, a zároveň minimalizuje riziko oxidace díky homogennímu kontaktu materiálů. Mechanické šroubové spoje mají životnost 10-15 let, ale jsou náchylnější k uvolňování a galvanické korozi, zvláště bez použití antioxidační pasty na AL vodiče. Pájení hliníku nabízí životnost okolo 5-10 let a je technicky náročnější, což omezuje jeho běžné použití v elektroinstalacích. Samovulkanizační spojky poskytují 8-12 let ochrany proti vlhkosti, ale mechanická pevnost může být nižší než u lisovaných spojů.

Vliv tepelné roztažnosti a vibrací

Tepelná roztažnost hliníku a mědi se liší, což vytváří mechanické napětí v místě spoje. Tento efekt negativně ovlivňuje především mechanické šroubové spoje, kde rozdílná roztažnost může způsobit uvolnění kontaktu a snížení spolehlivosti. Vibrace, například v průmyslovém prostředí nebo u kabelů vedených v místech s pohybem, dále zvyšují riziko mechanického poškození spojů, zejména u kroucených nebo šroubovaných svorek. Lisování hliník měď díky pevné homogenitě spoje lépe odolává těmto vlivům a udržuje stabilní kontakt i při změnách teplot a vibracích. Použití WAGO svorky na spojení mědi a hliníku je možné pouze u speciálních typů s certifikací a správnou izolací, jinak hrozí zvýšené riziko galvanické koroze a mechanického uvolnění.

Tip: Pravidelná kontrola a případné dotažení mechanických spojů výrazně snižují riziko poruchy, zejména tam, kde působí vibrace nebo výrazné teplotní výkyvy.

Celkově je tedy lisování nejbezpečnější a nejspolehlivější metodou spojení hliníkových a měděných vodičů, pokud chcete mít jistotu dlouhodobé funkčnosti a bezpečnosti elektroinstalace. Mechanické šroubové spoje se hodí tam, kde je potřeba rychlá montáž a možnost revizí, ale vyžadují častější údržbu. Pájení a samovulkanizační spojky jsou spíše doplňkové metody s omezeným použitím v běžných elektroinstalacích.

Časté dotazy

Je možné přímo spojit měděný a hliníkový drát bez přechodové svorky?

Přímý kontakt mědi a hliníku vede k galvanické korozi a zvyšuje riziko požáru, proto je vždy nutné použít přechodové prvky nebo speciální svorky.

Jak dlouhá má být odstraněná izolace při spojování vodičů?

Doporučená délka odstraněné izolace je 10-15 mm, aby se zabránilo poškození vodiče a zajistil dobrý kontakt.

Jaký moment dotažení platí pro mechanické šroubové spoje?

Doporučený moment dotažení je 2-3 Nm, což zaručuje pevný a bezpečný kontakt bez poškození vodiče.

Lze použít WAGO svorku na spojení mědi a hliníku?

Ano, například svorka WAGO 2273 je vhodná pro průřezy 0,5-4 mm² a má mosaznou nebo pocínovanou desku, která odděluje měď a hliník.

Jaké jsou hlavní výhody lisování oproti mechanickým šroubovým spojům?

Lisování zajišťuje homogenní kontakt bez vzduchových mezer a vyšší odolnost vůči oxidaci s životností přes 20 let, zatímco šroubové spoje vyžadují pravidelnou kontrolu.

Jak se aplikuje antioxidační pasta na hliníkové vodiče?

Pasta se nanáší rovnoměrně na odizolovaný hliníkový vodič před vložením do svorky, čímž se minimalizuje oxidace a zvyšuje spolehlivost spoje.

Jaký je doporučený předehřev při pájení hliníku?

Předehřev vodičů by měl být mezi 150-200 °C, což umožňuje odstranění oxidové vrstvy a kvalitní spoj s mědí.

Jak izolovat spoje hliníkových a měděných vodičů?

Použijte teplem smrštitelné bužírky, samovulkanizační pásky nebo kvalitní izolační pásky odolné vůči UV záření a vlhkosti pro dlouhodobou ochranu.

Proč je kroucení vodičů zakázáno?

Kroucení vodičů bez přechodových prvků nese riziko přehřátí a poruch spoje, a proto je zakázáno normami ČSN a PUE.

Jak často je potřeba kontrolovat mechanické spoje?

Doporučuje se pravidelná kontrola a dotažení šroubových svorek, zejména v rozvaděčích, kvůli riziku oxidace a uvolnění spoje.

Jaké materiály jsou vhodné pro přechodové spojky mezi hliníkem a mědí?

Používají se speciální slitiny nebo mosazné spojky, které minimalizují galvanickou korozi mezi hliníkem a mědí.

Jaký je správný postup pro krimpování spojek při spojení hliníkových a měděných vodičů?

Krimpování by mělo být provedeno pomocí lisovacích nástrojů s tlakem kolem 10 tun pro zajištění pevného a spolehlivého spoje.

Jaké jsou rizika spojená s nepoužitím antioxidační pasty při spojování hliníku a mědi?

Bez antioxidační pasty dochází během 6 měsíců k oxidaci spoje, což může způsobit zvýšený odpor a přehřívání.

Jaké jsou doporučené teplotní limity při pájení hliníkových vodičů?

Pájení by nemělo překročit teplotu 350 °C, aby nedošlo k degradaci vodiče a izolace.

Jak často je vhodné provádět kontrolu izolace spojů hliníkových a měděných vodičů?

Kontrola izolace by měla být provedena minimálně jednou za 12 měsíců, aby se předešlo poruchám způsobeným vlhkostí a mechanickým poškozením.

Jaký typ WAGO svorky je certifikován pro spojení mědi a hliníku?

WAGO série 221 s označením pro Al-Cu je vhodná a certifikovaná pro bezpečné spojení hliníkových a měděných vodičů.

Jak správně připravit hliníkový vodič před připojením k měděnému?

Odizolujte 15 mm vodiče a očistěte povrch jemným brusným papírem, aby se odstranila oxidová vrstva.

Jaké jsou hlavní důvody zákazu kroucení hliníkových a měděných vodičů při spojování?

Kroucení zvyšuje riziko mechanického poškození a oxidačního procesu, což může vést k nestabilnímu elektrickému kontaktu a požáru.
