Praktický návod na kontrolu kapacity a odporu kondenzátoru

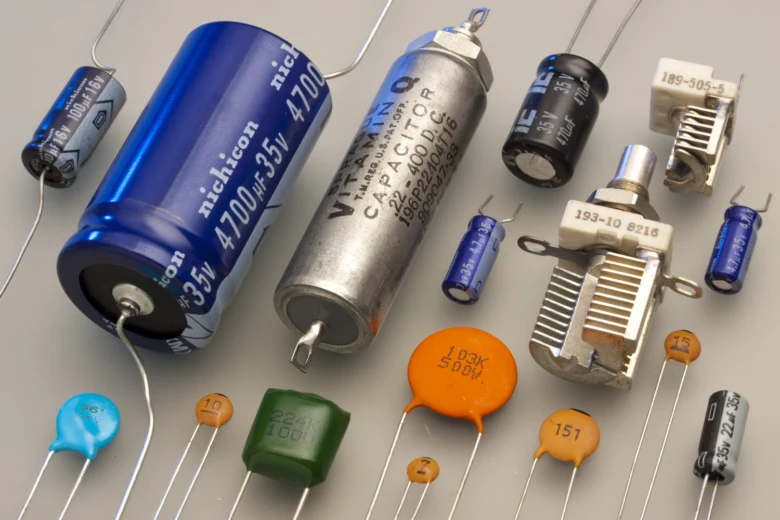

Kontrola stavu kondenzátoru patří mezi základní kroky při diagnostice elektronických zařízení. Přesné měření kapacity a odporu pomůže odhalit poruchy a zajistí spolehlivý provoz. Pro správné výsledky je nutné kondenzátor bezpečně vybít a využít vhodné přístroje, jako je multimetr nebo ESR tester.

Jak bezpečně vybít kondenzátor před měřením kapacity a odporu

Bezpečné vybíjení kondenzátoru před měřením kapacity a odporu je nezbytné k ochraně měřicích přístrojů i vaší bezpečnosti. Nejlepší způsob, jak vybit kondenzátor před měřením kapacity a odporu, je použít rezistor s odporem 1-10 kΩ, který zajistí postupné a kontrolované vybíjení. Zkratování terminálů kondenzátoru se nedoporučuje, protože může poškodit elektrolytický kondenzátor a představuje riziko úrazu.

Proč je důležité vybíjet kondenzátor

Nevybité kondenzátory mohou při připojení k měřicím přístrojům způsobit poškození zařízení vysokým nárazovým proudem. Navíc nehbitě vybité kondenzátory představují riziko úrazu elektrickým proudem, zvláště u vysokonapěťových kondenzátorů, kde může dojít k nebezpečnému výboji. Proto je vybíjení kondenzátoru bezpečnostním opatřením před jakýmkoliv měřením kapacity nebo odporu.

Doporučené hodnoty rezistorů pro vybíjení

Pro vybíjení kondenzátoru se používá rezistor s odporem v rozmezí 1 kΩ až 10 kΩ. U vysokonapěťových kondenzátorů je vhodné zvolit rezistor s výkonem alespoň 5 W, aby nedošlo k přehřátí. Rezistor s nižším odporem urychlí vybíjení, ale zvyšuje proudový náraz, proto se hodnota 10 kΩ považuje za optimální kompromis mezi bezpečností a rychlostí vybíjení. Výběr správného rezistoru chrání elektrolytický kondenzátor i vaše měřicí přístroje.

1. Připravte rezistor s odporem 1-10 kΩ a odpovídajícím výkonem
2. Připojte rezistor na oba vývody kondenzátoru
3. Držte rezistor připojený minimálně 10 sekund pro úplné vybíjení
4. Před měřením kapacity kondenzátoru multimetr zapněte až po vybíjení

Tip: Bezpečnostní opatření při práci s vysokonapěťovými kondenzátory nezahrnují pouze vybíjení, ale i izolaci a používání ochranných pomůcek.

Postup měření kapacity kondenzátoru multimetrem

Postup měření kapacity kondenzátoru multimetrem vyžaduje přesné nastavení přístroje a správný postup, zejména u elektrolytických kondenzátorů. Následující kroky pomohou zajistit spolehlivý výsledek při měření kapacity a odporu.

Rozsahy měření kapacity

Kapacita kondenzátoru se udává v jednotkách od pikofaradů (pF) až po stovky mikrofaradů (µF). Multimetry s funkcí měření kapacity obvykle umožňují nastavit rozsah, například 20 nF, 200 nF, 2 µF, 20 µF a 200 µF. Přesnost měření klesá u extrémně malých nebo velmi velkých hodnot, proto je vhodné zvolit rozsah co nejblíže očekávané kapacitě. U elektrolytických kondenzátorů bývá kapacita zpravidla v řádu mikrofaradů.

Správné připojení sond

Při měření elektrolytického kondenzátoru je nutné dodržet polaritu – červená sonda se připojuje na kladný vývod, černá na záporný. Kondenzátor musí být před měřením bezpečně vybitý, aby nedošlo k poškození multimetru nebo zkreslení výsledků. Pro vybití lze použít rezistor s odporem kolem 10 kΩ připojený mezi vývody kondenzátoru na několik sekund.

1. Nastavení multimetru – zvolte režim měření kapacity a vhodný rozsah odpovídající očekávané hodnotě.
2. Příprava kondenzátoru – vypusťte z něj uložený náboj bezpečným vybíjením.
3. Připojení sond – červená sonda na kladný vývod elektrolytického kondenzátoru, černá na záporný.
4. Odečtení hodnoty – sledujte naměřenou kapacitu a porovnejte ji s hodnotou uvedenou na kondenzátoru.
5. Kontrola odporu – některé multimetry umožňují měřit i odpor kondenzátoru, což pomáhá odhalit vnitřní zkrat nebo únik.

• Při měření kapacity bez vyjmutí kondenzátoru z obvodu může dojít k nepřesnostem kvůli paralelním součástkám.
• Vliv teploty může ovlivnit měření, doporučuje se provádět ho při pokojové teplotě.

Tip: Elektrolytický kondenzátor s výrazně nižší kapacitou než udaná značka obvykle signalizuje poruchu, zatímco mírné odchylky do 20 % jsou běžné.

Podrobnější informace o měření kapacity kondenzátorů najdete na stránkách DTestu: https://www.dtest.cz/clanek/mereni-kondenzatoru-16195

Více informací k tématu najdete v oficiálním zdroji: dTest.

Jak změřit odpor kondenzátoru a interpretace výsledků

Pro měření odporu kondenzátoru použijte multimetr v režimu měření odporu (Ω). U funkčního kondenzátoru odpor postupně roste směrem k nekonečnu, což odpovídá nabíjení kondenzátoru přes dielektrikum. Stabilně nízký odpor (řádově jednotky až desítky ohmů) signalizuje zkrat kondenzátoru, zatímco trvale zobrazená hodnota „OL“ (overload, nekonečno) může znamenat přerušený kondenzátor nebo kondenzátor bez vnitřního zkratu.

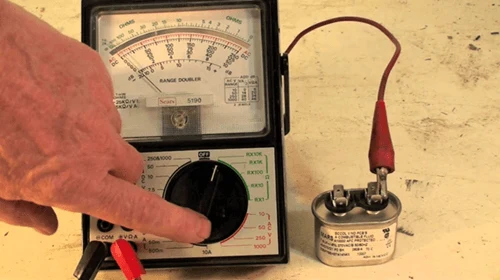

Měření odporu analogovým multimetrem

Při použití analogového multimetru sledujte pohyb jehly po připojení sond na kondenzátor. Jehla se nejprve rychle posune k nízkému odporu (řádově jednotky ohmů), poté plynule stoupá až k maximální hodnotě odporu (nekonečno), což odpovídá nabíjení kondenzátoru. Pokud je jehla stabilně na nízké hodnotě, znamená to zkrat elektrody nebo dielektrika. Pokud se jehla vůbec nepohybuje a zůstává na nekonečnu, kondenzátor je pravděpodobně přerušený nebo zcela vybitý.

• Jehla stoupající k nekonečnu – kondenzátor je v pořádku a nabíjí se
• Jehla stabilně nízko (např. pod 10 Ω) – zkrat kondenzátoru
• Jehla ukazuje nekonečno (OL) – přerušený kondenzátor nebo otevřený obvod

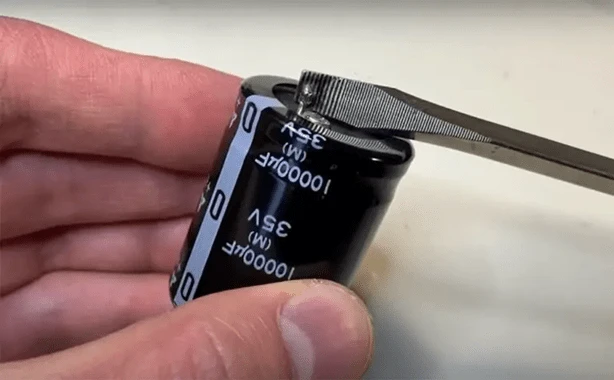

Tip: Kondenzátor vždy před měřením bezpečně vybíjejte přes odpor 1 kΩ až 10 kΩ, aby nedošlo k poškození multimetru nebo zranění. Vybíjení přes zkratování je vhodné pouze u kondenzátorů s napětím pod 50 V a malou kapacitou; u vyšších napětí a kapacit použijte odpor s výkonem minimálně 5 W.

Odborná rada: Měření odporu kondenzátoru je vhodné pro rychlou kontrolu jeho základního stavu, ale neprokáže přesně zhoršení parametrů, jako je zvýšený ESR (ekvivalentní sériový odpor). Pro detailní diagnostiku elektrolytických kondenzátorů doporučuji použít ESR tester, který odhalí i počáteční známky stárnutí a degradace.

Na co si dát pozor: Častou chybou je měřit odpor kondenzátoru bez jeho předchozího vybíjení, což může poškodit multimetr nebo způsobit nesprávné výsledky. Dále je třeba vědět, že nekonečný odpor nemusí vždy znamenat vadný kondenzátor, ale může jít o kondenzátor s velmi nízkou kapacitou nebo přerušený spoj.

Pro koho se měření odporu hodí: Tento postup je vhodný pro základní kontrolu elektrolytických i keramických kondenzátorů v hobby i servisní praxi. Nevhodný je pro přesné měření kapacity nebo diagnostiku vysokofrekvenčních kondenzátorů, kde je nutné použít specializované LCR metry nebo ESR testery.

Měření ekvivalentního sériového odporu (ESR) kondenzátoru

Měření ekvivalentního sériového odporu (ESR) kondenzátoru patří mezi klíčové metody kontroly jeho stavu. ESR představuje vnitřní odpor kondenzátoru, který se v průběhu času a provozu zvyšuje a negativně ovlivňuje funkčnost. Pro správné posouzení kondenzátoru je vhodné kombinovat měření kapacity kondenzátorů s hodnotou ESR, což lze provést i bez vyjmutí součástky z obvodu.

Interpretace výsledků měření ESR podle typu a stáří kondenzátoru

ESR roste s věkem kondenzátoru, zejména u elektrolytických typů, kde dlouhodobé vystavení vysokým teplotám a napěťovým pulsům způsobuje degradaci elektrolytu. Vyšší hodnoty ESR znamenají horší schopnost kondenzátoru filtrovat napětí a mohou vést k selhání obvodu. Funkčnost kondenzátoru lze tedy ověřit podle porovnání naměřených hodnot s typickými rozsahy pro danou kapacitu a napětí.

ESR tester umožňuje rychlé měření odporu bez nutnosti vyjímání kondenzátoru, což usnadňuje diagnostiku přímo na desce. Pro přesné výsledky je nutné kondenzátor před testem bezpečně vybít. Kombinace multimetr měření kapacity a ESR poskytuje komplexní návod na měření kapacity kondenzátoru a jeho odporu, což je ideální postup měření stavu kondenzátoru kapacitu a ESR odporu.

Tip: Při měření elektrolytických kondenzátorů sledujte, zda ESR neroste nad dvojnásobek typické hodnoty, protože to signalizuje blížící se selhání.

Metody měření kapacity a ESR přímo na desce bez vyjmutí kondenzátoru

Měření kapacity a ekvivalentního sériového odporu (ESR) elektrolytických kondenzátorů přímo na desce plošných spojů umožňuje rychlou diagnostiku bez nutnosti vyjmutí součástky. K tomu se používají specializované ESR testery, které obvykle pracují na frekvenci kolem 100 kHz a dokážou změřit ESR i kapacitu v rozsahu od jednotek mikrofaradů (µF) do stovek µF. Přesnost měření však ovlivňují okolní součástky na desce, které vytvářejí parazitní kapacity a odpory, což může zkreslit výsledky až o 10-30 %.

Pro správné měření kapacity kondenzátoru a jeho ESR odporu přímo na desce doporučuji:

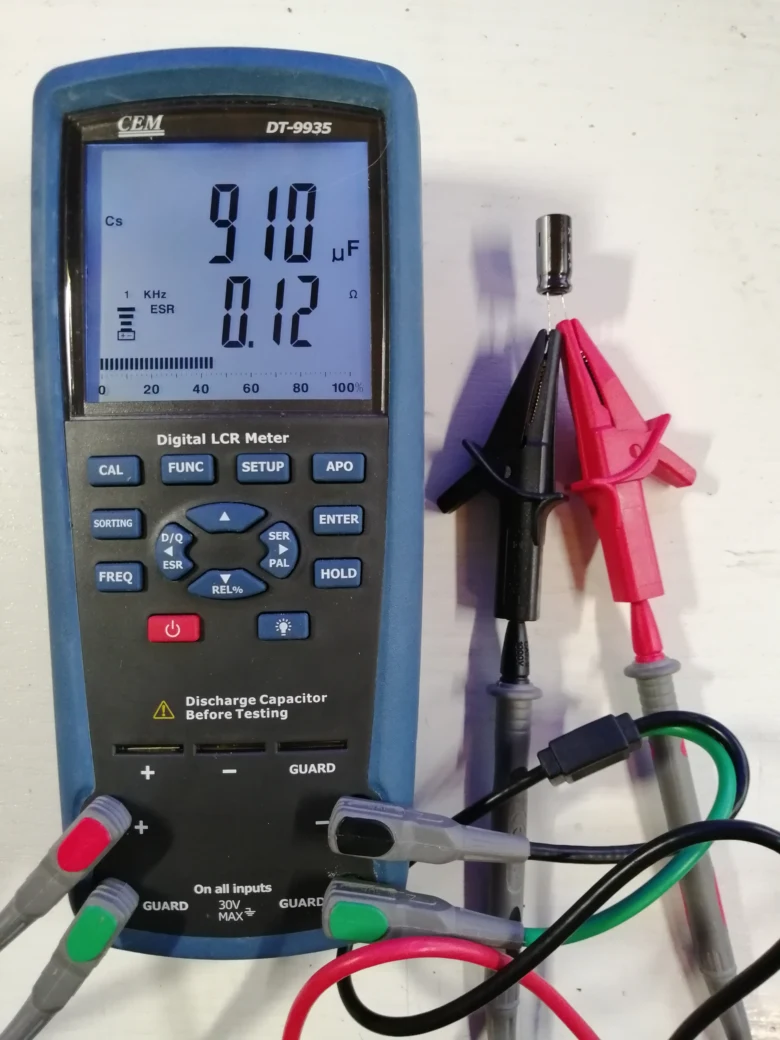

• Použít ESR tester s funkcí automatické kompenzace vlivu okolních prvků, například modely DT-9935 nebo LCR-T4, které měří kapacitu v rozsahu 0,1 µF až 1000 µF a ESR v rozsahu 0,01 Ω až 100 Ω
• Před měřením kondenzátor bezpečně vybít přes odpor 1 kΩ až 10 kΩ s výkonem minimálně 0,5 W, aby se předešlo poškození přístroje a eliminovalo zbytkové napětí na desce
• Měřit při pokojové teplotě 20-25 °C, protože teplota ovlivňuje kapacitu i ESR – zvýšení teploty o 10 °C může snížit kapacitu o 2-5 % a ESR o 10-15 %
• Porovnat naměřené hodnoty s ESR tabulkou podle kapacity a napětí kondenzátoru, například u 10 µF/10 V je normální ESR kolem 20 Ω, u 220 µF/10 V přibližně 0,9 Ω

Tip: Měření kapacity a ESR přímo na desce je vhodné pro rychlou kontrolu stavu kondenzátorů v servisních podmínkách, ale výsledky jsou méně přesné než u měření po vyjmutí součástky. Tato metoda se nehodí pro desky s hustým osazením, kde paralelní součástky výrazně ovlivňují měření, a u kondenzátorů s kapacitou pod 1 µF, kde je přesnost omezená.

Častá chyba při měření přímo na desce je neodpojení napájení nebo nedostatečné vybíjení kondenzátoru, což vede k poškození měřícího přístroje nebo zkreslení hodnot. Proto vždy ověřte, že je kondenzátor zcela vybitý a deska je bez napětí.

Pro úplnou diagnostiku stavu kondenzátoru doporučuji po rychlém měření na desce provést kontrolu kapacity a odporu samostatně mimo desku, kde lze eliminovat vliv okolních součástek a získat přesnější hodnoty odpovídající datasheetu výrobce.

Vliv teploty a frekvence měření na výsledky měření

Vliv teploty a frekvence měření na výsledky měření kapacity a ESR kondenzátorů patří mezi klíčové faktory při ověřování jejich stavu. Správné nastavení těchto parametrů zajistí přesnější porovnání naměřených hodnot s tabulkovými údaji a usnadní interpretaci výsledků.

Doporučené podmínky měření

Pro standardní měření kapacity kondenzátorů a jejich ESR se obvykle používá teplota kolem 20 °C a frekvence 1 kHz. Tyto podmínky umožňují získat výsledky srovnatelné s výrobními specifikacemi a tabulkami ESR. Vyšší nebo nižší teplota může ovlivnit dielektrickou konstantu materiálu a tím i kapacitu, zatímco změny frekvence mohou měnit vnitřní odpor kondenzátoru.

• Teplota 20 °C zajišťuje stabilní dielektrikum
• Frekvence 1 kHz odpovídá běžným testovacím normám
• Měření mimo tyto podmínky vyžaduje korekční faktory

Tip: Při měření elektrolytických kondenzátorů je vhodné kondenzátor nejprve bezpečně vybít a nechat aklimatizovat na pokojovou teplotu. Správný návod na měření kapacity kondenzátoru a jeho odporu zahrnuje respektování těchto parametrů, aby výsledky věrně odrážely skutečný stav součástky.

Časté dotazy

Jak se správně vybíjí kondenzátor před měřením?

Kondenzátor vybíjejte přes rezistor s odporem 1-10 kΩ, ideálně 10 kΩ s výkonem 5 W, aby se zabránilo poškození měřicího přístroje a úrazu.

Jaká je jednotka kapacity kondenzátoru?

Jednotkou kapacity kondenzátoru je farad (F), běžně se používají mikrofarady (µF) a pikofarady (pF).

Co znamená stabilně nízký odpor při měření kondenzátoru?

Stabilně nízký odpor značí pravděpodobný zkrat kondenzátoru, který je vadný.

Jak se měří ekvivalentní sériový odpor (ESR)?

ESR se měří speciálním ESR testerem, který často umožňuje měření bez vyjmutí kondenzátoru z obvodu.

Jaký je vliv teploty na měření kapacity a ESR?

Při pokojové teplotě cca 20 °C je měření standardní; vyšší teplota snižuje kapacitu a zvyšuje ESR hodnotu.

Lze měřit kapacitu kondenzátoru bez vyjmutí z desky?

Ano, s omezenou přesností lze kapacitu a ESR měřit speciálními přístroji přímo na desce, ale okolní součástky ovlivňují výsledky.

Jak poznám vadný kondenzátor podle kapacity?

Kapacita mimo toleranci ±20 % u elektrolytických kondenzátorů může znamenat vadný kondenzátor.

Jaký je postup měření kapacity kondenzátoru multimetrem?

Odpojte a vybíjejte kondenzátor, nastavte multimetr na měření kapacity, připojte sondy správně podle polarity a odečtěte hodnotu.

Jak zjistit stav kondenzátoru měřením odporu?

U funkčního kondenzátoru odpor postupně roste k nekonečnu; nekonečný odpor může znamenat i přerušený kondenzátor.

Jaké jsou typické hodnoty ESR pro elektrolytické kondenzátory?

Například 0,9 Ω pro 220 µF/10 V, 6,3 Ω pro 10 µF/250 V, hodnoty rostou s věkem kondenzátoru.

Jak bezpečně vybít kondenzátor před měřením kapacity a odporu?

Před měřením vždy připojte odpor kolem 10 kΩ na vývody kondenzátoru a nechte vybíjet alespoň 30 sekund, aby se předešlo poškození měřicího přístroje a riziku úrazu elektrickým proudem.

Jak ovlivňuje frekvence měření výsledky kapacity a ESR kondenzátoru?

Kapacita a ESR se měří nejčastěji na frekvenci 100 Hz nebo 120 Hz; změna frekvence může způsobit odlišné naměřené hodnoty, protože ESR klesá s rostoucí frekvencí.
