Princip a využití kapacitních senzorů v průmyslu prakticky

Kapacitní senzory pracují na principu měření elektrické kapacity mezi dvěma elektrodami, která se mění v závislosti na přítomnosti objektu či změně prostředí. Díky své přesnosti a spolehlivosti nacházejí uplatnění v detekci polohy, hladiny i dotyku. Využití kapacitních snímačů je široké, od průmyslové automatizace po spotřební elektroniku.

Základní princip měření kapacitních senzorů

Kapacitní senzor měří změnu elektrické kapacity kondenzátoru, která se řídí vzorcem C = ε · S / d. V tomto vztahu představuje C elektrickou kapacitu v pikofaradech (pF), ε je dielektrická konstanta prostředí (relativní permitivita), S je efektivní plocha elektrod v metrech čtverečních (m²) a d je vzdálenost mezi elektrodami v metrech (m). Kapacita roste přímo úměrně s plochou elektrod a dielektrickou konstantou média, zatímco vzdálenost mezi elektrodami ji snižuje. V praxi se kapacitní senzory často využívají deskové nebo válcové elektrody, přičemž u válcových kondenzátorů se kapacita vypočítává podle vzorce C = (ε · l) / (2π (d – d₀)), kde l je délka překrývající se části válců a d₀ je minimální vzdálenost mezi nimi.

Princip kapacitních senzorů a jejich využití v praxi

Kapacitní snímače jsou integrovány do RC oscilátorových obvodů, kde změna kapacity přímo ovlivňuje frekvenci oscilátoru. Tato frekvenční změna se následně převádí na elektrický signál, který je digitálně filtrován a vyhodnocován pomocí komparátorů nebo algoritmů. Moderní kapacitní senzory obsahují digitální filtry, které eliminují vysokofrekvenční rušení a zajišťují stabilní měření i v náročných průmyslových podmínkách. Teplotní kompenzace je nezbytná, protože dielektrická konstanta a geometrické parametry senzoru se mění s teplotou, což může ovlivnit přesnost měření. Některé modely, například TSM12, dokážou rozlišit až tři úrovně intenzity stisku (slabá, střední, silná). Výstupy senzorů mohou být analogové (napětí nebo proud úměrný vzdálenosti) nebo diskrétní (PNP/NPN spínací signály).

Tip: Častou chybou je zanedbání teplotní kompenzace a kalibrace senzoru v konkrétním prostředí, což vede k falešným spouštěním a nelinearitě výstupu. Doporučuji pravidelně kontrolovat nastavení senzoru a zohledňovat vlivy okolní teploty a vlhkosti.

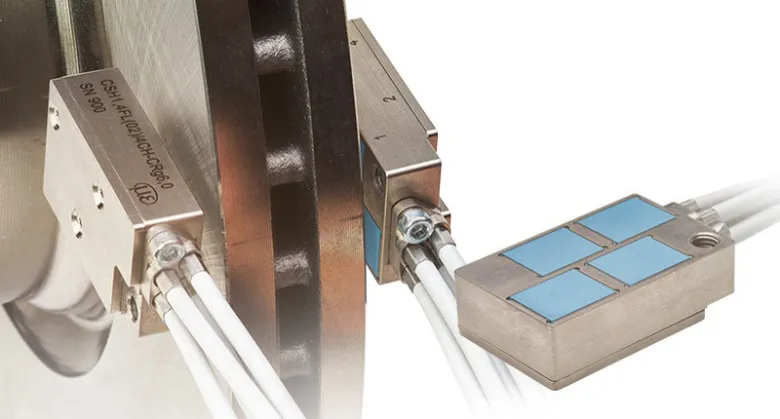

Kapacitní senzory se v praxi používají pro bezkontaktní detekci polohy a přítomnosti objektů, měření hladiny kapalin a sypkých materiálů, a také jako dotykové ovladače v elektronice. V průmyslové automatizaci jsou klíčové pro měření polohy nekovových materiálů, například plastů nebo skla, kde indukční senzory selhávají. Typické rozměry pouzder senzorů jsou M8, M12, M18 a M30, s detekčními vzdálenostmi od 8 do 25 mm a provozní teplotou od -25 °C do 80 °C. Výrobci jako SICK nabízejí modely s krytím IP67, které odolávají prachu i stříkající vodě.

Kapacitní senzory jsou vhodné pro aplikace vyžadující vysokou citlivost a přesnost měření, například v dopravníkových systémech, balicích strojích nebo textilním průmyslu. Naopak nejsou ideální pro prostředí s vysokým elektromagnetickým rušením bez adekvátního stínění, protože parazitní kapacity z kabeláže a okolní elektroniky mohou ovlivnit stabilitu signálu.

Výhodou kapacitních senzorů je schopnost detekovat širokou škálu materiálů včetně nevodivých pevných látek, kapalin a sypkých materiálů. Nevýhodou je nižší spínací frekvence a vyšší citlivost na parazitní kapacity ve srovnání s indukčními senzory, což vyžaduje pečlivé návrhy zapojení a pravidelnou údržbu.

Tip: Pro přesné měření doporučuji minimalizovat délku kabelů a používat stíněné vodiče, aby se snížil vliv parazitních kapacit a zlepšila linearita výstupu.

Typy kapacitních senzorů a jejich konstrukční provedení

Kapacitní snímače se dělí podle principu měření kapacity na tři základní typy: variabilní vzdálenost elektrod, variabilní plocha elektrod a variabilní dielektrická konstanta. Tento princip kapacitních senzorů umožňuje velmi přesnou detekci polohy nebo přítomnosti objektů bez nutnosti kontaktu. Typy kapacitních senzorů a jejich principy fungování se promítají i do jejich konstrukčního provedení.

Nejběžnější jsou válcové senzory v rozměrech M18 a M30, které poskytují měřicí rozsah obvykle do 30 mm. Deskové senzory mají plochý tvar a umožňují detekci na větších plochách s detekční vzdáleností do 50 mm. Kvádrové senzory, například o rozměrech 35x15x57,5 mm, nabízejí větší flexibilitu v instalaci a často se používají tam, kde je potřeba přesnější lokalizace v průmyslové automatizaci. Konstrukce kapacitních senzorů často zahrnuje RC oscilátor a digitální filtry pro stabilní měření kapacity i při změnách teploty díky teplotní kompenzaci.

Tip: Častou chybou je nesprávný výběr typu senzoru vzhledem k požadované detekční vzdálenosti, což vede k nesprávnému měření kapacity a nestabilní detekci. Kapacitní senzory se hodí pro aplikace vyžadující bezkontaktní měření polohy, ale nejsou vhodné tam, kde jsou výrazné elektromagnetické rušení bez dostatečné filtrace.

Elektronika a zpracování signálu kapacitních senzorů

Elektronika a zpracování signálu kapacitních senzorů tvoří klíčový základ pro přesné měření kapacity a detekci polohy v průmyslových i spotřebních aplikacích. Spolehlivost kapacitního snímače závisí na řízení oscilátorového obvodu, implementaci digitálních filtrů a pokročilé teplotní kompenzaci, které minimalizují vlivy okolního prostředí.

Princip oscilátorového obvodu v kapacitních senzorech

Kapacitní senzor je zapojen do RC oscilátoru, kde kapacita kondenzátoru přímo ovlivňuje frekvenci oscilace. Při přiblížení objektu k senzoru se kapacita mění podle vztahu C = ε·S/d, což způsobí posun frekvence oscilátoru v rozsahu typicky od stovek kHz do několika MHz. Tento posun frekvence je základním měřitelným parametrem umožňujícím detekci polohy nebo přítomnosti objektu s přesností v řádu setin milimetru. V praxi se frekvenční změny převádějí na digitální signál, který lze dále zpracovat.

Digitální filtry a automatická kompenzace

Digitální filtry potlačují vysokofrekvenční rušení, které může vznikat v průmyslových prostředích s elektromagnetickým šumem, například od motorů nebo spínacích zdrojů. Použití adaptivních digitálních algoritmů umožňuje zachovat stabilitu měření i při rušení v pásmu stovek kHz až MHz. Automatická kompenzace upravuje výstupní signál podle změn teploty od -25 °C do +80 °C a relativní vlhkosti, které ovlivňují dielektrickou konstantu ε a geometrické parametry senzoru. Tato kompenzace zajišťuje stabilní a opakovatelný výstup bez nutnosti manuálního přenastavení.

Algoritmy vyhodnocení signálu a bezpečnostní opatření

Vyhodnocovací algoritmy analyzují nejen změnu frekvence, ale i její dynamiku, což umožňuje rozlišit různé úrovně intenzity stisku – například slabý, střední a silný tlak u dotykových senzorů. Současně detekují falešné dotyky způsobené elektromagnetickým rušením nebo parazitní kapacitou kabelů. Častou chybou v praxi je nedostatečná kalibrace senzoru a ignorování vlivu okolních podmínek, což vede k nestabilním a nespolehlivým měřením. Správné nastavení digitálních filtrů a pravidelná kalibrace jsou proto nezbytné.

• Častá chyba: používání kapacitních senzorů bez digitálních filtrů vede k výrazným fluktuacím výstupního signálu a falešným spínacím stavům.
• Pro koho se to hodí: průmyslové aplikace vyžadující přesné a rychlé měření polohy, detekci přiblížení nebo intenzity dotyku v prostředích s mírným elektromagnetickým rušením.
• Pro koho NE: provozy s extrémním elektromagnetickým rušením bez možnosti efektivního stínění a filtrace signálu, kde kapacitní senzory nemusí zajistit požadovanou spolehlivost.

Praktické aplikace kapacitních senzorů v průmyslu a spotřební elektronice

Kapacitní senzory nacházejí široké uplatnění v moderním průmyslu i spotřební elektronice díky schopnosti přesně detekovat polohu a měřit hladinu různých materiálů s detekční vzdáleností až 50 mm. Využívají se v průmyslové automatizaci, dotykových obrazovkách smartphonů i inteligentních zařízeních Internetu věcí (IoT).

Detekce polohy kapacitními senzory

Kapacitní senzory v průmyslové automatizaci detekují polohu objektů s přesností do stovek mikrometrů a detekční vzdáleností typicky od 8 mm do 50 mm, v závislosti na typu senzoru a materiálu objektu. Princip spočívá v měření změny kapacity kondenzátoru, kdy přiblížení vodivého nebo dielektrického materiálu (εr > 1) způsobí nárůst kapacity podle vzorce C = ε·S/d. V praxi se senzory instalují na dopravníkové systémy, balicí stroje a výrobní linky pro sledování polohy pohyblivých částí a součástek. Díky bezkontaktnímu měření senzory eliminují mechanické opotřebení a umožňují provoz v náročných podmínkách s teplotním rozsahem od -25 °C do 80 °C a krytím IP67. Pro zajištění spolehlivosti je nezbytné využít digitální filtry k potlačení vysokofrekvenčního rušení a automatickou teplotní kompenzaci, která minimalizuje vliv změn okolní teploty na kapacitní hodnotu. Častou chybou je nesprávné nastavení detekční vzdálenosti, které vede ke generování falešných signálů a snížení přesnosti měření.

Měření hladiny a dotykové obrazovky

Kapacitní senzory se používají k měření hladiny kapalin, sypkých i pevných materiálů v zásobnících s přesností do 0,05 mm a měřicím rozsahem až 20 mm u speciálních sond. Princip detekce spočívá ve změně dielektrické konstanty média mezi elektrodami, přičemž voda (εr ≈ 80) způsobuje výrazně větší změnu kapacity než vzduch (εr = 1). V průmyslu se senzory využívají pro monitorování hladin v nádržích, například v chemickém nebo potravinářském průmyslu, kde umožňují bezkontaktní a spolehlivou kontrolu plnění. V oblasti spotřební elektroniky jsou kapacitní senzory základem dotykových obrazovek smartphonů a tabletů, které využívají vodivé mřížky z oxidu india a cínu (ITO) a izolační vrstvu jako dielektrikum. Tyto senzory pracují v oscilátorových obvodech (RC oscilátorech), kde změna kapacity mění frekvenci, která je následně digitálně filtrována a vyhodnocována. Moderní dotykové panely podporují vícedotykové ovládání a vyhodnocují intenzitu stisku ve třech úrovních, což umožňuje přesné a intuitivní uživatelské rozhraní. V zařízeních IoT kapacitní senzory díky nízké spotřebě a malým rozměrům umožňují bezdrátovou interakci uživatele s objekty. Nevýhodou je citlivost na vlhkost a nečistoty, které mohou způsobit falešné reakce, proto je nutné věnovat pozornost správnému návrhu krytí a údržbě.

• Kapacitní snímače detekují polohu bezkontaktně s přesností až na stovky mikrometrů
• V průmyslové automatizaci zvyšují spolehlivost výrobních procesů díky odolnosti vůči opotřebení a rušení
• V dotykových obrazovkách umožňují rychlé a přesné rozpoznání dotyku s vícedotykovou podporou
• V IoT přispívají k jednoduchému a efektivnímu sběru dat díky nízké spotřebě a malým rozměrům

Tip: Pro správnou funkci kapacitních senzorů v průmyslu je klíčové minimalizovat parazitní kapacity z kabeláže a zajistit pravidelnou kalibraci, aby nedocházelo k nelinearitám a falešným spínacím signálům.

Odborná rada: Kapacitní senzory jsou ideální pro aplikace vyžadující detekci nevodivých materiálů a měření hladiny, avšak nejsou vhodné pro prostředí s vysokou vlhkostí nebo silným elektrostatickým rušením bez adekvátního návrhu filtrace a kompenzace.

Výhody a nevýhody kapacitních senzorů v praxi

Kapacitní senzory patří mezi často využívané prvky průmyslové automatizace díky své vysoké citlivosti a přesnosti. Přestože nabízejí řadu výhod, mají i svá omezení, která je potřeba zvážit při výběru vhodného typu snímače pro konkrétní aplikaci.

Výhody kapacitních senzorů

Kapacitní snímače vynikají vysokou citlivostí a přesností měření kapacity, což umožňuje spolehlivou detekci polohy i velmi malých objektů. Díky konstrukci bez mechanických částí mají dlouhou životnost a vyžadují minimální údržbu. Dále je možné jejich provoz v širokém rozsahu teplot díky implementaci teplotní kompenzace. Použití RC oscilátoru společně s digitálními filtry zajišťuje stabilní a přesné měření kapacity i v náročných podmínkách.

Nevýhody a omezení kapacitních senzorů

Mezi hlavní nevýhody kapacitních senzorů patří nižší spínací frekvence ve srovnání s indukčními senzory, což omezuje jejich využití v aplikacích vyžadujících rychlé spínání. Jsou také citlivé na elektromagnetické rušení, které může snižovat jejich citlivost a přesnost detekce. Proti indukčním senzorům, které mají vyšší spínací frekvenci a jsou odolnější vůči rušení, nemusí být kapacitní snímače vždy optimální volbou.

Tip: Častou chybou při použití kapacitních senzorů je nedostatečné odstínění proti rušení, což snižuje spolehlivost měření. Vhodné jsou pro aplikace s pomalejším spínáním a tam, kde je klíčová vysoká přesnost, naopak nevhodné pro rychlé průmyslové linky vyžadující okamžitou odezvu.

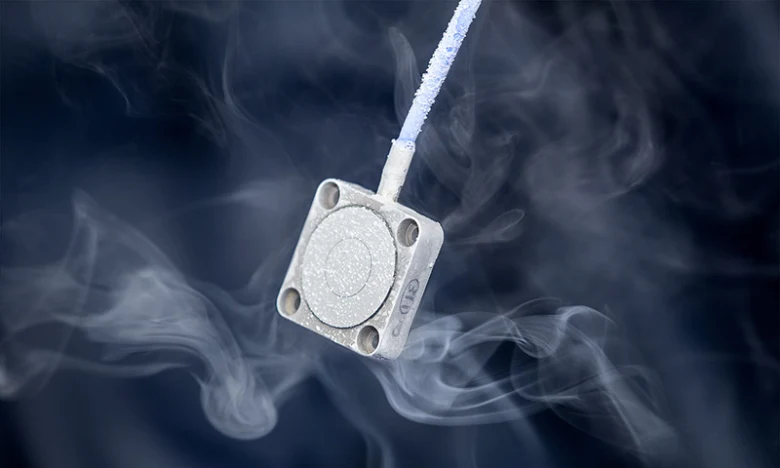

Měřicí parametry a speciální typy kapacitních senzorů

Měřicí parametry kapacitních senzorů se pohybují v rozsahu od 0,05 mm do 10 mm, což umožňuje přesnou detekci polohy i malých změn vzdálenosti. Miniaturizace kapacitních snímačů dosahuje průměru pouhých 3 mm, což je výhodné pro instalace v omezených prostorách nebo pro aplikace vyžadující diskrétní měření kapacity. Speciální kapacitní senzory jsou navrženy pro náročné podmínky a odolávají teplotám až 800 °C díky integrované teplotní kompenzaci a robustní konstrukci.

Tyto senzory často využívají RC oscilátor a digitální filtry ke zvýšení přesnosti měření a potlačení rušivých vlivů. Pro správné použití je nutné brát v úvahu výhody a nevýhody kapacitních senzorů v praxi, například citlivost na vlhkost a elektrické rušení.

Budoucí vývoj a trendy v technologii kapacitních senzorů

Vývoj kapacitních senzorů směřuje k výrazné miniaturizaci, která umožňuje přesnější měření kapacity a efektivnější detekci polohy i v omezených prostorách. Tyto snímače díky využití RC oscilátorů a digitálních filtrů dosahují vyšší stability a přesnosti, zároveň se zlepšuje teplotní kompenzace, což rozšiřuje jejich použití v náročných průmyslových podmínkách. Integrace kapacitních snímačů do IoT systémů podporuje sběr dat v reálném čase a umožňuje jejich vzdálenou správu, což je klíčové pro koncept Průmyslu 4.0.

Ekonomické aspekty nasazení těchto senzorů zahrnují nižší výrobní náklady díky masové výrobě a snížení výdajů na údržbu automatizovaných systémů.

Praktické doporučení pro implementaci:

• Sledujte nové modely s lepší integrací do digitálních sítí IoT
• Věnujte pozornost senzorům s vylepšenou teplotní kompenzací pro stabilní měření
• Zvažte miniaturizované kapacitní snímače pro aplikace s omezeným prostorem
• Vyhodnocujte ekonomickou návratnost nasazení v průmyslových aplikacích

Princip kapacitních senzorů a jejich využití v praxi tak budou stále důležitější pro efektivní průmyslovou automatizaci.

Časté dotazy

Jaké jsou hlavní principy fungování kapacitních senzorů?

Kapacitní senzory měří změnu kapacity podle vzorce C = ε·S/d, kde kapacita závisí na ploše elektrod, dielektrické konstantě a vzdálenosti mezi elektrodami.

Jaké typy kapacitních senzorů existují a jaké jsou jejich detekční vzdálenosti?

Existují válcové (M18, M30) a kvádrové senzory s detekční vzdáleností od 8 mm do 50 mm podle typu a konstrukce.

Jak je zpracováván signál z kapacitních senzorů?

Signál se mění frekvencí oscilátoru, je filtrován digitálními filtry a upravován automatickou kompenzací pro stabilní provoz i při rušení.

Kde se kapacitní senzory nejčastěji využívají v praxi?

Používají se v průmyslu pro detekci polohy materiálů, v dotykových obrazovkách smartphonů a v automobilových infotainment systémech.

Jaké jsou výhody a nevýhody kapacitních senzorů?

Výhody jsou vysoká citlivost a přesnost, nevýhody zahrnují citlivost na rušení a nižší spínací frekvenci ve srovnání s indukčními senzory.

Jaké jsou měřicí parametry speciálních kapacitních senzorů?

Měřicí rozsahy jsou 0,05 mm až 10 mm, miniaturizované senzory mají průměr 3 mm, některé snesou teploty až 800 °C.

Jaké algoritmy se používají pro vyhodnocení signálu kapacitních senzorů?

Používají se digitální filtry a algoritmy pro vyhodnocení intenzity stisku, které také chrání proti falešným dotykům a rušení.

Jak kalibrovat kapacitní senzory pro různé materiály a prostředí?

Kalibrace zahrnuje nastavení citlivosti podle dielektrických vlastností materiálu a kompenzaci vlivu teploty a vlhkosti.

Jaká je dlouhodobá stabilita kapacitních senzorů v průmyslových podmínkách?

Kvalitní senzory mají dlouhodobou stabilitu měření po řadu měsíců až let, závislou na prostředí a pravidelné kalibraci.

Jak se kapacitní senzory integrují do IoT systémů a průmyslu 4.0?

Integrace probíhá přes digitální rozhraní jako Ethernet nebo EtherCAT, umožňující vzdálený sběr dat a automatizaci procesů.

Jaké materiály nejvíce ovlivňují citlivost kapacitních senzorů?

Materiály s vysokou permitivitou, jako je voda nebo kovy, mohou zvýšit kapacitu senzoru až o 50 %, což výrazně ovlivňuje jeho citlivost.

Jaké jsou nejčastější chyby při instalaci kapacitních senzorů a jak jim předejít?

Mezi nejčastější chyby patří špatné uzemnění a příliš velká vzdálenost od detekovaného objektu, což vede ke snížení přesnosti; doporučuje se dodržovat maximální vzdálenost do 10 mm.

Jaký je vliv teploty na přesnost měření kapacitních senzorů?

Při změně teploty o 10 °C může dojít k posunu měření kapacity až o 0,5 pF, proto je vhodné senzory kalibrovat při provozní teplotě.

Jak lze kapacitní senzory použít pro detekci hladiny kapalin?

Kapacitní senzory měří změnu dielektrické konstanty; například u vody se změna kapacity detekuje již při hladině 5 mm, což umožňuje přesné sledování hladiny.

Jaké jsou trendy ve vývoji kapacitních senzorů pro průmyslové aplikace?

Nové trendy zahrnují integraci s bezdrátovou komunikací a využití nanomateriálů, což zlepšuje citlivost o 20 % a umožňuje vzdálené monitorování.
