Elektromagnetické relé: princip, funkce a praktické využití

Elektromagnetické relé je klíčová součástka v elektrických obvodech, která umožňuje ovládat vysoké proudy pomocí nízkého napětí. Jeho princip spočívá v přeměně elektrické energie na mechanický pohyb, což otevírá nebo zavírá kontakty v obvodu. Porozumění fungování relé a jeho zapojení, například relé 12V, je nezbytné pro správné a bezpečné využití v různých aplikacích.

Co je elektromagnetické relé a jaká je jeho základní konstrukce?

Elektromagnetické relé je elektrický spínač, který ovládá zapínání a vypínání elektrických obvodů pomocí elektromagnetického pole generovaného cívkou. Tento princip umožňuje řídit vysoké proudy nebo napětí malým ovládacím proudem, což je klíčové pro aplikace od průmyslových automatů až po automobilovou techniku. Základní konstrukce relé obsahuje několik přesně definovaných částí, které společně přeměňují elektrický signál na mechanický pohyb a následně sepnutí nebo rozepnutí kontaktů.

Co je elektromagnetické relé?

Elektromagnetické relé je zařízení fungující jako elektrický spínač ovládaný proudem protékajícím cívkou. Cívka je navinuta měděným vodičem na jádru z magneticky měkké oceli, což zajišťuje efektivní vytvoření magnetického pole. Toto pole přitahuje kovovou kotvu (armaturu) rovněž z magneticky měkké oceli, která je mechanicky spojena se spínacími kontakty relé. Pohyb kotvy překonává sílu vratné pružiny a přepíná kontakty mezi normálně otevřenou (NO) a normálně uzavřenou (NC) polohou. Díky této konstrukci relé umožňuje bezpečné ovládání vysokých elektrických zátěží nízkonapěťovým signálem bez přímého kontaktu mezi řídicím a výkonovým obvodem.

Základní konstrukce elektromagnetického relé

Základní konstrukce elektromagnetického relé zahrnuje:

• Cívku vinutou tenkým měděným vodičem na jádru z magneticky měkké oceli, která při průchodu elektrického proudu vytváří magnetické pole.
• Pohyblivou kotvu z magneticky měkké oceli, která je přitahována magnetickým polem a mechanicky spojena s kontakty relé.
• Kovové kontakty, jež spínají nebo rozepínají ovládaný elektrický obvod.
• Vratnou pružinu, která vrací kotvu do výchozí polohy po odpojení proudu z cívky.

Při přivedení napětí, například 12V, na cívku prochází proud, který generuje magnetické pole. Toto pole přitahuje kotvu, která překoná sílu pružiny a sepne nebo rozepne kontakty podle typu relé. Po odpojení napětí pružina zajistí návrat kotvy a kontaktů do původní polohy. Správné zapojení relé a volba vhodného typu podle napětí a proudu jsou klíčové pro spolehlivost a dlouhou životnost zařízení.

Tip: Častou chybou při zapojení relé je nepoužití flyback diody paralelně ke cívce, což může vést k poškození spínacích tranzistorů vlivem indukovaných napěťových špiček.

Relé poskytuje galvanickou izolaci mezi řídicím a výkonovým obvodem, což zvyšuje bezpečnost a spolehlivost celého systému. Pro koho je elektromagnetické relé vhodné? Hodí se pro řízení výkonových obvodů s malým řídicím signálem, například v průmyslové automatizaci nebo domácí elektronice. Naopak není ideální pro aplikace vyžadující extrémně rychlé spínání nebo bezhlučný provoz, kde se častěji používají solid state relé.

Jak přesně funguje elektromagnetické relé – princip činnosti krok za krokem

Elektromagnetické relé je elektromechanické zařízení, které pomocí elektrického proudu ovládá spínání elektrických kontaktů. Princip elektromagnetického relé využívá cívku, do které při přivedení napětí (například 12 V podle schématu zapojení relé 12V) začne procházet elektrický proud. Ten vytváří magnetické pole, které přitahuje kovovou kotvu.

1. Přivedení napětí – na cívku relé se připojí elektrické napětí, obvykle 5 až 12 V.
2. Vznik magnetického pole – cívkou protéká elektrický proud, díky kterému vzniká magnetické pole.
3. Přitažení kotvy – magnetické pole působí na kovovou kotvu, která se přitáhne k cívce.
4. Sepnutí kontaktů relé – kotva překoná sílu pružiny a mechanicky sepne spínací kontakty.
5. Návrat kotvy do výchozí polohy – po odpojení proudu pružina vrátí kotvu zpět, čímž kontakty otevře.

Tento jednoduchý princip umožňuje spínat vyšší proudy nebo napětí pomocí nízkonapěťového řídicího signálu. Elektromagnetické relé se proto často používá v různých druzích reléových zapojení pro automatizaci a ochranu elektrických obvodů (zdroj: https://cs.wikipedia.org/wiki/Relé).

Tip: Při zapojení relé je důležité správně dimenzovat cívku podle provozního napětí, aby relé spolehlivě sepalo, ale nedošlo k přehřátí.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Typy elektromagnetických relé a jejich kontakty

Elektromagnetické relé se rozlišují podle typu kontaktů, které určují jejich funkci a způsob ovládání elektrického obvodu. Základní typy kontaktů jsou normálně otevřené (NO), normálně uzavřené (NC) a přepínací (kombinace NO a NC). NO kontakty jsou v klidovém stavu rozpojené a sepnou se po aktivaci relé, zatímco NC kontakty jsou v klidovém stavu spojeny a rozpojí se při sepnutí cívky. Přepínací kontakty umožňují přepínání mezi dvěma obvody, což je vhodné například pro přepínání zdrojů napájení nebo řízení směru otáčení elektromotorů.

Typy relé se označují podle počtu pólů a funkcí kontaktů následujícími zkratkami:

Jaké jsou typy elektromagnetických relé

Elektromagnetická relé se využívají pro spínání obvodů s různými hodnotami napětí a proudu, typicky do 250 V a 10 A u běžných relé 12 V cívky. Jejich konstrukce umožňuje galvanickou izolaci mezi řídicím a výkonovým obvodem, což zvyšuje bezpečnost a spolehlivost. Mezi nejčastější typy patří klasická relé s mechanickými kontakty, která mají rychlost spínání v řádu desítek milisekund a životnost kolem 10^5 až 10^7 sepnutí v závislosti na zátěži.

Další varianty zahrnují:

• Bistabilní relé (paměťová) – udrží stav bez trvalého napájení, vhodná pro úsporu energie, existují jednocívkové i dvoucívkové provedení.
• Časová relé – umožňují zpožděné sepnutí nebo rozepnutí, běžně s nastavitelným intervalem od milisekund po hodiny.
• Jazýčková relé – obsahují kovové rákosí ve skleněné ampulce, jsou rychlá a vhodná pro nízké proudy do 1 A.
• Solid State Relé (SSR) – bez mechanických kontaktů, s polovodičovými spínači, nabízejí rychlé spínání a dlouhou životnost, ale mají vyšší pokles napětí a zahřívání.

Tip: Častou chybou při použití elektromagnetických relé je nezajištění ochrany cívky flyback diodou, což může vést k poškození spínacích tranzistorů nebo mikrokontrolérů. Při zapojení relé s mikrokontroléry vždy použijte paralelní diodu k cívce a vhodný tranzistorový spínač.

Relé typu SPST a DPST jsou vhodná pro jednoduché zapínání a vypínání zátěží, zatímco SPDT a DPDT relé se hodí pro složitější aplikace vyžadující přepínání mezi zdroji nebo řízení směru motorů. Pro aplikace s vysokými spínacími frekvencemi nebo v náročných prostředích doporučuji zvážit použití solid state relé.

Relé s mechanickými kontakty se nehodí pro aplikace vyžadující velmi rychlé nebo časté spínání, kde dochází k rychlému opotřebení kontaktů. Naopak jsou ideální tam, kde je potřeba galvanická izolace a spolehlivé přepínání vysokých proudů.

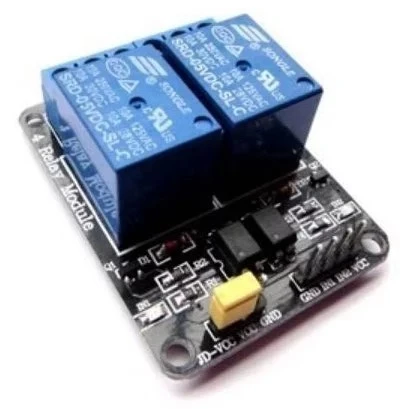

Použití elektromagnetických relé v praxi a zapojení relé modulů

Elektromagnetické relé se v praxi široce využívá k řízení motorů, osvětlení, čerpadel nebo bezpečnostních systémů. Jeho princip spočívá ve spínání vysokého napětí pomocí nízkonapěťového signálu z mikrokontroléru. Relé modul obsahuje elektromagnetické relé a ochranné obvody, které zajišťují bezpečný provoz. Digitální pin mikrokontroléru ovládá relé modul přivedením signálu, přičemž 5V napájení a GND zajišťují jeho funkčnost.

Správné relé zapojení vyžaduje použití flyback diody, která chrání spínací tranzistor před indukovaným napětím vznikajícím při vypnutí cívky. Pro 12V relé je schéma zapojení obdobné, jen s odpovídajícím napájením.

Jak správně zapojit elektromagnetické relé

1. Připojte 5V a GND k relé modulu
2. Připojte digitální pin mikrokontroléru k vstupu modulu
3. Zajistěte flyback diodu paralelně k cívce relé

_“Elektromagnetické relé je klíčovým prvkem pro bezpečné a efektivní spínání vyšších napětí pomocí nízkontrastních signálů,“_ říká odborník na automatizaci Jan Novák.

Tip: Při zapojování elektromagnetického relé dbejte na správné umístění flyback diody, aby nedošlo k poškození tranzistoru a mikrokontroléru.

Bezpečnostní zásady při práci s elektromagnetickým relé

Bezpečnost při práci s elektromagnetickým relé vyžaduje správné zapojení především na nulový vodič v síťovém napětí, aby se minimalizovalo riziko úrazu elektrickým proudem. Nesprávné relé zapojení, například připojení na fázi místo na nulový vodič, patří mezi nejčastější chyby při zapojení relé, které mohou způsobit zkrat nebo poškození zařízení. Elektromagnetické relé má také citlivý elektromagnetické relé princip, což znamená, že přepětí může vést k selhání spínací cívky a tím ztrátě funkčnosti.

Pro ochranu relé před přepětím je vhodné použít přepěťové ochrany nebo ochranné diody, zejména při schématu zapojení relé 12V, kde správná ochrana prodlužuje životnost relé.

• Zapojte relé vždy na nulový vodič, ne na fázi.
• Používejte ochranné prvky proti přepětí.
• Nepřekračujte maximální napětí a proud podle technických parametrů.
• Dbejte na správné druhy relé podle požadovaného využití.

Tip: Při používání různých druhů relé se ujistěte, že relé odpovídá specifikacím vašeho zařízení, protože špatný typ relé může způsobit nejen funkční poruchy, ale i bezpečnostní rizika.

Ochrana spínacích obvodů relé proti indukovanému napětí a přepětí

Ochrana spínacích obvodů elektromagnetického relé proti indukovanému napětí a přepětí je klíčová pro zachování funkčnosti a prodloužení životnosti relé i připojených součástek. Při vypnutí proudu cívkou relé vzniká indukované napětí, které může dosahovat hodnot několikanásobku napájecího napětí a poškodit spínací tranzistor nebo jiné elektronické prvky v řídicím obvodu.

Princip funkce flyback diody

Flyback dioda je zapojena paralelně ke cívce relé, aby při vypnutí proudu umožnila bezpečný odvod indukovaného napětí vzniklého samoindukcí cívky. Indukované napětí může dosahovat až několika stovek voltů, což bez diody vede k průrazu tranzistoru nebo jiných spínacích prvků. Flyback dioda tak přemostí cívku a umožní indukovanému proudu plynule cirkulovat, čímž se rychle rozptýlí magnetická energie v cívce a ochrání spínací tranzistor před přepětím.

Funkce RC snubberu

RC snubber je obvod složený z rezistoru a kondenzátoru zapojených paralelně ke kontaktům relé. Při rozepnutí kontaktů, zejména u indukčních zátěží jako jsou elektromotory nebo transformátory, vzniká obloukový výboj s napětím přesahujícím hodnotu napájecího zdroje. Tento výboj urychluje mechanické a elektrické opotřebení kontaktů relé a způsobuje elektromagnetické rušení v okolních obvodech. RC snubber potlačuje tyto špičky napětí tím, že kondenzátor absorbuje energii oblouku a rezistor ji postupně přemění na teplo, což výrazně prodlužuje životnost kontaktů a zvyšuje spolehlivost spínacího systému.

Tip: Kombinace flyback diody a RC snubberu představuje optimální ochranu elektromagnetických relé v obvodech s napětím 12 V i vyšším. Tento dvojitý ochranný systém minimalizuje riziko poškození spínacích prvků a výrazně zvyšuje spolehlivost i v náročných průmyslových aplikacích.

Rozdíl mezi elektromagnetickým relé a solid state relé

Elektromagnetické relé a solid state relé (SSR) se liší především v konstrukci a principu spínání. Elektromagnetické relé využívá mechanické kontakty, které jsou spínány elektromagnetickým polem. Tento princip zajišťuje vysokou izolační schopnost mezi cívkou a spínacími kontakty, což je výhoda zejména v aplikacích s vysokým napětím. Naopak solid state relé používá polovodičové spínače, které umožňují velmi rychlé a tiché spínání.

Rozdíl mezi elektromagnetickým relé a stykačem spočívá hlavně v jejich výkonové kapacitě a konstrukci – stykače jsou dimenzovány na vyšší proudy a robustnější provoz. Elektromagnetické relé se uplatní v nižších proudech a menších zařízeních.

Výhody elektromagnetického relé jsou spolehlivost a vysoká izolační pevnost, ale zároveň je hlučnější a pomalejší než SSR. Solid state relé nabízí rychlost spínání a tichý provoz, avšak s nižší energetickou účinností kvůli většímu poklesu napětí a zahřívání.

Elektrické charakteristiky a konstrukční parametry cívek a kotvy relé

Elektromagnetické relé pracuje na principu přeměny elektrické energie v cívce na mechanický pohyb kotvy. Cívka relé je navinuta z měděného vodiče o indukčnosti typicky v rozmezí 200 až 500 mH, což umožňuje vytvoření dostatečně silného magnetického pole k přitažení kotvy. Napětí cívky bývá nejčastěji 5 V nebo 12 V, podle schématu zapojení relé 12V je třeba zajistit správné napájení, které odpovídá konstrukci. Proud cívky se pohybuje v řádu stovek miliampérů, což ovlivňuje spínací dobu relé.

Kotva relé je vyrobena z magneticky měkké oceli, která umožňuje rychlou a opakovanou reakci na magnetické pole cívky. Spínací doba elektromagnetického relé je obvykle kolem 10 až 40 milisekund, což je dostatečné pro většinu aplikací v automatizaci a řídicích obvodech. Životnost kontaktů relé dosahuje až 100 000 spínacích cyklů, přičemž častou chybou je přetížení kontaktů, které životnost výrazně snižuje.

Tip: Pro správné relé zapojení je zásadní dodržet doporučené napětí a proud cívky, aby nedošlo k přehřátí nebo předčasnému opotřebení kotvy. Elektromagnetické relé využití ve spínacích obvodech závisí na jeho elektrických charakteristikách a konstrukčních parametrech.

Jaké jsou hlavní druhy relé a jejich vlastnosti

Kromě základních parametrů se elektromagnetická relé liší podle typu kontaktů a funkce, což ovlivňuje jejich využití v průmyslu i domácích spotřebičích.

Integrace elektromagnetických relé do moderních automatizačních systémů a IoT

Elektromagnetické relé se v moderních automatizačních systémech a IoT často používají pro spolehlivé spínání elektrických obvodů vzdáleně řízených mikrokontroléry. Princip elektromagnetického relé umožňuje přepínat vyšší napětí a proudy, než jaké zvládne samotný mikrokontrolér, což rozšiřuje možnosti řízení průmyslových zařízení i chytrých domácností. Při integraci relé do těchto systémů je klíčová kompatibilita řídicího signálu s relé a ochrana spínacích obvodů, například pomocí diod proti zpětným napětím, aby se zajistila bezpečnost a dlouhá životnost zařízení.

Jak přesně funguje elektromagnetické relé v automatizaci a IoT

• Elektromagnetické relé ovládá mikrokontrolér pomocí nízkonapěťového signálu, který aktivuje elektromagnetické pole spínače
• Ochrana spínacích obvodů zabraňuje poškození relé i řídicí jednotky zpětnými napětími a přepětím
• Schéma zapojení relé 12V je běžné v automatizačních aplikacích pro napájení a ovládání standardních relé
• Využití relé zahrnuje ovládání motorů, osvětlení nebo zabezpečovacích systémů v rámci IoT
• Výběr správného druhu relé závisí na požadavcích napětí, proudu a frekvence spínání

Tip: Pro spolehlivý provoz je nezbytné ověřit, zda relé zapojení odpovídá specifikacím mikrokontroléru a zda je implementována adekvátní ochrana spínacích obvodů.

Časté dotazy o elektromagnetických relé

Časté dotazy o elektromagnetických relé

Elektromagnetické relé je spínací zařízení pracující na principu elektromagnetického pole, které přitahuje kotvu a sepne elektrický obvod. Hlavní rozdíl mezi relé a stykačem spočívá v jejich velikosti a kapacitě proudu – relé obvykle spíná menší proudy do 10 A, zatímco stykače slouží pro silové obvody s proudy řádově stovek ampérů.

Jaké jsou typy elektromagnetických relé?

• Standardní relé s jedním nebo více přepínacími kontakty
• Časová relé s nastavitelným zpožděním spínání
• Relé s ochrannými funkcemi, například proti přepětí
• Relé s různým napájecím napětím, například 12 V, 24 V nebo 230 V

Jak správně provést schéma zapojení relé 12V?

Připojte cívku relé na zdroj 12 V s odpovídajícím odporem nebo pojistkou pro ochranu. Kontakty relé slouží k řízení zátěže, přičemž zapojení musí respektovat maximální proudové limity podle datasheetu (často do 10 A). Bezpečnostní zásady vyžadují izolaci ovládací a spínané části a použití pojistek.

Tip: Častá chyba je přetížení kontaktů relé, které vede k jejich rychlému opotřebení. Pro vysoké proudy raději zvolte stykač.

Elektromagnetické relé se využívá v automatizaci, zabezpečovacích systémech i automobilovém průmyslu. Jeho správné zapojení a výběr typu zajistí spolehlivý provoz a ochranu zařízení.

Časté dotazy

Jak funguje elektromagnetické relé?

Proud 5 V cívkou vytváří magnetické pole, které přitahuje kotvu, sepne kontakty; po odpojení proudu pružina kotvu vrací do výchozí polohy.

Jaké jsou hlavní typy kontaktů relé?

NO (normálně otevřené), NC (normálně uzavřené) a přepínací; označení SPST, SPDT, DPST, DPDT popisují počet pólů a spínacích cest.

Co je rozdíl mezi elektromagnetickým relé a stykačem?

Relé je malý spínač s cívkou pro nízký ovládací proud, stykač je větší, určený pro vyšší proudy a průmyslové aplikace.

Jak zapojit elektromagnetické relé k mikrokontroléru?

Relé modul se napájí 5 V a GND, digitální pin ovládá spínání, flyback dioda chrání tranzistor před indukovaným napětím.

Jaká je životnost kontaktů elektromagnetického relé?

Životnost dosahuje až 100 000 spínacích cyklů v závislosti na provozních podmínkách a typu relé.

Co je flyback dioda a proč se používá u relé?

Flyback dioda je zapojena paralelně ke cívce a rozptyluje indukované napětí při vypnutí cívky, čímž chrání spínací tranzistor.

Jaká je typická spínací doba elektromagnetického relé?

Spínací doba je v řádu desítek milisekund, obvykle kolem 10-30 ms.

Jaké napětí je potřeba pro cívku elektromagnetického relé?

Typická napětí cívek jsou 5 V nebo 12 V, podle konstrukce relé a aplikace.

Jak se liší elektromagnetické relé od solid state relé?

Elektromagnetické relé má mechanické kontakty, SSR používá polovodiče; SSR je rychlejší a tišší, ale má vyšší pokles napětí.

K čemu se používá elektromagnetické relé v automobilové elektrice?

Relé řídí velké proudy, například zapínání světel, motorů a dalších zařízení s nízkým ovládacím proudem.

Jak chránit relé před přepětím?

Používá se flyback dioda a RC snubber, které snižují indukované napětí a obloukový výboj na kontaktech.

Jak správně zapojit relé modul s Arduino?

Připojte VCC na 5 V, GND na zem, digitální pin Arduino ovládá vstup modulu, použijte flyback diodu na cívce.

Co znamená pojem relé v elektrotechnice?

Relé je elektrický spínač ovládaný elektrickým proudem cívky, který umožňuje ovládat výkonnější obvody malým signálem.

Jaké chyby se často dělají při zapojení relé?

Nesprávné zapojení napájení, vynechání ochranných prvků jako flyback dioda, zapojení relé na fázi místo nulového vodiče.

Jak funguje časové relé?

Časové relé spíná nebo rozepíná obvod s nastaveným časovým zpožděním po přivedení nebo odpojení napětí.
