Jak určit správnou velikost expanzní nádoby pro teplovodní systém

Správná velikost expanzní nádoby je klíčová pro bezpečný a efektivní provoz teplovodního topení. Výpočet objemu nádoby závisí na objemu topného systému, teplotních změnách a typu média, které v něm cirkuluje. Přesné určení pomáhá předejít přetlakům i častým poruchám, které mohou topný systém poškodit.

Jak vypočítat velikost expanzní nádoby pro teplovodní systém

Jak určit správnou velikost expanzní nádoby pro topný systém zjistíte pomocí výpočtu, který kombinuje objem vody v systému, koeficient roztažnosti vody a využitelnost expanzní nádoby. Správný vzorec pro výpočet objemu expanzní nádoby zohledňuje objem bojleru nebo celkový objem vody v teplovodním systému a umožňuje tak přesně určit potřebnou velikost nádoby i správný tlak membrány.

Výpočet pro bojler

Pro výpočet velikosti expanzní nádoby k bojleru použijte vzorec:

V_exp = (V_bojler × n) / η

kde V_bojler je objem bojleru, n koeficient roztažnosti vody (0,025-0,03), a η využitelnost nádoby (0,5-0,6). Například pro bojler 200 litrů s roztažností vody cca 6 litrů a využitelností 0,5 vychází minimální objem expanzní nádoby 12 litrů. Tento výpočet jasně ukazuje, jak objem bojleru a koeficient roztažnosti vody přímo ovlivňují velikost expanzní nádoby.

Výpočet pro celý topný systém

Jak určit velikost expanzní nádoby pro teplovodní systém zahrnuje zohlednění celkového objemu vody v soustavě, statické výšky a typu otopných těles. Celkový objem vody se odvíjí od výkonu kotle a konstrukce otopné soustavy, včetně radiátorů či podlahového vytápění. Při výpočtu použijte:

• určení objemu vody v systému na základě technické dokumentace nebo měření
• výpočet objemu expanzní nádoby podle vzorce s koeficientem roztažnosti vody (0,025-0,03)
• zohlednění statické výšky (například 0,1 bar na 1 m výšky) pro nastavení správného tlaku membrány

1. Změřte nebo zjistěte objem vody v teplovodním systému v litrech.
2. Vypočítejte objem expanzní nádoby pomocí vzorce V_exp = (V_systém × n) / η.
3. Nastavte tlak membrány podle statické výšky soustavy (obvykle 0,1 bar na 1 m).
4. Zkontrolujte typ otopných těles a případně upravte koeficient roztažnosti.
5. Vyberte expanzní nádobu s objemem odpovídajícím výpočtu.

Tip: Častá chyba je podcenění využitelnosti nádoby, což vede k příliš malé expanzní nádobě a následným problémům s tlakem v systému. Vhodná expanzní nádoba k topení by měla být vždy o něco větší než minimální výpočetní hodnota.

Velikost expanzní nádoby teplovodní systém doporučuji volit podle přesného výpočtu, protože nedostatečný objem může způsobit časté vypínání kotle a zbytečné poruchy. Naopak pro menší systémy bez bojleru se hodí menší nádoby s nižším tlakem membrány.

Typy expanzních nádob a jejich vlastnosti

Rozdíl mezi otevřenými a uzavřenými expanzními nádobami

Otevřená expanzní nádoba je vyrobena z kovu a instaluje se na nejvyšší místo topné soustavy, kde je v přímém kontaktu s atmosférou. Nemá membránu, takže tlak vody není uzavřený, což umožňuje odvětrávání vzduchu a vyrovnávání objemu vody při změně teploty. Tento typ nádoby pracuje s tlakem odpovídajícím rozdílu mezi nejnižším a nejvyšším bodem soustavy, například mezi dnem kotle ve sklepě a hladinou vody na půdě. Naopak uzavřená expanzní nádoba obsahuje pružnou membránu, která odděluje vodní prostor od vzduchové části naplněné dusíkem nebo vzduchem pod tlakem. Díky tomu udržuje stabilní tlak v systému a zabraňuje přístupu vzduchu, čímž snižuje riziko koroze a vzniku vzduchových bublin. Uzavřené nádoby jsou válcového tvaru, vyrábějí se z kvalitní oceli a musí splňovat tlakové normy, obvykle do 6-10 barů. Otevřené nádoby jsou levnější, ale vyžadují pravidelnou údržbu, například doplňování vody a kontrolu stavu, zatímco uzavřené nádoby vyžadují nastavení správného tlaku membrány, který je klíčový pro jejich funkci a dlouhodobou spolehlivost.

Použití a výhody jednotlivých typů expanzních nádob v teplovodních systémech

Otevřená expanzní nádoba se používá především v jednoduchých a nízkotlakých teplovodních systémech, kde je snadný přístup k atmosféře, například ve starších instalacích nebo v kotelnách s dostatečným prostorem pro umístění nádoby na nejvyšším místě. Její kovová konstrukce však omezuje životnost kvůli korozi a vyžaduje pravidelné odvzdušňování a doplňování vody. Uzavřená expanzní nádoba je standardem v moderních topných systémech s vyšším tlakem a uzavřeným okruhem, kde je potřeba přesně udržovat tlak a minimalizovat přístup vzduchu. Membrána umožňuje kompaktní instalaci, často přímo na vratném potrubí nebo v kotli, a chrání systém před korozí a tvorbou vzduchových kapes. Výpočet velikosti expanzní nádoby vychází z objemu vody v systému a provozního tlaku, přičemž uzavřená nádoba umožňuje přesnější nastavení tlaku membrány, obvykle o 0,2-0,5 bar nižší než tlak vodovodu, což zajišťuje stabilní provoz a prodlužuje životnost komponent.

Tip: Pro domácí teplovodní systémy s objemem vody do 300 litrů a provozním tlakem nad 2 bary se doporučuje uzavřená expanzní nádoba s pravidelnou kontrolou tlaku membrány. Otevřená nádoba je vhodná pouze pro jednoduché systémy s nízkým tlakem a snadným přístupem k atmosféře, nikoliv pro moderní nebo vícepodlažní instalace.

Parametry ovlivňující velikost expanzní nádoby

Parametry ovlivňující velikost expanzní nádoby vysvětlují, jak správně dimenzovat expanzní nádobu pro teplovodní systém tak, aby byla zajištěna bezpečnost a efektivita provozu. Zohledňuje se objem vody v systému, statická výška, provozní tlak i teplota.

Klíčové parametry ovlivňující velikost expanzní nádoby

Velikost expanzní nádoby závisí především na objemu vody v systému, provozním tlaku, statické výšce a provozní teplotě. Statická výška soustavy ovlivňuje minimální provozní tlak kotle, který by měl být obvykle alespoň 0,15 MPa, aby se zabránilo vzniku vzduchových kapes nebo kavitačních jevů. Správný tlak membrány expanzní nádoby musí být nižší než tlak ve vodovodu, což zajišťuje optimální vyrovnání roztažnosti vody při zahřívání. Tyto parametry jsou klíčové pro správnou velikost expanzní nádoby do teplovodního systému, protože nesprávný výpočet může vést k přetlakům či poškození kotle.

Jak vypočítat velikost expanzní nádoby online?

Pro výpočet expanzní nádoby lze využít online kalkulačky, které po zadání objemu bojleru, provozního tlaku a teploty nabídnou doporučený objem nádoby. Tyto nástroje používají standardní vzorce a koeficienty roztažnosti vody, což výrazně zjednodušuje dimenzování expanzní nádoby k topení. Výpočet expanzní nádoby online usnadňuje rychlé stanovení správného objemu bez nutnosti složitých manuálních výpočtů, a tím zvyšuje přesnost a bezpečnost celého systému.

Jak velkou expanzní nádrž potřebuji k teplovodnímu systému?

Velikost expanzní nádoby se určuje podle celkového objemu vody v systému a koeficientu roztažnosti, který se pohybuje mezi 0,025 a 0,03. Pro systém s objemem vody 200 litrů a koeficientem 0,03 je tedy potřeba nádoba o objemu přibližně 6 litrů. Důležitou roli hraje také využitelnost expanzní nádoby, která bývá mezi 0,5 a 0,6, což znamená, že skutečný objem nádoby musí být větší, aby umožnil dostatečnou rezervu pro roztažnost vody a zajistil správný tlak v systému.

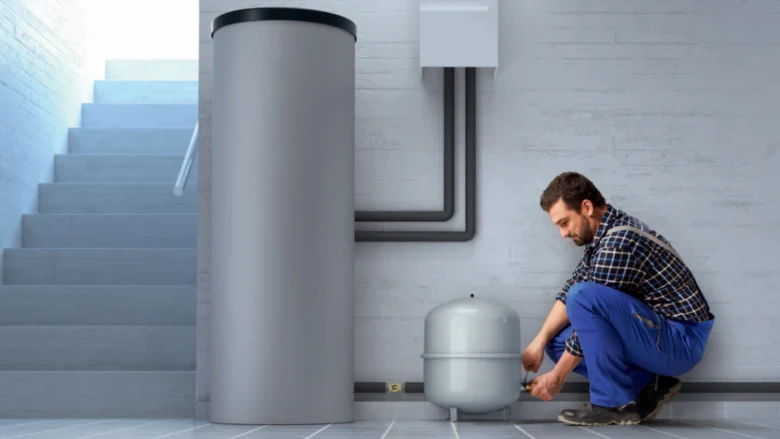

Správné zapojení expanzní nádoby v topném systému

Správné zapojení expanzní nádoby v topném systému je klíčové pro jeho bezpečný a efektivní provoz. Expanzní nádoba k topení se standardně umisťuje mezi zpětnou klapku a bojler, což zabraňuje zpětnému proudění vody a umožňuje kompenzovat tlakové změny. Pořadí armatur na přívodu studené vody by mělo být následující: uzávěr → redukční ventil → zpětná klapka → expanzní nádoba → pojistný ventil → bojler.

Pro správnou funkci je důležité nastavit správný tlak membrány expanzní nádoby podle tlaku v topném systému. Tento tlak by měl odpovídat tlakové hladině před vstupem do topného systému. Velikost expanzní nádoby teplovodní systém ovlivňuje množství vody a teplotní rozsah, proto je nutný výpočet expanzní nádoby na míru podle objemu systému a provozních parametrů.

1. Kontrola přívodu vody – zajistěte uzávěr pro bezpečné odpojení
2. Instalace redukčního ventilu – udržuje stabilní tlak vody
3. Montáž zpětné klapky – zabraňuje zpětnému toku vody
4. Připojení expanzní nádoby – mezi zpětnou klapku a pojistný ventil
5. Zapojení pojistného ventilu – chrání systém před přetlakem
6. Připojení k bojleru – dokončuje zapojení topného systému

Tip: Na co si dát pozor – častá chyba je nesprávné umístění expanzní nádoby před zpětnou klapku, což může způsobit nefunkčnost systému. Jak vybrat správnou expanzní nádobu k topení závisí také na správném výpočtu objemu a tlaku membrány.

Časté chyby při výběru a instalaci expanzní nádoby

Poddimenzovaná expanzní nádoba způsobuje výrazné kolísání tlaku v teplovodním systému a může vést k častému spouštění pojistného ventilu. Nedostatečný objem nádoby nezvládá kompenzovat objemovou roztažnost vody při ohřevu, což ohrožuje stabilitu systému a zkracuje životnost komponentů. Nesprávný tlak membrány, například nastavený více než o 0,5 bar vyšší nebo nižší než provozní tlak systému, způsobuje předčasné opotřebení membrány a ztrátu těsnosti nádoby.

Častou chybou je použití expanzní nádoby určené pouze pro topné systémy místo nádoby schválené pro teplou užitkovou vodu (TUV). Takové nádoby nemusí splňovat hygienické normy a mohou korodovat, což ohrožuje kvalitu vody a bezpečnost provozu. Dalším problémem bývá absence zpětné klapky mezi expanzní nádobou a bojlerem, což umožňuje zpětný tlak a může způsobit poškození nádoby i poruchy pojistného ventilu.

Tipy jak správně zvolit expanzní nádobu do teplovodního systému

• Zvolte objem expanzní nádoby odpovídající minimálně 4-5 % objemu topné vody v systému nebo podle přesného výpočtu: V_exp = (V_bojler × n) / η, kde n = 0,025-0,03 a η = 0,5-0,6.
• Nastavte tlak membrány o 0,2-0,5 bar nižší než minimální provozní tlak systému, který se stanoví jako vyšší hodnota z předepsaného min. tlaku kotle a výšky soustavy (h/10) plus 0,2 bar.
• Vyberte expanzní nádobu certifikovanou pro pitnou vodu, pokud je připojena k bojleru na TUV, s maximálním provozním tlakem minimálně 10 bar.
• Instalujte zpětnou klapku mezi přívodem studené vody a expanzní nádobou, aby se zabránilo zpětnému tlaku a ochránila se membrána i pojistný ventil.

Dodržení těchto pravidel zamezí poruchám, zajistí stabilní tlak v topném systému a prodlouží životnost expanzní nádoby i celého zařízení.

Údržba a kontrola expanzní nádoby během provozu

Pravidelná údržba expanzní nádoby zajišťuje správnou funkci teplovodního systému a prodlužuje životnost zařízení. Kontrola tlaku membrány by měla probíhat na prázdné expanzní nádobě, tedy bez tlaku vody v systému. K nastavení a změření správného tlaku membrány se používá hustilka s manometrem, která přesně ukáže aktuální hodnotu.

Postup kontroly tlaku membrány

1. Odpojení nádoby – vypněte topení a uzavřete přívod vody k expanzní nádobě.
2. Vyprázdnění nádoby – uvolněte tlak vody, aby nádoba byla prázdná.
3. Měření tlaku – pomocí hustilky s manometrem změřte tlak membrány.
4. Nastavení tlaku – podle doporučené hodnoty pro váš systém upravte tlak membrány.
5. Opětovné připojení – zapněte topení a otevřete přívod vody.

Interval kontroly údržby doporučuji provádět minimálně jednou ročně. Správný tlak membrány je klíčový nejen pro optimální fungování expanzní nádoby k topení, ale i pro bezpečnost celého systému. Pro přesný výpočet expanzní nádoby a její správnou velikost do teplovodního systému je vhodné využít specializovanou kalkulačku, která pomůže určit ideální objem podle parametrů vašeho topného okruhu.

Tip: Častou chybou je kontrola tlaku membrány na naplněné nádobě, což vede k nesprávným hodnotám a může způsobit poruchy. Pro koho se údržba hodí? Každý provozovatel teplovodního systému by měl pravidelně kontrolovat expanzní nádobu, naopak zanedbání údržby může způsobit poruchy zejména u větších kotlů a bojlerů.

Dopady nesprávného dimenzování expanzní nádoby na systém

Nesprávné dimenzování expanzní nádoby výrazně zkracuje životnost kotle a zvyšuje riziko opakovaných otevření pojistného ventilu. Pokud je expanzní nádoba příliš malá, nedokáže pojmout nárůst objemu vody při ohřevu (například při zvýšení teploty z 10 °C na 60 °C voda zvětší svůj objem o 2,5-3 %), což způsobuje přetlak v systému přesahující otevírací tlak pojistného ventilu (obvykle 6 bar). Tento přetlak vede k častému úniku vody a opotřebení armatur. Naopak předimenzovaná nádoba s objemem výrazně přesahujícím 4-5 % objemu topné vody způsobuje nestabilní tlakové poměry, což snižuje účinnost cirkulace a může vést k nepravidelnému spínání čerpadel.

Následky nesprávného dimenzování expanzní nádoby

• Zvýšené opotřebení kotle a jeho součástí způsobené častými tlakových rázy a kolísáním provozního tlaku
• Časté úniky vody přes pojistný ventil, které mohou dosahovat několika litrů denně a zvyšují náklady na doplňování vody
• Riziko poškození těsnění, armatur a dalších částí topného systému v důsledku přetlaků a koroze
• Vyšší náklady na opravy a častější servisní zásahy kvůli předčasnému selhání kotle či expanzní nádoby

Tip: Častou chybou je použití expanzní nádoby určené pro topení místo nádoby schválené pro pitnou vodu, což může vést k hygienickým problémům a zkrácení životnosti nádoby.

Správnou velikost expanzní nádoby stanovíte podle objemu vody v systému a provozních tlaků. Například pro 200l bojler je doporučený objem nádoby 8-12 litrů při vstupním tlaku vody 3-4 bar, membránovém tlaku 2,5-3 bar a otevíracím tlaku pojistného ventilu 6 bar. Tlak membrány musí být nastaven o 0,2-0,5 bar nižší než tlak ve vodovodu a kontrolován na prázdné nádobě bez tlaku vody.

Pro koho se správné dimenzování hodí: Domácnosti s teplovodním systémem o objemu vody do 500 litrů, kde je potřeba zajistit bezpečný a efektivní provoz topení i ohřevu TUV.

Pro koho není vhodné: Velké průmyslové nebo komerční systémy s objemy nad 1000 litrů, kde jsou potřeba speciální expanzní nádoby a profesionální výpočty s ohledem na složitější hydrauliku.

Pro minimalizaci rizik doporučuji konzultovat výpočet objemu a nastavení tlaků s odborníkem, který zohlední výšku soustavy, objem vody, typ kotle i provozní parametry. Tak předejdete častým poruchám i zbytečným nákladům na opravy.

Časté dotazy k velikosti expanzní nádoby pro teplovodní systém

Otázka: Jak vypočítat velikost expanzní nádoby pro bojler 200 litrů?

Použijte vzorec V_exp = (V_bojler × n) / η, kde V_bojler = 200 l, n = 0,03 (koeficient roztažnosti vody), η = 0,5 (účinnost nádoby). Výsledný objem expanzní nádoby je tedy 12 litrů.

Otázka: Jak určit správnou velikost expanzní nádoby pro topný systém?

Velikost expanzní nádoby závisí na objemu vody v systému, teplotním rozsahu a provozním tlaku. Pro běžný domácí systém s 100-300 litry vody doporučuji volit nádobu podle výpočtu s koeficientem n = 0,03 a účinností kolem 0,5.

Otázka: Jaký tlak by měla mít membrána expanzní nádoby?

Správný tlak membrány je o 0,2 až 0,5 bar nižší než tlak ve vodovodu, například pokud je tlak vodovodu 3,5 bar, nastavte membránu na 3 bar.

Otázka: Jak často se má kontrolovat tlak v expanzní nádobě?

Doporučuji kontrolu tlaku membrány minimálně jednou za šest měsíců, a to bez přítomnosti tlaku vody v systému.

Otázka: Kde se správně zapojuje expanzní nádoba?

Instalace expanzní nádoby probíhá na přívodu studené vody mezi zpětnou klapkou a bojlerem, čímž zajistíte efektivní vyrovnání tlaku.

Otázka: Jaký je orientační objem expanzní nádoby pro bojler 100 litrů?

Obvykle postačuje nádoba o objemu 5 litrů, minimálně 4 litry, s ohledem na běžné provozní tlaky v domácnosti.

Otázka: Co způsobí poddimenzovaná expanzní nádoba?

Nedostatečně dimenzovaná nádoba vede k přetlakům, které mohou způsobit časté poruchy kotle a zkrácení jeho životnosti.

Otázka: Jaký je rozdíl mezi otevřenou a uzavřenou expanzní nádobou?

Otevřená nádoba je umístěna nahoře v systému bez membrány a umožňuje ventilaci, zatímco uzavřená má membránu oddělující plynovou a vodní část pro lepší regulaci tlaku.

Otázka: Jak ovlivňuje statická výška soustavy velikost expanzní nádoby?

Vyšší statická výška zvyšuje provozní tlak, což vyžaduje větší objem nádoby pro správnou funkci.

Otázka: Jaký je koeficient roztažnosti vody při ohřevu na 60 °C?

Koeficient roztažnosti vody pro ohřev z 10 °C na 60 °C je přibližně 0,025 až 0,03.

Otázka: Lze vypočítat velikost expanzní nádoby online?

Ano, existují online kalkulačky pro výpočet velikosti expanzní nádoby k topení, ale doporučuje se přesný výpočet podle konkrétních parametrů systému.

Otázka: Jaký materiál by měla mít expanzní nádoba?

Optimální je vysokokvalitní ocelová nádoba s membránou vhodnou pro pitnou vodu, která zaručuje dlouhou životnost a bezpečnost.

Otázka: Může expanzní nádoba chránit kotel před poškozením?

Ano, správně dimenzovaná expanzní nádoba efektivně absorbuje tlakové změny a tím chrání kotel před poškozením.

Otázka: Jaký je doporučený provozní tlak kotle?

Minimální provozní tlak se stanoví jako vyšší hodnota z předepsaného tlaku a hodnoty statické výšky (h/10) plus 0,2 bar.

Otázka: Jaký je správný postup kontroly tlaku membrány?

Vypusťte tlak vody ze systému, změřte tlak membrány manometrem na hustilce a případně tlak upravte podle doporučení výrobce.

Otázka: Jaký objem expanzní nádoby je vhodný pro bojler 300 litrů?

Pro bojler o objemu 300 litrů se doporučuje expanzní nádoba o objemu 12 až 18 litrů, přičemž minimální velikost je 12 litrů podle provozních tlaků.
