Jak vybrat a zkontrolovat kondenzátor pro elektromotor 220

Správný výběr a kontrola kondenzátoru je klíčová pro bezproblémový chod elektromotoru 220 V. Měření kapacity kondenzátoru pomocí multimetru umožňuje rychle odhalit závady jak u rozběhového, tak u běhového kondenzátoru. Díky přesnému testu předejdete poškození motoru a zajistíte jeho optimální výkon.

Jak vybrat správný typ kondenzátoru pro elektromotor 220 V

Jak správně vybrat kondenzátor pro elektromotor 220 V

Pro elektromotor 220 V je klíčové zvolit mezi rozběhovým, běhovým a dvouběhovým kondenzátorem podle jeho funkce a požadavků na kapacitu. Rozběhový kondenzátor má kapacitu až třikrát větší než běhový kondenzátor a slouží k vytvoření potřebného fázového posunu pro rozběh motoru. Běhový kondenzátor pracuje během chodu motoru a zajišťuje jeho stabilní provoz, zatímco dvouběhový kondenzátor kombinuje vlastnosti obou předchozích typů, což umožňuje ekonomičtější a efektivnější chod.

Kapacita kondenzátoru je vždy uvedena v mikrofaradech (µF) a musí odpovídat specifikaci motoru. Nesprávný výběr kapacity může vést k problémům při startu nebo provozu elektromotoru. Odstředivý spínač často přepíná rozběhový kondenzátor po rozběhu motoru, proto je důležité znát jeho funkci při výběru kondenzátoru.

Tipy na výběr a kontrolu kondenzátoru pro elektromotor 220 V zahrnují vždy porovnání kapacity s originální hodnotou a kontrolu kondenzátoru multimetrem při měření kapacity kondenzátoru. Nezapomeňte kondenzátor před testováním správně vybít, aby nedošlo k poškození měřicího přístroje.

Výběr správné kapacity kondenzátoru podle typu a výkonu elektromotoru

Výběr správné kapacity kondenzátoru pro elektromotor 220 V je nezbytný pro jeho správnou funkci a dlouhou životnost. Kapacita se vybírá podle výrobních údajů motoru, které bývají uvedeny na štítku nebo v technické dokumentaci. Správné určení kapacity také usnadní testování kondenzátoru multimetrem a pomůže při vybíjení kondenzátoru před měřením.

Jak zjistit správnou kapacitu kondenzátoru podle údajů motoru

Pro elektromotor 220 V je kapacita kondenzátoru uvedená výrobcem v mikrofaradech (µF) klíčovým parametrem. Například u rozběhového kondenzátoru může být hodnota 25 µF, zatímco u běhového kondenzátoru se často pohybuje kolem 8 µF. Tuto hodnotu najdete na štítku elektromotoru nebo v technické dokumentaci, případně na samotném kondenzátoru. Výběr kondenzátoru s odpovídající kapacitou zajistí správný start a plynulý chod motoru.

Význam tolerance ±20 % při výběru kondenzátoru

Kapacita kondenzátoru má toleranci ±20 %, což znamená, že skutečná hodnota může být až o 20 % vyšší nebo nižší než nominální. Tato tolerance umožňuje určitou variabilitu, ale pokud kapacita výrazně vybočuje z tohoto rozmezí, může dojít k problémům s funkčností elektromotoru, například k nadměrnému zahřívání nebo sníženému výkonu. Dodržení tolerance je tedy klíčové pro životnost kondenzátoru i elektromotoru. Podrobné informace o výběru kondenzátorů pro elektromotory najdete na portálu Eagri.cz, který se věnuje technickým parametrům strojních zařízení.

Tip: Při testování kondenzátoru multimetrem je vhodné kondenzátor nejprve vybít, aby měření kapacity proběhlo přesně a bezpečně.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

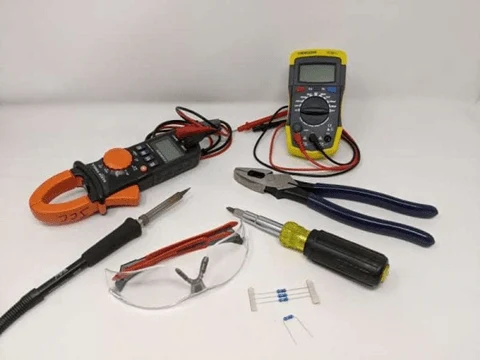

Bezpečné vybíjení kondenzátoru před měřením

Před samotným testováním kondenzátoru elektromotoru 220 V multimetrem je nutné kondenzátor bezpečně vybít. Zbytkový elektrický náboj může vést k poškození měřicího přístroje nebo úrazu elektrickým proudem. K vybíjení kondenzátoru se používá rezistor s hodnotou 10 kΩ a výkonem minimálně 5 W, který zajistí pomalý a bezpečný odvod napětí.

1. Připojení rezistoru – připojte rezistor 10 kΩ 5 W paralelně k vývodům kondenzátoru.
2. Sledování napětí – pomocí multimetru v režimu měření napětí sledujte pokles napětí na kondenzátoru.
3. Čekání na vybití – nechte kondenzátor vybíjet, dokud napětí neklesne na hodnotu blízkou 0 V.
4. Odpojení rezistoru – po úplném vybití odpojte rezistor, abyste mohli bezpečně pokračovat v měření kapacity kondenzátoru nebo testování běhového či rozběhového kondenzátoru.

Tip: Jak zkontrolovat kondenzátor elektromotoru 220 V multimetrem správně začíná právě bezpečným vybíjením, které chrání vás i přístroj před náhlým výbojem.

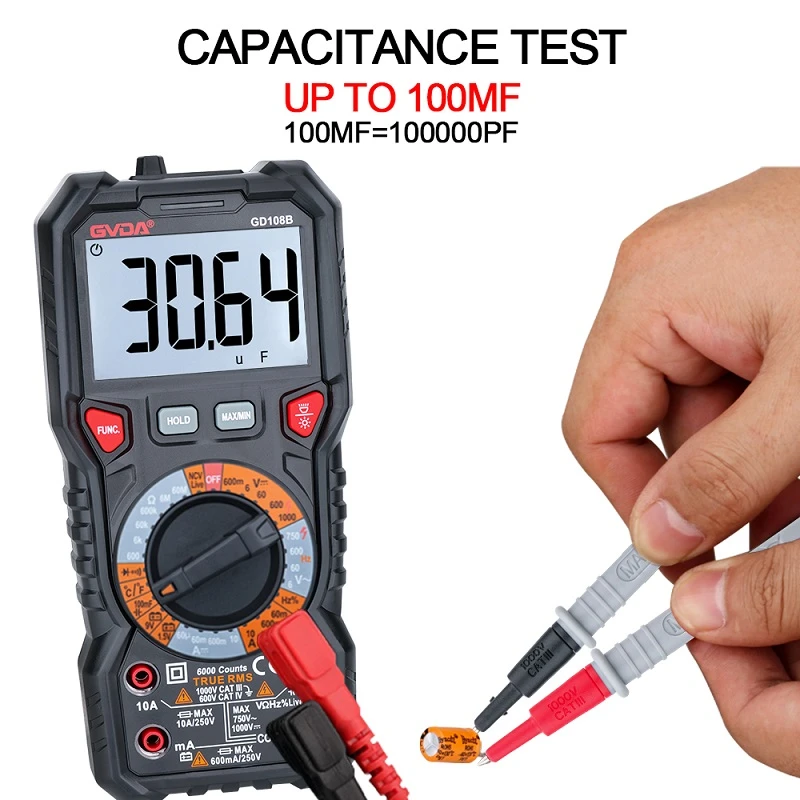

Jak změřit kapacitu kondenzátoru multimetrem krok za krokem

Jak změřit kapacitu kondenzátoru elektromotoru 220 V pomocí multimetru je základním krokem při diagnostice a výměně rozběhového či běhového kondenzátoru. Následující návod na měření kondenzátoru pro elektromotor pomocí multimetru popisuje přesné nastavení, připojení a interpretaci výsledků.

Příprava multimetru a kondenzátoru

1. Nastavte multimetr na režim měření kapacity (symbol F nebo µF).
2. Před zapojením zkontrolujte, že kondenzátor je zcela vybitý, aby nedošlo k poškození přístroje nebo zkreslení měření.

Správné připojení sond

1. Připojte červenou sondu na kladný vývod elektrolytického kondenzátoru.
2. Připojte černou sondu na záporný vývod, dodržujte polaritu, protože nesprávné zapojení může ovlivnit výsledky měření.

Interpretace výsledků měření

1. Odečtěte hodnotu kapacity v mikrofaradech (µF) z displeje multimetru.
2. Porovnejte naměřenou kapacitu s nominální hodnotou uvedenou na kondenzátoru, přičemž odchylka do ±20 % je běžná a stále považovaná za normální.

Tip: Častou chybou je nedostatečné vybíjení kondenzátoru před měřením, což může vést k nebezpečí a nepřesným hodnotám. Tento postup se hodí pro testování kondenzátoru multimetrem jak u rozběhových, tak běhových kondenzátorů elektromotorů 220 V, ale není vhodný pro kondenzátory s velmi nízkou kapacitou, kde je vhodnější specializované měření ESR.

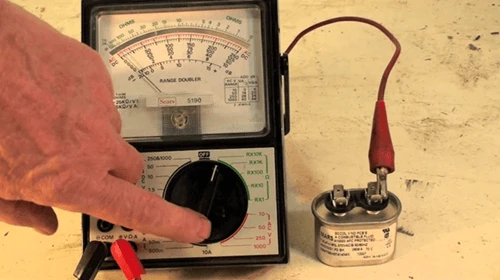

Testování kondenzátoru multimetrem bez funkce měření kapacity

Pokud váš multimetr nemá režim pro měření kapacity kondenzátoru, lze kondenzátor pro elektromotor 220 V ověřit pomocí měření odporu. Tento postup je vhodný zejména pro elektrolytické kondenzátory, jako jsou rozběhové a běhové kondenzátory. Při testování odporu kondenzátoru multimetr ukazuje postupný růst odporu od nízké hodnoty až k nekonečnu (OL), což svědčí o správné funkci kondenzátoru. Stabilní nízký odpor ale znamená zkrat kondenzátoru, což signalizuje jeho poruchu.

Návod na měření kondenzátoru pro elektromotor pomocí multimetru

1. Vybíjení kondenzátoru – před měřením kondenzátor vždy vybíjejte, aby nedošlo k poškození multimetru.
2. Nastavení multimetru – přepněte na režim měření odporu (≥1 kΩ).
3. Připojení měřících sond – přiložte sondy multimetru na vývody kondenzátoru.
4. Pozorování hodnoty odporu – sledujte, jak odpor začne na nízké hodnotě a postupně roste k OL.
5. Vyhodnocení výsledku – pokud odpor rychle stoupne k nekonečnu, kondenzátor je v pořádku; pokud zůstane nízký, kondenzátor je vadný.

Tip: Při testování běhového kondenzátoru elektromotoru multimetrem je trpělivost klíčová, protože odpor roste postupně během několika sekund.

Jak poznat vadný kondenzátor a kdy ho vyměnit

Vadný kondenzátor elektromotoru 220 V obvykle vykazuje výrazné vizuální známky poškození. Mezi nejčastější patří vypouklý vrchol krytu, trhliny na obalu nebo únik elektrolytu, který může způsobit korozi okolních součástí motoru. Takové poškození signalizuje, že kondenzátor nelze nadále bezpečně používat a je třeba jej vyměnit.

Testování kondenzátoru multimetrem odhalí jeho vnitřní stav. Při měření kapacity kondenzátoru by se měla hodnota blížit nominální kapacitě uvedené na štítku. Výrazné odchylky nebo nulová kapacita značí poruchu. Zvláštní pozornost věnujte měření ESR (ekvivalentní sériový odpor), protože jeho zvýšená hodnota indikuje stárnutí a blížící se selhání kondenzátoru. Při testování je nutné před měřením kondenzátor vždy správně vybít, aby nedošlo k poškození přístroje i zranění obsluhy.

Jak poznat vadný rozběhový kondenzátor elektromotoru 220 V

Rozběhový kondenzátor často selhává dříve než běhový. Pokud motor při startu hučí, nepřibíhá nebo se přehřívá, je pravděpodobné, že kondenzátor ztratil svou kapacitu či zvýšil ESR. V takovém případě doporučuji kondenzátor vyměnit bez odkladu, protože jeho provoz s vadnou součástkou může vést k poškození elektromotoru.

Tip: Častou chybou je ignorování vizuální kontroly a spoléhání se pouze na měření kapacity. ESR je klíčový parametr, který často odhalí skryté poruchy dříve než běžné testování multimetrem.

Výměna kondenzátoru a bezpečnostní postupy

Výměna kondenzátoru u elektromotoru 220 V vyžaduje pečlivý a bezpečný přístup. Před samotnou demontáží je nezbytné kondenzátor vybít, protože i po odpojení zůstává v obvodu zbytkové napětí, které může způsobit úraz. Pro bezpečnou práci doporučuji použít izolační rukavice a nářadí s izolovanými rukojeťmi. Starý rozběhový nebo běhový kondenzátor vždy odstraňujte a likvidujte ekologicky, protože obsahuje látky škodlivé pro životní prostředí.

1. Odpojení napájení – zajistěte, že elektromotor 220 V je kompletně odpojen od sítě.
2. Vybíjení kondenzátoru – pomocí izolačního odporového nástroje kondenzátor vybíjte, aby nezůstalo nebezpečné napětí.
3. Demontáž kondenzátoru – opatrně odpojte vodiče a vyjměte starý kondenzátor.
4. Montáž nového kondenzátoru – zapojte nový kondenzátor s parametry odpovídající originálu; doporučuje se provést testování kondenzátoru multimetrem.
5. Kontrola funkčnosti – proveďte postup kontroly kondenzátoru elektromotoru 220 V multimetrem, včetně měření kapacity kondenzátoru a případně ESR kondenzátoru.

Tip: Při výměně kondenzátoru mějte na paměti, že správný výběr kondenzátoru výrazně ovlivňuje chod elektromotoru a jeho životnost. Jak opravit nebo vyměnit vadný kondenzátor elektromotoru 220 V je proto otázka nejen bezpečnosti, ale i efektivity.

Časté dotazy k výběru a měření kondenzátoru pro elektromotor 220 V

Tipy na výběr a kontrolu kondenzátoru pro elektromotor 220 V

Otázka: Jak změřit kapacitu kondenzátoru multimetrem?

Nastavte multimetr do režimu měření kapacity, připojte sondy s dodržením polarity a odečtěte hodnotu v mikrofaradech (µF).

Otázka: Jak poznám, že je kondenzátor vadný?

Vadný kondenzátor má často vypouklý vrchol, únik elektrolytu nebo při měření odporu vykazuje stabilně nízkou hodnotu (zkrat).

Otázka: Jak bezpečně vybít kondenzátor před měřením?

Použijte rezistor 10 kΩ, 5 W připojený přes izolované klipy a sledujte pokles napětí multimetrem až na přibližně 0 V.

Otázka: Co znamená toleranční hodnota ±20 % u kapacity kondenzátoru?

Naměřená kapacita může kolísat až o 20 % od nominální hodnoty a stále je považována za funkční.

Otázka: Jak testovat kondenzátor, když multimetr nemá funkci měření kapacity?

Použijte režim měření odporu ≥1 kΩ a sledujte, zda odpor roste od nízké hodnoty k nekonečnu (OL).

Otázka: Jaký je rozdíl mezi rozběhovým a běhovým kondenzátorem?

Rozběhový kondenzátor má až trojnásobnou kapacitu a slouží k rozběhu motoru, běhový je trvale v obvodu s menší kapacitou.

Otázka: Jak často bych měl kontrolovat kondenzátor elektromotoru?

Doporučuje se kontrola kondenzátoru každých 1 až 2 roky nebo při problémech s motorem.

Otázka: Jak určit správnou kapacitu kondenzátoru pro můj elektromotor?

Zjistěte údaje od výrobce motoru, kapacita se uvádí v mikrofaradech (µF) a musí být dodržena s tolerancí ±20 %.

Otázka: Co je ESR a proč je důležitý pro kondenzátor?

ESR je ekvivalentní sériový odpor; jeho zvýšení signalizuje stárnutí a zhoršení kondenzátoru.

Otázka: Mohu kondenzátor testovat přímo v obvodu elektromotoru?

Testování v obvodu je složitější a může vyžadovat specializované přístroje kvůli paralelním cestám proudů.

Otázka: Jak vyměnit kondenzátor v elektromotoru bezpečně?

Odpojte motor od sítě, bezpečně vybijte starý kondenzátor a použijte ochranné pomůcky při montáži nového.

Otázka: Jak poznám polaritu u elektrolytického kondenzátoru?

Kladný vývod je obvykle označen plusovým symbolem nebo delším vývodem.

Otázka: Jaké jsou nejčastější příznaky vadného rozběhového kondenzátoru?

Motor má problémy se startem, slyšíte bzučení nebo kondenzátor je fyzicky poškozený.

Otázka: Co dělat, když multimetr ukazuje kapacitu mimo toleranci?

Kondenzátor může být vadný a je vhodné ho vyměnit, aby motor správně fungoval.

Otázka: Jaký multimetr je vhodný pro měření kapacity kondenzátorů?

Digitální multimetry s funkcí měření kapacity v rozsahu od nF po stovky µF jsou ideální pro tento účel.
