Zenerovy diody: základní pojmy, princip a praktické aplikace

Zenerova dioda je speciální polovodičová součástka, která umožňuje přesnou stabilizaci napětí díky jevu zvanému Zenerův průraz. Díky své schopnosti udržet konstantní napěťovou referenci nachází široké uplatnění v regulaci a ochraně elektronických obvodů. Správné pochopení základních pojmů a aplikací je nezbytné pro efektivní využití této diody v praxi.

Co je Zenerova dioda a jak funguje její princip?

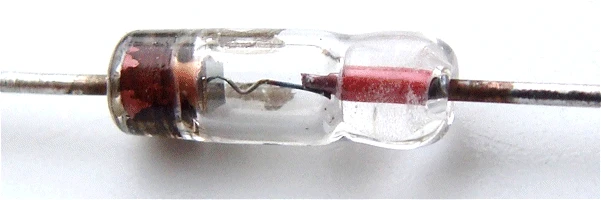

Zenerova dioda je speciální polovodičová součástka, která se vyznačuje schopností stabilizovat napětí v obvodu díky jevu zvanému Zenerův průraz. Funguje na principu PN přechodu, ale na rozdíl od běžné diody je určena k provozu v závěrném směru, kde při dosažení určitého napětí – tzv. Zenerova napětí – umožňuje řízený průtok proudu. Typické Zenerovo napětí se pohybuje mezi 3 až 50 volty, což umožňuje přesnou regulaci napětí v různých elektronických aplikacích.

PN přechod Zenerovy diody má dva vývody – anodu a katodu. V propustném směru se chová podobně jako klasická dioda s dopředným napětím přibližně 0,6 až 0,7 voltu, což znamená, že při překročení tohoto napětí začne propouštět proud. Ve zpětném (závěrném) směru ale zenerova dioda nezničitelně protrhne, když napětí dosáhne hodnoty Zenerova napětí, a tím stabilizuje výstupní napětí na požadované úrovni. Tento princip je klíčový pro její využití jako napěťové reference nebo komponenty stabilizátorů napětí v elektronických obvodech.

Základní pojmy o zenerových diodách a jejich použití

• Zenerova dioda – polovodičová dioda navržená pro provoz v závěrném směru při specifickém Zenerově napětí
• Zenerův průraz – jev, kdy dioda při překročení Zenerova napětí umožní průchod elektrického proudu v závěrném směru
• PN přechod – rozhraní mezi polovodičovými oblastmi typu P a N, základní struktura diody
• Zenerovo napětí – specifické napětí, při kterém dochází k řízenému průrazu a stabilizaci napětí
• Dopředné napětí – napětí potřebné k překonání PN přechodu v propustném směru, obvykle 0,6-0,7 V
• Anoda a katoda – elektrody PN přechodu, připojované v obvodu

Tip: Pro správnou funkci Zenerovy diody v obvodu je nutné dodržet maximální proud diody, který bývá uveden v datovém listu. Překročení tohoto proudu může vést k poškození diody a ztrátě stabilizační schopnosti.

Zenerovy diody se využívají především tam, kde je potřeba udržovat konstantní napětí přesně a spolehlivě, například jako napěťové reference v měřicích přístrojích nebo jako součásti jednoduchých stabilizátorů napětí. V moderních obvodech se často používají i SMD diody pro minimální rozměry.

Základní pochopení zenerova dioda princip je klíčové k využití její schopnosti stabilizace napětí a napěťové reference v praktických aplikacích elektroniky.

Základní vlastnosti a parametry Zenerových diod

Zenerova dioda je speciální polovodičová součástka navržená tak, aby využívala jev Zenerova průrazu pro stabilizaci napětí. Její základní charakteristiky a funkce zajišťují přesnou napěťovou referenci v rozsahu přibližně 3 až 50 V, což je hodnota označovaná jako Zenerovo napětí (U_Z). Toto napětí určuje bod, při kterém dioda začne vést proud v závěrném směru, přičemž nedochází k jejímu poškození.

Maximální proud (I_ZMAX) je parametr, který definuje maximální proud, který dioda může bezpečně propustit při Zenerově průrazu. Tento proud spolu se Zenerovým napětím přímo ovlivňuje ztrátový výkon (P_Z), který se spočítá jako součin U_Z a I_ZMAX. Překročení tohoto výkonu může způsobit přehřátí a poškození diody. Proto je důležité při návrhu obvodů zohlednit tyto limity.

Dopředné napětí Zenerových diod je obvykle v rozmezí 0,6 až 0,7 V, obdobně jako u běžných křemíkových diod. Tento parametr je důležitý při zapojení diody v obvodu, například v kombinaci s rezistorem pro omezení proudu.

Doping polovodiče přímo ovlivňuje šířku depleční oblasti, tedy oblasti vyprázdnění na přechodu PN, která je klíčovým faktorem pro vznik Zenerova průrazu. Vyšší doping zmenšuje depleční oblast a snižuje Zenerovo napětí, což umožňuje přesné nastavení charakteristik diody.

Výhody zenerových diod v elektronických obvodech zahrnují jednoduchost a spolehlivost při stabilizaci napětí a tvorbě napěťových referencí. Nevýhodou je omezený maximální proud a ztrátový výkon, což omezuje jejich použití v obvodech s vysokou zátěží.

Odborná rada: Při navrhování obvodů se zenerovými diodami je nutné pečlivě volit hodnoty proudových omezení, aby se zabránilo překročení ztrátového výkonu, což je častá chyba vedoucí k poruše diody.

Pro detailní technické informace doporučuji konzultovat zdroj na Wikipedii: https://cs.wikipedia.org/wiki/Zenerova_dioda.

Výhody a nevýhody zenerových diod v elektronických obvodech

Zenerovy diody jsou ideální pro aplikace vyžadující stabilizaci napětí v nízkoproudých obvodech a tvorbu spolehlivých napěťových referencí, například v regulátorech napětí nebo ochraně citlivých součástek. Nevhodné jsou však pro vysokoproudé aplikace bez dodatečného chlazení či výkonové regulace, kde jsou vhodnější jiné typy stabilizátorů.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak správně zapojit Zenerovu diodu v elektrickém obvodu?

Správné zapojení Zenerovy diody je klíčové pro její efektivní využití v elektrických obvodech, zejména při stabilizaci napětí a ochraně před přepětím. V této části najdete návod na zapojení zenerovy diody v obvodu s důrazem na polaritu a proudové omezení pomocí rezistoru.

Základní princip zapojení

Zenerova dioda se vždy zapojuje v závěrném směru, tedy katodou k vyššímu potenciálu a anodou k nižšímu. Při dosažení zenerova průrazu začne dioda stabilizovat napětí na své zenerově hodnotě, čímž slouží jako spolehlivá napěťová reference. Pro omezení proudu procházejícího diodou se do série s ní zařazuje rezistor, který chrání diodu před poškozením. Toto zapojení je základem stabilizátorů napětí a zajišťuje, že zenerova dioda pracuje v bezpečném rozsahu parametrů.

Praktické rady pro výběr rezistoru

Výběr rezistoru je zásadní pro správnou funkci zapojení. Hodnota rezistoru se vypočítá podle vztahu mezi vstupním napětím, zenerovým napětím diody a maximálním proudem (I_ZMAX), který dioda snese. Obecně platí vzorec:

R = (V_vstup – V_zener) / I_zmax

kde V_vstup je napětí zdroje, V_zener je zenerovo průrazné napětí diody. Rezistor musí být dimenzován na dostatečný výkon, aby odolal ztrátám. Pokud je rezistor příliš malý, hrozí přehřátí diody a její zničení. Proto je vhodné vybrat rezistor s výkonovou rezervou minimálně 20 %. Tento postup zajistí spolehlivou stabilizaci napětí bez rizika poškození.

Typické chyby při zapojení

Nejčastější chybou je zapojení zenerovy diody v propustném směru, kdy dioda nesplní svou funkci stabilizace. Další chybou je poddimenzovaný rezistor, který neomezuje proud dostatečně a vede k přehřátí a poškození diody. Častá chyba spočívá i v opomenutí správné polarity při montáži, což může způsobit selhání celého obvodu. Proto se doporučuje před zapojením vždy zkontrolovat polaritu a vypočítat vhodnou hodnotu rezistoru podle elektrotechnických parametrů zenerové diody.

1. Určete správnou polaritu – katoda Zenerovy diody připojena k vyššímu potenciálu
2. Vypočítejte hodnotu rezistoru – podle rozdílu vstupního a zenerova napětí a maximálního proudu
3. Zapojte rezistor sériově – mezi zdroj napětí a zenerovu diodu pro proudové omezení
4. Ověřte funkčnost obvodu – měřením napětí za diodou v režimu stabilizace

Tip: Pro povrchové montážní SMD diody platí stejná pravidla zapojení jako pro klasické typy, ale pozor na jejich maximální proud a kapacitanci, která může ovlivnit práci ve vysokofrekvenčních aplikacích.

Hlavní aplikace Zenerových diod v praxi

Zenerova dioda je klíčovou součástkou v elektronických obvodech díky své schopnosti stabilizovat napětí prostřednictvím jevu zvaného Zenerův průraz. Tento efekt umožňuje diodě udržovat konstantní napětí v určitém rozsahu, obvykle mezi 3 a 50 volty. Díky tomu se zenerova dioda často používá jako stabilizátor napětí, což zabraňuje kolísání napětí, které by mohlo poškodit citlivé elektronické komponenty.

Další významné využití zenerových diod je ochrana proti přepětí. Zapojením zenerovy diody paralelně k citlivým částem obvodu lze efektivně omezit maximální napětí, které přes ně může procházet. Tato ochrana je zásadní například v bateriových zdrojích, kde mohou nastat náhlé špičky napětí.

Jako napěťové reference slouží zenerovy diody ve měřicích a regulačních přístrojích. Díky přesnému a stabilnímu referenčnímu napětí jsou ideální pro kalibraci a řízení napětí v různých elektronických systémech.

Praktické aplikace zenerových diod v elektronice zahrnují:

• Stabilizace napětí – udržení konstantního napětí v napájecích zdrojích i při variabilním zatížení
• Ochrana proti přepětí – zamezení poškození citlivých součástek v obvodu
• Napěťová reference – poskytování přesného a stabilního napětí pro měřicí přístroje
• Použití v bateriových zdrojích – ochrana a regulace výstupního napětí v přenosných zařízeních

Tip: Častou chybou při práci se zenerovými diodami je podcenění maximálního proudu diody, což může vést k jejímu poškození. Proto je nutné vždy zkontrolovat specifikace a správně dimenzovat ochranný rezistor.

Zenerovy diody, včetně jejich variant jako SMD dioda, představují jednoduché a spolehlivé řešení pro stabilizaci a ochranu napětí v elektronických obvodech. Jejich hlavní výhody spočívají v jednoduchosti zapojení a nízkých nákladech, avšak nevýhodou může být omezená přesnost a kapacitance diody, která může ovlivnit rychlost přepínání v některých aplikacích. Pro aplikace vyžadující velmi přesnou stabilizaci se proto doporučují speciální referenční zdroje napětí.

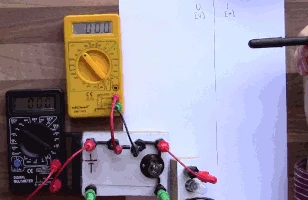

Jak měřit a testovat Zenerovy diody?

Měření a testování Zenerovy diody vyžaduje znalost její polarity a schopnost změřit Zenerovo napětí. Multimetr v režimu diodového testu umožňuje ověřit dopředné napětí, zatímco přesné určení Zenerova průrazu vyžaduje měření v závěrném směru s proudovým omezením. Následující postupy pomohou správně změřit Zenerovu diodu a zjistit, zda funguje správně.

Měření polarity a základního průchodu

Zenerova dioda má polaritu určenou anodou a katodou, což ovlivňuje její chování v obvodu. Při měření multimetrem v režimu diodového testu se ověřuje dopředné napětí, které by mělo být u běžných Zenerových diod kolem 0,6 až 0,7 V.

1. Připojte červený měřicí vodič multimetru na anodu diody.
2. Připojte černý vodič na katodu.
3. Změřte dopředné napětí, které potvrdí správnou polaritu.
4. Prohoďte vodiče a ověřte, že dioda v závěrném směru nevede proud (nebo ukazuje velmi vysoký odpor).

Tento test zajistí, že Zenerova dioda není zkratovaná ani přerušená.

Měření Zenerova napětí

Zenerovo napětí je klíčovou charakteristikou diody, která definuje bod průrazu a stabilizace napětí v obvodu. Měření se provádí v závěrném směru za použití proudového omezení, aby nedošlo k poškození diody.

1. Připojte Zenerovu diodu v závěrném směru k napájecímu zdroji přes rezistor (hodnota rezistoru závisí na specifikaci diody, obvykle 1 kΩ až 10 kΩ).
2. Pomocí voltmetru změřte napětí na diodě při daném proudu.
3. Zaznamenejte napětí, které by mělo odpovídat jmenovitému Zenerovu napětí uvedenému v datasheetu.
4. Pokud je měřené napětí výrazně nižší nebo vyšší, může dioda být vadná.

Tip: Při měření nepřekračujte maximální proud diody, protože to může způsobit její trvalé poškození. Nejčastější chybou je absence proudového omezení, která vede k přetížení.

Tento způsob testování je nezbytný pro správné určení funkčnosti Zenerových diod v aplikacích, jako jsou stabilizátory napětí či napěťové reference. Jak správně změřit Zenerovu diodu multimetrem a zajistit její funkčnost je základem pro efektivní využití v elektronice.

Rozdíly mezi Zenerovými diodami a jinými stabilizačními prvky

Zenerova dioda funguje na principu Zenerova průrazu, což je opakovatelný jev v závěrném směru, kdy udržuje konstantní napětí v rozmezí přibližně 3 až 50 V. Na rozdíl od běžných diod, které vedou proud pouze v dopředném směru a při překročení závěrného napětí dojde k jejich poškození, Zenerova dioda využívá řízený průraz k regulaci napětí bez destrukce. V propustném směru vykazuje typické dopředné napětí 0,6-0,7 V, což je obdobné jako u standardních křemíkových diod.

Ve srovnání s lineárními stabilizátory napětí (TLV) a referenčními zdroji napětí mají Zenerovy diody jednodušší konstrukci a nižší pořizovací cenu. TLV poskytují přesnost regulace často lepší než 1 %, zatímco Zenerovy diody dosahují přesnosti spíše v řádu jednotek procent a jejich stabilita napětí silně závisí na teplotě. Referenční zdroje napětí, používané například v měřicích přístrojích a A/D převodnících, dosahují přesnosti i lepší než 0,01 % a nízkého teplotního koeficientu, což Zenerovy diody nemohou nabídnout.

Zenerovy diody jsou vhodné pro aplikace, kde není kritická vysoká přesnost, například jako ochrana proti přepětí nebo jednoduché stabilizátory napětí v méně náročných obvodech. Naopak pro citlivé analogové obvody, měřicí přístroje nebo kalibraci napětí jsou vhodnější TLV nebo speciální referenční zdroje.

Tip: Častou chybou je poddimenzování maximálního proudu Zenerovy diody (I_ZMAX), což vede k jejímu přehřátí a rychlému poškození. Proto je nutné zvolit diodu s dostatečnou proudovou kapacitou a zajistit vhodné chlazení.

Odborná rada: Při výběru Zenerovy diody zvažte její Zenerovo napětí (U_Z) a maximální ztrátový výkon (P_Z = U_Z × I_ZMAX). Pro stabilizaci napětí pod 6 V je třeba počítat s pozvolnějším průrazem a větší závislostí na teplotě, což může ovlivnit stabilitu obvodu.

Pro aplikace vyžadující rychlé spínání nebo nízké dopředné napětí jsou vhodnější Schottkyho diody, které mají dopředné napětí 0,2-0,4 V, ale nižší maximální závěrné napětí (10-100 V). Pro RF aplikace se používají kapacitní diody (varikapy), které mění kapacitu podle napětí v závěrném směru, což Zenerova dioda neumožňuje.

Zenerovy diody v provedení SMD (například řada BZT52) nabízejí různé velikosti pouzder (SOD-523, SOD-323, SOD-123, SMA, SMB, SMC) s rozdílnými maximálními proudy a tepelnými výkony. Větší pouzdra umožňují lepší odvod tepla a stabilnější provoz při trvalém zatížení, což je klíčové pro dlouhodobou spolehlivost.

Shrnuto, Zenerova dioda představuje levný a jednoduchý stabilizační prvek s nižší přesností a omezenou teplotní stabilitou. Pro méně náročné aplikace je ideální, ale v případech vyžadujících vysokou přesnost a stabilitu je vhodnější použít TLV nebo specializované referenční zdroje.

Teplotní vliv na Zenerovo napětí a stabilizaci

Teplota výrazně ovlivňuje elektrické parametry Zenerových diod, zejména hodnotu Zenerova napětí (U_Z), což přímo ovlivňuje přesnost stabilizace napětí v elektronických obvodech. V této části popisuji konkrétní fyzikální mechanismy teplotní závislosti a její dopad na stabilizační funkci Zenerových diod, včetně praktických doporučení pro minimalizaci teplotních vlivů.

Základní princip teplotní závislosti

Změna teploty modifikuje šířku depleční oblasti PN přechodu a ovlivňuje přenos nosičů náboje v Zenerově diodě. S rostoucí teplotou dochází ke zvýšení energie elektronů a děr, což způsobuje posun Zenerova napětí typicky o několik milivoltů na stupeň Celsia (řádově 2-4 mV/°C podle typu diody). Tento posun je výsledkem kombinace dvou hlavních jevů: Zenerova jevu, který dominuje u diod s U_Z pod 6 V a má záporný teplotní koeficient, a lavinového průrazu u diod s vyšším U_Z, kde teplotní koeficient bývá kladný. U SMD Zenerových diod navíc menší kapacitance a omezený tepelný odvod zesilují citlivost na teplotní změny.

Dopad na stabilizaci napětí

Teplotní koeficient Zenerova napětí přímo ovlivňuje výstupní napětí stabilizátoru, protože i posun o 2-4 mV/°C může při rozsahu provozních teplot −40 °C až +85 °C způsobit kolísání napětí až o 0,5 V. Takové odchylky jsou kritické v aplikacích vyžadujících přesné napěťové reference (například měřicí přístroje nebo přesné analogové obvody). Proto se v praxi používají:

• diody s nízkým teplotním koeficientem (např. speciální Zenerovy diody s kompenzovaným průrazem)
• kompenzační obvody, které vyrovnávají teplotní posun
• paralelní zapojení Zenerových diod s opačným teplotním koeficientem pro vyrovnání změn napětí

Pro koho se Zenerovy diody hodí: spolehlivá stabilizace napětí v běžných aplikacích s mírnými požadavky na přesnost, jako jsou ochranné obvody nebo jednoduché napěťové regulátory.

Pro koho nejsou vhodné: vysoce přesné napěťové reference, kde je potřeba stabilita v řádu stovek mikrovoltů, tam jsou vhodnější speciální referenční diody nebo integrované obvody.

Tip: Pro minimalizaci teplotních vlivů doporučuji zajistit efektivní tepelný odvod a izolaci Zenerovy diody a zvážit použití paralelního zapojení diod s kompenzovanými teplotními koeficienty. Tím lze dosáhnout stabilnějšího napětí v rozsahu provozních teplot −40 až +85 °C a snížit kolísání výstupního napětí pod 10 mV.

Bezpečnostní doporučení pro provoz Zenerových diod

Pro bezpečný provoz Zenerových diod je nezbytné dodržovat základní pravidla týkající se maximálního proudu a odvodu tepla. Správné dimenzování rezistorů a použití tepelných ochran výrazně snižují riziko poruch a prodlužují životnost diody.

Maximální proud a tepelný výkon

Maximální proud (I_ZMAX) představuje nejvyšší proud, který Zenerova dioda může bezpečně vést bez rizika přehřátí. Tento proud souvisí se ztrátovým výkonem (P_Z), který dioda při stabilizaci napětí odvádí. Překročení I_ZMAX způsobuje tepelné poškození, které může vést k trvalé poruše diody. Typicky se maximální proud liší podle typu diody – například u SMD diod bývá nižší než u větších pouzder. Proto je při návrhu obvodu klíčové respektovat tyto základní charakteristiky a funkce zenerových diod.

Ochrana proti přetížení a přehřátí

Rezistor je základní ochranný prvek, který omezuje proud tekoucí Zenerovou diodou a zabraňuje překročení maximálního proudu. Kromě rezistoru může být nutné použít i chladič, zejména při vyšších výkonech, aby se zajistila dostatečná tepelná ochrana. Správná montáž s dostatečným odvodem tepla minimalizuje riziko přehřátí, které je častou příčinou poruch diody v praxi.

• Nepoddimenzovaný rezistor vede k přetížení diody
• Nedostatečný odvod tepla zvyšuje riziko přehřátí
• Použití chladiče zvyšuje spolehlivost a životnost

Tip: Pro optimální stabilizaci napětí je vhodné vždy zkontrolovat, zda je rezistor správně dimenzován vzhledem k Zenerovu průrazu a maximálnímu přípustnému proudu.

Vliv kapacitance Zenerovy diody ve vysokofrekvenčních aplikacích

Kapacitance přechodu Zenerovy diody zásadně ovlivňuje její funkci ve vysokofrekvenčních aplikacích. Tento parametr přímo určuje rychlost přepínání a kvalitu stabilizace napětí v RF obvodech, kde Zenerova dioda slouží jako napěťová reference nebo stabilizátor.

Co je kapacitance přechodu?

Kapacitance přechodu vzniká na rozhraní PN přechodu Zenerovy diody jako elektrická kapacita mezi oblastmi typu P a N. Tato kapacitance, typicky v řádu několika pikofaradů u běžných SMD Zenerových diod (například řady BZT52), funguje jako kondenzátor, který zpomaluje odezvu diody na rychlé změny napětí. Vyšší kapacitance přechodu zvyšuje dobu zotavení (trr) a snižuje rychlost přepínání, což negativně ovlivňuje dynamické vlastnosti diody v obvodech s frekvencemi nad stovky kilohertzů až megahertzů.

Dopad na vysokofrekvenční obvody

V RF aplikacích způsobuje kapacitance přechodu Zenerovy diody zpoždění signálu a zvýšení šumu, což degraduje přesnost udržování konstantního Zenerova napětí (U_Z). Tento efekt narušuje stabilitu regulace napětí a může vést k nestabilitě v citlivých napěťových referencích. Proto je nezbytné vybírat Zenerovy diody s minimální kapacitou přechodu, často pod 5 pF, aby se omezily ztráty signálu a šum v rozsahu stovek MHz.

Tip: Pro vysokofrekvenční obvody doporučuji používat Zenerovy diody s kapacitou přechodu nižší než 5 pF, například SMD typy v pouzdrech SOD-523 nebo SOD-323. Častou chybou je použití standardních Zenerových diod s vyšší kapacitou, což vede k výraznému šumu a zpoždění signálu, zvláště při frekvencích nad 1 MHz.

Pro koho se nízká kapacitance hodí: RF stabilizátory, napěťové reference v komunikačních zařízeních a citlivé měřicí přístroje. Naopak pro běžné nízkofrekvenční stabilizace napětí, například v napájecích zdrojích s frekvencí do několika kHz, není kapacitance přechodu kritická a lze použít standardní Zenerovy diody s vyšší kapacitou.

Časté dotazy

Kde se používá Zenerova dioda?

Používá se hlavně k stabilizaci napětí v rozsahu 3-50 V, ochraně obvodů proti přepětí a jako napěťová reference v elektronických zařízeních.

Jak zapojit Zenerovu diodu?

Zenerova dioda se zapojuje v závěrném směru s rezistorem v sérii pro omezení proudu, čímž stabilizuje napětí v obvodu.

Jak změřím Zenerovu diodu?

Měření provádějte multimetrem v režimu diodového testu, zkontrolujte správnou polaritu a změřte Zenerovo napětí s proudovým omezením.

Jaký je rozdíl mezi Zenerovou a běžnou diodou?

Zenerova dioda je určena k provozu v závěrném směru při přesném průrazném napětí 3-50 V, zatímco běžná dioda vede proud pouze v propustném směru.

Jaké jsou hlavní výhody použití Zenerových diod?

Jednoduchost zapojení, nízká cena a schopnost stabilizovat napětí i při kolísání vstupního napětí jsou hlavními výhodami.

Jaké jsou nejčastější chyby při zapojení Zenerových diod?

Nejčastější chyby jsou špatná polarita diody a poddimenzování rezistoru, což může vést k poškození nebo nesprávné funkci.

Jak teplota ovlivňuje funkci Zenerovy diody?

Teplotní koeficient několika mV/°C mění Zenerovo napětí, což může ovlivnit přesnost stabilizace v rozsahu několika milivoltů.

Jaké jsou bezpečnostní zásady pro provoz Zenerových diod?

Nepřekračujte maximální proud uvedený v datasheetu, používejte rezistory pro omezení proudu a zajistěte dostatečný odvod tepla.

Jaký vliv má kapacitance Zenerovy diody ve vysokofrekvenčních obvodech?

Kapacitance přechodu v řádu pikofaradů může způsobovat zpoždění signálu a zvýšení šumu, což omezuje použití v RF aplikacích.

Jaké existují typy pouzder pro Zenerovy diody?

Zenerovy diody jsou dostupné v SMD pouzdrech typu SOD-523, SOD-323, SOD-123, SMA, SMB a SMC s různými proudovými a tepelnými parametry.

Jaký je princip fungování Zenerovy diody?

Zenerova dioda funguje na principu průrazu Zenerova napětí, které je obvykle mezi 2 a 200 volty, kdy dioda umožní průchod proudu v závěrném směru bez poškození.

Jaké jsou základní parametry Zenerových diod, které je třeba znát?

Mezi základní parametry patří Zenerovo napětí (U_Z), maximální výkon (P_max) a maximální proud (I_max), například U_Z může být 5,6 V a P_max 500 mW.

Jaký je postup při zapojení Zenerovy diody v regulátoru napětí?

Zenerova dioda se zapojuje paralelně k zatížení s odporem v sérii, který omezuje proud, přičemž odpor se volí tak, aby při maximálním proudu dioda nepřekročila své P_max.

Jak se liší Zenerova dioda od Schottkyho diody?

Zenerova dioda je určena pro stabilizaci napětí s průrazem v závěrném směru, zatímco Schottkyho dioda má nízký úbytek napětí v propustném směru, typicky kolem 0,3 V.

Jak ovlivňuje teplotní závislost Zenerovo napětí stabilizaci napětí?

Zenerovo napětí se mění přibližně o -2 mV/°C u diod s napětím kolem 5,6 V, což může vyžadovat kompenzaci v přesných regulátorech napětí.
