Praktický návod na instalaci oběhového čerpadla krok za krokem

Instalace oběhového čerpadla vyžaduje přesný postup, který zajistí správnou funkci topného systému a minimalizuje hydraulický odpor. Naučíte se nejen montáž, ale také elektrické zapojení čerpadla a správné umístění lapače kalu topení. Díky tomu zvládnete instalaci topného čerpadla bezpečně a efektivně vlastníma rukama.

Jak vybrat správné místo pro instalaci oběhového čerpadla

Správné umístění oběhového čerpadla v topném systému přímo ovlivňuje jeho výkon a energetickou efektivitu. Čerpadlo je třeba instalovat na zpětné vedení, ideálně do vzdálenosti do 1 metru od kotle, aby se minimalizoval hydraulický odpor a zajistila stabilní cirkulace teplonosné kapaliny. Umístění blízko kotle také usnadňuje integraci s lapačem kalu topení, který zachytí pevné částice a tím předchází usazování nečistot v čerpadle i potrubí. Vhodné umístění zjednodušuje elektrické zapojení čerpadla a umožňuje efektivní spínání podle provozních podmínek.

Kam přesně zapojit oběhové čerpadlo v topném systému

Oběhové čerpadlo se montuje výhradně na zpětné vedení topného systému, kde se teplonosná kapalina vrací do kotle. Toto umístění snižuje hydraulický odpor systému a zlepšuje tepelnou stabilitu topného okruhu. Doporučuje se instalovat lapač kalu přímo před čerpadlo, přičemž směr proudění vody musí odpovídat šipce na filtru i čerpadle. Pro správnou funkci je nutné zajistit uzavírací ventily před a za čerpadlem, které umožní jeho rychlou výměnu bez vypouštění vody. Instalace obtoku s uzavíracím ventilem vedle čerpadla pomáhá regulovat hydraulický odpor a zajišťuje provoz systému i při výpadku napájení.

Instalace samostatného čerpadla pro více okruhů

V případě víceokruhových topných systémů, například rozdělení vytápění po patrech, je nezbytné instalovat samostatné oběhové čerpadlo pro každý okruh. Tento přístup umožňuje přesné nastavení výkonu oběhového čerpadla podle aktuální potřeby každého topného okruhu, čímž se optimalizuje spotřeba energie a snižuje opotřebení komponentů. Samostatná čerpadla také usnadňují údržbu a minimalizují riziko přetížení hydraulického systému při spínání čerpadla.

Tip: Při instalaci věnujte pozornost správnému směru otáčení rotoru čerpadla, který je označen šipkou na těle zařízení. Nesprávná orientace je častou příčinou poruch a výrazně snižuje životnost čerpadla. Dále dbejte na kvalitní těsnění spojů, aby nedocházelo k únikům vody a korozi spojovacích prvků.

Jaké komponenty a nástroje jsou potřeba pro instalaci

Pro instalaci oběhového čerpadla vlastníma rukama je nezbytné připravit všechny potřebné komponenty a nástroje. Správný výběr součástek i vybavení usnadní montáž a zajistí spolehlivý provoz topného systému.

Seznam potřebných komponent pro instalaci oběhového čerpadla

Pro instalaci topného čerpadla jsou klíčové tyto komponenty: oběhové čerpadlo, lapač kalu topení, uzavírací ventily a obtok. Převlečné matice slouží k pevnému a těsnému spojení jednotlivých částí. Lapač kalu snižuje hydraulický odpor systému a usnadňuje údržbu oběhového čerpadla bez nutnosti vypnutí celého topného okruhu. Uzavírací ventily umožňují odpojení čerpadla pro servis či výměnu. Obtok zajišťuje obcházení čerpadla v případě potřeby. Tyto komponenty tvoří základ pro správné spínání čerpadla a jeho dlouhodobý provoz.

Nástroje potřebné pro montáž oběhového čerpadla

Pro připojení oběhového čerpadla vlastníma rukama jsou nezbytné kvalitní klíče různých velikostí, šroubováky a měřidla délky potrubí. Klíče by měly být nastavitelné i pevné, aby bylo možné bezpečně utáhnout převlečné matice i přírubové spoje. Šroubováky usnadní montáž elektrického zapojení čerpadla a další drobné úpravy. Měřidla délky potrubí zajistí přesné rozměry a minimalizují riziko netěsností. Doporučuji mít po ruce také těsnicí pásky a těsnění pro zajištění správné těsnosti spoje. Správné nástroje zkrátí čas instalace a omezí možnost poškození zařízení.

Tip: Při instalaci dbejte na správné umístění lapače kalu a uzavíracích ventilů, aby bylo možné provádět pravidelnou údržbu bez komplikací.

Krok za krokem návod na instalaci oběhového čerpadla

Návod na instalaci oběhového čerpadla krok za krokem vám pomůže správně umístit a zapojit čerpadlo tak, aby topný systém s kotlem fungoval efektivně a bez poruch. Postup zahrnuje přípravu potrubí, montáž čerpadla s lapačem kalu, připojení obtoku s uzavíracím ventilem, elektrické zapojení i odvzdušnění systému.

Příprava potrubí a výběr místa

Změřte přesnou délku potrubí a připravte spoje podle materiálu – plastové trubky svařte nebo slepte speciálním lepidlem, kovové spoje utáhněte s použitím vhodného těsnění (například teflonová páska nebo konopí). Oběhové čerpadlo instalujte na zpětné vedení topného okruhu co nejblíže kotli, ideálně do vzdálenosti do 1 metru od výstupu kotle, kde je hydraulický odpor nejnižší. Takové umístění zajišťuje optimální cirkulaci teplonosné kapaliny a usnadňuje údržbu oběhového čerpadla.

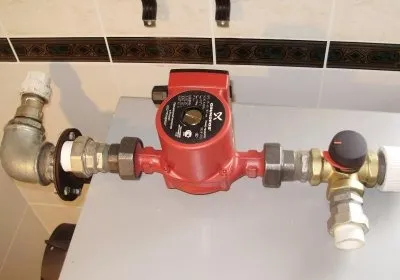

Montáž čerpadla a lapače kalu

Čerpadlo musí být namontováno podle směru rotoru, který je na těle čerpadla označen šipkou. Nesprávná orientace způsobí snížení výkonu nebo poškození zařízení. Před vstupem čerpadla do potrubí instalujte lapač kalu topení (bahenní filtr) s filtrační mřížkou o velikosti ok 0,5 mm, který zachytí pevné částice a usazeniny. Filtr musí být správně orientován podle směru proudění vody, aby se zabránilo zanášení čerpadla a prodloužila se jeho životnost.

Připojení obtoku a uzavíracího ventilu

Součástí instalace je také obtok s uzavíracím ventilem, který umožňuje hydraulické vyrovnání odporu v systému a provoz topného okruhu při odstavení čerpadla. Ventil na obtoku nastavte tak, aby měl stejnou propustnost jako potrubí (například DN 25), což zajistí plynulý průtok. Uzavírací ventil používejte při servisních zásazích, abyste mohli vyměnit čerpadlo bez nutnosti vypouštění vody z topného systému.

Elektrické připojení čerpadla

Elektrické zapojení proveďte na standardní napětí 220 V s připojením tří vodičů: modrý (N – nulový), hnědý nebo černý (L – fáze) a zelenožlutý (uzemnění). Doporučuje se vyhrazená elektrická linka s jističem 6 A a instalace proudového chrániče. Kabel musí být dostatečně dlouhý pro pohodlné připojení a montážní krabice pevně uzavřena šroubem, případně s použitím tmelu proti vlhkosti. Pro ochranu čerpadla před přepětím je vhodné použít stabilizátor nebo záložní zdroj s výkonem minimálně 400 W, protože typické oběhové čerpadlo spotřebovává do 300 W. Spínání čerpadla nastavte pomocí termostatického ovládání, které automaticky reguluje provoz podle teploty topného okruhu.

Odvzdušnění a zkušební spuštění

Po dokončení montáže naplňte topný systém topnou vodou nebo vhodnou chladicí kapalinou, otevřete odvzdušňovací ventil na čerpadle a dalších místech systému, aby unikl veškerý vzduch. Proveďte zkušební start čerpadla a sledujte plynulý chod bez vibrací, hluku a netěsností. Pokud se vyskytnou problémy, například nepravidelný průtok nebo hlučnost, systém propláchněte vodou pod tlakem, aby se odstranily usazeniny a nečistoty, které by mohly způsobit závady.

Častá chyba: Nesprávné umístění čerpadla na přívodní potrubí místo zpětného vedení zvyšuje hydraulický odpor a snižuje účinnost celého topného systému.

Pro koho se instalace hodí: Tento návod je vhodný pro majitele rodinných domů s klasickým kotlem a topným okruhem, kteří mají základní znalosti instalatérských prací a elektrotechniky.

Pro koho není vhodná: Instalace vlastníma rukama se nedoporučuje u složitějších systémů s více topnými okruhy nebo u systémů s elektrickým zapojením vyžadujícím certifikovaného elektrikáře.

Jak správně zapojit elektricky oběhové čerpadlo

Elektrické připojení oběhového čerpadla probíhá na standardní napětí 220 V a vyžaduje tři vodiče: modrý (nulový vodič N), hnědý nebo černý (fázový vodič L) a zelenožlutý (uzemnění). Pro bezpečný provoz je nezbytné, aby instalace čerpadla proběhla na vyhrazené elektrické lince s jističem odpovídajícího výkonu. Doporučuje se také použití stabilizátoru s výkonem 400-450 W, který zajistí ochranu čerpadla před přepětím a kolísáním napětí.

Pro správné elektrické zapojení je vhodné dodržovat platné bezpečnostní normy a předpisy, zejména pokud jde o uzemnění. Nesprávné zapojení může vést k poruchám čerpadla nebo riziku úrazu elektrickým proudem. Pokud si nejste jisti, jak správně zapojit oběhové čerpadlo vlastníma rukama, doporučuji konzultaci s kvalifikovaným elektrikářem.

Jak správně zapojit oběhové čerpadlo vlastníma rukama

Návod na elektrické zapojení oběhového čerpadla krok za krokem začíná identifikací vodičů, pokračuje připojením na vyhrazenou linku a končí kontrolou uzemnění a funkce spínání čerpadla. Správné spínání čerpadla automaticky zvyšuje efektivitu topného systému a snižuje spotřebu energie. Při instalaci topného čerpadla mějte na paměti i lapač kalu topení a hydraulický odpor systému, které ovlivňují výkon a životnost zařízení.

Jak nastavit výkon a spínání čerpadla pro optimální provoz

Nastavení výkonu oběhového čerpadla by mělo přesně odpovídat hydraulickému odporu systému, aby čerpadlo efektivně rozvádělo teplo bez nadměrné spotřeby energie. Obvyklé je zvolit nižší stupeň otáček, který zajistí dostatečný průtok topným okruhem, aniž by zvyšoval tlakové ztráty a opotřebení zařízení. Pro správné spínání čerpadla doporučuji využít automatiku řízenou teplotou topné vody nebo časovým plánem, což výrazně podporuje úsporu energie a prodlužuje životnost.

Jak nastavit oběhové čerpadlo pro optimální výkon a úsporu energie

Při instalaci topného čerpadla je důležité věnovat pozornost elektrickému zapojení čerpadla a také jeho spínání, které by mělo být přizpůsobeno provozním režimům vašeho topení. Správné nastavení rychlosti oběhového čerpadla a jeho automatické spínání minimalizuje zbytečné náklady a přispívá k lepší údržbě oběhového čerpadla v dlouhodobém horizontu. Vhodné je také umístit lapač kalu topení před čerpadlo, aby se zabránilo poškození způsobenému nečistotami.

Tipy pro údržbu a servis oběhového čerpadla

Pravidelná údržba oběhového čerpadla je nezbytná pro jeho spolehlivý a dlouhodobý provoz po instalaci v topném systému. Mezi klíčové úkony patří čištění lapače kalu, který zachycuje pevné částice a tím významně snižuje hydraulický odpor systému a riziko poruch. Součástí údržby je také pravidelná kontrola elektrického připojení čerpadla, včetně stavu vodičů a svorek, aby bylo zajištěno bezpečné a správné spínání čerpadla bez rizika zkratu či přehřátí. Stav těsnění je rovněž kritický, protože opotřebené nebo poškozené těsnění může způsobit únik vody, což ohrožuje celý topný okruh.

Doporučení pro údržbu a servis oběhového čerpadla po instalaci

• Čištění lapače kalu topení minimálně jednou ročně, ideálně před topnou sezónou, pro snížení hydraulického odporu a prevenci usazování nečistot
• Kontrola elektrického připojení čerpadla při každé plánované revizi topného systému, včetně ověření správného zapojení vodičů (N, L, uzemnění) a pevnosti kontaktů
• Přezkoušení těsnění a jeho výměna při zjištění prasklin nebo úniků, což zabraňuje ztrátám vody a poškození okolních komponent
• Provozní test spínání čerpadla po každé změně nastavení výkonu nebo po servisních zásazích, aby bylo zajištěno optimální cirkulování teplonosné kapaliny a energetická efektivita

Tip: Pro maximální úsporu energie a spolehlivost doporučuji již při instalaci zvolit správné místo a způsob zapojení oběhového čerpadla, včetně instalace lapače kalu a správného elektrického připojení na vyhrazenou linku 220 V se třemi vodiči (N, L, uzemnění). Pravidelná kontrola těchto parametrů výrazně prodlužuje životnost čerpadla a minimalizuje riziko poruch.

Řešení běžných problémů při instalaci a provozu čerpadla

Nejčastější chyby při instalaci oběhového čerpadla vlastními silami zahrnují špatný směr rotoru, což způsobuje nesprávný oběh vody a poruchy celého systému. Správné nasměrování rotoru je zásadní pro optimální výkon a snížení hydraulického odporu systému. Další častou chybou je nedostatečné odvzdušnění, které vede k hluku a možným mechanickým závadám čerpadla. Při instalaci topného čerpadla je proto nutné provést důkladné odvzdušnění topného okruhu.

Elektrické zapojení čerpadla vyžaduje pečlivou kontrolu, protože chybné připojení vodičů může způsobit nefunkčnost nebo poškození zařízení. Doporučuje se dodržet návod na instalaci oběhového čerpadla a využít tipy a triky pro instalaci oběhového čerpadla doma, například správné spínání čerpadla a připojení na vhodný elektrický obvod.

Dalším zdrojem problémů jsou netěsnosti v místě připojení, které mohou vést ke ztrátám vody a snížení tlaku. Pravidelná údržba oběhového čerpadla včetně kontroly a čištění lapače kalu topení pomáhá předcházet zanesení filtru a udržet výkon čerpadla na optimální úrovni. Pro úspěšnou instalaci je klíčové vybrat správné místo a způsob zapojení oběhového čerpadla tak, aby se minimalizoval hydraulický odpor a zlepšila funkčnost topného okruhu.

Časté dotazy k instalaci oběhového čerpadla

Otázka: Kam se obvykle instaluje oběhové čerpadlo v topném systému?

Oběhové čerpadlo se instaluje na zpětné vedení topného systému, nejčastěji co nejblíže kotli. Tento způsob zajišťuje efektivní cirkulaci teplonosné kapaliny a minimalizuje hydraulický odpor systému.

Otázka: Jak správně zapojit elektricky oběhové čerpadlo?

Elektrické zapojení čerpadla vyžaduje připojení na 220 V s modrým vodičem N, fázovým L a zelenožlutým uzemněním. Doporučuje se vyhrazená elektrická linka a stabilizátor s výkonem 400-450 W pro ochranu zařízení.

Otázka: Na jaký stupeň výkonu nastavit oběhové čerpadlo?

Výkon nastavte podle hydraulického odporu topného systému. Správné nastavení zajišťuje optimální cirkulaci a snižuje spotřebu energie, obvykle jde o 1 až 3 rychlostní stupně.

Otázka: Jak spínat oběhové čerpadlo pro úsporu energie?

Čerpadlo je vhodné spínat automaticky podle teploty nebo časového plánu, čímž lze snížit spotřebu elektřiny až o 20 %.

Otázka: Co je lapač kalu a proč je důležitý?

Lapač kalu je filtr umístěný před čerpadlem, který zachycuje pevné nečistoty a zabraňuje jejich průniku do čerpadla, čímž prodlužuje jeho životnost a snižuje poruchovost.

Otázka: Jak odvzdušnit oběhové čerpadlo po instalaci?

Po naplnění topného systému otevřete odvzdušňovací ventil na čerpadle a nechte uniknout vzduch, dokud nezačne téct čistá kapalina bez bublinek.

Otázka: Jaké jsou nejčastější chyby při instalaci oběhového čerpadla?

Mezi nejčastější chyby patří nesprávný směr rotoru, zanesený filtr, nesprávné elektrické zapojení a nedostatečné odvzdušnění systému.

Otázka: Jak dlouho trvá instalace oběhového čerpadla?

Standardní instalace trvá obvykle do 60 minut, u ocelových rozvodů může být potřeba více času kvůli svařování a přípravě spojů.

Otázka: Proč je důležitý obtok s uzavíracím ventilem?

Obtok umožňuje provoz topného systému i při odstavení čerpadla a usnadňuje jeho výměnu bez nutnosti vypouštění vody.

Otázka: Jaké nástroje jsou potřeba pro instalaci oběhového čerpadla?

Budete potřebovat klíče na matice, šroubováky, měřidlo délky potrubí a vhodné těsnicí materiály.

Otázka: Může jeden topný systém mít více čerpadel?

Ano, pokud má systém více topných okruhů, je vhodné každému přiřadit samostatné čerpadlo pro lepší regulaci.

Otázka: Jak často je potřeba servisovat oběhové čerpadlo?

Údržba by měla probíhat minimálně jednou ročně, zahrnuje čištění lapače kalu a kontrolu těsnění, aby se předešlo poruchám.

Otázka: Co dělat, pokud čerpadlo hlučí nebo nefunguje správně?

Zkontrolujte směr rotoru, zda je systém správně odvzdušněný, a zda není zanesený filtr. Pokud problém přetrvává, doporučuje se odborný servis.

Otázka: Jak zajistit bezpečnost při elektrickém zapojení čerpadla?

Použijte vyhrazenou elektrickou linku s řádným uzemněním, správně označené vodiče a ideálně stabilizátor napětí, aby nedošlo k přepětí.

Otázka: Jak správně nastavit rychlost oběhového čerpadla?

Rychlost nastavte podle aktuální potřeby topného systému a hydraulického odporu, většina čerpadel nabízí 3 rychlostní stupně pro úsporu energie a komfort.
