Přehled průměrů a rozměrů polypropylenových trubek pro instalace
Polypropylenové trubky patří mezi nejpoužívanější materiály pro rozvody vody a topení díky své odolnosti a snadné instalaci. Přesné průměry a rozměry PPR trubek ovlivňují jejich funkčnost a životnost celé instalace. Správný výběr vhodného rozměru a porozumění barevnému značení pomůže předejít častým chybám při montáži.
🔍 Nejdůležitější fakta
- Polypropylenové trubky se vyrábějí v průměrech od 12 mm do 160 mm podle třídy A.
- Standardní tloušťky stěn jsou rozděleny do sérií S 5, S 3,2 a S 2,5 s tloušťkou až 10,1 mm u DN 50.
- Tlakové řady PN určí vhodnost trubek pro teploty od 45 °C (PN 10) až do 95 °C (PN 25).
- Délka trubek se běžně pohybuje mezi 4 a 24 metry, některé jsou dostupné ve svitcích do 180 mm průměru.
- Polypropylenové trubky mají životnost minimálně 50 let a vysokou odolnost vůči chemikáliím a korozi.
Standardní průměry polypropylenových trubek pro instalace
Standardní průměry polypropylenových trubek pro instalace se pohybují v rozsahu od 12 mm do 160 mm vnějšího průměru (OD), přičemž jmenovitý průměr (DN) odpovídá tomuto rozměru. Pro vodovodní rozvody jsou nejčastěji používány průměry 20, 25 a 32 mm, které zajišťují optimální průtok a montážní kompatibilitu. Polypropylenové trubky (PP-R) se vyrábějí podle třídy A, která stanovuje přesné rozměry a tloušťky stěn.
Tyto rozměry polypropylenových trubek jsou klíčové pro správný návrh a realizaci instalací, přičemž volba průměru ovlivňuje průtok vody i tlakové ztráty. Podle normy se průměry PPR trubek standardizují tak, aby usnadnily spojování s běžnými tvarovkami, například PP-RCT kolena a dalšími spojkami. Barevné značení PPR trubek pomáhá rychle identifikovat typ a určení trubky v instalaci.
Tabulka průměrů a rozměrů polypropylenových trubek pro instalace
| Jmenovitý průměr DN (mm) | Vnější průměr OD (mm) | Použití |
|---|---|---|
| 20 | 20 | Vodovodní rozvody |
| 25 | 25 | Vodovodní rozvody |
| 32 | 32 | Vodovodní rozvody |
| 110 | 110 | Kanalizace a větší rozvody |
Tloušťky stěn polypropylenových trubek a jejich význam
Tloušťka stěny polypropylenových trubek je klíčovým faktorem ovlivňujícím jejich mechanickou pevnost a schopnost odolávat tlaku v instalacích. Polypropylenové trubky se vyrábějí v několika sériích, které definují právě tloušťku stěny a tím i vhodnost pro různé typy rozvodů vody a topení.
Typické tloušťky stěn u sérií S 5, S 3,2 a S 2,5
Polypropylenové trubky se standardně vyrábějí v sériích S 5, S 3,2 a S 2,5. Tyto série určují tloušťku stěny trubek, která se liší podle požadované pevnosti a tlakové odolnosti. U nejtenčí série S 5 je tloušťka stěny například u DN 50 (vnější průměr 50 mm) přibližně 4,6 mm. Série S 3,2 nabízí střední tloušťku stěny kolem 6,5 mm, zatímco série S 2,5 u DN 50 dosahuje tloušťky až 10,1 mm. Silnější stěna v sérii S 2,5 zajišťuje větší pevnost a vyšší tlakové zatížení, což je vhodné pro náročnější instalace s vyšším provozním tlakem. Tento systém sérií pomáhá zvolit správné rozměry PPR trubek podle požadavků konkrétního rozvodu vody nebo topení (zdroj: eagri.cz).
| Série | DN 50 tloušťka stěny (mm) | Vhodnost použití |
|---|---|---|
| S 5 | 4,6 | Nízkotlaké rozvody, domácí instalace |
| S 3,2 | 6,5 | Střední tlak, běžné instalace |
| S 2,5 | 10,1 | Vysokotlaké aplikace, průmysl |
Vliv tloušťky stěny na pevnost a tlakovou odolnost trubek
Tloušťka stěny polypropylenové trubky přímo určuje její pevnost a maximální tlak, který trubka dokáže bezpečně vydržet. Vyšší tloušťka stěny znamená větší mechanickou odolnost proti deformacím a prasknutí při provozním tlaku vody. U instalací s vyšším tlakem, například u hlavních přívodů vody nebo topných rozvodů, je proto nezbytné použít trubky s tloušťkou stěny odpovídající sérii S 3,2 nebo S 2,5. Naopak série S 5 s tenčí stěnou se hodí pro méně náročné aplikace s nižším tlakem. Při výběru správného průměru a tloušťky stěny je doporučené konzultovat přehled průměrů a tlouštěk stěn polypropylenových trubek, aby se zajistila dlouhodobá bezpečnost a spolehlivost vodovodních i topných rozvodů.
Tip: Častou chybou je použití trubek s nedostatečnou tloušťkou stěny v instalacích s vyšším tlakem, což může vést k prasknutí nebo úniku vody. Pro domácí instalace s běžným tlakem postačí série S 5 nebo S 3,2, ale pro průmyslové a náročné aplikace je nutné volit sérii S 2,5.
—
Zdroj informací: eagri.cz – technické normy a přehledy rozměrů polypropylenových trubek
Tlakové řady (PN) a teplotní odolnost polypropylenových trubek
Tlaková řada (PN) udává maximální provozní tlak polypropylenových trubek při určité teplotě a je klíčová pro správný výběr trubek do instalací. Polypropylenové trubky se vyrábějí v tlakových řadách PN 10, PN 16, PN 20 a PN 25, které určují jejich mechanickou odolnost a teplotní limity.
PN 10 je nejnižší řada, vhodná pro studenou vodu a podlahové vytápění s maximální teplotou do 45 °C. Tento typ se často používá tam, kde není potřeba vysoká tlaková nebo teplotní odolnost. PN 16 a PN 20 jsou univerzálnější, vhodné pro běžné vodovodní instalace s provozní teplotou do 70 °C. Naopak PN 25 nabízí nejvyšší pevnost a teplotní odolnost až do 95 °C, což je ideální pro rozvody teplé vody a topení s vyššími nároky.
Pro orientaci uvádíme přehled tlakových řad a teplotních limitů:
| Tlaková řada (PN) | Maximální provozní teplota | Vhodné použití |
|---|---|---|
| PN 10 | 45 °C | Studená voda, podlahové topení |
| PN 16 | 70 °C | Běžné vodovodní instalace |
| PN 20 | 70 °C | Vyšší tlakové instalace |
| PN 25 | 95 °C | Topení, rozvody teplé vody |
Tip: Barevné značení PPR trubek často odpovídá jejich PN řadě, což usnadňuje rychlou identifikaci vhodného materiálu na stavbě. Při výběru rozměrů a průměrů PPR trubek pro vodu je nutné zohlednit také jejich tlakové parametry spolu s teplotní odolností.
Jaké jsou běžné průměry polypropylenových trubek pro instalace
Průměry PPR trubek se pohybují od 16 mm do 110 mm, přičemž rozměry a tloušťky se volí podle potřeb instalace a tlakového zatížení. Správná kombinace průměru a PN řady zajistí dlouhodobou spolehlivost rozvodu vody i topení.
Délka a formáty dodání polypropylenových trubek
Polypropylenové trubky se vyrábějí v různých délkách, které obvykle sahají od 4 do 24 metrů. Pro průměry do 180 mm jsou často dostupné také ve svitcích, což usnadňuje manipulaci a instalaci zejména v menších prostorech nebo při nepravidelných trasách vedení.
Rozměry PPR trubek a jejich délka se značně liší podle typu – jednovrstvé trubky mají jednodušší konstrukci, zatímco vícevrstvé trubky, například typ PP-RCT, nabízejí vyšší tepelnou a tlakovou odolnost. Vícevrstvé trubky proto bývají mírně silnější při stejném vnějším průměru, což ovlivňuje jejich rozměry a hmotnost.
Praktický přehled délky a formátů polypropylenových trubek:
- Standardní délky trubek: 4, 6, 12 a 24 metrů
- Svitky: dostupné do průměru 180 mm, délka svitků obvykle 50 až 100 metrů
- Vícevrstvé trubky mají větší tloušťku stěn pro lepší mechanickou odolnost

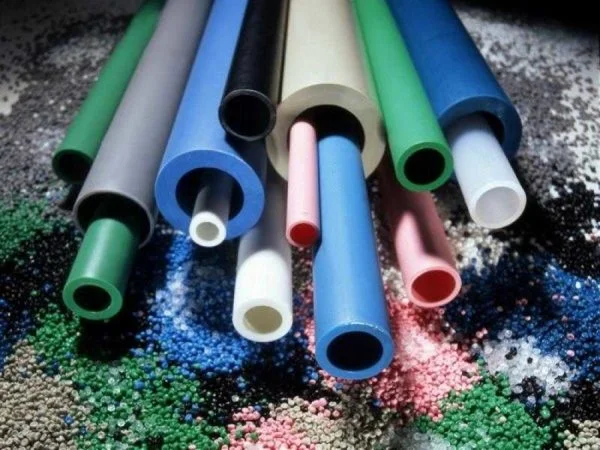

- Barevné značení PPR trubek usnadňuje identifikaci typu a použití
Tip: Při výběru délky trubek zvažte především rozměry instalace a potřebu minimalizovat počet spojů, což snižuje riziko netěsností. Pro složitější rozvody vody doporučuji využít tabulku průměrů a rozměrů polypropylenových trubek pro instalace, která přehledně ukazuje souvislosti mezi průměry, tloušťkou stěn a vhodností použití.
Jak se značí a měří průměry polypropylenových trubek?
Pro správné použití polypropylenových trubek v instalacích je nezbytné pochopit, jak se značí a měří jejich průměry. V této části se zaměříme na jmenovitý průměr DN, skutečný vnější průměr a vnitřní průměr týkající se průtočného profilu trubek.
Co je jmenovitý průměr DN?
Jmenovitý průměr DN (diameter nominal) označuje standardizovanou velikost trubky, která nesouhlasí přesně s milimetrovým rozměrem. DN slouží k jednotnému pojmenování průměrů polypropylenových trubek bez nutnosti uvádění přesného vnějšího či vnitřního průměru.
Rozdíl mezi vnějším průměrem a DN
Skutečný vnější průměr trubky, označovaný jako d_em, je vždy mírně větší než jmenovitý průměr DN. Například polypropylenová trubka s označením DN 12 má d_em přibližně 12,3 mm. Tento rozdíl je nutný pro přesné spojování a montáž instlačních prvků.

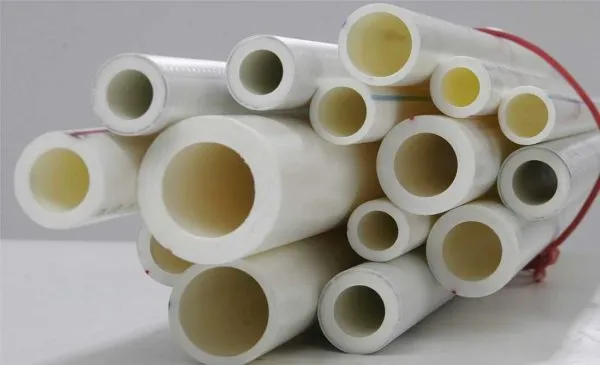

Vnitřní průměr a průtočný profil
Vnitřní průměr trubky je dán tloušťkou stěny polypropylenu. Vyšší tloušťka stěny znamená menší průtočný profil, což ovlivňuje průtok vody. U PPR trubek se tloušťka stěny liší podle série (např. SDR 7,4 nebo SDR 11), což přímo mění vnitřní průměr a tím i hydraulické vlastnosti.
| DN (mm) | Vnější průměr d_em (mm) | Tloušťka stěny (mm) | Vnitřní průměr (mm) |
|---|---|---|---|
| 12 | 12,3 | 2,0 | 8,3 |
| 20 | 20,0 | 2,8 | 14,4 |
| 25 | 25,0 | 3,7 | 17,6 |
Tip: Při výběru průměru PPR trubky vždy zkontrolujte nejen DN, ale i tloušťku stěny, protože ta určuje skutečný průtočný profil a tím vhodnost trubky pro danou instalaci.
Rozdíly mezi PP-R a PP-RCT v rozměrech a vlastnostech
Polypropylenové trubky typu PP-R a PP-RCT patří k nejpoužívanějším materiálům pro rozvody vody a topení. Hlavní rozdíl spočívá v odolnosti vůči teplu a tepelném chování, které ovlivňují i praktické rozměry PPR trubek. PP-RCT (Polypropylen Random Crystalline Temperature) má až třikrát nižší tepelnou roztažnost než klasický PP-R, což znamená menší deformace při změnách teploty. Tato vlastnost umožňuje přesnější rozměry trubek a delší životnost instalace.
Životnost PP-RCT trubek je minimálně 50 let, zatímco u PP-R se pohybuje okolo 15 let. Z tohoto důvodu se PP-RCT častěji používá tam, kde je vyžadována vyšší tepelná odolnost a trvanlivost, například v rozvodech teplé vody nebo vytápění.
Přehled průměrů a tlouštěk stěn polypropylenových trubek
| Typ materiálu | Průměr trubky (mm) | Tloušťka stěny (mm) | Životnost (let) | Tepelná roztažnost |
|---|---|---|---|---|
| PP-R | 16, 20, 25, 32, 40 | 2,0-4,0 | 15 | Vyšší |
| PP-RCT | 16, 20, 25, 32, 40 | 2,0-4,5 | ≥ 50 | Nízká |
Tip: Pro rozvody teplé vody doporučuji volit trubky s nižší tepelnou roztažností, tedy PP-RCT, protože minimalizují riziko prasknutí a deformací v důsledku teplotních změn. Častá chyba je zaměňování průměrů bez ohledu na typ materiálu, což může vést k nesprávné kompatibilitě spojů nebo nedostatečné životnosti.
Pro domácí instalace s běžnou teplotní zátěží může stačit standardní PP-R, avšak u náročnějších aplikací, kde jsou požadavky na dlouhodobou odolnost, je vhodnější PP-RCT.
Doporučené normy a dilatační spáry při montáži polypropylenových trubek
Dilatační spáry jsou klíčovým prvkem montáže polypropylenových trubek, protože kompenzují jejich tepelnou roztažnost a zabraňují deformacím během provozu. Dodržení norem a správných postupů při instalaci těchto spár výrazně prodlužuje životnost rozvodů a zamezuje poškození.
Proč jsou dilatační spáry důležité?
Polypropylenové trubky se při zahřátí prodlužují až o 1,5-2 mm na metr délky, což může vést k deformacím a prasklinám, pokud montáž nepočítá s dilatacemi. Dilatační spáry umožňují trubkám volný pohyb a eliminují napětí vznikající tepelnou roztažností. Bez správných dilatačních spár dochází často k trvalému poškození instalace.
Jak správně instalovat dilatační spáry
Montáž polypropylenových trubek musí respektovat normy ČSN EN, které stanovují pravidla pro dilatační spáry.
- Určete délku potrubí a vypočítejte potřebnou délku dilatační spáry podle tabulek průměrů PPR trubek a tepelné roztažnosti.
- Instalujte pevné body a upevňovací prvky tak, aby umožnily pohyb trubek v místě dilatačních spár.
- Použijte vhodné PP-RCT koleno nebo jiné tvarovky pro uvolnění napětí v rozvodu.
- Zajistěte, aby dilatační spáry nebyly příliš malé, jinak nebude kompenzace tepelných pohybů dostatečná.
Příklad doporučených rozměrů dilatačních spár
Pro rozvody vody s běžnými průměry polypropylenových trubek se doporučuje dilatační spára dlouhá minimálně 10 mm na každý metr trubky. U instalací přes 5 metrů je vhodné přidat kompenzační smyčky nebo použít dilatační objímky. Tyto rozměry zajišťují dostatečnou kompenzaci tepelné roztažnosti a prevenci deformací.
FAQ: Časté dotazy o průměrech a rozměrech polypropylenových trubek
Otázka: Jaký je standardní průměr polypropylenové trubky pro vnitřní rozvody vody?
Standardní průměry PPR trubek jsou 20 mm, 25 mm a 32 mm, což pokrývá většinu běžných domácích instalací pro pitnou vodu.
Otázka: Jaká je tloušťka stěny u série S 3,2 u DN 50?
Tloušťka stěny u série S 3,2 pro trubky DN 50 činí přibližně 8,3 mm, zajišťující odpovídající pevnost a tlakové vlastnosti.
Otázka: Co znamená označení PN u polypropylenových trubek?
PN (tlaková řada) vyjadřuje maximální pracovní tlak trubky v barech, například PN 10 až PN 25 podle normy.
Otázka: Pro jaké teploty jsou vhodné trubky s označením PN 16?
PN 16 trubky snesou teploty do 60 °C, vhodné pro teplou i studenou vodu v běžných domácích instalacích.
Otázka: Jaká je běžná délka polypropylenových trubek?
Standardní délky jsou 4, 6, 12 a 24 metrů; větší průměry bývají dostupné také ve svitcích.
Otázka: Jaký je rozdíl mezi DN a skutečným vnějším průměrem trubky?
DN je jmenovitý průměr; skutečný vnější průměr (d_em) je mírně větší, například DN 12 má d_em 12,3 mm.
Otázka: Jaký je minimální poloměr ohybu polypropylenových trubek?
Minimální poloměr ohybu závisí na průměru, ale bez použití tvarovek nelze ohýbat o 90°; například u DN 20 je doporučený minimální poloměr 100 mm.
Otázka: Jaká je životnost polypropylenových trubek PP-RCT?
PP-RCT trubky mají životnost minimálně 50 let díky vyšší odolnosti vůči teplu a tlaku.
Otázka: Jak se značí tloušťka stěny u polypropylenových trubek?
Tloušťka stěny je označována sériemi S, například S 5, S 3,2 nebo S 2,5, které určují pevnost a tlakové vlastnosti.
Otázka: Jaké jsou doporučené dilatační spáry pro polypropylenové trubky?
Dilatační spáry se navrhují podle délky a teplotního rozsahu instalace, aby se snížilo riziko deformace vlivem tepelné roztažnosti.
Otázka: Jaké jsou běžné průměry polypropylenových trubek používaných v domácích instalacích?
Nejčastější průměry jsou DN 20, DN 25, DN 32 a DN 40, vhodné pro většinu rozvodů vody v bytových domech.
Otázka: Jaké jsou standardní tloušťky stěn u polypropylenových trubek s označením S 5?
U série S 5 je tloušťka stěny u DN 20 přibližně 4 mm, což zvyšuje odolnost proti tlaku a mechanickému poškození.
Otázka: Jaký je význam barevného značení na polypropylenových trubkách?
Barevné značení PPR trubek (například modrá pro studenou vodu, červená pro teplou) usnadňuje orientaci při instalaci a prevenci chyb.
Otázka: Jaký je maximální provozní tlak pro polypropylenové trubky označené PN 20?
PN 20 trubky vydrží maximální tlak 20 barů při teplotě do 20 °C, čímž jsou vhodné i pro náročnější aplikace.
Otázka: Jaká je doporučená délka polypropylenových trubek dodávaných na trh?
Obvyklá dodávaná délka je 4 metry, což umožňuje snadnou manipulaci a efektivní instalaci i v omezených prostorech.
Tabulka průměrů a rozměrů polypropylenových trubek pro instalace
| DN (mm) | Vnější průměr (mm) | Tloušťka stěny S 5 (mm) | Tlaková řada (PN) | Standardní délka (m) |
|---|---|---|---|---|
| 20 | 20 | 4 | 10 – 20 | 4, 6, 12 |
| 25 | 25 | 4,5 | 10 – 20 | 4, 6, 12 |
| 32 | 32 | 5,8 | 10 – 20 | 4, 6, 12 |
| 50 | 50 | 8,3 (S 3,2) | 10 – 16 | 4, 6, 12 |
Tip: Při výběru průměru PPR trubky pro domácí instalaci zvažte tlakové a teplotní požadavky systému, protože poddimenzování vede k poklesu průtoku a nadměrné tloušťky stěn zbytečně zvyšují náklady. Barevné značení usnadní správnou instalaci, ale vždy kontrolujte technické listy výrobce.
