Jak zjistit a najít vodovodní potrubí ve zdi rychle a bezpečně

Lokalizace vodovodního potrubí ve zdi vyžaduje kombinaci správné techniky a kvalitního vybavení, abyste předešli nákladnému poškození rozvodů při vrtání. Pomocí detektoru kovů, termokamery nebo sledování tras vedení spolehlivě určíte přesnou polohu trubek i v hustě zastavěných příčkách.

Jak přesně lokalizovat vodovodní potrubí ve zdi pomocí moderních přístrojů

Pro zjištění, kde se nachází vodovodní potrubí ve zdi, využijte kombinaci termovizní techniky a detektorů kovu, které spolehlivě odhalí trasu instalací pod omítkou. Lokalizace vodovodního potrubí probíhá nejčastěji na základě měření tepelných emisí povrchu stěny nebo detekce kovových prvků, což je zásadní pro zajištění bezpečnosti při vrtání.

Jak funguje termokamera při lokalizaci vodovodních trubek ve zdi?

Termokamera představuje nejefektivnější způsob, jak najít vodovodní potrubí ve zdi bez nutnosti zásahu do konstrukce. Přístroj detekuje minimální teplotní rozdíl až 0,1 °C na povrchu stěny, čímž vykreslí trasu trubek vedoucích teplou vodu. S přesností lokalizace 10 x 10 cm dokáže vizualizovat i hlouběji uložené rozvody. Odborná rada: Pokud hledáte plastové trubky ve zdi, termokamera vyžaduje aktivní průtok teplé vody, aby se vytvořil potřebný tepelný kontrast oproti okolnímu zdivu. I když je termokamera cena vyšší investicí, pro komplexní rekonstrukce se její pořízení vyplatí. Častá chyba: Měření bezprostředně po vypnutí topení nebo ohřevu vody, kdy se stěna ještě nestačila ustálit a tepelný obraz je nečitelný.

Jak se používá detektor kovu k vyhledání kovových potrubí ve zdi?

Detektor kovu slouží k identifikaci kovových součástí, jako jsou měděné nebo ocelové trubky, které jsou běžnou součástí vodovodních rozvodů. Zařízení vysílá elektromagnetické pole, které při kontaktu s kovem změní svou frekvenci a akusticky či vizuálně upozorní na přítomnost překážky. Toto řešení je ideální pro potvrzení trasy před vrtáním, protože eliminuje riziko poškození kovového potrubí. Pro koho se hodí: Tento přístroj je ideální pro majitele starších domů s kovovými rozvody. Naopak pro detekci plastových trubek ve zdi je detektor kovu nepoužitelný, pokud v nich nejsou kovové montážní prvky. Bezpečnost při vrtání závisí na tom, zda předem ověříte hloubku uložení trubky, což kvalitní detektor zobrazí na displeji.

Jak bezkontaktní teploměr pomáhá při identifikaci teplých míst na zdi?

Bezkontaktní teploměr funguje na principu infračerveného záření, které umožňuje identifikovat teplá místa na povrchu zdi indikující průchod teplé vody. Tento přístroj je vhodný jako doplněk k termokameře, pokud potřebujete rychle potvrdit podezření na konkrétním úseku. Pomocí laserového zaměřovače postupně snímáte povrch zdi a sledujete výkyvy teploty v řádech desetin stupně. Detektor vody ve zdi tohoto typu vyžaduje trpělivost, protože musíte pomalu prohledávat plochu centimetr po centimetru. V praxi se osvědčuje vytvoření rastru na zdi, který vám usnadní systematické hledání. Pamatujte, že bezkontaktní teploměr vám neřekne, kde vede potrubí, pokud je voda v systému studená nebo pokud je trubka uložena hlouběji než 5 cm pod omítkou.

Jaké jsou ideální podmínky pro použití termokamery a bezkontaktního teploměru?

Pro dosažení přesných výsledků při hledání potrubí musí být splněny specifické fyzikální parametry. Suchá zeď je základním předpokladem, protože vlhkost zkresluje tepelný obraz a snižuje přesnost měření. Důležité je udržovat v trubkách teplotní rozdíl minimálně 0,1 °C oproti okolnímu zdivu, což zajistíte zapnutím topení nebo puštěním teplé vody na několik minut před samotným měřením. Na co si dát pozor: Průvan nebo přímé sluneční záření dopadající na měřenou stěnu mohou vytvořit falešné tepelné mapy, které znemožní lokalizaci. Pokud se pokoušíte zjistit, kde je vodovodní potrubí ve zdi v letních měsících, může být dosažení dostatečného teplotního kontrastu obtížné. V takovém případě doporučuji krátkodobě zvýšit teplotu vody v celém systému nebo využít detektor plastového potrubí s aktivním vyhledávacím signálem.

Jak využít bezkontaktní teploměr a termokameru pro detekci potrubí

Lokalizace vodovodního potrubí pomocí tepelných rozdílů představuje efektivní metodu pro určení trasy trubek bez nutnosti zásahu do konstrukce. Pro úspěšné měření je klíčová stabilní teplota povrchu a správná technika snímání.

Podrobný návod na použití bezkontaktního teploměru

Bezkontaktní teploměr měří povrchovou teplotu zdi v konkrétním bodě, což vyžaduje trpělivost při mapování plochy. Pokud vás zajímá, jak zjistit kde je vodovodní potrubí ve zdi, postupujte systematicky po malých úsecích.

1. Nastavení přístroje – zvolte režim měření povrchové teploty s vysokou emisivitou materiálu stěny.
2. Skenování stěny – pohybujte se v pravidelné mřížce po 5 centimetrech a zaznamenávejte naměřené hodnoty.
3. Identifikace odchylek – hledejte linie s vyšší nebo nižší teplotou, které signalizují plastové trubky ve zdi.

Odborná rada: Častá chyba je příliš rychlý pohyb přístrojem, který znemožní ustálení senzoru na teplotě daného bodu.

Optimální podmínky pro termokameru

Termokamera funguje nejlépe za situace, kdy je v systému přítomna tekoucí teplá voda a zeď je zcela suchá. Suchá zeď nezkresluje tepelný obraz odpařováním vlhkosti, což je zásadní pro přesnou lokalizaci vodovodního potrubí. Zapnuté topení v místnosti vytvoří potřebný tepelný gradient, díky němuž termokamera jasně vykreslí trasu trubek. Přestože termokamera cena přístrojů klesá, stále jde o investici vhodnou pro přesnou diagnostiku.

Tip: Tato metoda se hodí pro detekci úniků v běžných omítkách, ale není vhodná pro stěny s vysokou tepelnou izolací, která prostup tepla zcela eliminuje.

Jak najít kovové a plastové potrubí pomocí detektorů

Lokalizace vodovodního potrubí vyžaduje správný přístup podle materiálu trubek. Detektor kovu spolehlivě lokalizuje kovové potrubí, protože reaguje na magnetické pole vytvořené kovem. U stěn z cihel či betonu tyto přístroje běžně dosahují hloubky detekce 5 až 10 centimetrů. Častá chyba: uživatelé zapomínají, že detektor kovu neodhalí plastové trubky ve zdi, což vede k poškození instalace při vrtání.

Jak pomocí detektoru najít plastové vodovodní potrubí ve zdi

Plastové potrubí neobsahuje kov, proto jej běžný detektor kovu neodhalí. Pro tyto účely se využívá detektor plastového potrubí nebo bezkontaktní teploměr, který snímá rozdíly teplot na povrchu stěny. Profesionální termokamera pak zobrazí přesný průběh trasy díky teplotnímu rozdílu vody v trubkách.

• Detektor kovu: základní nástroj pro měď a ocel, ceny začínají na 800 Kč.
• Termokamera: ideální pro plast, cena pronájmu se pohybuje kolem 500 až 1 000 Kč za den.
• Detektor vody ve zdi: specializovaný přístroj pro lokalizaci úniků a trasování vedení.

Odborná rada: Detektor se hodí pro kutily připravující instalaci poliček, zatímco termokameru využijete při hledání skrytých rozvodů v novostavbách. Bezpečnost při vrtání zajistíte kombinací více metod, zejména pokud neznáte přesnou dokumentaci rozvodů.

Jak postupovat při lokalizaci potrubí bez stavební dokumentace

Absence stavební dokumentace komplikuje rekonstrukce, přesto je lokalizace vodovodního potrubí bez bourání zdi možná pomocí systematického měření a pozorování. Cílem je vytvořit si vlastní plán, který vám zajistí bezpečnost při vrtání. Většina současných rozvodů je z plastu, což jejich detekci ztěžuje, proto je nutné kombinovat vizuální stopy s technickými metodami.

Založení referenčního bodu

Pro přesné měření polohy potrubí vždy zvolte pevný referenční bod, například roh místnosti nebo střed zárubně dveří. Od tohoto místa následně měřte vzdálenosti k odbočkám či svislým rozvodům. Tento bod musí zůstat neměnný i po případných úpravách povrchů, jako je omítání nebo instalace sádrokartonu, protože slouží jako výchozí souřadnice pro jakýkoliv budoucí zásah do konstrukce. Bez znalosti tohoto bodu jsou následná měření bezcenná.

Zaznamenání vizuálních stop a fotografií

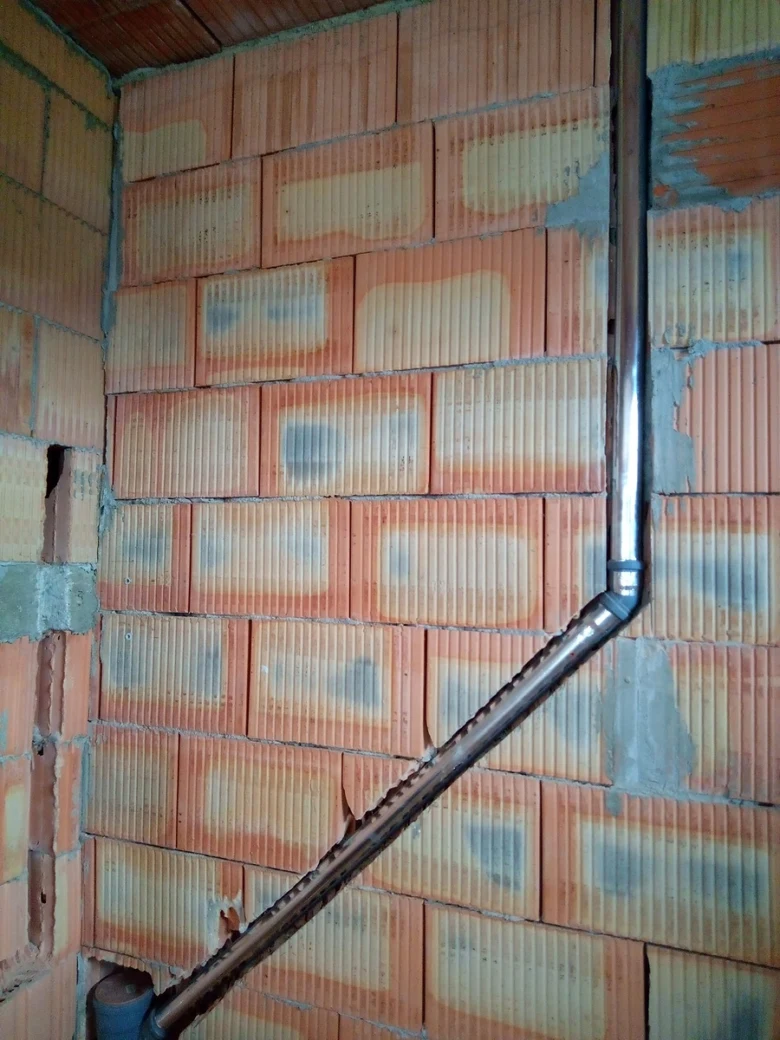

Před zakrytím stěn omítkou pořizujte detailní fotografie, které dokumentují, jak najít vodovodní potrubí ukryté ve zdi. Sledujte vývody pro baterie, ventily a odpady, které často napoví, jak určit přesnou polohu vodovodních trubek ve zdi. Dokumentaci je vhodné ukládat digitálně a uchovávat ji po celou dobu životnosti rozvodů, tedy i 20 a více let.

• Bezkontaktní teploměr využijte k detekci teplejších míst na povrchu zdi, která indikují přítomnost potrubí s teplou vodou.
• Termokamera představuje nejpřesnější metodu, neboť zaznamená teplotní rozdíl již od 0,1 °C a lokalizuje únik do oblasti přibližně 10×10 cm.
• Detektor kovu použijte pro lokalizaci kovových trubek nebo spojek a armatur, které vysílají signál při kontaktu s kovovým předmětem.
• Detekční plyn (směs vodíku a dusíku) slouží jako poslední možnost pro lokalizaci úniků s účinností 99 %.

Odborná rada: Při absenci plánů hledejte stopy po opravách omítky nebo mírné teplotní rozdíly na povrchu zdi, které mohou značit lokalizaci vodovodního potrubí.

Tento postup se hodí pro majitele starších nemovitostí bez plánů, ale nehodí se pro komplexní průmyslové instalace s nejasnou trasou. Častá chyba: spoléhání na odhad bez ověření detektorem, což vede k poškození trubek. Na co si dát pozor: při hledání potrubí nikdy nepřipojujte na zeď napětí 230 V, protože to představuje přímé ohrožení života. Pokud narazíte na tečení vody nebo syčení plynu, okamžitě volejte odbornou pomoc.

Jak se vyhnout poškození potrubí při vrtání do zdi

Před každým vrtáním je nutná lokalizace vodovodního potrubí, protože nechtěné poškození potrubí může způsobit rozsáhlé vytopení bytu. Nejlepší způsoby, jak najít potrubí ve zdi před vrtáním, zahrnují použití kvalitní techniky. Detektor plastového potrubí nebo detektor vody ve zdi vám pomohou přesně určit riziková místa. Pokud se ptáte, jak si omylem neprovrtat plastové rozvody v domě, pamatujte, že plastové trubky ve zdi jsou pro běžné detektory kovu neviditelné. V takovém případě vám pomůže termokamera, jejíž cena se liší podle citlivosti senzoru. Nikdy se nepokoušejte hledat trubky pomocí přivedení napětí 230 V do potrubí, jelikož riskujete úraz elektrickým proudem.

Tip: Při vrtání do hloubky nad 30 milimetrů vždy postupujte s maximální opatrností a raději zvolte detektor s funkcí hloubkového měření.

Tento postup se hodí pro majitele nemovitostí s dokumentací rozvodů, ale pro starší zástavbu bez plánků je konzultace s odborníkem a profesionální diagnostika nezbytná. Častá chyba je slepé spoléhání na odhad polohy podle vývodů baterií, což často vede k vrtání přímo do vedení vody.

Doporučení pro domácí kutily a amatéry bez profesionální techniky

Domácí kutily často trápí nejistota, kudy přesně vedou vodovodní rozvody pod omítkou. Pokud nemáte k dispozici profesionální detektor plastového potrubí nebo detektor vody ve zdi, můžete využít několik nepřímých metod. Základem je logická úvaha, protože trubky obvykle vedou od hlavních uzávěrů nebo stoupaček kolmo či vodorovně k bateriím. Většina současných rozvodů je z plastu, což lokalizaci výrazně ztěžuje. Vyhněte se proto vrtání v přímých liniích nad umyvadly, dřezy a toaletami.

• Sledujte teplotu povrchu zdi, kde bezkontaktní teploměr dokáže identifikovat teplejší místa nad teplou vodou.
• Všímejte si vlhkých map nebo mírných barevných změn omítky, které mohou značit netěsnosti či kondenzaci.
• Při vrtání postupujte opatrně, vrtejte pouze do hloubky obkladu a první vrstvy zdiva, poté hloubku kontrolujte drátem.
• Zvolte si referenční bod (bod 0), který se nezmění ani po omítání nebo instalaci sádrokartonu, a od něj měřte vzdálenosti k předpokládaným rozvodům.

Odborná rada: Bezpečnost při vrtání zajistíte tím, že se vyhnete místům v ose baterií a ventilů. Častá chyba: připojování napětí 230 V na potrubí za účelem detekce, což představuje vysoké riziko úrazu elektrickým proudem. Tato metoda se hodí pro běžné instalace v bytových jádrech, ale není vhodná pro skryté rozvody v atypických konstrukcích, kde je lokalizace vodovodního potrubí bez drahé techniky prakticky nemožná. Pamatujte, že cena profesionální termokamery začíná na 10 000 Kč, což často převyšuje hodnotu jedné montáže, proto si v případě pochybností raději pozvěte odborníka.

Otázka: Jak zjistit, kde přesně vede voda ve zdi, pokud nemám dokumentaci?

Při absenci stavebních plánů se orientujte podle vývodů baterií a ventilů, od kterých trubky vedou většinou v pravých úhlech. Využijte bezkontaktní teploměr pro identifikaci trasy teplé vody, která na povrchu zdi vytváří teplejší linii.

Otázka: Pro koho se hodí amatérské hledání potrubí a pro koho nikoliv?

Tento postup se hodí pro kutily, kteří potřebují provést drobný zásah v běžných bytových rozvodech a mají k dispozici nákresy či fotografie z výstavby. Pro majitele nemovitostí s atypickými rozvody nebo v případech podezření na skrytý únik vody se amatérské metody nehodí a je nutné využít profesionální termokameru nebo detekční plyn.

Časté dotazy (FAQ) k hledání vodovodního potrubí ve zdi

Otázka: Jak najít vodovodní potrubí ve zdi bez bourání?

Použijte termokameru, která detekuje teplotní rozdíly od 0,1 °C, nebo bezkontaktní teploměr pro rychlou orientaci na teplejších místech zdi.

Otázka: Kde se nejčastěji nachází vodovodní potrubí ve zdi?

Vodovodní potrubí bývá umístěno vertikálně nebo diagonálně v blízkosti zdí, často podle stavebních plánů s přesným zakótováním.

Otázka: Jak zjistit, kde teče voda ve zdi?

Pomocí termokamery lze lokalizovat únik vody díky teplotnímu rozdílu v oblasti cca 10×10 cm.

Otázka: Jaké jsou hlavní metody lokalizace potrubí?

Používají se termokamery, detektory kovu a bezkontaktní teploměry; každá metoda má specifické využití a přesnost.

Otázka: Je možné najít plastové potrubí detektorem kovu?

Ne, plastové potrubí je třeba lokalizovat pomocí termokamer nebo bezkontaktního teploměru, detektor kovu je účinný pouze pro kovové části.

Otázka: Jak se vyhnout poškození potrubí při vrtání?

Bezpečnost při vrtání vyžaduje znalost přesné polohy trubek a použití detektoru vody ve zdi, abyste předešli nehodám.

Otázka: Jaká je cena termokamery pro domácí použití?

Termokamera cena pro hobby využití se pohybuje od 5 000 do 10 000 Kč, profesionální modely jsou nákladnější.

Otázka: Jak dlouho trvá oprava poškozeného potrubí ve zdi?

Vyříznutí otvoru cca 30×30 cm, výměna trubky a tlaková zkouška trvá obvykle 4 až 8 hodin.

Otázka: Jaký je význam referenčního bodu při lokalizaci potrubí?

Referenční bod umožňuje přesné měření polohy potrubí i po dalších stavebních úpravách.

Otázka: Jak najít potrubí ve starších domech bez dokumentace?

Pomáhá vytváření vizuálních záznamů, značení a použití detekčních přístrojů s opatrností.

Otázka: Mohu použít bezkontaktní teploměr k hledání potrubí v mokrých zdech?

Účinnost může být nižší, doporučuje se suchá zeď a zapnuté topení pro lepší výsledky.

Otázka: Jak poznat, zda potrubí ve zdi je kovové nebo plastové?

Detektor kovu reaguje na kovové trubky, zatímco plastové trubky ve zdi vyžadují termokameru či citlivý bezkontaktní teploměr.

Otázka: Jak přesně termokamera lokalizuje únik vody?

Dokáže zaznamenat teplotní rozdíl již od 0,1 °C a lokalizovat únik do plochy cca 10×10 cm.

Otázka: Je bezpečné připojovat napětí 230 V k hledání potrubí?

Ne, je to velmi nebezpečné a může způsobit vážný úraz elektrickým proudem.

Otázka: Jaké nástroje jsou nejvhodnější pro domácí kutily?

Dobrým pomocníkem je bezkontaktní teploměr a pečlivé pozorování povrchu zdi před vrtáním.

Odborná rada: Častou chybou je spoléhání na levné detektory, které nerozliší materiál potrubí od výztuže v betonu. Tato metoda se hodí pro běžné zdivo, ale není vhodná pro železobetonové konstrukce, kde je nutná odborná lokalizace vodovodního potrubí s certifikovaným vybavením.
