Polarita LED diody vysvětlení anoda a katoda správně

Polarita LED diody určuje správné zapojení jejích vývodů – anody a katody – které je klíčové pro její funkci a životnost. Anoda je kladný pól, katoda záporný, a jejich správné rozlišení pomáhá zabránit poškození komponenty. Naučíte se poznat značení LED diody a vyvarovat se běžných chyb při instalaci.

Co je polarita LED diody a jak funguje její základní princip?

Polarita LED diody určuje směr průchodu elektrického proudu, který je možný pouze jedním směrem – od anody (kladného pólu) ke katodě (zápornému pólu). Anoda je elektroda připojená k pozitivnímu napájecímu zdroji (+), zatímco katoda je připojena k zápornému pólu nebo zemi (−). Tento jednosměrný tok proudu je nezbytný pro správnou funkci LED, protože při opačném zapojení dioda proud nepropustí a nesvítí.

Fyzikální princip polovodičové diody

LED dioda obsahuje PN přechod – rozhraní mezi polovodičovými materiály typu P a typu N, které umožňuje průchod proudu pouze jedním směrem. Při připojení anody na kladný pól a katody na záporný pól zdroje dochází k rekombinaci elektronů a děr v PN přechodu, což uvolňuje energii ve formě světla. Tento proces je základem vyzařování světla LED diodou.

Polarita tedy znamená, že anoda je stranou připojenou ke kladnému pólu, zatímco katoda k zápornému. U klasických LED diod je anoda identifikována delším vývodem, katoda kratším a na plastovém pouzdře bývá plochý okraj na straně katody. Nesprávné připojení polarity LED způsobí, že proud neprojde a LED nesvítí, což je jedna z nejčastějších chyb při zapojování.

Pro přehlednost platí tyto zásady:

• Anoda LED je kladný pól, kam vstupuje proud.
• Katoda LED je záporný pól, kterým proud z diody odchází.
• Elektrický proud LED diodou teče pouze od anody ke katodě.
• Značení LED diody (delší vývod, plochý okraj) usnadňuje určení polarity.
• Omezovací rezistor v sérii s LED omezuje proud a chrání diodu před přetížením.

Tip: Při zapojování LED diody vždy ověřte polaritu, protože i krátkodobý průchod proudu v opačném směru může poškodit polovodičový čip LED.

Odborná rada: LED diody s jasně označenou anodou a katodou jsou vhodné pro začátečníky; u speciálních LED bez zřejmého značení použijte multimetr v režimu testování diod pro přesné určení polarity.

Jak identifikovat anodu a katodu na různých typech LED diod?

Identifikace na klasické průchozí LED

U klasických průchozích LED diod je anoda vždy delší vývod, měří obvykle o 2-3 mm více než katoda. Katoda má kratší vývod a její strana plastového pouzdra je opatřena plochým okrajem, který přesně označuje připojení katody. Tento plochý okraj je standardní vizuální indikátor polarity podle normy IEC. Správné určení anody je nezbytné, protože LED propouští proud pouze od anody ke katodě. Při obráceném zapojení LED nesvítí a při překročení maximálního zpětného napětí (typicky 5 V) může dojít k poškození polovodičového čipu. Proto vždy připojte kladný pól zdroje (+) na anodu a záporný pól (−) na katodu, přičemž doporučuji použít omezovací rezistor s hodnotou 220-470 Ω pro ochranu LED před nadměrným proudem.

Značení polarity u SMD LED diod

U SMD LED diod je polarita méně zřejmá a značení probíhá podle standardizovaných symbolů na pouzdře. Katoda je označena jednou z těchto značek: malou tečkou, zářezem nebo zkoseným rohem pouzdra. Vnitřní kovová elektroda větší plochy je katoda, menší elektroda je anoda. Tento rozdíl elektrod je klíčový, protože polarita určuje, zda LED při přivedeném napětí přejde do propustného stavu a začne svítit. Častou chybou je zaměnit anodu a katodu u SMD LED bez ověření, což vede k nefunkčnosti nebo poškození LED. Proto doporučuji vždy konzultovat technický list výrobce, který přesně specifikuje umístění anodového a katodového pinu.

Použití multimetru pro ověření polarity

Pro spolehlivé určení polarity LED diody doporučuji použít multimetr v režimu testování diod. Připojte červený testovací vodič na vývod, který považujete za anodu, a černý vodič na katodu. Při správném zapojení LED dioda slabě svítí nebo multimetr zobrazí pokles napětí v rozsahu 1,8-3,3 V v závislosti na barvě LED (například červená kolem 2 V, modrá a bílá kolem 3 V). Pokud LED nesvítí, je pravděpodobné, že jste vodiče připojili opačně. Tento test je vhodný zejména u LED bez zřetelného značení nebo u nových typů LED. Při měření dbejte, aby proud nepřekročil maximální hodnotu uvedenou v datasheetu, obvykle 20 mA, aby nedošlo k poškození diody.

• anoda LED je delší vývod u průchozí LED, o 2-3 mm delší než katoda
• katoda má kratší vývod a plochý okraj pouzdra, standard podle IEC
• u SMD LED je katoda označena tečkou, zářezem nebo větší kovovou elektrodou
• multimetr v režimu testu diod ukáže pokles napětí 1,8-3,3 V a slabé svícení LED při správné polaritě

Tip: Častá chyba je zaměnit anodu a katodu u SMD LED bez ověření, což vede k nefunkčnosti nebo trvalému poškození LED. Proto vždy ověřte polaritu multimetr nebo podle technického listu výrobce.

Odborná rada: Tento způsob identifikace se hodí pro běžné průchozí i SMD LED diody, ale neprovede správné určení u speciálních LED modulů, jako jsou RGB LED s více anodami a katodami. V takových případech je nutné vyhledat přesný datasheet výrobce.

Jak interpretovat symbol LED diody ve schématech a co značí šipky?

Polarita LED diody je zásadní nejen při jejím zapojení, ale i při správném pochopení symboliky v elektrických schématech. Symbol LED diody podle normy IEC 60617 obsahuje specifické značení anody a katody, které je nutné rozlišovat, aby bylo možné správně interpretovat schéma a zajistit správné fungování LED v obvodu.

Standardní symbol LED diody

Symbol LED diody vychází ze standardního schématu běžné diody, ale doplňuje jej o další prvky podle normy IEC 60617. Anoda LED je v symbolu umístěna na straně bez vertikální tyče, zatímco katoda LED je označena stranou s touto tyčí. Tento rozdíl je důležitý, protože polarita diody určuje směr průchodu proudu LED. Na rozdíl od běžné diody, která pouze usměrňuje proud, LED dioda navíc vyzařuje světlo, což symbolizují přidané šipky. Správné značení anody a katody LED diody je klíčové i pro výpočet správného omezovacího rezistoru, který chrání LED před nadměrným proudem.

Význam šipek ve symbolu LED

Šipky v symbolu LED nejsou náhodné – směřují ven z diody a vyjadřují vyzařování světla, což je hlavní funkce LED diody. Tyto šipky však neoznačují směr elektrického proudu, jak by se mohlo zdát, ale pouze vizuálně symbolizují světelný výstup. Proud LED v obvodu vždy teče od anody LED k jejímu katodě, což se řídí polaritou diody a musí být respektováno při zapojování včetně správného umístění omezovacího rezistoru. Pochopení této symboliky pomáhá předejít časté chybě – opačnému připojení LED, které způsobuje, že LED nesvítí.

• polarita LED určuje směr průchodu proudu
• anoda LED je plusový pól, katoda LED je mínusový pól
• značení LED diody v symbolu vychází z IEC 60617
• šipky ve symbolu značí vyzařování světla, nikoliv směr proudu
• omezovací rezistor se zapojuje vždy v sérii, aby omezil proud LED

Tip: Pro správné zapojení LED diody vždy najděte v datasheetu nebo na schématu označení anody a katody, protože opačná polarita způsobí, že LED nebude svítit.

Elektrické parametry LED diody a ochrana před poškozením

Správné zapojení LED diody vyžaduje znalost jejích elektrických parametrů a pochopení, proč je nutné ji chránit před přepětím a nadproudem. V následujících podsekcích se zaměříme na prahová napětí různých barev LED, význam omezovacího rezistoru a vliv provozních podmínek na životnost LED.

Prahová napětí u různých barev LED

Prahové napětí v propustném směru udává minimální napětí, při kterém LED začne svítit. U nejběžnějších barev LED se liší podle materiálu a složení polovodiče. Červená LED typicky vyžaduje přibližně 2 V, zatímco modrá a bílá LED mají prahové napětí kolem 3 V. Tento rozdíl ovlivňuje volbu zdroje napájení a hodnotu omezovacího rezistoru, který reguluje proud LED. Například při napájení 5 V je třeba u červené LED zvolit vyšší odpor rezistoru než u modré, aby nedošlo k nadproudu. Správná polarita diody, tedy správné připojení anody LED na plus a katody LED na minus, je nezbytná pro správný chod diody a zabraňuje nefunkčnosti či poškození.

Nutnost omezovacího rezistoru

Omezovací rezistor zabraňuje průchodu nadměrného proudu skrz LED, který by vedl k jejímu přehřátí a následnému poškození. Bez rezistoru může proud přes LED překročit maximální hodnotu, kterou výrobce udává obvykle kolem 20 mA. Překročení proudu zkracuje životnost LED a může vést k trvalému selhání. Správně zvolený rezistor podle Ohmova zákona (R = (U zdroje – U LED) / I LED) zajistí, že proud nepřesáhne limitní hodnotu. Proto je pro správné zapojení LED diody podle polarity nezbytné použít vhodný omezovací rezistor, který ochrání jak anodu LED, tak katodu LED před škodlivými proudy.

Tip: Častá chyba spočívá v úplném vynechání rezistoru, což vede k okamžitému přehřátí a zničení LED.

Vliv teploty a provozních podmínek

Teplota okolí a provozní podmínky ovlivňují elektrické parametry LED diody. Vyšší teplota snižuje efektivitu svitu a může měnit prahové napětí, což vyžaduje úpravu hodnoty omezovacího rezistoru. Provoz v extrémních teplotách nebo za vlhkých podmínek může zkrátit životnost LED a zvýšit riziko poruchy. Výrobci často uvádějí maximální provozní teplotu kolem 85 °C. Kromě správného zapojení polarity diody je proto nutné zajistit i vhodné chlazení a stabilní provozní prostředí, aby byla LED chráněna proti přehřátí a přepětí.

Pro koho se to hodí: Tento přehled je určený pro kutily a techniky, kteří LED diody používají v různých elektronických projektech a chtějí zajistit jejich dlouhodobou spolehlivost.

Pro koho NE: Pro zařízení s velmi vysokými proudy a speciálními požadavky na chlazení, kde je nutné použít pokročilejší ochranné prvky než jen omezovací rezistor.

Co se stane při nesprávném zapojení polarity LED a jaké jsou typické chyby?

Nesprávné zapojení LED diody s ohledem na polaritu způsobí blokaci proudu nebo poškození polovodiče. LED propouští proud pouze od anody (kladný pól) ke katodě (záporný pól). Připojení anody na záporný a katody na kladný pól znemožní průchod proudu, LED nesvítí. Při vysokém napětí může nesprávné zapojení vést k překročení maximálního zpětného napětí, což poškodí polovodič a LED přestane fungovat. Proto je klíčové správně rozpoznat anodu a katodu podle značení LED diody a symbolu LED v elektrickém schématu.

Blokace proudu a nefunkčnost LED

Pokud je polarita LED diody obrácená, PN přechod uvnitř diody blokuje průchod elektrického proudu. Anoda musí být připojena k plusu napájecího zdroje, katoda k mínusu nebo zemi. Obrácené zapojení způsobí, že LED nesvítí, protože proud nemůže protékat. Častou chybou je nesprávná interpretace symbolu LED, kdy šipky označující vyzařování světla jsou mylně považovány za směr proudu. Správná identifikace anody a katody podle délky vývodů nebo plochého okraje pouzdra LED výrazně snižuje riziko této chyby.

Poškození LED při překročení napětí

LED diody mají maximální povolené zpětné napětí obvykle kolem 5 V. Překročení tohoto limitu při nesprávném zapojení polarity vede k průrazu polovodiče a trvalému poškození LED. Výsledkem bývá otevřený obvod nebo zkrat, což znamená nutnost výměny diody. Ochranu před přepětím zajišťuje omezovací rezistor, který reguluje proud LED a zabraňuje přetížení. Bez rezistoru může i správně zapojená LED dioda rychle shořet při překročení maximálního proudu.

Typické chyby a jejich dopady

• Záměna anody a katody – LED nesvítí nebo se poškodí při překročení zpětného napětí.
• Nesprávná interpretace značení LED – delší vývod je anoda, kratší katoda; plošný okraj pouzdra značí katodu.
• Mylné čtení symbolu LED diody – šipky neukazují směr proudu, ale směr vyzařování světla.
• Vynechání omezovacího rezistoru – nadměrný proud způsobí přehřátí a zničení LED.

Tip: Pro složitější LED moduly, jako jsou RGB LED, vždy konzultujte technický list výrobce, kde je přesně uvedeno značení anody a katody. Nesprávné zapojení u těchto typů může vést k nefunkčnosti celého modulu.

Správné určení polarity LED diody a použití omezovacího rezistoru jsou nezbytné pro bezpečný a dlouhodobý provoz. Pozornost věnovaná symbolice LED v obvodu a testování polarity multimetrickým režimem testování diod výrazně snižuje riziko chyb a poškození.

Jak testovat a ověřit polaritu LED diody prakticky?

Pro správné zapojení LED diody je nezbytné ověřit její polaritu, tedy určit, kde je anoda (plus) a kde katoda (minus). Tento proces lze zvládnout několika způsoby, ať už pomocí běžného multimetru, jednoduchého testovacího obvodu, nebo specializovaných průmyslových metod. Níže najdete konkrétní návody i doporučení, jak postupovat při testování polarity LED diody.

Ověření polarity multimetrem

Multimetr v režimu testování diod umožňuje snadno zjistit polaritu LED diody. Připojte červený vodič multimetru na anodu LED a černý vodič na katodu. Pokud je polarita správná, LED dioda se slabě rozsvítí díky průchodu malého proudu z měřicího přístroje. Pokud LED nesvítí, je pravděpodobně zapojená obráceně. Tento způsob je vhodný pro přesné určení polarity diody s označením, případně pro LED bez jasného značení.

1. Zapněte multimetr v režimu testování diod.
2. Připojte červený vodič na kratší nožičku (katodu) nebo podle značení LED diody.
3. Připojte černý vodič na druhou nožičku (anodu).
4. Sledujte, zda LED dioda svítí slabě – to potvrzuje správnou polaritu.

Tento způsob je přesný a rychlý, hodí se zejména při práci s jednotlivými LED nebo v servisu.

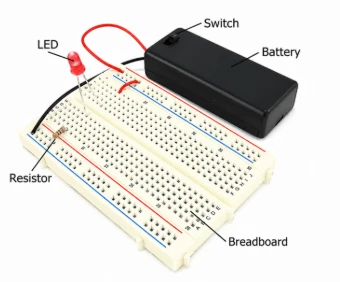

Testovací obvod s baterií a rezistorem

Pokud multimetr nemáte, polaritu LED diody lze určit i pomocí jednoduchého testovacího obvodu. Zapojte LED diodu do série s omezovacím rezistorem (obvykle 220-470 ohmů) a zdrojem napětí kolem 3 V, například dvěma tužkovými bateriemi AA. Správné zapojení anody LED na plus baterie a katody na mínus způsobí rozsvícení diody. Když LED nesvítí, je třeba vodiče prohodit.

1. Připravte testovací obvod s baterií a omezovacím rezistorem v sérii.
2. Připojte jednu nožičku LED na straně baterie s kladným pólem (anoda).
3. Připojte druhou nožičku k rezistoru a dále k zápornému pólu baterie (katoda).
4. Pozorujte, zda LED dioda svítí – při správné polaritě ano.

Tento postup je snadno realizovatelný v domácích podmínkách a pomůže určit polaritu i u LED bez značení.

Průmyslové metody měření polarity

Ve výrobě LED diod a při jejich masové montáži se používají speciální měřicí přístroje, které dokáží rychle a přesně určit polaritu každé LED diody. Tyto přístroje často fungují na principu automatického testování polarity a měření proudu LED, čímž zajišťují správné řazení anody a katody před instalací do finálního produktu. Průmyslové měření tak minimalizuje chyby a šetří čas při velkosériové výrobě.

Tip: Pro domácí použití doporučuji multimetr nebo jednoduchý testovací obvod, průmyslové metody jsou vhodné pouze při profesionální výrobě nebo větších objemech LED diod.

Správné určení polarity LED diody je klíčové pro její funkci, protože obrácené zapojení LED diodu nepoškodí, ale zcela znemožní její svícení. Právě proto je znalost, jak poznat polaritu LED diody a jak určit polaritu LED diody bez označení, nezbytná pro každého, kdo s těmito komponenty pracuje.

Podrobný popis rozdílů v polaritě a zapojení u speciálních typů LED

Speciální typy LED diod vyžadují detailnější znalost polarity, protože jejich zapojení je složitější než u klasických jednofarbených LED. Správné určení anody a katody u těchto LED je klíčové pro správnou funkci a bezpečnost obvodu, zvlášť při použití omezovacího rezistoru a regulaci proudu LED.

Polarita RGB LED

RGB LED obsahují tři samostatné barevné kanály – červený, zelený a modrý – a proto mají více anod a katod, které odpovídají jednotlivým barvám. Nejčastěji existuje jedna společná anoda nebo katoda, ke které se připojuje napájení, a tři samostatné vývody druhé polarity pro jednotlivé barevné diody. Správné rozpoznání anody a katody u RGB LED umožňuje přesnou barevnou kombinaci a minimalizuje riziko přepálení diody. Při zapojení je nutné vždy použít vhodný omezovací rezistor pro každou barvu zvlášť, aby byl proud LED správně regulován.

Polarita infračervené LED

Infračervené LED mají polaritu podobnou klasickým LED diodám, tedy anoda je připojena na kladný pól a katoda na záporný. Často však nemají výrazné značení LED diody, protože infračervené světlo není viditelné, a proto je testování polarity komplikovanější. Pro správné určení anody a katody u infračervené LED se doporučuje použít multimetr s funkcí testování diod nebo konzultovat datasheet výrobce. Nesprávná polarita může způsobit nefunkčnost LED a potenciální poškození obvodu.

Polarita bi-barva LED

Bi-barva LED obsahují dvě samostatné LED diody v jednom pouzdře, které mají společnou anodu nebo společnou katodu. Toto společné vedení usnadňuje zapojení, ale zároveň vyžaduje přesné rozpoznání polarity, aby bylo možné ovládat správnou barvu. Pokud je bi-barva LED s převládající společnou anodou, připojuje se k ní kladný pól napájení a katody jednotlivých barev na zem. U společné katody je to opačně. Chybné připojení může vést k nesvítící diodě nebo k nechtěnému zvýšení proudu LED, proto je nutné pečlivě sledovat značení LED diody a dodržovat doporučený proud LED.

Tip: U všech speciálních LED typů platí, že nesprávné určení polarity anody a katody vede k nefunkčnosti a může způsobit přehřátí či poškození LED. Proto je vhodné vždy ověřit značení LED diody a použít omezovací rezistor přizpůsobený konkrétnímu typu a barvě. Speciální LED se hodí zejména do barevných a infračervených aplikací, ale nejsou vhodné pro jednoduché zapojení bez znalosti polarity a správného rozdělení proudu.

Časté dotazy

Jaký je rozdíl mezi anodou a katodou u LED diody?

Anoda je kladný pól (delší vývod), katoda záporný pól (kratší vývod a plochý okraj), proud teče od anody ke katodě.

Jak správně zapojit LED diodu podle polarity?

Připojte anodu k plusu napájení a katodu k zemi nebo minusu s použitím omezovacího rezistoru, abyste zabránili nadproudu.

Kde je u LED diody katoda?

Katoda je u klasické LED kratší vývod a na pouzdře je plochý okraj na straně katody.

Jak poznat polaritu LED diody bez označení?

Použijte multimetr v režimu testování diod; červený vodič připojte na anodu, černý na katodu, při správném zapojení LED slabě svítí.

Proč LED dioda svítí jen při správné polaritě?

LED je polovodičová dioda s PN přechodem, který propouští proud pouze v jednom směru od anody ke katodě, proto svítí jen při správném zapojení.

Jaké je prahové napětí červené LED diody?

Červená LED má prahové napětí přibližně 2 V, při kterém začne propouštět proud a svítit.

Co se stane, když zapojím LED opačně?

Při opačném zapojení LED dioda nesvítí kvůli blokaci proudu; při vysokém napětí může dojít k poškození polovodiče.

Jaký je význam šipek ve schématu LED diody?

Šipky ve symbolu LED označují vyzařování světla, nikoli směr elektrického proudu.

Jak testovat polaritu LED diody v průmyslu?

Používají se automatizované měřicí přístroje, které rychle a přesně ověřují polaritu před montáží.

Jaký vliv má teplota na LED diodu?

Provozní teploty nad 85 °C mohou snížit životnost LED a ovlivnit její elektrické parametry.

Jaký fyzikální princip způsobuje polaritu LED diody?

Polarita LED diody je způsobena přechodem PN, kde anoda je připojena na P-typ materiálu a katoda na N-typ, což umožňuje průchod proudu jen jedním směrem.

Jak identifikovat anodu a katodu u LED diody bez označení pomocí multimetru?

Pomocí multimetru v režimu testu diod změříme odpor; při správné polaritě se LED mírně rozsvítí a na displeji se zobrazí přibližné napětí kolem 2 V.

Jak interpretovat šipku na symbolu LED diody ve schématu?

Šipka na symbolu LED ukazuje směr konvenčního proudu od anody k katodě, což je směr, ve kterém LED svítí.

Jaké ochranné prvky použít při zapojení LED diody k 12V zdroji?

Používá se rezistor s hodnotou kolem 470 Ω až 1 kΩ, který omezuje proud na bezpečnou úroveň kolem 20 mA.

Jak se liší polarita u speciálních LED diod, například RGB nebo bi-barva?

Speciální LED mají více elektrod; například RGB má 4 vývody – společnou anodu nebo katodu a tři samostatné katody nebo anody pro jednotlivé barvy.
