Praktický návod: Jak připojit stmívač světla krok za krokem
Připojení stmívače světla výrazně zvyšuje pohodlí ovládání osvětlení a pomáhá šetřit energii. Správné zapojení vyžaduje znalost základního schématu a dodržení bezpečnostních pravidel, zejména u LED osvětlení. Následující návod vás provede krok za krokem, jak na to vlastními rukama.
🔍 Nejdůležitější fakta
- Stmívač se vždy připojuje přerušením fázového vodiče, ne nulového.
- Odizolování vodičů pro připojení by mělo být 8-10 mm pro bezpečný kontakt.
- Minimální výkon stmívače pro LED žárovky bývá od 4 W, maximální často kolem 600 W.
- Při stmívání lze snížit spotřebu energie až o 40 % při 50% intenzitě světla.
- Před zapojením je nutné vypnout jistič a ověřit nulový stav napětí zkoušečkou nebo multimetrem.
Jak připravit elektroinstalaci před montáží stmívače
Jak připojit stmívač světla vyžaduje přesnou přípravu elektroinstalace, která začíná bezpečným vypnutím jističe v rozvaděči. Tento jistič musí odpojit celý elektrický okruh, kde bude stmívač instalován. Následně je nezbytné ověřit nulový stav napětí v místě montáže pomocí napěťové zkoušečky nebo multimetru s přesností do 0,1 V, aby se vyloučilo riziko úrazu elektrickým proudem a poškození zařízení.
Při přípravě elektroinstalace před montáží stmívače používejte výhradně nářadí s izolovanými rukojeťmi, například křížové a ploché šroubováky, odizolovací kleště a kleště na krimpování. Doporučené pracovní prostředí je suché a bez vlhkosti, ideálně s relativní vlhkostí pod 60 %. Pro zvýšení ochrany se doporučují elektroizolační rukavice s minimální izolační třídou 1000 V. Dodržujte platné normy ČSN 33 2000 a ČSN EN 60669 pro elektroinstalace v obytných prostorách.
Pro správné připojení stmívače světla vlastními rukama je nutné:
- Vypnout jistič odpovídající danému okruhu a ověřit absenci napětí napěťovou zkoušečkou s citlivostí alespoň 12 V AC/DC.

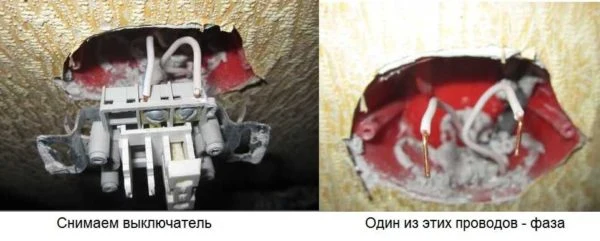

- Demontovat stávající vypínač a přesně zaznamenat zapojení vodičů, zejména fázového (hnědý, černý nebo červený), spínaného (různá barva), nulového (modrý, pokud je přítomen) a ochranného (zelenožlutý).
- Použít izolované nářadí a pracovat v suchém prostředí s relativní vlhkostí pod 60 %.
- Zkontrolovat délku odizolování vodičů na 8-10 mm a zajistit pevné utažení svorek bez poškození závitu.
- Připojit stmívač pouze do přerušení fázového vodiče, nikdy ne do nulového, aby nedošlo k poruše nebo nefunkčnosti zařízení.
Chyby při zapojení stmívače světla a jak se jim vyhnout
Častou chybou je opomenutí ověření nulového stavu napětí, což může způsobit vážný úraz elektrickým proudem nebo trvalé poškození stmívače. Další častou chybou je nesprávné připojení vodičů, například zapojení nulového vodiče místo fáze, což vede k nefunkčnosti nebo riziku zkratu. Nesprávná délka odizolování vodičů a nedostatečné utažení svorek může způsobit přehřívání kontaktů a následné selhání stmívače.
Tip: Pro domácí kutily, kteří mají elektroinstalaci bez nulového vodiče ve vypínači, není vhodné instalovat stmívač vyžadující připojení N vodiče. V takovém případě je potřeba zvolit stmívač určený pro instalace bez nulového vodiče, jinak hrozí blikání LED žárovek nebo nefunkčnost stmívání.
Dodržení těchto konkrétních kroků a parametrů výrazně zvýší bezpečnost a spolehlivost zapojení stmívače světla podle schématu zapojení stmívače osvětlení.
Identifikace a příprava vodičů pro připojení stmívače
Přesné rozpoznání a správná příprava vodičů jsou klíčové pro bezpečné a funkční zapojení stmívače světla podle schématu. Fázový vodič má barevné značení hnědá, černá nebo červená a přivádí elektrický proud do stmívače. Nulový vodič je vždy modrý a slouží k uzavření elektrického obvodu. Zemnící vodič, který zajišťuje bezpečnost instalace stmívače, má zelenožlutou barvu. Správné rozlišení těchto vodičů zabrání chybám při zapojení stmívače osvětlení a minimalizuje riziko elektrického zkratu.
Odizolování vodičů doporučuji provést pomocí speciálních odizolovacích kleští, které zajistí čistý a pevný kontakt. Optimální délka odizolované části je 8 až 10 milimetrů. Příliš krátké odizolování může způsobit špatný kontakt, zatímco příliš dlouhá odkrytá část zvyšuje riziko zkratu s jinými vodiči nebo kovovými částmi.
- Fázový vodič (hnědý/černý/červený) připojte k odpovídajícímu svorkovému kontaktu stmívače podle schématu zapojení stmívače.
- Modrý nulový vodič zapojte do svorky určené pro nulový vodič.
- Zemnící vodič (zelenožlutý) připojte k ochranné svorce stmívače nebo do rozvodné krabice.
- Při zapojení stmívače světla LED dbejte na doporučený výkon stmívače, aby nedocházelo k blikání LED při stmívání.
Tipy a triky pro správné zapojení stmívače světla
Pro úspěšné připojení stmívače doporučuji pečlivě sledovat schéma zapojení stmívače, které jasně ukazuje umístění fázového, nulového a zemnícího vodiče. Na co si dát pozor: častá chyba je zaměnění fázového a nulového vodiče, což vede k nefunkčnosti nebo poškození stmívače. Pro domácí kutily je vhodné před započetím prací vypnout hlavní jistič a ověřit nepřítomnost napětí. Tento návod na připojení stmívače usnadní bezpečnou montáž vypínače se stmívačem i v elektroinstalaci bez nulového vodiče, pokud je stmívač na takové zapojení určen.
Krok za krokem: Jak připojit stmívač světla podle schématu
Připojení stmívače světla je možné provést vlastními rukama, pokud dodržíte správný postup a bezpečnostní pravidla. Následující návod na zapojení stmívače světla krok za krokem vysvětlí, jak podle schématu správně připojit jednotlivé vodiče a zajistit bezpečný provoz.
Příprava před zapojením
Než začnete s montáží, vypněte hlavní jistič, který ovládá okruh osvětlení. Pomocí napěťové zkoušečky ověřte, že na vodičích není žádné napětí, aby nedošlo k úrazu elektrickým proudem. Připravte si základní nářadí, jako jsou šroubovák, kleště a odizolovač. Odizolujte konce vodičů na délku 8 až 10 mm, aby bylo možné je pevně připojit ke svorkám stmívače. Tyto přípravné kroky jsou nezbytné pro bezpečnost instalace stmívače a správnou funkci zařízení.

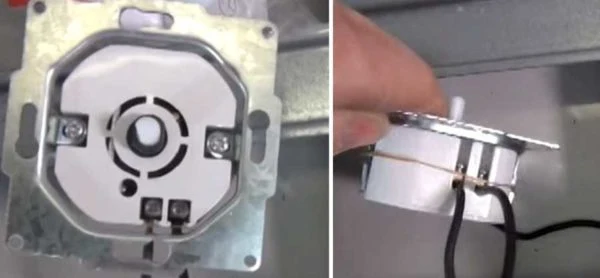

Připojení vodičů ke stmívači
Stmívač světla se připojuje přerušením fázového vodiče, což znamená, že fázový vodič zapojíte na svorku označenou L. Spínaný vodič, který vede ke světelnému zdroji, připojte na svorku LOAD. Pokud váš stmívač vyžaduje nulový vodič, připojte jej na svorku N. Zemnící vodič nezapomeňte připojit na zemnící svorku, která zajišťuje bezpečnost elektroinstalace. Správné připojení těchto vodičů podle schéma zapojení stmívače je klíčové pro jeho bezproblémový provoz. V případě stmívačů světla LED zkontrolujte, zda je výkon stmívače kompatibilní s instalovanými LED zdroji, aby nedocházelo k blikání nebo jiným poruchám.
Dokončení instalace a testování
Po připojení vodičů upevněte stmívač do elektroinstalační krabice a nasaďte kryt stmívače. Následně zapněte jistič a vyzkoušejte funkčnost stmívače při různých úrovních stmívání. Ověřte, že stmívač reaguje plynule a bez blikání. V případě jakýchkoliv problémů zkontrolujte zapojení podle schéma zapojení stmívače a ujistěte se o správném výkonu stmívače vzhledem k použitému osvětlení. Bezpečnost instalace stmívače je prioritou, proto se vyhněte zkratu a vždy pevně utahujte svorky, aby nedocházelo k přehřívání nebo uvolnění vodičů.
- Vypnutí jističe – odpojte napájení pro bezpečnou práci
- Ověření nulového napětí – použijte napěťovou zkoušečku
- Odizolování vodičů – 8-10 mm pro pevné připojení
- Připojení fázového vodiče na svorku L
- Připojení spínaného vodiče na svorku LOAD
- Připojení nulového vodiče na svorku N (pokud je přítomen)
- Připojení zemnícího vodiče na zemnící svorku
- Upevnění stmívače do krabice a nasazení krytu
- Zapnutí jističe a testování funkce stmívání
Tip: Častá chyba při zapojení stmívače světla je zaměnění fázového a spínaného vodiče, což vede k nefunkčnosti nebo poškození stmívače. Pro koho se zapojení hodí? Vlastní montáž stmívače je vhodná pro zkušené kutily se základní elektrotechnickou znalostí, naopak amatérům bez zkušeností doporučuji využít služeb kvalifikovaného elektrikáře.
Jak vybrat vhodný stmívač podle typu žárovky a výkonu
Pro správný výběr stmívače světla je nezbytné porozumět základním typům stmívačů, jejich kompatibilitě s různými zdroji světla a výkonovým parametrům. Tyto aspekty ovlivní nejen funkčnost, ale i bezpečnost instalace stmívače ve vaší domácí elektroinstalaci.
Typy stmívačů a jejich principy
Analogové stmívače snižují výkon lineárně pomocí řízení napětí, čímž plynule regulují jas žárovky. Tento typ se tradičně používá u klasických žárovek a halogenových svítidel. PWM stmívač (pulsně šířková modulace) reguluje světlo střídavým zapínáním a vypínáním proudu v krátkých intervalech, což umožňuje přesnější a efektivnější stmívání zejména u LED světel. PWM stmívače navíc minimalizují riziko blikání LED při stmívání, které je častou chybou při nesprávném zapojení.
Kompatibilita stmívačů s žárovkami
LED žárovka musí být explicitně označena jako stmívatelná, jinak s ní stmívač nefunguje správně a může způsobovat blikání nebo poškození. Halogenové žárovky jsou většinou kompatibilní s analogovými stmívači, avšak při použití s LED stmívači se často setkáte s nekompatibilitou. Zářivky (kompaktní i lineární) se na stmívač běžně nepřipojují, protože jejich elektronika není vhodná pro regulaci napětí tímto způsobem. Proto je důležité vědět, jak vybrat a zapojit stmívač světla do domácí elektroinstalace s ohledem na typ žárovky.
Výkonové parametry stmívače
Stmívače mají minimální výkon začínající kolem 4 W a maximální výkon obvykle až do 600 W. Pro optimální provoz se doporučuje využívat maximálně 80 % výkonové kapacity stmívače, aby se prodloužila jeho životnost a snížilo tepelné zatížení. Například pro LED stmívatelné světlo s výkonem 50 W je vhodný stmívač s minimálním výkonem 4 W a maximálním alespoň 60 W. Bezpečnost instalace stmívače ovlivňuje i správné dimenzování výkonu vzhledem k připojeným světelným zdrojům.
| Parametr | Hodnota minimální | Hodnota maximální | Doporučené využití |
|---|---|---|---|
| Výkon stmívače | 4 W | 600 W | Max. 80 % kapacity |
| Kompatibilita | LED, halogen, klasické žárovky | Zářivky nekompatibilní | Pouze stmívatelné LED |
| Typ stmívače | Analogový, PWM | Podle typu žárovky |
Tip: Při zapojení stmívače světla je nutné dodržovat schéma zapojení stmívače a dbát na bezpečnost instalace stmívače, zejména pokud elektroinstalace neobsahuje nulový vodič. Nesprávné zapojení může vést k blikání LED nebo poškození stmívače. Pro domácí kutily doporučuji volit stmívač vhodný pro LED osvětlení s ověřenou kompatibilitou a jasně dodržet výkonové parametry.
Řešení běžných problémů při stmívání světla
Příčiny blikání LED žárovek
Blikání LED žárovek při stmívání vzniká nejčastěji kvůli nekompatibilitě stmívače s LED technologií. Analogové stmívače určené pro žárovky s wolframovým vláknem často neumí správně regulovat LED světelné zdroje, což způsobuje pulzování světla. Další příčinou je nedostatečné zatížení stmívače – většina LED stmívačů vyžaduje minimální výkon okolo 4 W, pod tuto hranici může docházet k nestabilnímu chodu a blikání. Tento problém se často vyskytuje u instalací s nízkým počtem LED žárovek nebo u žárovek s příkonem pod 4 W.
Jak odstranit blikání
Pro bezproblémové stmívání použijte stmívač určený speciálně pro LED žárovky, označený jako dimmable. Při výběru stmívače zkontrolujte, zda jeho minimální výkon odpovídá součtu příkonů připojených LED zdrojů. Správné zapojení podle schématu znamená připojení fázového vodiče na svorku L, spínaného vodiče na LOAD a nulového vodiče na N, pokud je stmívač vybaven touto svorkou. Nesprávné připojení nulového vodiče je častou chybou, která způsobuje blikání nebo úplnou nefunkčnost stmívače.
Doporučuji testovat funkci stmívače po instalaci minimálně 30 minut na různých úrovních stmívání, aby bylo možné odhalit případné blikání. Pokud blikání přetrvává, zkuste do obvodu přidat minimální zatížení – například klasickou žárovku nebo rezistor, který zajistí stabilní provoz. Alternativně volte stmívač s technologií PWM, která reguluje světlo pomocí modulace šířky pulzu a je pro LED zdroje vhodnější.
Tip: Při výběru stmívače vždy ověřte kompatibilitu s konkrétním modelem LED žárovek a dodržujte doporučený rozsah minimálního a maximálního výkonu stmívače, aby nedocházelo k blikání nebo poškození zařízení.
Jak připojit stmívač v elektroinstalaci bez nulového vodiče
Ve starších elektroinstalacích bez nulového vodiče se stmívač připojuje výhradně na fázový vodič (L) a spínaný vodič (LOAD), nulový vodič (N) není přítomen ani zapojen. Tento způsob zapojení vyžaduje použití stmívačů speciálně navržených pro provoz bez nulového vodiče, které mají integrovaný obvod napájení přes fázi a zajišťují stabilní funkci bez potřeby nulového vodiče.
Specifika instalace bez nulového vodiče
V elektroinstalacích bez nulového vodiče chybí modrý vodič, který by sloužil jako návratový obvod pro elektrický proud. Stmívač proto musí být zapojen pouze mezi fázový vodič (L) a spínaný vodič vedoucí k žárovce (LOAD). Tento způsob zapojení vyžaduje stmívače s konstrukcí umožňující provoz bez nulového vodiče, často s integrovaným napájením přes fázi a speciální elektronikou pro stabilní regulaci jasu. Použití běžného stmívače určeného pro instalace s nulovým vodičem může vést k nefunkčnosti, blikání LED žárovek nebo přehřívání zařízení.
Doporučení a bezpečnostní opatření
Při instalaci stmívače v elektroinstalaci bez nulového vodiče dodržujte následující pravidla:
- Používejte výhradně stmívače certifikované pro provoz bez nulového vodiče, které mají jasně uvedeno v technické dokumentaci kompatibilitu s tímto typem zapojení.
- Vypněte jistič v rozvaděči a ověřte nepřítomnost napětí pomocí napěťové zkoušečky před jakýmkoli zásahem.
- Přesně identifikujte fázový a spínaný vodič podle barevného značení (fáze obvykle hnědá, černá nebo červená, spínaný vodič může mít jinou barvu) a připojte je podle schématu stmívače.
- Zajistěte pevné a bezpečné upevnění vodičů ve svorkách stmívače, odizolování vodičů by mělo být 8-10 mm, vodiče se při utahování svorek zkroucují ve směru hodinových ručiček.
- Otestujte funkčnost stmívače po zapojení a zapnutí jističe, přičemž sledujte plynulost stmívání a absenci blikání, zejména u LED osvětlení.
- Vyvarujte se úpravám zapojení, které nejsou uvedeny v návodu výrobce, aby nedošlo k poškození stmívače nebo elektroinstalace.
Častá chyba: Použití stmívače určeného pro instalace s nulovým vodičem v elektroinstalaci bez nulového vodiče vede k blikání LED žárovek a nestabilnímu stmívání.
Pro koho se to hodí: Tento způsob zapojení je vhodný pro starší elektroinstalace, kde není k dispozici nulový vodič, a pro uživatele, kteří chtějí stmívač instalovat svépomocí s dodržením bezpečnostních pravidel.
Pro koho se to nehodí: Nevhodné je pro instalace s moderními LED žárovkami bez kompatibilního stmívače nebo pro uživatele bez elektrotechnických znalostí, kde je vhodnější konzultace s odborníkem.
Tímto postupem zajistíte bezpečné a spolehlivé zapojení stmívače světla vlastními rukama i v elektroinstalaci bez nulového vodiče.
Doporučené stmívače pro LED osvětlení na českém trhu
Pro správné fungování LED osvětlení je klíčové vybrat stmívač s odpovídajícím výkonem a kompatibilitou. Mezi nejčastěji používané modely patří Fibaro FGD211s, Legrand Valena a Schneider Electric, které se liší výkonem i cenou. Při volbě stmívače doporučuji porovnat jejich parametry a zjistit, který nejlépe odpovídá vašim potřebám.
Fibaro FGD211s nabízí výkon do 250 W a je vhodný pro menší instalace LED světel. Jeho vyšší cena, kolem 1500 Kč, odpovídá pokročilým funkcím, jako je například možnost integrace do inteligentních domácností. Nevýhodou může být náročnější instalace a potřeba znalosti elektroinstalace.
Legrand Valena zvládne výkon až 600 W a cenově se pohybuje kolem 1200 Kč. Je jednoduchý na montáž a vhodný pro větší zdroje osvětlení, ale nemusí mít tolik funkcí jako chytré stmívače. Je proto vhodnější pro ty, kteří hledají spolehlivý vypínač se stmívačem bez složitých doplňků.
Schneider Electric nabízí výkon do 400 W za cenu přibližně 1000 Kč. Tento stmívač představuje kompromis mezi cenou a výkonem. Je vhodný do běžných domácích elektroinstalací, ale při jeho zapojení doporučuji dodržet bezpečnostní zásady, aby nedocházelo k blikání LED při stmívání.
| Model | Výkon stmívače | Cena v Kč | Výhody | Nevýhody |
|---|---|---|---|---|
| Fibaro FGD211s | do 250 W | cca 1500 | Integrace do chytré domácnosti | Vyšší cena, složitější instalace |
| Legrand Valena | do 600 W | cca 1200 | Jednoduchá montáž, vyšší výkon | Méně funkcí, základní ovládání |
| Schneider Electric | do 400 W | cca 1000 | Vyvážený poměr ceny a výkonu | Možnost blikání LED, nutná opatrnost |
Tipy a triky pro správné zapojení stmívače světla zahrnují ověření kompatibility stmívače s LED žárovkami a dodržení schématu zapojení stmívače osvětlení pro domácí kutily. Při montáži nezapomeňte na bezpečnost instalace stmívače, zejména při práci s nulovým vodičem a správném dimenzování výkonu, aby nedocházelo k přetížení nebo blikání světel.
Při výběru doporučuji zvážit, zda preferujete chytré funkce, vyšší výkon nebo cenovou dostupnost, protože každý model má své specifické přednosti i omezení.
Časté dotazy k připojení stmívače světla vlastniorukou
Otázka: Jak vypnout jistič před instalací stmívače?
Vypněte jistič v hlavním rozvaděči, který napájí okruh s osvětlením, a ověřte nulový stav napětí pomocí napěťové zkoušečky. Tím zajistíte bezpečnost instalace stmívače a předejdete úrazu elektrickým proudem.
Otázka: Jak správně odizolovat vodiče pro stmívač?
Odizolujte vodiče na délku 8-10 mm, což umožní pevné a bezpečné připojení do svorek stmívače. Příliš krátká izolace může způsobit špatný kontakt, příliš dlouhá zase zkrat.
Otázka: Který vodič připojuji na svorku L stmívače?
Na svorku označenou L připojte fázový vodič, obvykle hnědý, černý nebo červený. Správné zapojení fázového vodiče je klíčové pro správnou funkci stmívače.
Otázka: Je nutné připojit nulový vodič ke stmívači?
Některé moderní stmívače vyžadují připojení nulového vodiče (modrého) pro správnou funkci. Ve starších elektroinstalacích však nulový vodič nemusí být dostupný, proto je nutné zvolit stmívač určený pro instalaci bez nulového vodiče.
Otázka: Co dělat, když LED žárovka bliká při stmívání?
Použijte stmívač kompatibilní s LED světly a zajistěte minimální zatížení okruhu, například přidáním jedné klasické žárovky. Blikání často způsobuje nesoulad mezi stmívačem a LED žárovkou.
Otázka: Jaký je minimální výkon stmívače pro LED žárovky?
Minimální výkon stmívače pro LED osvětlení bývá zpravidla od 4 W. Pod touto hodnotou nemusí stmívač pracovat stabilně a může docházet k blikání či výpadkům.
Otázka: Mohu instalovat stmívač sám?
Ano, pokud dodržíte bezpečnostní pokyny, zejména vypnutí jističe a ověření nulového napětí. V případě pochybností doporučuji konzultaci s kvalifikovaným elektrikářem.
Otázka: Jaké nářadí potřebuji pro instalaci stmívače?
Budete potřebovat křížový a plochý šroubovák, kleště, odizolovací kleště, napěťovou zkoušečku a izolované rukavice. Tyto nástroje zajistí bezpečné a precizní zapojení stmívače.
Otázka: Jak poznám, že stmívač je kompatibilní s mými světly?
LED žárovky musí být označené jako stmívatelné (dimmable) a stmívač by měl být speciálně určený pro LED osvětlení. U nekompatibilních kombinací hrozí blikání a poškození.
Otázka: Jaké chyby se často stávají při zapojení stmívače?
Častou chybou je zaměnění fázového a nulového vodiče, špatné utažení svorek nebo nedostatečné odizolování vodičů. Tyto chyby vedou k nestabilní funkci a bezpečnostním rizikům.
Otázka: Co znamená PWM stmívání?
PWM (modulace šířky pulzu) reguluje jas tím, že rychle střídá zapnutí a vypnutí světla. Tento způsob je efektivní a často používaný u stmívačů světla LED.
Otázka: Jak dlouho testovat stmívač po instalaci?
Doporučuje se testovat stmívač asi 30 minut při různých úrovních jasu, sledovat blikání, výpadky a stabilitu osvětlení. To zajistí správnou funkci a včasné odhalení problémů.
Otázka: Mohu stmívač použít u zářivek nebo úsporek?
Ne, běžné stmívače nejsou kompatibilní s klasickými zářivkami a úspornými žárovkami, což může způsobit blikání a poškození osvětlovacích těles.
Otázka: Jak připojit stmívač bez nulového vodiče?
Použijte stmívač určený pro instalace bez nulového vodiče, který se zapojuje pouze s fází a spínaným vodičem podle schématu zapojení stmívače. Toto řešení je běžné ve starších elektroinstalacích.
Otázka: Jaké jsou výhody analogového stmívání?
Analogové stmívače snižují výkon lineárně a mají jednodušší konstrukci, což zajišťuje nižší cenu. Nevýhodou může být menší efektivita a kratší životnost LED žárovek ve srovnání s digitálním řízením.
Jednoduchý postup připojení stmívače světla svépomocí
Návod na zapojení stmívače světla krok za krokem začíná vypnutím jističe a ověřením nulového napětí. Následuje odizolování vodičů na 8-10 mm, připojení fáze na svorku L a podle schématu zapojení stmívače připojení spínaného vodiče a případně nulového vodiče. Po utažení svorek proveďte testování funkce stmívače a sledujte, zda světla správně stmívají bez blikání.
Tip: Bezpečnost instalace stmívače je zásadní, proto vždy vypínejte jistič a používejte napěťovou zkoušečku. Pro koho není instalace vhodná? Pro osoby bez základních elektrotechnických znalostí, kde hrozí riziko úrazu nebo poškození elektroinstalace.
