Výběr správného drátu a průřezu pro instalaci 10 kW: průvodce
Pro správnou elektroinstalaci s výkonem 10 kW je klíčové zvolit vhodný průřez vodiče, který zvládne potřebnou proudovou zatížitelnost bez rizika přehřátí. Výpočet průřezu kabelu závisí na délce vedení a typu materiálu, proto je nutné vycházet z přesných parametrů, aby instalace byla bezpečná a spolehlivá.
📝 Hlavní myšlenky
- Pro instalaci s výkonem 10 kW při 230 V je potřeba vodič s proudovou zatížitelností okolo 43,5 A.
- Měděný vodič s průřezem 10 mm² snese až 50 A a je vhodný pro 10 kW instalaci i v trubce.
- Hliníkové vodiče vyžadují větší průřezy: 25 mm² volně ložený a 35 mm² pro uložení v trubce.
- Jistič musí být dimenzován podle průřezu vodiče, například 16 A jistič pro CYKY-J 3×2,5 mm².
- Při delších trasách je nutné zvětšit průřez kvůli úbytku napětí, doporučuje se přidat až 10 % délky kabelu.
Jaký průřez drátu je vhodný pro instalaci s výkonem 10 kW?
Pro elektroinstalaci s výkonem 10 kW při napětí 230 V je potřeba vodič s proudovou zatížitelností přibližně 43,5 A. To znamená, že jaký drát je potřeba pro 10 kilowattů, závisí na materiálu vodiče – měděný vodič se dimenzuje na průřez 10 mm², zatímco hliníkový vodič vyžaduje větší průřez, obvykle 25 až 35 mm². Volba správného průřezu vodiče zajistí dostatečný proud bez přehřívání a minimalizuje úbytek napětí kabelu v instalaci.
Jak spočítat průřez drátu pro instalaci s výkonem 10 kW?
Výkon instalace 10 kW při napětí 230 V znamená proudovou zatížitelnost přibližně 43,5 A, kterou vypočítáme podle vzorce I = P / U (I je proud, P výkon, U napětí). Tento proud je rozhodující pro výpočet minimálního průřezu vodiče, protože příliš tenký vodič by vedl k přehřívání a vyšším ztrátám energie. Přesný průřez kabelu pro 10 kW výkon ovlivňuje také délka vedení a způsob uložení kabelu, které ovlivňují úbytek napětí kabelu v elektroinstalaci.
Jaký průřez drátu zvolit pro měď a hliník při 10 kW?
Pro 10 kW instalaci je měděný vodič s průřezem 10 mm² ideální, protože má proudovou zatížitelnost kolem 50 A, což bezpečně pokryje potřebný proud. U hliníkového vodiče je nutné zvolit větší průřez – mezi 25 a 35 mm² podle toho, jak je vodič uložen, protože hliník má nižší vodivost a nižší proudovou zatížitelnost než měď. Správná volba průřezu vodiče zohledňuje i jistič a průřez, aby byla elektroinstalace 10 kW bezpečná a spolehlivá.
| Materiál vodiče | Doporučený průřez | Proudová zatížitelnost |
|---|---|---|
| Měď | 10 mm² | cca 50 A |
| Hliník | 25 mm² | cca 40 A |
| Hliník | 35 mm² | cca 50 A |
Vliv způsobu uložení vodiče na volbu průřezu
Uložení vodiče výrazně ovlivňuje proudovou zatížitelnost a tím i volbu průřezu vodiče pro elektroinstalaci 10 kW. Volně ložené vodiče mají lepší odvod tepla, což zvyšuje jejich zatížitelnost oproti vodičům uloženým v trubce. To znamená, že pro stejný výkon lze použít menší průřez.
Jak spočítat průřez drátu pro 10 kW domácí elektriku
Pro instalaci s výkonem 10 kilowattů je potřeba zohlednit typ vodiče i způsob jeho uložení. Přibližně:
- Měděný vodič s průřezem 10 mm² snese proud až 50 A v obou případech – volně nebo v trubce.
- Hliníkový vodič vyžaduje větší průřez při uložení v trubce – například 25 mm² volně ložený, ale 35 mm² v trubce kvůli nižší proudové zatížitelnosti.
- Výpočet průřezu kabelu pro 10 kW vychází z jističe a úbytku napětí kabelu, kdy větší průřez snižuje ztráty a zvyšuje bezpečnost.
Tip: Častou chybou je podcenění vlivu uložení vodiče, což vede k přehřívání a riziku poškození izolace. Proto vždy ověřte, zda je průřez přizpůsobený konkrétnímu způsobu uložení.
Doporučené typy kabelů a dimenzování jističů pro 10 kW instalace

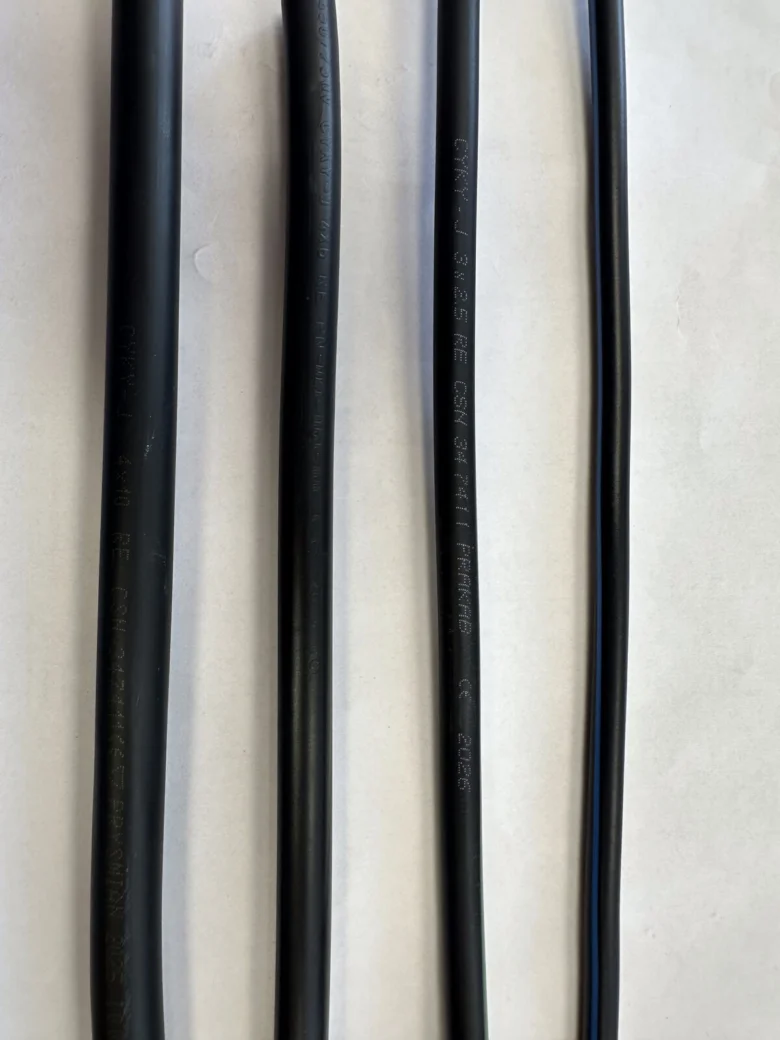

Pro správný výběr drátu a průřezu vodiče pro 10 kW instalaci je klíčové zohlednit proudovou zatížitelnost a úbytek napětí kabelu. Nejčastěji se pro domácí elektroinstalace s výkonem okolo 10 kW používá měděný kabel CYKY-J 4×10 mm², který zvládne proudovou zátěž až 40 A. Tento typ kabelu se obvykle využívá jako hlavní přívod do rozvaděče a k zásuvkovým okruhům. Pro vývody k jednotlivým spotřebičům je vhodný VVG kabel, jehož konstrukce umožňuje pevné uložení, a NYM kabel, který je flexibilnější a vhodný do omítek či podlah.

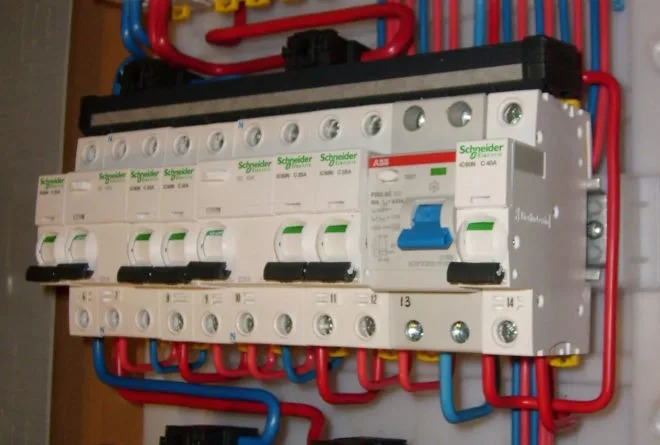

Jistič je nezbytné zvolit tak, aby jeho hodnota odpovídala průřezu vodiče – například pro kabely 3×2,5 mm² je běžný jistič 16 A, který zvládne zatížení do 3,7 kW. Pro instalace kolem 10 kW s průřezem 10 mm² se doporučuje jistič 40 A, aby se zabránilo přetížení a minimalizoval úbytek napětí kabelu.
Jak se počítá průřez kabelu pro 10 kW zátěž
Výpočet průřezu vodiče vychází z maximálního proudu, který se spočítá jako výkon dělený napětím a účiníkem (I = P / (U × cosφ)). Pro běžnou domácí síť 230 V a cosφ kolem 0,95 znamená 10 kW přibližně 46 A, což odpovídá průřezu vodiče 10 mm² pro měď.
| Průřez vodiče (mm²) | Proudová zatížitelnost (A) | Doporučený jistič (A) |
|---|---|---|
| 2,5 | 20 | 16 |
| 6 | 32 | 32 |
| 10 | 40 | 40 |
Tip: Častou chybou je použití jističe s vyšší hodnotou než odpovídá průřezu kabelu, což může vést k přehřívání vodičů a riziku požáru. Pro elektroinstalaci 10 kW doporučuji vždy sladit hodnoty jističe a průřezu vodiče podle norem elektroinstalace. Tento postup je vhodný pro rodinné domy s vyššími odběry, naopak pro menší instalace do 5 kW postačí tenčí kabely a nižší hodnota jističe.
Úbytek napětí a jeho vliv na volbu průřezu vodiče
Úbytek napětí je klíčovým faktorem při dimenzování vodičů pro instalaci s výkonem 10 kW. Zohlednění délky kabelu a správný výpočet průřezu vodiče zajistí bezpečný a efektivní přenos elektrické energie bez zbytečných ztrát.
Výpočet proudu pro 10 kW
Proudová zatížitelnost vodiče se odvíjí od výkonu instalace a napětí sítě. Pro 10 kW při napětí 230 V vypočítáme proud jako 10 000 W děleno 230 V, což dává přibližně 43,5 A. Tento proud je základem pro volbu správného průřezu vodiče a dimenzování jističe.
Délka kabelu a rezerva
Protože úbytek napětí na kabelu roste s jeho délkou, doporučuje se přidat k délce kabelu 10 % rezervu. Tento postup pomáhá přesněji určit úbytek napětí kabelu a zamezit poddimenzování vodiče, které by mohlo vést k přehřívání nebo snížení výkonu instalace.
Doporučený průřez pro minimalizaci ztrát
Výpočet průřezu kabelu pro 10 kW musí zajistit, aby úbytek napětí nepřekročil 3 % jmenovitého napětí. To obvykle znamená použití vodiče s průřezem minimálně 6 mm² pro běžné délky do 30 metrů. Správný průřez vodiče podle normy elektroinstalace 10 kW zároveň zaručuje bezpečný provoz a kompatibilitu s jističem.
- Určete maximální proud podle výkonu a napětí.
- Změřte délku kabelu a připočtěte 10 % rezervu.
- Spočítejte úbytek napětí a vyberte vodič s odpovídajícím průřezem podle tabulek proudové zatížitelnosti.
Normy a legislativní požadavky pro elektroinstalaci 10 kW
Pro správný výběr drátu a průřezu v elektroinstalaci 10 kW je nezbytné dodržovat platné ČSN normy, které stanovují minimální hodnoty průřezu vodičů podle výkonu a délky kabelu. Distributor elektřiny obvykle požaduje minimální průřez mědi 6 mm² pro hlavní přívod k rodinnému domu s výkonem kolem 10 kW. Tento průřez zajišťuje dostatečnou proudovou zatížitelnost a minimalizuje úbytek napětí kabelu, což je klíčové pro bezpečný a spolehlivý provoz.
Pro zásuvkové okruhy se standardně používá kabel s průřezem 3×2,5 mm² v kombinaci s jističem 16 A, který odpovídá běžné proudové zátěži domácnosti. Správně zvolený jistič a průřez vodiče snižují riziko přetížení a tepelných ztrát.
- ČSN normy definují minimální průřez vodiče s ohledem na výkon a délku vedení
- Distributor elektřiny požaduje minimálně 6 mm² pro přívod 10 kW instalace
- Pro zásuvky platí průřez 2,5 mm² s jističem 16 A
- Výpočet průřezu kabelu musí zohlednit proudovou zatížitelnost a úbytek napětí
Tip: Při plánování elektroinstalace 10 kW vždy konzultujte konkrétní požadavky distributora a projektanta elektro, aby instalace splňovala všechny bezpečnostní a legislativní normy.
Časté dotazy k volbě drátu a průřezu pro 10 kW instalaci
Jak správně vybrat průřez drátu pro elektrickou instalaci 10 kW?
Proudová zatížitelnost vodiče určuje vhodný průřez, který musí odpovídat maximálnímu proudu. Pro 10 kW při 230 V se vypočítá proud 43,5 A, což obvykle vyžaduje měděný kabel s průřezem 10 mm².
Návod na výpočet průřezu kabelu pro 10 kW
Výpočet začíná dělením výkonu napětím (10 000 W / 230 V = 43,5 A). Poté vyberte průřez vodiče podle tabulek proudové zatížitelnosti a zohledněte délku kabelu pro minimalizaci úbytku napětí.
Otázka: Jaký kabel použít pro instalaci s výkonem 10 kW?
Pro 10 kW při 230 V se doporučuje měděný vodič s průřezem 10 mm², který snese proud až 50 A.
Otázka: Jak spočítat průřez drátu pro 10 kW instalaci?
Proud se vypočítá jako výkon dělený napětím: 10 000 W / 230 V = 43,5 A, průřez pak vybíráme podle zatížitelnosti vodiče.
Otázka: Kolik ampér snese kabel 3×2,5 mm²?
Kabel 3×2,5 mm² s měděným vodičem snese při běžných podmínkách proud až 16 A.
Otázka: Jaký je rozdíl mezi měděným a hliníkovým vodičem pro 10 kW instalaci?
Hliníkový vodič má horší vodivost, proto vyžaduje větší průřez (25-35 mm²) než měď (10 mm²).
Otázka: Jaký jistič použít k vodiči 2,5 mm²?

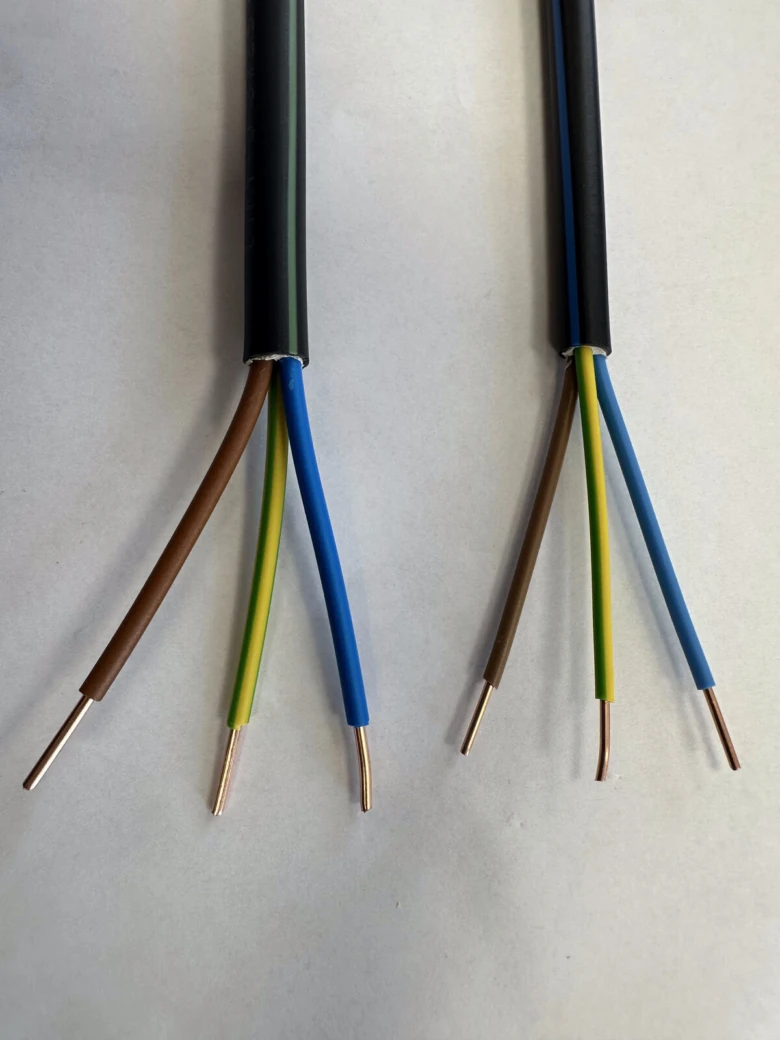

Pro kabel CYKY-J 3×2,5 mm² se běžně používá jistič s hodnotou 16 A.
Otázka: Proč je důležitý způsob uložení vodiče?
Volně ložené vodiče mají vyšší proudovou zatížitelnost než vodiče uložené v trubce, což ovlivňuje výběr průřezu.
Otázka: Jaký průřez vodiče je potřeba pro třífázový přívod 10 kW?
Pro třífázový přívod se často používá měděný kabel CYKY-J 4×10 mm², který snese až 50 A.
Otázka: Jak ovlivňuje délka kabelu volbu průřezu?
Délka kabelu zvyšuje úbytek napětí, proto je nutné přidat cca 10 % délky a zvětšit průřez, aby se minimalizovaly ztráty.
Otázka: Jaký kabel je vhodný pro zásuvky v domácnosti?
Pro zásuvky se obvykle používá CYKY-J 3×2,5 mm² s jističem 16 A.
Otázka: Jaké jsou normy pro instalaci kabelů v ČR?
Platí normy ČSN, které stanovují minimální průřez vodiče a požadavky distributorů elektřiny, například minimálně 6 mm² pro hlavní přívod.
Otázka: Je možné použít kabel 1,5 mm² pro zásuvky s jističem 16 A?
Ne, kabel 1,5 mm² není vhodný pro jistič 16 A, protože nemá dostatečnou proudovou zatížitelnost a hrozí přehřátí.
Otázka: Jaký typ kabelu je lepší – CYKY nebo NYM?
CYKY je standardní kabel s PVC izolací vhodný pro běžné použití, NYM má lepší mechanické a tepelné vlastnosti, ale je dražší.
Otázka: Jak se počítá proudová zatížitelnost vodiče?
Zatížitelnost závisí na průřezu, materiálu vodiče a uložení. Například měděný vodič 10 mm² snese při volném uložení 50 A.
Otázka: Jaká je maximální délka kabelu pro 10 kW bez zvětšení průřezu?
Maximální délka závisí na přípustném úbytku napětí, obecně se doporučuje nepřekročit několik desítek metrů, jinak je nutné zvětšit průřez.
Otázka: Co se stane, když je jistič silnější než průřez vodiče?
Jistič nemusí vypnout při přetížení, což vede k přehřátí kabelu a zvýšenému riziku požáru.
Otázka: Jaký průřez vodiče je vhodný pro kuchyňské spotřebiče?
Pro kuchyňské zásuvky se doporučují vodiče o průřezu 4 až 6 mm² podle výkonu spotřebičů.
Otázka: Jaký je rozdíl mezi vodiči uloženými ve zdi a volně loženými?
Ve zdi jsou vodiče ohřívány méně vzduchem, což snižuje jejich proudovou zatížitelnost a vyžaduje větší průřez.
Otázka: Jaký průřez vodiče je potřeba pro osvětlení?
Pro světelné obvody je vhodný kabel CYKY-J 3×1,5 mm² s jističem 10 A.
Otázka: Jak ovlivňuje teplota okolí výběr průřezu?
Vyšší teplota snižuje proudovou zatížitelnost vodiče až o 20 %, proto je třeba ji při výpočtu zohlednit.
Otázka: Jak správně dimenzovat jistič pro 10 kW instalaci?
Jistič musí odpovídat průřezu vodiče a maximálnímu proudu, například 50 A pro měděný kabel 10 mm². Nesprávná volba ohrožuje bezpečnost elektroinstalace.
Odborná rada: Při volbě průřezu a jističe pro instalaci 10 kW vždy konzultujte konkrétní podmínky a délku kabelu, protože nesprávný průřez zvyšuje riziko přehřátí a úbytku napětí.
