Princip a výpočet kompenzátoru ve tvaru U a rozdíly od měchu

Kompenzátor ve tvaru U slouží k vyrovnání dilatace potrubí a zabraňuje tak poškození způsobenému teplotními změnami. Jeho správný výpočet a montáž jsou klíčové pro spolehlivý provoz, přičemž odlišnosti od měchu ovlivňují nejen funkci, ale i konstrukční požadavky. Rozumět principům těchto zařízení pomáhá zvolit optimální řešení pro konkrétní instalaci.

Princip fungování kompenzátoru ve tvaru U

Kompenzátor ve tvaru U pohlcuje dilatační pohyby vznikající tepelnou roztažností polypropylenových trubek delších než 10 metrů, čímž výrazně snižuje mechanické napětí v potrubí a tlumí hydraulické rázy o amplitudě až 15-20 %. Tento princip fungování umožňuje prodloužit životnost potrubí až na 50 let při dodržení správné montáže a provozních parametrů. Kompenzátor ve tvaru U pracuje jako pružný prvek, který absorbuje podélné posuny potrubí do délky až 30 mm bez poškození spojů nebo trubek, čímž stabilizuje tlak v systému v rozsahu 10-18 atmosfér.

Tepelná roztažnost polypropylenu způsobuje dilataci potrubí v rozmezí 0,1-0,2 % délky při teplotním rozdílu 50 °C, což bez kompenzace vede k prasklinám nebo únikům. Kompenzátor ve tvaru U využívá ohybové pružiny v podobě zakřivené trubky, která se při prodloužení potrubí mírně deformuje, čímž absorbuje dilatační pohyb efektivněji než přímé axiální posuny. V porovnání s měchem pružným nabízí kompenzátor ve tvaru U vyšší mechanickou odolnost vůči poškození a jednodušší montáž, přičemž oba typy slouží ke stejnému účelu – pohlcovat dilatační pohyby a snižovat napětí v potrubí.

Princip absorpce pohybu u kompenzátorů ve tvaru U a měchu

• Kompenzátory ve tvaru U absorbují dilatační pohyb především ohybem zakřivené trubky, která se deformuje v prostoru, čímž umožňuje axiální posuny do 30 mm.
• Měchy pružné využívají expanzi a kontrakci vlnitého profilu z pružného materiálu, čímž umožňují axiální i radiální pohyby s omezenou délkou posunu kolem 20 mm.
• Kompenzátory ve tvaru U mají tlakovou odolnost 10-18 atmosfér, zatímco měchy obvykle zvládají nižší tlak kolem 12-16 atmosfér v závislosti na konstrukci.
• Výběr mezi kompenzátorem ve tvaru U a měchem závisí na požadavcích na tlak, životnost a prostorové možnosti montáže.

Tip: Častou chybou při návrhu je podcenění délky dilatace potrubí, což vede k nevhodnému výběru kompenzátoru a následnému předčasnému poškození spojů. Doporučuje se přesný výpočet dilatace a volba kompenzátoru s rezervou minimálně 20 % vůči vypočtené hodnotě.

Pro koho se kompenzátor ve tvaru U hodí: pro dlouhé polypropylenové potrubní systémy s provozní teplotou do 90 °C a tlakem do 18 atmosfér, kde je požadována vyšší mechanická odolnost a stabilita.

Pro koho není vhodný: pro systémy s výraznými radiálními pohyby nebo velmi omezeným prostorem, kde jsou vhodnější flexibilní měchy.

Jak se počítá kompenzátor ve tvaru U – matematický výpočet

Výpočet kompenzátoru ve tvaru U je klíčový pro správný návrh a funkci dilatačního systému v potrubí z polypropylenu. Tento proces zohledňuje dilataci potrubí, která závisí na teplotním rozdílu mezi provozní a instalační teplotou, a využívá koeficient tepelné roztažnosti materiálu. Níže naleznete detailní vzorec i postup, jak spočítat dilataci pro kompenzátor ve tvaru U.

Základní vzorec pro výpočet kompenzátoru ve tvaru U

Výpočet kompenzátoru ve tvaru U vychází ze vzorce:

L = α × ΔT × L_potrubí

kde:

• L je délka kompenzátoru ve tvaru U potřebná k absorpci tepelné dilatace (v metrech),
• α představuje koeficient tepelné roztažnosti polypropylenu, který má přibližnou hodnotu 0,00012 1/°C,
• ΔT je teplotní rozdíl mezi provozní a instalační teplotou v °C,
• L_potrubí označuje celkovou délku potrubí, které bude dilatovat (v metrech).

Tento vzorec reflektuje, jak se materiál potrubí při změně teploty prodlužuje a umožňuje navrhnout kompenzátor s dostatečnou délkou k vyrovnání tohoto pohybu. Polypropylenový kompenzátor tak díky své flexibilitě a správnému rozměru zajistí efektivní montáž kompenzátoru s požadovanou tlaková odolností.

Krok za krokem: Jak vypočítat délku kompenzátoru

1. Určete délku potrubí – změřte celkovou délku potrubí, které bude vystaveno tepelné dilataci.
2. Zjistěte teplotní rozdíl – stanovte rozdíl mezi provozní teplotou média v potrubí a teplotou při instalaci.
3. Použijte koeficient tepelné roztažnosti – pro polypropylen platí hodnota přibližně 0,00012 1/°C.
4. Vypočítejte dilataci potrubí – vynásobte všechny hodnoty podle vzorce L = α × ΔT × L_potrubí.
5. Navrhněte délku kompenzátoru – získaná hodnota určuje minimální délku kompenzátoru ve tvaru U, která zajistí pohlcení dilatačních pohybů.

Tip: Při montáži kompenzátoru věnujte pozornost správnému upevnění a zajištění vůlí, protože podhodnocení délky kompenzátoru vede k nadměrnému namáhání spoje a může způsobit poškození potrubí. Tento výpočet je vhodný zejména pro polypropylenové potrubní systémy, kde je dilatace výrazná. Pro jiné materiály nebo tvary kompenzátorů (například měch pružný) je potřeba použít odpovídající koeficienty a parametry.

Typy kompenzátorů ve tvaru U a jejich technické parametry

Kompenzátory ve tvaru U představují různé konstrukční varianty, které se liší nejen tvarem, ale i technickými parametry a vhodností pro konkrétní aplikace. Základní rozdělení zahrnuje vlnovcové, smykové a přírubové typy, jež mají odlišné délky, tlakové odolnosti a způsoby montáže.

Typy kompenzátorů ve tvaru U: vlnovcové, smykové a přírubové

Existují tři hlavní typy kompenzátorů ve tvaru U, které se používají podle specifických požadavků na dilataci potrubí. Vlnovcové kompenzátory jsou pružné a mají délku přibližně 25 cm. Umožňují efektivní absorpci pohybů díky své vlnovité konstrukci, což zvyšuje životnost potrubí. Smykové kompenzátory, s délkou okolo 17 cm, umožňují axiální posuny a jsou vhodné tam, kde dochází k lineárnímu prodloužení potrubí. Přírubové kompenzátory mají největší délku 29,5 cm a montují se pomocí přírub, což zajišťuje pevné uchycení a vysokou tlakovou odolnost. Každý typ kompenzátoru ve tvaru U je navržen tak, aby vyhovoval různým provozním podmínkám a typům potrubních systémů.

Technické parametry kompenzátorů ve tvaru U

Kompenzátory ve tvaru U mají délky v rozmezí od 17 do 29,5 cm, přičemž délka přímo ovlivňuje schopnost pohlcovat dilatační pohyby. Tlaková odolnost těchto kompenzátorů se pohybuje mezi 12 atmosférami u smykových typů až po 18 atmosfér u přírubových variant. Vlnovcové kompenzátory odolávají tlaku kolem 16 atmosfér, což je vhodné pro běžné provozní podmínky v instalacích s polypropylenovými trubkami o průměru 20 až 40 mm. Maximální provozní teplota je u těchto kompenzátorů standardně nastavena tak, aby odpovídala požadavkům na polypropylenový materiál, zajišťujícímu dlouhou životnost a spolehlivost systému.

Tip: Při montáži kompenzátoru je třeba zajistit správné upevnění a respektovat maximální tlakovou odolnost, aby nedošlo k poškození potrubí. Častou chybou je nevhodný výběr délky kompenzátoru, který nemusí plně absorbovat dilatace potrubí.

Kompenzátory ve tvaru U jsou vhodné zejména pro instalace s polypropylenovými trubkami, kde je potřeba kompenzovat dilatace potrubí bez složitých úprav. Naopak pro aplikace vyžadující větší flexibilitu v několika směrech může být lepší volbou měch pružný, který umožňuje komplexnější pohyby potrubí.

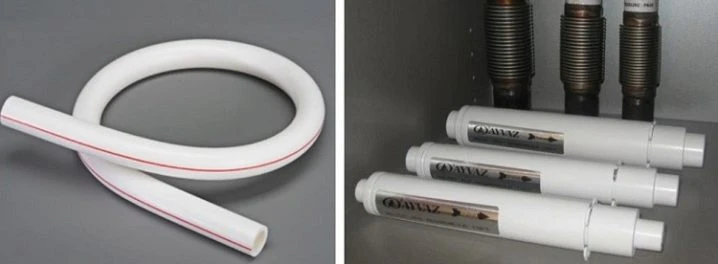

Rozdíly mezi kompenzátorem ve tvaru U a měchem

Kompenzátor ve tvaru U a měch představují dva základní typy dilatačních kompenzátorů používaných k vyrovnání dilatace potrubí. Kompenzátor ve tvaru U má robustnější konstrukci vyrobenou vstřikováním z polypropylenu, která umožňuje provozní tlak až 10-18 atmosfér a maximální teplotu vody do 90 °C (některé modely až 100 °C). Díky tomu je vhodný pro systémy s vyšším tlakem a menší potřebou pružnosti. Naopak měch pružný, tvořený vlnitým profilem, poskytuje výrazně větší pružnost a umožňuje víceosé pohyby, což usnadňuje kompenzaci axiálního i radiálního pohybu potrubí.

Rozdíly mezi kompenzátorem ve tvaru U a měchem spočívají zejména v principu absorpce pohybu a konstrukčním provedení. Kompenzátor ve tvaru U pohlcuje axiální pohyby díky tvarové deformaci ohybu „U“, který umožňuje pohlcení dilatačních pohybů na úsecích potrubí delších než 10 metrů. Měch pracuje s pružnou membránou, která zvládá složitější pohyby v několika osách, včetně radiálních a bočních posunů.

Výhody a nevýhody kompenzátoru ve tvaru U proti měchu

• Kompenzátor ve tvaru U odolává provoznímu tlaku 10-18 atmosfér, což jej předurčuje pro tlakové aplikace nad 10 barů
• Měch pružný umožňuje kompenzaci víceosých pohybů, zejména radiálních a bočních, což je výhodné v dynamických nebo prostorově omezených instalacích
• Montáž kompenzátoru ve tvaru U probíhá svařováním nebo přírubovou metodou, vyžaduje pevné ukotvení a minimální vzdálenost mezi kompenzátory do 3 metrů
• Polypropylenový kompenzátor ve tvaru U je odolnější vůči chemickým vlivům a hydraulickým rázům, ale méně flexibilní než měch
• Kompenzátor ve tvaru U je robustnější a má delší životnost (až 50 let při správné instalaci), zatímco měch je vhodný pro systémy s vyšší potřebou pohyblivosti a složitých dilatačních pohybů

Odborná rada: Při návrhu dilatačního systému zvažte typ pohybů a provozní tlak. Kompenzátor ve tvaru U je vhodný pro systémy s vyšším tlakem a převážně axiální dilatací, zatímco měch je lepší volbou pro instalace vyžadující víceosé pohyby a vyšší pružnost. Nesprávná volba může vést k předčasnému selhání kompenzátoru nebo komplikacím při montáži.

Montáž a správná instalace kompenzátoru ve tvaru U

Montáž kompenzátoru ve tvaru U vyžaduje přesný postup, který zajistí správnou funkci při pohlcování dilatace potrubí. Při instalaci je nutné dodržet doporučené metody spojení a správnou vzdálenost mezi jednotlivými kompenzátory.

Metody montáže kompenzátoru ve tvaru U

Montáž kompenzátoru ve tvaru U probíhá nejčastěji dvěma způsoby. Prvním je svařování polypropylenového kompenzátoru při teplotě 260 °C, které vytváří pevný a těsný spoj. Tento postup vyžaduje přesnou fixaci spoje, aby nedošlo k deformacím během chladnutí. Druhou metodou je montáž pomocí přírub, která umožňuje jednodušší demontáž a kontrolu kompenzátoru. Obě varianty je třeba provádět podle specifikací výrobce, protože tlaková odolnost kompenzátoru závisí na kvalitě spoje. Praktický návod na montáž kompenzátoru ve tvaru U doporučuje volit metodu podle dostupnosti techniky a požadavků na údržbu.

Doporučená vzdálenost mezi kompenzátory

Pro správnou funkci dilatačního kompenzátoru ve tvaru U je klíčová vzdálenost mezi jednotlivými kompenzátory. Maximální vzdálenost by neměla překročit 3 metry, což umožňuje efektivní pohlcení pohybů potrubí a snižuje napětí v systému. Při větší vzdálenosti hrozí snížení účinnosti kompenzátoru a vyšší riziko poškození potrubí. Správná vzdálenost také zajišťuje, že pružný měch kompenzátoru pracuje v optimálním rozsahu, což prodlužuje životnost celého systému. Chyby při návrhu kompenzátoru ve tvaru U často spočívají právě v nesprávném rozmístění, proto je nutné plánovat instalaci s ohledem na tento limit.

1. Připravit spojovací materiál – zvolit mezi svařováním a přírubami podle požadavků
2. Fixovat kompenzátor – zajistit pevné uložení během svařování při 260 °C
3. Dodržet vzdálenost max. 3 metry – mezi jednotlivými kompenzátory pro správnou dilataci
4. Zkontrolovat tlaková odolnost – ověřit dle technických parametrů výrobce po montáži

Dopady teplotních cyklů na funkčnost kompenzátorů ve tvaru U

Opakované teplotní cykly mezi 20 °C a maximální provozní teplotou 90-100 °C způsobují únavu polypropylenu v kompenzátorech ve tvaru U. Tento materiál postupně ztrácí pružnost, což vede ke snížení schopnosti pohlcovat dilatační pohyby potrubí o délce nad 10 metrů. Únava materiálu se projevuje snížením mechanické pevnosti až o 15 % po 10 000 cyklech, což negativně ovlivňuje tlakovou odolnost kompenzátoru, která se obvykle pohybuje mezi 10 a 18 atmosférami. Nesprávná montáž, například zkroucení nebo nedostatečné upevnění, zvyšuje lokální napětí a urychluje degradaci materiálu.

Proto je nezbytné dodržet doporučenou vzdálenost mezi kompenzátory maximálně 3 metry a zajistit pevné, ale ne přetížené spoje svařováním při 260 °C nebo přírubovou montáží. Nedodržení těchto podmínek může vést k prasknutí nebo deformaci kompenzátoru již během 5 let provozu, což výrazně zkracuje životnost systému, která při správné instalaci může přesáhnout 50 let.

Výhody a nevýhody kompenzátoru ve tvaru U proti měchu

Kompenzátor ve tvaru U využívá tvarovou deformaci trubky k absorpci dilatačních pohybů, což zajišťuje vyšší tlakovou odolnost (až 18 atmosfér) a stabilitu systému. Naopak měch pružný umožňuje větší rozsah axiálních i radiálních pohybů díky své vlnité konstrukci, ale obvykle snese nižší tlak do 12-16 atmosfér. Kompenzátory ve tvaru U jsou vhodné pro dlouhé rovné úseky polypropylenových potrubí, zatímco měchy se hodí pro složitější potrubní rozvody s více směrovými změnami.

Pravidelná údržba, včetně kontroly stavu materiálu po 5 000 až 10 000 teplotních cyklech, je klíčová pro zajištění dlouhodobé funkčnosti. Při zanedbání údržby dochází ke zvýšenému riziku trhlin a snížení tlakové odolnosti, což může vést k haváriím v potrubním systému.

Tip: Při montáži kompenzátoru ve tvaru U zajistěte přesné usazení bez zkroucení a pevné fixace, aby nedocházelo k lokálnímu přetěžování materiálu a předčasné únavě polypropylenu. Častou chybou je instalace bez dostatečné dilatační mezery, což způsobuje nadměrné napětí a rychlejší opotřebení.

Metody diagnostiky a kontroly stavu kompenzátorů během provozu

Diagnostika kompenzátorů ve tvaru U je nezbytná pro správnou funkci a bezpečnost celého potrubního systému. Zahrnuje vizuální kontrolu, měření deformace a měření tlaku, které odhalí známky opotřebení nebo poškození materiálu. Vizuální kontrola se zaměřuje na praskliny, korozi a změny tvaru polypropylenového kompenzátoru či měchu pružného. Měření deformace pomáhá zjistit skutečnou dilataci potrubí a ověřit správnou montáž kompenzátoru, zatímco měření tlaku hodnotí tlakovou odolnost kompenzátoru během provozu.

Doporučený interval kontroly je každé 2 roky, což zajistí včasné odhalení potenciálních problémů a prodlouží životnost zařízení.

• Prohlédnout povrch kompenzátoru na praskliny a úniky
• Změřit deformaci a porovnat s návrhovými hodnotami
• Ověřit tlakovou odolnost přístroji dle normy
• Kontrolovat správnou montáž kompenzátoru podle technického listu

Princip absorpce pohybu u kompenzátorů ve tvaru U a měchu

Princip fungování kompenzátoru ve tvaru U v potrubí spočívá v pohlcování dilatace potrubí pomocí ohýbání tvaru U, zatímco měch pružný využívá pružného materiálu ke kompenzaci pohybu. Tyto rozdíly ovlivňují metody diagnostiky a kontrolu stavu kompenzátorů během provozu.

FAQ – Časté dotazy k principu a výpočtu kompenzátoru ve tvaru U a rozdílům od měchu
