Komplexní přehled typů ventilů a jejich využití v praxi

Ventily představují klíčové prvky v řízení průtoku kapalin a plynů v průmyslových i domácích aplikacích. Jejich klasifikace podle použití zahrnuje například pojistné ventily, regulační ventily nebo zpětné ventily, přičemž volba materiálů ventilů výrazně ovlivňuje jejich odolnost a účinnost. Správný výběr ventilu zajišťuje bezpečnost, spolehlivost i úsporu energie v provozu.

Hlavní typy ventilů podle funkce a konstrukce

Hlavní typy ventilů podle funkce a konstrukce vycházejí z požadavků na průtok média a tlakové podmínky. Uzavírací ventily zvládají tlak až 70 MPa, kulové ventily umožňují rychlé ovládání čtvrt otáčky a membránové ventily se uplatňují zejména při regulaci viskózních nebo sypkých médií. Třícestné a termostatické ventily rozšiřují možnosti řízení průtoku a teploty v technických aplikacích.

Jaké jsou hlavní typy ventilů podle funkce?

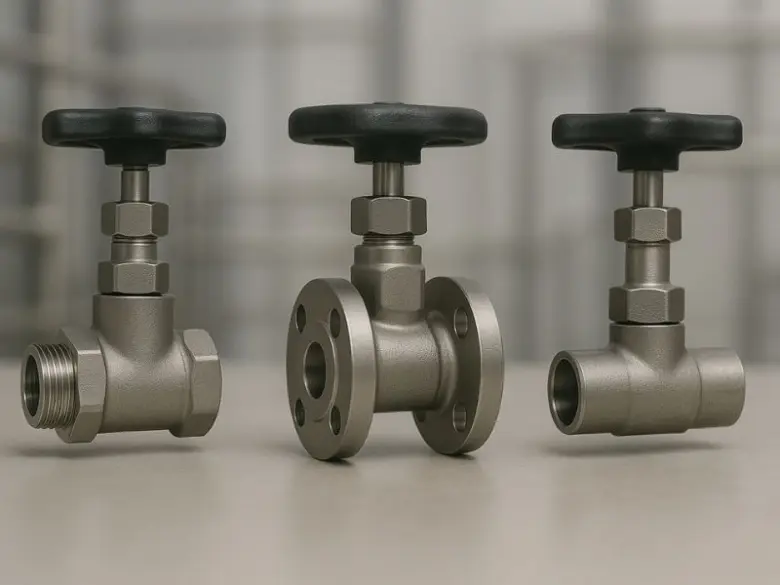

Hlavní typy ventilů podle funkce zahrnují uzavírací ventily, které jsou konstruovány pro spolehlivé utěsnění při vysokém tlaku až 70 MPa. Tyto ventily najdou uplatnění například v průmyslových instalacích s náročnými tlakových parametry. Kulové ventily disponují jednoduchou konstrukcí s kuličkou uvnitř, která umožňuje otevření nebo uzavření průtoku otáčením o čtvrt otáčky, což zajišťuje rychlé a přesné ovládání. Membránové ventily pracují s pružnou membránou oddělující médium od pohyblivých částí ventilu, což je ideální pro viskózní, agresivní nebo sypká média, kde by standardní ventily mohly mít problémy s údržbou. Třícestné ventily umožňují přerušení nebo propojení dvou okruhů, což je užitečné v topných nebo chladicích systémech. Termostatické ventily regulují průtok média na základě teploty, čímž umožňují automatickou regulaci teplotních podmínek.

Jaké jsou typy vodovodních ventilů?

Typy vodovodních ventilů zahrnují uzavírací ventily, kulové ventily a šoupátkové ventily, které se liší zejména konstrukcí a způsobem ovládání průtoku. Uzavírací ventily jsou základním prvkem pro bezpečné přerušení průtoku vody, často s odolností vůči tlakům běžným v domácích i průmyslových instalacích. Kulové ventily se používají pro rychlé a spolehlivé otevření nebo uzavření vodního potrubí, přičemž konstrukce umožňuje minimální tlakové ztráty. Šoupátkové ventily pracují na principu posuvu šoupátka, což umožňuje plynulou regulaci průtoku a jsou vhodné pro větší průměry potrubí a vyšší průtoky. Vodovodní ventily musí zvládnout teplotní rozsah přibližně od 0 do 90 °C a tlak do 16 MPa, přičemž materiály ventilů jsou voleny s ohledem na korozní odolnost a hygienické požadavky.

Tip: Při výběru ventilů je důležité zvážit nejen typ a použití, ale také materiály ventilů a možnosti automatizace ventilů, aby byla zajištěna dlouhá životnost a minimalizována údržba ventilů v průmyslovém nebo vodovodním systému.

Klasifikace ventilů podle média a provozních podmínek

Ventily se volí a klasifikují především podle média, kterým protékají, a podle provozních podmínek, zejména teploty a tlaku. Tyto parametry zásadně ovlivňují konstrukční materiály a bezpečnostní požadavky ventilů používaných v průmyslu.

Jak se klasifikují ventily podle média?

Ventily se dělí podle typu média, které jimi protéká, na kapaliny (voda, oleje), plyny (vzduch, pára) a sypké látky (prachy, granuláty). Každé médium klade na ventil odlišné nároky z hlediska chemické odolnosti, teploty a tlaku. Pracovní teplota ventilů se pohybuje od extrémně nízkých hodnot kolem -196 °C, například u kapalného dusíku, až po +150 °C u některých průmyslových procesů. Pracovní tlak může dosahovat až 70 MPa, což vyžaduje speciální konstrukční řešení a výběr materiálů.

Materiály ventilů musí být odolné vůči korozi a opotřebení, aby zvládly agresivní chemikálie nebo páru. Například ventily pro páru často využívají nerezovou ocel s vysokou tepelnou odolností, zatímco ventily pro sypké látky zohledňují odolnost vůči abrazivnímu opotřebení. Pojistné ventily, které chrání systém před přetlakem, musí splňovat přísné certifikace CE a TÜV a často mají automatizaci ventilů pro přesnou regulaci.

Podle zdroje Eagri.cz je správný výběr ventilů klíčový pro bezpečný a efektivní provoz, přičemž klasifikace ventilů podle média a provozních podmínek usnadňuje jejich správné nasazení v technice a průmyslu.

Jaké jsou normy a certifikace pro ventily?

Normy ČSN a DIN stanovují základní technické požadavky na konstrukci, materiály a zkoušky ventilů, které zaručují jejich spolehlivost při daných provozních podmínkách. Tyto normy zahrnují maximální pracovní tlak, teplotní rozsahy a testy těsnosti, což je zásadní pro ventily průmyslové i pojistné ventily.

Certifikace CE potvrzuje shodu ventilů s evropskými bezpečnostními a ekologickými normami, zatímco TÜV nabízí nezávislé ověření kvality a bezpečnosti. Norma ISO 4126 se pak zaměřuje na pojistné ventily, které slouží k ochraně zařízení před přetlaky a musí být pravidelně kontrolovány a udržovány.

Dodržování těchto certifikací a norem zabezpečuje správnou údržbu ventilů a minimalizuje riziko havárie nebo poruchy zařízení. Materiály ventilů, které odpovídají normám, zároveň umožňují použití v extrémních podmínkách, což je zásadní pro výběr správného typu ventilu podle konstrukce a použití v technice.

• Normy ČSN a DIN definují technické limity ventilů
• Certifikace CE a TÜV garantují bezpečnost a kvalitu
• ISO 4126 specifikuje požadavky na pojistné ventily

Tip: Při výběru ventilu vždy ověřte, zda má požadované certifikace a zda materiál odpovídá provozním teplotám a tlakům. Častou chybou je použití ventilů bez odpovídajících norem, což může vést k selhání a nebezpečí v provozu.

Tato klasifikace ventilů podle média a normativních požadavků je základem pro správný výběr a bezpečný provoz ve všech průmyslových aplikacích.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Pojistné ventily: typy, použití a bezpečnostní aspekty

Pojistné ventily představují klíčový prvek bezpečnosti v tlakových systémech, kde chrání zařízení a potrubí před nebezpečným přetlakem. Jejich hlavní funkcí je automaticky uvolnit tlak v případě, že překročí nastavenou mez, čímž zabraňují haváriím a poškození systému. Pojistný ventil má typickou životnost 5 až 10 let, přičemž jeho spolehlivý provoz je zajištěn certifikací TÜV, která potvrzuje kvalitu a bezpečnost výrobku.

Pojistné ventily pracují v širokém rozsahu pracovních teplot od -196 °C až do +150 °C, což umožňuje jejich použití v různých průmyslových odvětvích, včetně chemického průmyslu, energetiky nebo potravinářství. Pracovní tlak pojistných ventilů se obvykle pohybuje v rozmezí 3 až 55 bar, přičemž přesná volba ventilu závisí na konkrétních provozních podmínkách a požadavcích daného systému.

Jaké existují druhy pojistných ventilů a kdy se používají

Podle konstrukce a použití lze pojistné ventily rozdělit do několika základních typů:

• Pružinové pojistné ventily – nejčastější typ, kde tlak překoná pružinu a ventil se otevře
• Pojistné ventily s těsněním na membráně – vhodné pro média s nízkým tlakem a citlivé kapaliny
• Pilotní pojistné ventily – umožňují přesnější nastavení otevíracího tlaku a automatizaci ventilů
• Pojistné ventily s termosenzitivním prvkem – určené pro aplikace s extrémními teplotními výkyvy

Materiály ventilů se volí podle druhu média a provozních podmínek. Nejčastěji se používají:

• Nerezová ocel – odolná proti korozi a vysokým teplotám
• Mosaz – vhodná pro méně agresivní média a nižší teploty
• Litina – používá se u nízkotlakých aplikací s menšími nároky na chemickou odolnost

Tip: Při výběru pojistného ventilu je klíčové dbát na správnou klasifikaci ventilů a pravidelnou údržbu ventilů, protože zanedbaná servisní péče může vést ke ztrátě funkčnosti a narušení bezpečnosti celého systému.

Pojistné ventily jsou nepostradatelné tam, kde je nutná ochrana před přetlakem. Pro systémy pracující s vysokými tlaky a extrémními teplotami jsou vhodné ventily z nerezové oceli s certifikací TÜV. Naopak v méně náročných podmínkách může postačovat mosazný ventil s nižší životností a jednodušší konstrukcí.

V rámci přehledu typů ventilů podle funkce a použití tvoří pojistné ventily základní kategorii bezpečnostních zařízení, které se díky své automatizaci ventilů snadno integrují do moderních průmyslových systémů a zvyšují jejich spolehlivost.

Materiály ventilů a jejich vlastnosti

Materiály ventilů přímo ovlivňují jejich odolnost vůči teplotě, chemickým látkám a mechanickému namáhání. V praxi se pro ventily průmyslové i domácí instalace volí materiály podle očekávaných podmínek provozu a typu média, které budou řídit. Správná klasifikace ventilů zahrnuje i volbu materiálu, který zajistí dlouhodobou funkčnost a bezpečnost.

Materiály pro extrémní podmínky

Pro aplikace s extrémními teplotami a agresivními médii se používají speciální kryogenní ventily vyrobené z materiálů odolných vůči teplotám od -196 °C do +150 °C. Tyto ventily často obsahují speciální těsnění, která zajišťují těsnost i při výrazných teplotních výkyvech. Povrchové úpravy, například niklování nebo chromování, zvyšují odolnost proti korozi a chemickému opotřebení. Plastové ventily se díky vysoké chemické odolnosti uplatňují tam, kde by kovové materiály selhaly, například při přepravě agresivních látek. Ocelové ventily odolávají teplotám až 425 °C, což je činí vhodnými pro většinu průmyslových aplikací s vyšší teplotou a tlakem. Mosazné ventily, které mají běžně průměr 15-50 mm, se často používají v instalacích s nižšími teplotami a tlaky, kde postačuje jejich dobrá mechanická odolnost a korozivzdornost. Litinové ventily jsou ekonomickou volbou pro nepříliš náročné provozy, avšak mají nižší odolnost vůči chemikáliím než nerezová ocel nebo speciální plasty.

Tip: Při výběru materiálu ventilů vždy zvažte nejen teplotní odolnost, ale také kompatibilitu s médii a plánovanou údržbu, aby se předešlo předčasným poruchám nebo korozi.

Automatizace a řízení ventilů

Automatizace ventilů představuje základní prvek moderních řídicích systémů, které umožňují přesné a efektivní dálkové ovládání průmyslových procesů. Ventily se ovládají ručně, elektricky nebo pneumaticky, přičemž každý způsob pohonu má specifické technické parametry a vhodnost podle provozních podmínek.

Ruční ovládání ventilů je běžné u menších instalací s DN do 50 mm, kde není potřeba rychlá změna polohy ventilu ani časté zásahy. Elektrické pohony umožňují přesné nastavení polohy ventilu s opakovatelností ±0,1° a jsou vhodné pro průmyslové aplikace s požadavkem na regulaci průtoku v rozsahu DN 15 až DN 200. Pneumatické pohony pracují s tlakem stlačeného vzduchu 4-8 bar a poskytují rychlý zdvih ventilu do 1-3 sekund, což je ideální u větších ventilů s vysokými provozními tlaky (až 70 MPa), například v chemickém průmyslu nebo energetice.

Moderní automatizované systémy ventilů často integrují snímače polohy, tlakové a teplotní senzory, které umožňují vzdálený dohled a diagnostiku stavu ventilů v reálném čase. Automatická kalibrace pohonů snižuje potřebu manuální údržby a prodlužuje intervaly mezi servisy, které by měly být prováděny minimálně jednou ročně. Tato automatizace zároveň minimalizuje riziko selhání způsobené lidskou chybou nebo opotřebením mechanických částí.

Jak správně vybrat ventil podle typu a použití

Při výběru ventilu je nezbytné zohlednit provozní tlak, teplotu média, chemickou agresivitu a požadovaný způsob ovládání. Pro systémy s častými změnami průtoku a rychlou reakcí se doporučují ventily s elektrickým nebo pneumatickým pohonem, které zvládají opakované cykly v řádu tisíců za den. Naopak pro jednoduché aplikace s nízkou frekvencí zásahů a menšími rozměry ventilu stačí ruční ovládání, které je levnější a jednodušší na instalaci.

Častá chyba: Výběr ventilu bez zohlednění kompatibility pohonu a řídicího systému vede k neefektivnímu provozu a zkrácení životnosti zařízení. Například použití ručního ovládání u velkých průmyslových ventilů s vysokým tlakem zvyšuje riziko mechanického poškození a prodlužuje dobu reakce.

Pro koho se automatizace hodí: Průmyslové provozy s vysokými nároky na přesnost a rychlost regulace, chemické závody, energetika a vodohospodářství. Pro koho není vhodná: Jednoduché domácí instalace nebo malé vodovodní systémy, kde investice do automatizace nepřináší výrazný užitek vzhledem k nízké frekvenci ovládání.

Výběr správného typu ventilu a jeho automatizace přímo ovlivňuje efektivitu, bezpečnost a spolehlivost celého systému, proto je nutné vždy vycházet z konkrétních parametrů provozu a platných norem.

Údržba a diagnostika ventilů v provozu

Údržba a diagnostika ventilů v provozu jsou nezbytné pro zajištění dlouhé životnosti a spolehlivosti zařízení. Pojistné ventily, které slouží k ochraně tlakových systémů, vyžadují pravidelnou kontrolu minimálně jedenkrát ročně. Častou příčinou poruch je usazování nečistot a opotřebení těsnění, které negativně ovlivňují jejich funkci a bezpečnost. Životnost ventilů se běžně pohybuje mezi 5 až 10 lety, přičemž výměna klíčových dílů bývá doporučena po 3 až 5 letech podle intenzity provozu a materiálů ventilů.

Diagnostika ventilů zahrnuje vizuální kontrolu, měření těsnosti a funkčních parametrů, což pomáhá odhalit začínající závady dříve, než dojde k selhání. Pravidelná údržba ventilů prodlužuje jejich životnost a snižuje riziko havárií v průmyslových i domácích instalacích. Zařízení využívající automatizaci ventilů vyžadují zvláštní pozornost při kontrole elektronických komponent a pohonů.

Nejčastější chyby při údržbě ventilů

1. Nedostatečná kontrola pojistných ventilů – vynechání pravidelné roční inspekce vede k neodhalenému opotřebení
2. Nesprávné čištění – použití nevhodných čisticích prostředků může poškodit materiály ventilů
3. Prodlužování intervalů výměny dílů – zvyšuje riziko selhání a poškození celého systému
4. Ignorování diagnostiky automatizovaných ventilů – opomenutí kontrol elektronických částí snižuje spolehlivost

Odborná rada: Údržba ventilů vyžaduje plánovaný systém kontrol a výměn dílů podle typu a použití ventilů. Tento přístup je vhodný pro průmyslové ventily i pro přehled ventilů používaných v domácích instalacích a jejich typy, kde jednoduchá diagnostika a údržba zabraňuje vážným problémům.

Pro koho se údržba ventilů hodí? Pro provozovatele tlakových a průmyslových systémů, kde je bezpečnost prioritou. Naopak pro jednoduché mechanické ventily bez tlaku může být rozsáhlá diagnostika zbytečná.

Ekologie a recyklace ventilů

Recyklace ventilů představuje zásadní faktor pro snižování ekologické stopy ve výrobě a provozu průmyslových i vodovodních ventilů. Materiály ventilů, především mosaz, ocel a technické plasty (polypropylen, polyethylen), se běžně recyklují s vysokou mírou obnovitelnosti. Například mosaz je možné opakovaně přetavit bez ztráty mechanických vlastností, což snižuje spotřebu primárních surovin a energetickou náročnost výroby až o 50 % oproti výrobě z nových kovů. Ocelové ventily, vyráběné z uhlíkové nebo nerezové oceli, se recyklují v ocelárnách s návratností materiálu přes 90 %. Plastové ventily vyžadují separovanou recyklaci a třídění, protože smíšené plasty mohou zhoršit kvalitu recyklátu a zvýšit environmentální zátěž.

Výroba ventilů patří mezi energeticky náročné procesy, zejména při zpracování kovů a tepelném zpracování. Moderní výrobci proto stále častěji využívají recyklované materiály a zavádějí automatizaci ventilů, která prodlužuje jejich životnost a zvyšuje provozní efektivitu. Automatizované ventily s elektrickým nebo pneumatickým pohonem optimalizují průtok a snižují energetické ztráty v potrubních systémech, což přispívá k úsporám energie v celém provozu.

Údržba ventilů má přímý vliv na jejich životnost a ekologický dopad. Pravidelná kontrola a servis, zejména u pojistných ventilů, zabraňuje předčasnému opotřebení těsnění a pružin, čímž snižuje potřebu časté výměny a produkci odpadu. Častou chybou je zanedbání preventivní údržby, což vede k poruchám a nutnosti kompletní výměny ventilů, která výrazně zvyšuje environmentální zátěž.

Jaké jsou hlavní typy ventilů a jejich použití z hlediska ekologie?

Výběr správného typu ventilu podle klasifikace ventilů a jeho funkce ovlivňuje nejen technické parametry, ale i ekologické dopady provozu. Pojistné ventily například minimalizují riziko havárií tlakových systémů, čímž předcházejí únikům nebezpečných látek a možnému ekologickému poškození. Kulové ventily s nízkým tlakem poklesu při plném otevření snižují energetické ztráty v potrubí, což přispívá k úsporám energie. Plastové ventily, vhodné pro agresivní média, nabízejí ekologičtější alternativu vzhledem k nižší hmotnosti a energetické náročnosti výroby, ale vyžadují správné třídění při recyklaci.

Pro koho se recyklace ventilů hodí: Průmyslové provozy a velké vodovodní systémy s pravidelnou údržbou ventilů, kde je možné materiály efektivně sbírat a zpracovávat. Pro koho recyklace ventilů není vhodná: Malé domácnosti a provozy bez servisních plánů, kde dochází k časté výměně ventilů bez možnosti jejich správného sběru a recyklace, což zvyšuje ekologickou zátěž.

Tip: Pro maximální ekologický přínos doporučuji volit ventily z materiálů s certifikovanou recyklovatelností a zajistit pravidelnou údržbu, která prodlužuje životnost a snižuje potřebu výměny. V průmyslu je vhodné zavést systém sběru a třídění použitých ventilů pro efektivní recyklaci.

Časté dotazy k typům a klasifikaci ventilů

Otázka: Jaké jsou hlavní typy ventilů a jejich základní vlastnosti?

Mezi nejčastější typy ventilů patří uzavírací ventily vhodné pro tlakové systémy až do 70 MPa, kulové ventily umožňující rychlé ovládání čtvrt otáčky, membránové ventily používané pro viskózní a sypká média a třícestné ventily, které přerušují nebo směrují průtok mezi dvěma okruhy.

Otázka: Jaké materiály se používají pro výrobu ventilů a jaké mají vlastnosti?

Ventily průmyslové se vyrábějí z mosazi vhodné pro průměry 15-50 mm, z nerezové oceli odolné do 425 °C a z plastů, které snesou extrémní teploty od -196 °C do +150 °C a agresivní chemikálie.

Otázka: Jaké jsou typy pojistných ventilů a kde se používají?

Pojistné ventily zahrnují mosazné závitové ventily pro tlak 3-40 bar, nerezové ventily pro agresivní média a přírubové ventily DN15 – DN200+ v průmyslových aplikacích, včetně speciálních kryogenních ventilů pro extrémní podmínky.

Otázka: Jaká je životnost pojistných ventilů a jak často se kontrolují?

Životnost pojistných ventilů se pohybuje mezi 5 až 10 lety, přičemž kontrola by měla probíhat minimálně jednou ročně a výměna nebo repase se doporučuje po 3-5 letech kvůli opotřebení těsnění.

Otázka: Jaký je rozdíl mezi sacím a výfukovým ventilem?

Sací ventil je větší, aby umožnil lepší nasávání směsi do motoru, zatímco výfukový ventil je menší, což usnadňuje rychlé zavírání a chlazení při odvádění spálených plynů.

Otázka: Jak fungují kulové ventily a jaké mají výhody?

Kulové ventily umožňují rychlé otevření nebo uzavření průtoku pouhým čtvrt otáčky, minimalizují tlakové ztráty a usnadňují údržbu díky snadnému odstranění usazenin a nečistot.

Otázka: Jaké jsou normy a certifikace ventilů?

Ventily splňují normy ČSN, DIN a EN ISO 9001, pojistné ventily mají certifikace CE, TÜV a ISO 4126, což zajišťuje jejich bezpečné použití v různých průmyslových odvětvích.

Otázka: Jak se ventily klasifikují podle média a provozních podmínek?

Klasifikace ventilů vychází z druhu média – pára, voda, plyn nebo sypké látky – a provozních parametrů, kde teploty sahají od -196 °C do +150 °C a tlak dosahuje až 70 MPa.

Otázka: Jaké jsou metody údržby a diagnostiky ventilů?

Údržba ventilů zahrnuje pravidelné vizuální kontroly, tlakové testy, čištění těsnění a výměnu opotřebených dílů, což významně prodlužuje jejich provozní životnost.

Otázka: Jaké jsou ekologické aspekty ventilů a možnosti recyklace?

Materiály ventilů jsou většinou recyklovatelné – mosaz a ocel se běžně zpracovávají opakovaně, čímž se snižuje ekologická stopa výroby a provozu ventilů.

Otázka: Jaké typy ventilů se používají v domácích instalacích?

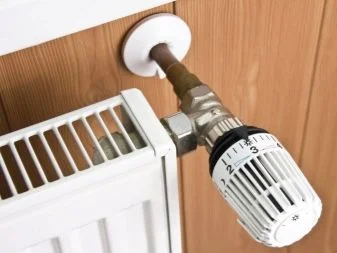

V domácnostech jsou nejčastější uzavírací ventily pro regulaci průtoku, termostatické ventily pro topení a kulové ventily, které zajišťují rychlé a spolehlivé ovládání vody.

Otázka: Jak vybrat správný ventil podle jeho typu a použití?

Výběr ventilů závisí na provozním tlaku, teplotě média, chemické agresivitě a požadavku na automatizaci ventilů, přičemž je nutné zohlednit normy a certifikace pro danou aplikaci.

Otázka: Co jsou třícestné ventily a k čemu slouží?

Třícestné ventily umožňují přesměrování průtoku mezi dvěma okruhy, často s elektromagnetickým ovládáním, což je využíváno zejména v hydraulických a topných systémech.

Otázka: Jaké jsou specifika membránových ventilů?

Membránové ventily používají pružnou membránu jako uzávěr, jsou vhodné pro odpadní vody a viskózní média, ale neposkytují vždy úplnou těsnost, což je třeba zohlednit při výběru.

Otázka: Jaká je role pojistných ventilů v tlakových systémech?

Pojistné ventily automaticky uvolňují přetlak bez nutnosti elektrického napájení, čímž zabraňují poškození zařízení a zvyšují bezpečnost provozu celého systému.
