Jak vybrat správnou pojistku baterie a chránit elektroniku

Správná pojistka do baterie výrazně snižuje riziko zkratu a přehřátí elektroniky, čímž prodlužuje její životnost a zajišťuje bezpečný provoz. Výběr vhodného typu pojistky závisí na jejích technických parametrech, jako je přerušovací schopnost, která musí odpovídat konkrétní aplikaci. Porozumění těmto základním vlastnostem pomáhá efektivně ochránit zařízení před poškozením.

Jak určit správnou hodnotu pojistky pro baterii a elektroniku

Správná pojistka do baterie musí mít jmenovitý proud vyšší než trvalý proud zařízení a jmenovité napětí nad maximálním napětím baterie. Přerušovací schopnost pojistky musí být dostatečná, obvykle nad 50 kA, aby zvládla zkratové proudy bez poškození. Výběr pojistky baterie tak zahrnuje přesný výpočet těchto parametrů podle typu a výkonu zařízení.

Jak správně vypočítat hodnotu pojistky pro 48V baterii

Při volbě pojistky pro 48V baterii se standardně používá jmenovité napětí kolem 58 V DC, což poskytuje bezpečnou rezervu proti přepětí během provozu. Jmenovitý proud pojistky by měl být zvolen s přesahem 10 až 20 % nad trvalým proudem zařízení, aby nedocházelo k předčasnému vybavení v běžném režimu, ale zároveň garantoval ochranu proti přetížení. Například pokud zařízení odebírá trvale 20 A, ideální pojistka bude mít hodnotu přibližně 22-24 A.

Přerušovací schopnost pojistky je další klíčový parametr, který musí být minimálně rovný maximálnímu zkratovému proudu baterie. U 48V systémů se doporučuje volit pojistku s přerušovací schopností nad 50 kA, což zajistí bezpečné přerušení i při prudkém zkratu. Vyšší teplota okolí může ovlivnit životnost pojistky, proto je třeba při výběru zohlednit i pracovní podmínky a případnou integraci do BMS (Battery Management System).

1. Určete trvalý proud zařízení – změřte nebo zjistěte technické parametry.
2. Vyberte jmenovitý proud pojistky – zvýšte hodnotu o 10-20 % nad trvalý proud.
3. Zvolte jmenovité napětí pojistky – pro 48V baterii minimálně 58 V DC.
4. Ověřte přerušovací schopnost – musí být větší než maximální zkratový proud, ideálně nad 50 kA.
5. Zohledněte pracovní teplotu a životnost – vyšší teploty zkracují dobu spolehlivosti pojistky.

Co znamená přerušovací schopnost pojistky a proč je důležitá

Přerušovací schopnost pojistky představuje maximální proud, který pojistka dokáže bezpečně přerušit, aniž by došlo k jejímu poškození nebo vzniku nebezpečných situací. Pro ochranu baterií a elektroniky je nezbytné, aby tato hodnota převyšovala maximální očekávaný zkratový proud v systému. U bateriových systémů s napětím 48 V se obecně doporučuje přerušovací schopnost minimálně 50 kA, protože zkratový proud může být velmi vysoký a rychlý.

Nesprávně zvolená přerušovací schopnost může vést k selhání pojistky při zkratu, což ohrožuje bezpečnost zařízení i uživatele. Proto je klíčové správně vyhodnotit maximální možné proudové špičky v obvodu a zvolit pojistku s odpovídající rezervou.

Tip: Při výběru pojistky baterie doporučuji vždy zkontrolovat technické listy výrobce baterie a pojistky, abyste zajistili, že parametry jako jmenovitý proud, napětí a přerušovací schopnost odpovídají specifikacím vašeho systému. Vyhnete se tak časté chybě s nedostatečnou ochranou a zkrácenou životností komponent.

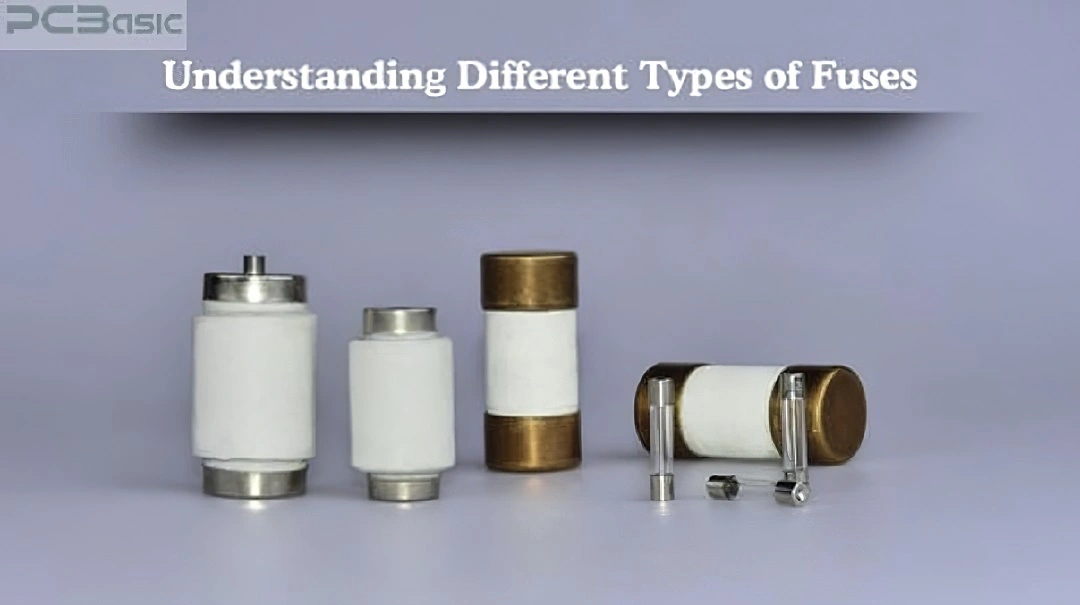

Jaké typy pojistek existují a jak se liší

Pojistka do baterie je zásadní prvek ochrany proti zkratu a přetížení, který zabraňuje poškození elektroniky i samotného zdroje energie. Výběr pojistky závisí na typu baterie, provozních parametrech a požadavcích na teplotní odolnost či rychlost reakce. Základní rozdělení pojistek vychází z konstrukce, typu proudu a charakteristiky spouštění.

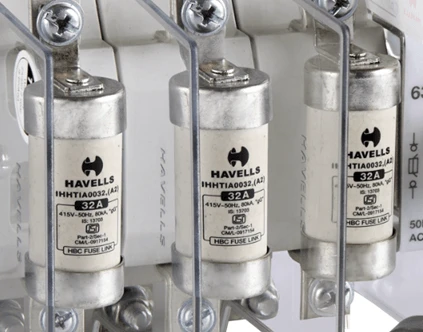

Keramické pojistky s vysokou přerušovací schopností (HRC) jsou preferované pro bateriové systémy s vyšším napětím a proudem. Díky keramickému tělu a práškovému plnění křemenem zvládají vysoké poruchové proudy (až desítky kiloampérů) a efektivně potlačují elektrický oblouk během milisekund. Tyto pojistky odolávají vibracím a tepelnému namáhání, což je předurčuje pro solární systémy, elektrická vozidla a průmyslové aplikace s napětím od 24 V až po 800 V DC.

Skleněné pojistky mají nižší tepelnou odolnost a nižší přerušovací schopnost, obvykle do několika ampérů a napětí do 250 V AC/DC. Jsou vhodné pro ochranu citlivé elektroniky s nízkými proudy, například v domácích spotřebičích nebo nízkonapěťových obvodech. Jejich rychlá reakce zajišťuje okamžité přerušení při zkratu, avšak jsou mechanicky křehčí a méně odolné vůči vibracím.

Polymerové pojistky (PTC) reagují na zvýšení teploty zvýšením odporu, čímž omezují proud bez úplného přerušení obvodu. Jejich hlavní výhodou je automatické resetování po ochlazení, což prodlužuje životnost zařízení a snižuje potřebu výměny. Používají se především pro ochranu proti přehřátí v elektronických zařízeních s nízkým až středním proudem, například v napájecích adaptérech či spotřební elektronice.

Rozlišujeme také pojistky podle druhu proudu, který chrání:

• AC pojistky jsou určeny pro střídavý proud. Díky nulovým průchodům proudu v sinusovce mají jednodušší konstrukci a nižší požadavky na přerušovací vzdálenost. Typicky se používají v domácích a průmyslových elektrických rozvodech s napětím 230 V AC a vyšším.
• DC pojistky musí zvládnout trvalý oblouk bez nulových průchodů, proto mají větší vzdálenost mezi kontakty a speciální konstrukci. Používají se v bateriových systémech, solárních instalacích a elektrických vozidlech s napětím od 12 V do 1000 V DC. Přerušovací schopnost DC pojistek musí překročit maximální zkratový proud, často přes 10 kA až 50 kA.

Pojistky se dále dělí podle rychlosti reakce:

• Rychlé pojistky (Fast Blow) přeruší obvod téměř okamžitě po překročení jmenovitého proudu. Jsou vhodné pro citlivé a nízkonapěťové obvody, kde i krátkodobý přetlak proudu může způsobit poškození.
• Časově zpožděné pojistky (Slow Blow) odolávají krátkodobým proudovým nárazům, například při startu motoru nebo zapnutí zařízení s indukční zátěží. Tím zabraňují zbytečnému vybavení pojistky.

Tip: Při výběru pojistky baterie vždy zkontrolujte přerušovací schopnost, která musí být vyšší než maximální možný zkratový proud v obvodu. Nedostatečná přerušovací schopnost může vést k selhání pojistky a poškození zařízení.

Na co si dát pozor: Častou chybou je použití AC poj

Jak pojistka chrání před zkratem a přehřátím

Jak pojistka chrání baterii před přehřátím a zkratem

Pojistka do baterie funguje jako základní bezpečnostní prvek, který chrání elektroniku před nebezpečnými stavy, jako jsou zkrat a přehřátí. Její princip spočívá v kovovém prvku – ten je navržen tak, aby se při nadproudu roztavil a tím přerušil elektrický obvod. Tím zabrání další průchodu proudu, který by mohl poškodit baterii nebo připojenou elektroniku.

Existují dva hlavní typy pojistek podle rychlosti reakce: rychlá pojistka a časově zpožděná pojistka. Rychlá pojistka reaguje okamžitě při zkratu, což je klíčové pro ochranu citlivých zařízení proti prudkému nárůstu proudu. Naopak časově zpožděná pojistka dovoluje krátkodobé proudové špičky, které jsou běžné například při spuštění elektromotorů, aniž by došlo k přerušení obvodu. Výběr mezi těmito typy závisí na povaze zařízení a charakteru provozu.

Teplota okolí hraje významnou roli při fungování pojistky. Vyšší teplota snižuje přerušovací schopnost pojistky a může způsobit její předčasné vyhoření. Naopak nízké teploty mohou způsobit opožděnou reakci. Proto je důležitý správný výběr pojistky baterie s ohledem na provozní podmínky, aby byla zajištěna optimální ochrana a zároveň životnost pojistky.

Správná pojistka musí mít dimenzování podle maximálního přípustného proudu zařízení, což je klíčové pro efektivní ochranu elektroniky před poškozením. Přesně určená hodnota pojistky minimalizuje riziko přehřátí i zkratu a zároveň zabraňuje častým nežádoucím výpadkům.

Tip: Při výběru pojistky baterie doporučuji zohlednit nejen nominální proud, ale také teplotní rozsah, ve kterém bude zařízení pracovat. Příliš nízká hodnota pojistky vede k častému přerušení, zatímco příliš vysoká neochrání dostatečně před přehřátím a zkratem.

Tento článek má informativní charakter a nenahrazuje odbornou pomoc. V akutní situaci volejte 155 nebo 112 a vyhledejte lékařskou pomoc.

Jak správně instalovat a měnit pojistku baterie

Správná instalace a výměna pojistky do baterie je klíčová pro efektivní ochranu elektroniky před zkratem a přehřátím. Pojistka musí vždy odpovídat specifikacím zařízení, zejména přerušovací schopností a hodnotou proudu, aby zajistila spolehlivou ochranu bez předčasného přerušení obvodu. Při výměně pojistky je nezbytné nejprve odstranit příčinu závady, jinak může dojít k opakovanému selhání. Bezpečnostní normy stanovují přesné požadavky na instalaci pojistek, které je nutné dodržovat pro prevenci požárů a poškození zařízení.

Jak správně vybrat pojistku baterie pro ochranu elektroniky před zkratem

1. Vyhodnocení parametrů baterie – zjistěte maximální proudové zatížení a nominální napětí vašeho zařízení.
2. Volba typu pojistky – pro bateriové aplikace se nejčastěji používají pojistky rychlé nebo pomalé, podle charakteru zátěže.
3. Určení hodnoty pojistky – vybírejte pojistku s hodnotou proudu o 10-20 % vyšší než je maximální provozní proud, aby nedocházelo k nežádoucímu vypínání.
4. Kontrola přerušovací schopnosti – pojistka musí zvládnout přerušit maximální možný zkratový proud baterie.
5. Instalace pojistky – dodržujte bezpečnostní normy, správně ji umístěte do obvodu co nejblíže k zápornému nebo kladnému pólu baterie.
6. Test funkčnosti – po instalaci proveďte kontrolu pojistky a ověřte, že nevykazuje známky přehřátí či poškození.

Návod na výměnu pojistky baterie

1. Vypnutí zařízení – zajistěte, aby byl celý systém odpojený od zdroje napájení.
2. Odstranění závady – před výměnou zjistěte a odstraňte příčinu přetížení nebo zkratu, například zkratovaný vodič nebo poškozený komponent.
3. Vyjmutí staré pojistky – opatrně demontujte pojistku, aby nedošlo k poškození držáku.
4. Volba nové pojistky – použijte pojistku se správnou hodnotou a typem podle parametrů zařízení a baterie.
5. Instalace nové pojistky – vložte pojistku do držáku a pevně ji zajistěte.
6. Kontrola a test – zapněte zařízení a sledujte stabilitu obvodu a teplotu pojistky.

Tip: Na co si dát pozor – častou chybou je volba pojistky s nízkou hodnotou, která vede k častému přerušování obvodu a zkracuje životnost baterie i elektroniky. Správný výběr pojistky baterie podle typu a výkonu zařízení výrazně prodlužuje spolehlivost a bezpečnost provozu.

Pravidelná kontrola pojistky a dodržování bezpečnostních norem jsou nezbytné pro trvalou ochranu bateriových systémů a elektroniky před přehřátím a zkratem.

Jaké chyby se nejčastěji při výběru pojistky dělají

• Použití AC pojistky v DC obvodu – AC pojistky jsou navrženy pro střídavý proud, kde dochází k nulovému průchodu proudu, což usnadňuje přerušení oblouku. V DC obvodech však oblouk trvá déle a AC pojistky často nezvládnou bezpečně přerušit proud, což může vést k selhání ochrany a riziku požáru (ariat-tech.cz). Pro bateriové systémy je proto nutné vybírat pojistky s certifikací pro DC provoz.
• Nedostatečná přerušovací schopnost pojistky – přerušovací kapacita pojistky musí být vyšší než maximální zkratový proud systému. Například u baterií s vysokou kapacitou a napětím nad 48 V je běžná přerušovací schopnost pojistky minimálně 10 kA, u větších systémů i přes 50 kA (cz.xc-fuse.com). Použití pojistky s nižší hodnotou přerušovací schopnosti vede k přehřátí a potenciálnímu vzniku požáru.
• Nevhodná hodnota jmenovitého proudu – pojistka by měla mít jmenovitý proud mírně vyšší než trvalý provozní proud, typicky o 10-20 %. Příliš vysoká hodnota způsobí, že pojistka nevypne obvod při přetížení včas, což ohrožuje baterii i elektroniku. Naopak příliš nízká hodnota může způsobit časté zbytečné výpadky (pcbassic.com).
• Použití nekvalitních nebo necertifikovaných pojistek – levné pojistky bez odpovídajících certifikací často nemají garantovanou životnost, teplotní odolnost ani správnou přerušovací schopnost. To zvyšuje riziko selhání ochrany a zkracuje životnost bateriového systému (cz.xc-fuse.com).
• Opomenutí vlivu okolní teploty – teplota prostředí výrazně ovlivňuje charakteristiku pojistky. Například při zvýšení okolní teploty o 10 °C může dojít ke snížení jmenovitého proudu pojistky až o 10 % (pcbassic.com). Instalace pojistky v blízkosti zdrojů tepla bez kompenzace může vést k předčasnému přepálení.
• Nesprávná instalace a údržba – pojistka musí být instalována s odpovídajícími kabelovými oky a kontakty, aby se minimalizoval přechodový odpor. Častou chybou je použití univerzálních nebo nevhodných konektorů, které zvyšují riziko přehřátí (solarforum.cz). Pojistku je třeba měnit pouze po vyvolání skutečné závady a vždy za pojistku se stejnými parametry.

Tip: Vyvarujte se používání AC pojistek v DC bateriových systémech a vždy zkontrolujte, zda přerušovací schopnost pojistky odpovídá maximálnímu zkratovému proudu vašeho systému. Nesprávný výběr pojistky může způsobit nejen poškození elektroniky, ale i vážné bezpečnostní riziko.

Jak teplota ovlivňuje funkci a životnost pojistky

Teplota okolí výrazně ovlivňuje funkci pojistky do baterie a její spolehlivost v ochraně proti zkratu a přehřátí. Vyšší okolní teplota snižuje schopnost pojistky vést elektrický proud, což může způsobit předčasné přerušení obvodu i při běžném zatížení. Tento jev je způsoben zvýšením odporu pojistky při zahřátí, čímž se zvyšuje riziko nežádoucího vypínání a ovlivňuje se i přerušovací schopnost pojistky.

Dopad okolní teploty na životnost pojistky je rovněž významný. Při dlouhodobém vystavení vyšším teplotám se materiály pojistky rychleji opotřebovávají, což vede k poklesu jejího výkonu a spolehlivosti. Špatně zvolená pojistka nebo nedostatečné chlazení bateriového systému může vést k selhání ochrany a následnému poškození elektroniky.

Jak vybrat pojistku baterie podle typu a výkonu zařízení

Při výběru pojistky baterie je třeba zohlednit nejen maximální proudové zatížení, ale také provozní teplotu prostředí. V teplých podmínkách doporučuji volit pojistky s vyšší jmenovitou hodnotou než v chladnějších, aby nedocházelo k nechtěnému přerušení obvodu. Současně je dobré zvolit pojistky s dostatečnou přerušovací schopností, která odpovídá maximálnímu možnému zkratu v systému.

Pro správnou ochranu elektroniky před přehřátím je vhodné pojistku instalovat na místa s dobrým odvětráváním a pokud možno mimo přímé zdroje tepla. Pravidelná kontrola teploty okolí a stav pojistky prodlužují její životnost a zajišťují bezpečný provoz.

Tip: Pro bateriové aplikace v náročných teplotních podmínkách doporučuji využít pojistky s tepelnou stabilitou a zvážit integraci BMS (Battery Management System), která dokáže aktivně monitorovat a řídit stav baterie i pojistky, čímž minimalizuje riziko přehřátí a poškození.

Tento článek má informativní charakter a nenahrazuje odbornou pomoc. V akutní situaci volejte 155 nebo 112 a vyhledejte lékařskou pomoc.

Jak integrovat pojistku do moderních systémů správy baterií (BMS)

Integrace pojistky do bateriového systému prostřednictvím BMS (Battery Management System) představuje klíčový prvek pro zvýšení bezpečnosti a spolehlivosti celé sestavy. Pojistka slouží jako primární ochrana proti zkratu a přetížení, zatímco BMS kontinuálně monitoruje její stav v reálném čase, včetně teploty a proudového zatížení. Díky tomu systém dokáže včas detekovat blížící se selhání pojistky a automaticky upozornit uživatele na nutnost výměny, čímž předchází poškození baterie i připojené elektroniky.

Chytré pojistky vybavené integrovanými senzory a komunikačními moduly umožňují přenos dat o teplotě, proudu a stavu pojistky přímo do BMS. Tento přenos zvyšuje přesnost vyhodnocení životnosti a přerušovací schopnosti pojistky, což minimalizuje riziko přehřátí a zkratu. Díky této integraci BMS doporučuje optimální hodnoty jištění podle aktuálních provozních parametrů a typu baterie, například LiFePo4 s kapacitou 760 Ah při 24 V nebo starších článků s nižší kapacitou.

Jak vybrat pojistku proti přetížení a zkratu v bateriových aplikacích

Při výběru pojistky je zásadní zvolit přerušovací schopnost (Breaking Capacity) vyšší než maximální zkratový proud, který může v systému nastat. U velkých bateriových systémů se doporučuje hodnota nad 50 kA, aby pojistka bezpečně uhasila elektrický oblouk a přerušila proud. BMS současně monitoruje teplotu pojistky, protože zvýšená okolní teplota snižuje její jmenovitý proud a ovlivňuje spolehlivost ochrany.

Častou chybou je použití pojistky s nevhodnou jmenovitou hodnotou proudu, která může být příliš vysoká a nezajistí ochranu, nebo naopak příliš nízká, což vede k předčasnému přepálení a výpadkům. Pro správnou ochranu doporučuji zvolit pojistku s jmenovitým proudem mírně nad trvalým provozním proudem obvodu a s napětím odpovídajícím napětí baterie (například 58 V DC pro 48 V baterii).

Integrace pojistky s BMS umožňuje také monitorování stavu pojistky a její životnosti, což je zásadní pro plánovanou údržbu a minimalizaci rizika selhání. BMS může například vyhodnotit trend zvyšujícího se odporu pojistky, který signalizuje její opotřebení, a včas upozornit na nutnost výměny. Tento komplexní přístup zajišťuje dlouhodobou ochranu baterie a připojené elektroniky před zkratem a přehřátím.

Tip: Na co si dát pozor – často se stává, že uživatelé instalují AC pojistky do stejnosměrných obvodů, což může způsobit nedostatečné přerušení zkratu a vážné poškození systému. Pro DC bateriové aplikace vždy vybírejte pojistky s konstrukcí určenou pro stejnosměrný proud a odpovídající přerušovací schopností.

Pro koho se integrace pojistky s BMS hodí: zejména pro systémy s vysokou kapacitou baterií, jako jsou solární instalace nad 1000 Wp, elektrická vozidla a průmyslové aplikace, kde je nutná přesná diagnostika a rychlá reakce na poruchy. Naopak v malých, nízkonapěťových zařízeních s jednoduchou elektronikou může být tato komplexní integrace zbytečně nákladná a složitá.

Tento článek má informativní charakter a nenahrazuje odbornou pomoc. V akutní situaci (uštknutí, otrava, vážné poranění) volejte 155 nebo 112 a vyhledejte lékařskou pomoc.

Jak porovnat keramické, skleněné a polymerové pojistky

Při výběru pojistky do baterie je klíčové zvážit typ pojistky s ohledem na cenu, životnost a spolehlivost. Keramická pojistka má vyšší cenu, ale zároveň nabízí delší životnost a lepší přerušovací schopnost pojistky, což ji činí vhodnou pro vysokonapěťové a náročné aplikace. Naopak skleněná pojistka je cenově dostupnější a dostačující pro základní ochranu elektroniky, ale její životnost a odolnost vůči teplotě jsou nižší. Polymerová pojistka představuje moderní řešení s výhodou resetovatelnosti, která umožňuje opakované použití po přehřátí, což je praktické například u zařízení s častým přetížením.

Jak vybrat pojistku baterie podle typu a výkonu zařízení

Při volbě správné pojistky je nezbytné určit správnou hodnotu pojistky pro baterii a elektroniku. Ta by měla odpovídat maximálnímu provoznímu proudu zařízení a zároveň umožnit rychlou reakci na zkrat. Keramická pojistka se doporučuje pro bateriové systémy, kde je kladen důraz na spolehlivost a tepelnou odolnost, zatímco skleněná pojistka stačí pro menší a méně náročné obvody. Polymerové pojistky jsou vhodné tam, kde je potřeba automatická obnova ochrany bez nutnosti výměny.

Praktické tipy na výběr správné pojistky zahrnují přizpůsobení přerušovací schopnosti pojistky požadavkům baterie a výkonu zařízení. Na co si dát pozor: častou chybou je podcenění hodnoty pojistky, které může vést k neúčinné ochraně, nebo naopak zbytečně vysoký proud, který pojistka nezareaguje včas. Pro bateriové aplikace s vyšší teplotou doporučuji keramickou pojistku, zatímco pro běžné elektronické obvody postačí skleněná nebo polymerová.

Tento přehled pomůže správně zvolit typ pojistky a zajistit tak efektivní ochranu proti zkratu a přehřátí.

Časté dotazy k výběru pojistky baterie a ochraně elektroniky

Otázka: Jaké jsou základní charakteristiky pojistky pro baterie?

Pojistka do baterie musí mít jmenovité napětí vyšší než provozní napětí systému a jmenovitý proud mírně nad trvalým proudem zátěže. Přerušovací schopnost pojistky by měla být vyšší než maximální zkratový proud, často přes 50 kA, aby zajistila bezpečnou ochranu proti zkratu.

Otázka: Jaký je rozdíl mezi pojistkou a jističem při ochraně baterie?

Pojistka je jednorázové ochranné zařízení, které při nadproudu přeruší obvod a musí se po aktivaci vyměnit. Jistič lze opakovaně resetovat a poskytuje opakovanou ochranu, ale jeho reakce může být méně rychlá a přesná než u pojistky.

Otázka: Jak často by se měla pojistka v bateriovém systému měnit?

Pojistka by se měla měnit po vyvolání závady nebo při viditelném poškození. U kvalitních bateriových systémů se doporučuje kontrola a případná výměna po přibližně 10 letech provozu, protože postupné stárnutí snižuje její spolehlivost.

Otázka: Jak správně vybrat pojistku do baterie?

Návod na výběr pojistky baterie aby nedošlo k přehřátí zařízení zahrnuje volbu jmenovitého proudu mírně nad trvalým proudem a zajištění dostatečné přerušovací schopnosti. Typ pojistky musí odpovídat DC provozu a jmenovitému napětí baterie.

Otázka: Jak teplota okolí ovlivňuje funkci pojistky?

Vyšší teplota, například nad 40 °C, snižuje životnost pojistky a její schopnost bezpečně přenášet proud. Správná instalace s dostatečným chlazením výrazně prodlužuje spolehlivost ochrany.

Otázka: Jaké jsou nejčastější chyby při výběru pojistky?

Častá chyba je použití pojistky určené pro AC místo DC, nedostatečná přerušovací schopnost a špatný odhad jmenovitého proudu. Také nákup necertifikovaných pojistek výrazně snižuje ochranu baterie a elektroniky.

Otázka: Jak integrovat pojistku do systému správy baterií (BMS)?

Pojistka může být propojena s BMS pro sledování stavu a rychlou diagnostiku závad. Toto řešení zvyšuje bezpečnost, protože BMS dokáže včas upozornit na riziko přehřátí nebo zkratu.
