Co je transformační poměr transformátoru a jak ho určit vzorcem

Transformační poměr transformátoru určuje vztah mezi počtem závitů na primární a sekundární cívce a ovlivňuje velikost výstupního napětí. Tento poměr vychází z principu elektromagnetické indukce a lze jej přesně vypočítat podle jednoduchého vzorce zahrnujícího primární a sekundární napětí. Porozumění tomuto vztahu je klíčové pro správné navrhování i provoz transformátorů.

Co je transformační poměr transformátoru a jak jej definovat

Transformační poměr transformátoru určuje vztah mezi počtem závitů sekundárního a primárního vinutí a zároveň mezi sekundárním a primárním napětím. Tento poměr vyjadřuje, jak transformátor mění napětí vstupujícího signálu do napětí výstupního. Základní vzorec pro transformační poměr k je:

\[ k = \frac{N_2}{N_1} = \frac{U_2}{U_1} \]

kde N₁ je počet závitů primárního vinutí, N₂ počet závitů sekundárního vinutí, U₁ primární napětí a U₂ sekundární napětí.

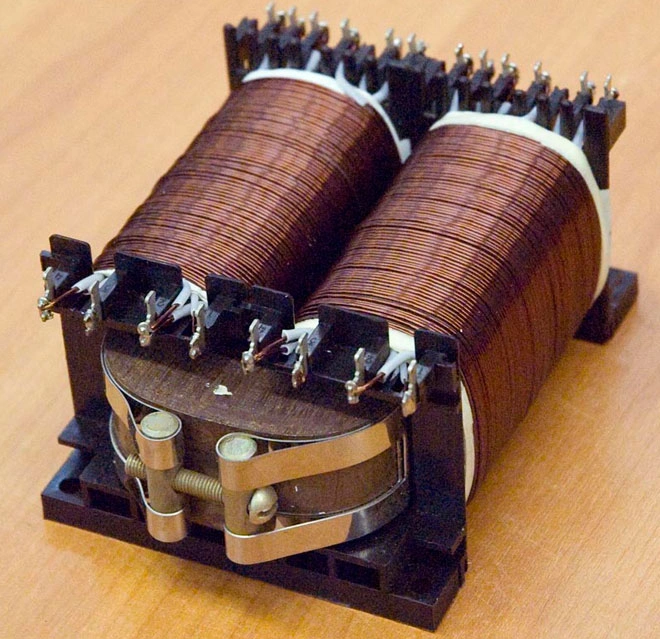

Transformátor s primárním a sekundárním vinutím využívá elektromagnetickou indukci k přenosu energie mezi obvody. Poměr závitů přímo ovlivňuje velikost napětí na sekundární straně – vyšší počet závitů znamená vyšší napětí a naopak. Pro měření transformačního poměru se často porovnávají skutečná primární a sekundární napětí, což je důležité i u speciálních typů, jako je autotransformátor.

• Transformační poměr vyjadřuje změnu napětí v transformátoru
• Poměr závitů a napětí jsou přímo úměrné
• Přesné určení transformačního poměru je klíčové při návrhu i diagnostice transformátorů

Co je to transformační poměr transformátoru a jak ho vypočítat

Transformační poměr je bezprostředně spojen s počtem závitů a napětím vinutí transformátoru. Vyjádření tohoto poměru vzorcem umožňuje přesné určení, jak transformátor změní napětí v elektrickém obvodu.

Jak spočítat transformační poměr podle vzorce

Transformační poměr transformátoru určuje, jak se napětí změní mezi primárním a sekundárním vinutím. Tento poměr lze vypočítat pomocí jednoduchého vztahu založeného na počtu závitů vinutí nebo na hodnotách napětí. Níže najdete podrobný návod, jak určit transformační poměr transformátoru krok za krokem.

Jaký je vzorec pro výpočet transformačního poměru?

Vzorec pro transformační poměr transformátoru je k = N₂ / N₁ = U₂ / U₁, kde N₂ značí počet závitů sekundárního vinutí a N₁ počet závitů primárního vinutí. U₂ a U₁ představují sekundární a primární napětí. Tento poměr vychází z principu elektromagnetické indukce, která zajišťuje přenos energie mezi vinutími. Poměr závitů tedy přímo určuje, jak se změní napětí mezi vstupem a výstupem, což je klíčové například při návrhu autotransformátorů nebo měření transformačního poměru.

Jak spočítat sekundární napětí pomocí transformačního poměru?

Sekundární napětí U₂ spočítáte podle vzorce U₂ = k × U₁, kde k je transformační poměr a U₁ primární napětí. Pokud má například transformátor primární napětí 120 V a poměr závitů k vyjde na 0,02, pak sekundární napětí bude 2,4 V. Tento výpočet umožňuje přesně předpovědět, jaký bude výstupní signál, což je nezbytné pro správné dimenzování zařízení a bezpečný provoz.

Jak vypočítat transformační poměr podle počtu závitů?

Transformační poměr lze určit jako poměr počtu závitů sekundárního vinutí N₂ k počtu závitů primárního vinutí N₁: k = N₂ / N₁. Například pokud primární vinutí má 500 závitů a sekundární jen 10 závitů, transformační poměr bude 10/500 = 0,02. Tento způsob výpočtu je často používán při návrhu a měření transformačních poměrů, protože počet závitů přímo ovlivňuje magnetický tok a tím i hodnotu indukovaného napětí.

1. Určete počet závitů primárního (N₁) a sekundárního (N₂) vinutí.
2. Vypočítejte transformační poměr k = N₂ / N₁.
3. Změřte nebo stanovte primární napětí U₁.
4. Vypočítejte sekundární napětí U₂ podle vzorce U₂ = k × U₁.

Odborná rada: Při měření transformačního poměru se ujistěte, že transformátor není zatížený, aby nedocházelo k chybám způsobeným odporovým úbytkem vinutí nebo magnetickými ztrátami. Pro hlubší pochopení doporučuji konzultovat zdroj na Wikipedia.

Vztah mezi počtem závitů a napětím v transformátoru

Transformátor pracuje na principu elektromagnetické indukce, kde počet závitů vinutí přímo určuje velikost indukovaného napětí. Poměr počtu závitů sekundárního vinutí (N₂) k primárnímu vinutí (N₁) definuje transformační poměr transformátoru, který přesně vyjadřuje změnu napětí mezi vstupem a výstupem. Tento poměr je zásadní parametr pro návrh, měření i provoz transformátorů, včetně autotransformátorů.

Jak napětí závisí na počtu závitů ve vinutí?

Napětí na vinutí transformátoru je přímo úměrné počtu závitů podle vztahu:

\[

\frac{U_2}{U_1} = \frac{N_2}{N_1}

\]

kde U₁ a U₂ jsou primární a sekundární napětí, N₁ a N₂ jsou počty závitů na primárním a sekundárním vinutí. To znamená, že sekundární napětí lze vypočítat jako:

\[

U_2 = \frac{N_2}{N_1} \cdot U_1

\]

Například transformátor s 500 závity na primární straně a 10 závity na sekundární při primárním napětí 120 V vytvoří sekundární napětí 2,4 V. Tento vztah platí za předpokladu ideálního transformátoru bez ztrát a zanedbání odporu vinutí.

Co říká Faradayův zákon o transformátorech?

Podle Faradayova zákona elektromagnetické indukce je indukované napětí ve vinutí úměrné časové změně magnetického toku Φ, který prochází cívkou. V transformátoru střídavé primární napětí vytváří proměnný magnetický tok v jádře, který je shodný v primárním i sekundárním vinutí. Tento magnetický tok indukuje napětí na každém závitu vinutí, přičemž napětí na vinutí je:

\[

U = N \cdot \frac{d\Phi}{dt}

\]

Protože magnetický tok je v obou vinutích stejný, poměr napětí odpovídá poměru počtu závitů. To umožňuje přesné řízení výstupního napětí transformátoru změnou počtu závitů sekundárního vinutí.

Tip: Při měření transformačního poměru transformátoru se doporučuje provádět měření při chodu naprázdno, aby se eliminoval vliv odporu vinutí a zátěže, které by mohly zkreslit výsledky. Častou chybou je zanedbání těchto vlivů, což vede k nepřesnému určení poměru.

Pro koho se to hodí: Výpočet transformačního poměru podle počtu závitů je vhodný pro návrh a kontrolu standardních jednofázových i třífázových transformátorů bez zátěže. Pro koho NE: Tento přístup není přesný u transformátorů s významnými ztrátami, nelineárními jádry nebo při zatíženém provozu, kde je nutné zohlednit odpor vinutí a další parametry.

Princip elektromagnetické indukce v transformátoru

Jak funguje elektromagnetická indukce v transformátoru?

Střídavé napětí přivedené na primární vinutí transformátoru vyvolává střídavý elektrický proud, který vytváří proměnný magnetický tok v magnetickém jádře. Tento tok prochází i sekundárním vinutím, kde podle Faradayova zákona elektromagnetické indukce vzniká indukované napětí. V ideálním transformátoru je magnetický tok v obou vinutích stejný, což umožňuje přesný přenos energie bez přímého elektrického kontaktu. Transformace napětí závisí na poměru počtu závitů sekundárního vinutí (N₂) k primárnímu vinutí (N₁), tedy na transformačním poměru:

\[

k = \frac{N_2}{N_1} = \frac{U_2}{U_1}

\]

Tento vztah vyjadřuje, že sekundární napětí (U₂) se rovná primárnímu napětí (U₁) násobenému poměrem závitů. Měření transformačního poměru proto spočívá v přesném změření napětí na primární a sekundární straně při chodu naprázdno, kdy nedochází k zatížení vinutí a lze zanedbat vliv odporu vinutí.

Co je role jádra transformátoru v indukci?

Magnetické jádro transformátoru, vyrobené z elektrotechnických plechů o tloušťce 0,35 až 0,5 mm, slouží jako vodivá cesta pro magnetický tok mezi primárním a sekundárním vinutím. Plechy jsou izolovány nevodivou vrstvou, což minimalizuje ztráty vířivými proudy a zvyšuje elektrický odpor materiálu díky příměsi křemíku. Vysoká permeabilita jádra umožňuje soustředit magnetický tok a omezit hysterezní ztráty, čímž se zvyšuje účinnost transformace. Kvalita jádra přímo ovlivňuje stabilitu a přesnost transformačního poměru, což je zásadní i u speciálních typů, například autotransformátorů, kde se využívá společné vinutí s odbočkami pro primární i sekundární obvod.

Tip: Častou chybou při měření transformačního poměru je zapomenutí na měření při chodu naprázdno, což vede k nepřesným výsledkům kvůli vlivu zatížení a odporu vinutí.

Pro koho se to hodí vs pro koho ne: Výpočet transformačního poměru podle poměru závitů je vhodný pro ideální a laboratorní podmínky, zatímco v reálných aplikacích s vysokými proudy a zátěží je nutné zohlednit vliv odporu vinutí a ztrát v jádře, proto se používají přesnější metody měření a výpočtu.

Typy transformátorů a jejich transformační poměry

Transformační poměr vyjadřuje přesný vztah mezi primárním a sekundárním napětím a přímo odpovídá poměru počtu závitů vinutí. U jádrových a plášťových transformátorů jsou primární a sekundární vinutí fyzicky oddělená, což zajišťuje galvanické oddělení obvodů a zvyšuje bezpečnost provozu. Naopak autotransformátor využívá jedno vinutí s odbočkami, což umožňuje konstrukčně jednodušší a levnější řešení, avšak bez galvanického oddělení a s rizikem přenosu poruch mezi obvody.

Vysvětlení transformačního poměru u transformátoru a jeho výpočet

U jádrových a plášťových transformátorů platí základní vztah transformačního poměru:

\[

k = \frac{N_2}{N_1} = \frac{U_2}{U_1}

\]

kde \(N_1\) a \(N_2\) jsou počty závitů primárního a sekundárního vinutí, a \(U_1\) a \(U_2\) odpovídající napětí. Tento poměr určuje, jak se díky elektromagnetické indukci změní primární napětí na sekundární. U autotransformátorů je transformační poměr závislý na poloze odboček na jediném vinutí, což umožňuje plynulé nastavení výstupního napětí, ale zároveň eliminuje galvanické oddělení, což může být nevhodné pro aplikace vyžadující bezpečnostní izolaci.

Tip: Při měření transformačního poměru je nezbytné zohlednit odpor vinutí a ztráty způsobené vířivými proudy, protože tyto faktory mohou snížit přesnost naměřených hodnot, zejména při zatížení transformátoru.

Rozdíly v transformačním poměru mezi typy transformátorů ovlivňují jejich vhodnost pro konkrétní aplikace. Autotransformátory se hodí pro situace s nižšími nároky na izolaci a menší rozměry, zatímco jádrové a plášťové transformátory jsou nezbytné tam, kde je prioritou bezpečnostní galvanické oddělení a stabilita provozu. Častou chybou je použití autotransformátoru v aplikacích vyžadujících galvanickou izolaci, což může vést k bezpečnostním rizikům.

Jak měřit transformační poměr v praxi

Měření transformačního poměru transformátoru probíhá nejčastěji při chodu naprázdno, kdy není připojena žádná zátěž. Tento postup umožňuje přesně zjistit vztah mezi primárním a sekundárním napětím, které jsou klíčové pro určení poměru závitů vinutí. Elektromagnetická indukce pak přenáší napětí z primární strany na sekundární, přičemž transformační poměr udává, jak se toto napětí mění.

Jak určit transformační poměr transformátoru pomocí vzorce

1. Připojení voltmetru – zapojte voltmetr na primární vinutí a změřte primární napětí.
2. Měření sekundárního napětí – připojte voltmetr k sekundárnímu vinutí a zaznamenejte hodnotu.
3. Výpočet poměru napětí – vydělte hodnotu primárního napětí hodnotou sekundárního napětí.
4. Korekce na odpor vinutí – dbejte na to, že odpor vinutí může mírně ovlivnit výsledky, proto je měření při chodu naprázdno vhodnější.
5. Vyhýbání se zatížení – zátěž na sekundární straně může zkreslit skutečný transformační poměr, proto by měření mělo probíhat bez ní.

Tip: Častou chybou je měřit transformační poměr při připojené zátěži, což vede k nepřesným výsledkům. Pro přesné určení transformačního poměru transformátoru je třeba eliminovat vliv odporu vinutí a zátěže. Tento postup platí také pro autotransformátory, kde je vztah napětí úzce spjat s poměrem závitů.

Vliv zátěže a odporu vinutí na transformační poměr

V ideálním transformátoru se transformační poměr určuje jako poměr závitů primárního a sekundárního vinutí, což přímo ovlivňuje vztah mezi primárním a sekundárním napětím. V praxi však odpor vinutí i připojená zátěž způsobují odchylky od tohoto ideálu. Odpor vinutí vede ke snížení sekundárního napětí kvůli úbytku napětí na vlastním odporu vinutí, což může zkreslit měření transformačního poměru. Navíc zátěž ovlivňuje proudové poměry a tím i skutečný transformační poměr transformátoru.

Pro přesné určení transformačního poměru transformátoru je proto nutné zohlednit tyto reálné faktory. Při měření transformačního poměru je vhodné použít metody, které eliminují vliv odporu vinutí a zátěže, například měření bez zátěže nebo s přesně definovanou zátěží.

• Odpor vinutí způsobuje pokles sekundárního napětí a tím zkresluje transformační poměr
• Zátěž ovlivňuje proudové vztahy a reálný transformační poměr
• Elektromagnetická indukce zůstává základem přenosu energie, ale výsledné napětí závisí i na uvedených faktorech
• U autotransformátoru může být vliv odporu a zátěže ještě výraznější kvůli sdílenému vinutí

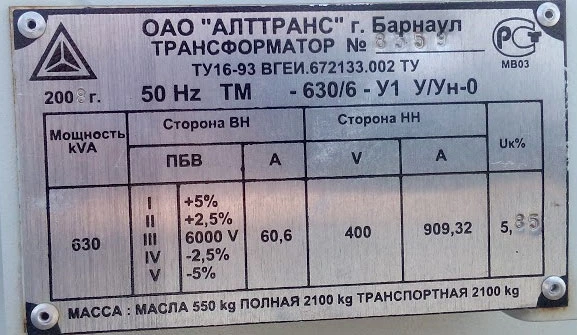

Co je transformační poměr a jak ho poznám na transformátoru

Transformační poměr vyjadřuje poměr mezi primárním a sekundárním napětím a lze jej vypočítat pomocí vzorce, který zohledňuje poměr závitů. Při praktickém použití je však nutné brát v potaz reálné podmínky, aby výsledný výpočet odpovídal skutečnosti.

Časté dotazy k transformačnímu poměru transformátoru

Jaký je vzorec pro výpočet transformačního poměru transformátoru?

Transformační poměr k se vypočítá jako poměr počtu závitů sekundárního a primárního vinutí k = N₂ / N₁ nebo jako poměr sekundárního a primárního napětí k = U₂ / U₁. Tento vzorec vychází z principu elektromagnetické indukce.

Jak spočítat sekundární napětí transformátoru?

Sekundární napětí se určí podle vzorce U₂ = k × U₁, kde k je transformační poměr a U₁ je primární napětí přivedené na transformátor.

Co znamená transformační poměr u elektrického transformátoru?

Transformační poměr vyjadřuje poměr změny napětí nebo proudu mezi primárním a sekundárním vinutím transformátoru, přímo závislý na poměru závitů.

Jak zjistit počet závitů na vinutí transformátoru?

Počet závitů se zjistí z technické dokumentace výrobce nebo měřením vinutí, což je nezbytné pro přesný výpočet transformačního poměru.

Jaké jsou základní typy transformátorů?

Mezi hlavní typy patří jádrový, plášťový a autotransformátor, který má jedno vinutí s odbočkami a bez galvanického oddělení.

Jak měřit transformační poměr transformátoru v praxi?

Měření transformačního poměru se provádí při chodu naprázdno měřením napětí na primárním (U₁) a sekundárním vinutí (U₂), pak platí k = U₂ / U₁.

Jak ovlivňuje odpor vinutí transformační poměr?

Odpor vinutí způsobuje pokles sekundárního napětí a tím odchylku skutečného transformačního poměru od teoretického vzorce.

Proč je důležitý transformační poměr v elektrických sítích?

Pomáhá přizpůsobit napětí pro bezpečný přenos energie a správnou funkci připojených zařízení.

Jaký je vztah mezi proudem a transformačním poměrem?

Proud na sekundární straně se mění opačně než napětí: I₂ = I₁ × (N₁ / N₂), tedy podle inverzního poměru závitů.

Co je to chod naprázdno u transformátoru?

Je to stav, kdy je na primární vinutí přivedeno napětí, ale sekundární strana není zatížena žádnou zátěží.

Jaký vliv má zátěž na transformační poměr?

Připojení zátěže způsobuje pokles sekundárního napětí, čímž se mění skutečný transformační poměr oproti ideálnímu.

Jak se liší autotransformátor od klasického transformátoru?

Autotransformátor má pouze jedno vinutí s odbočkami, což eliminuje galvanické oddělení a umožňuje menší rozměry a nižší ztráty.

Jaký je příklad výpočtu transformačního poměru?

Při N₁=500 závitů, N₂=10 a primárním napětí U₁=120 V je k = 10/500 = 0,02 a sekundární napětí U₂ = 0,02 × 120 V = 2,4 V.

Jaký je význam magnetického jádra v transformátoru?

Magnetické jádro soustřeďuje magnetický tok a snižuje ztráty indukce; plechy jsou obvykle tloušťky 0,35-0,5 mm pro minimalizaci vířivých proudů.

Jak ovlivňuje magnetické jádro skutečný transformační poměr?

Nelinearity magnetického jádra mohou způsobit odchylky od ideálního transformačního poměru, zejména při vysokých výkonech a zatíženích.
