Jak správně zkontrolovat stav varistoru v elektronice

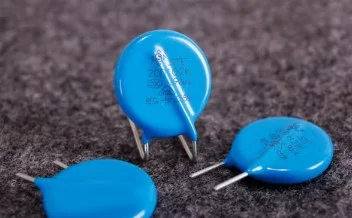

Varistor je klíčovou součástkou, která chrání elektroniku před přepětím, a jeho správná funkce je nezbytná pro spolehlivý provoz zařízení. Kontrola varistoru multimetrem umožňuje rychle zjistit, zda je stále schopný plnit svou ochrannou roli. Naučíte se, jak změřit varistor a provést test varistoru přesně a bezpečně.

Jak připravit varistor a potřebné přístroje pro kontrolu stavu

Pro správnou kontrolu stavu varistoru je nezbytné jej před měřením úplně izolovat od zbytku elektronického obvodu a připravit multimetr na přesné měření odporu v rozsahu od stovek ohmů až po otevřený obvod. Bez této přípravy nelze spolehlivě určit stav varistoru, protože paralelně zapojené součástky mohou výrazně zkreslit výsledky testu. Následující postup popisuje, jak varistor bezpečně připravit a jak správně nastavit měřicí přístroj pro validní měření.

Jak správně izolovat varistor před měřením

Izolace varistoru od okolních komponent je klíčová pro validní měření odporu, protože varistor má při normálním napětí extrémně vysoký odpor (řádově stovky kiloohmů až megaohmů). Pokud je varistor měřen přímo v obvodu, multimetr může zaznamenat paralelní cesty přes jiné součástky, což způsobí falešně nízké hodnoty odporu a může vést k mylnému závěru o jeho poškození.

Nejefektivnější metodou je fyzické odpojení alespoň jednoho vývodu varistoru od desky plošných spojů nebo kabeláže. Pokud není možné vývod odpojit, doporučuje se použít izolační materiály, například elektroizolační pásku nebo tenkou plastovou fólii, která zabrání elektrickému kontaktu s okolními prvky. Při měření multimetr zapojuje proud přibližně 1 mA, který musí procházet pouze varistorem, aby byla naměřená hodnota relevantní.

Častá chyba: měřit varistor přímo v zapojeném obvodu bez izolace, což vede k falešně nízkým hodnotám odporu a nesprávnému vyhodnocení funkčnosti.

Bezpečnostní opatření před měřením varistoru

Varistor může akumulovat elektrický náboj, proto je nezbytné před měřením zařízení vždy odpojit od napájení a varistor plně vybít. Vybíjení lze provést zkratováním vývodů varistoru nebo ponecháním zařízení bez napájení minimálně 5 minut, aby se náboj rozptýlil.

Dále doporučuji používat izolační rukavice, které minimalizují riziko úrazu elektrickým proudem při manipulaci s elektronickými součástkami. Při práci s citlivými elektronickými obvody je vhodné zajistit antistatickou ochranu, například antistatický náramek, aby nedošlo k poškození varistoru a dalších komponent.

• Odpojte zařízení od napájení minimálně 5 minut před měřením
• Vybíjejte varistor zkratováním jeho vývodů
• Používejte izolační rukavice pro bezpečnost
• Zajistěte antistatickou ochranu při manipulaci s elektronikou

Pro koho se to hodí: Tento postup je vhodný pro kontrolu varistorů v běžných domácích a průmyslových elektronických zařízeních s napětím do 350 V.

Pro koho NE: Není vhodný pro velké instalační varistory s vysokým výkonem (například nad 5 kg), kde je nutné použít specializované měřicí přístroje a postupy.

Jak správně měřit odpor varistoru multimetrem

Měření odporu varistoru patří k základním metodám, jak ověřit jeho funkčnost v elektronickém obvodu. Varistor má při nízkém napětí velmi vysoký odpor, což umožňuje multimetru rozlišit mezi funkčním a poškozeným prvkem. Správný postup měření zajistí přesné výsledky a pomůže vyhnout se častým chybám při diagnostice.

1. Příprava multimetru – nastavte přístroj na měření odporu (ohmů), ideálně na rozsah 200 kΩ nebo vyšší podle typu varistoru. Pokud má multimetr automatický rozsah, stačí zvolit režim odporu.
2. Odpojení varistoru od obvodu – pro správné měření je nezbytné varistor vyjmout nebo alespoň odpojit jednu nožičku od plošného spoje, aby se zabránilo ovlivnění hodnoty ostatními součástkami.
3. Připojení měřicích hrotů – přiložte hroty multimetru na oba vývody varistoru. Polaritě se při měření odporu nevyžaduje pozornost, stačí pevný kontakt.
4. Čtení hodnoty na displeji – funkční varistor vykazuje velmi vysoký odpor, typicky v řádu megaohmů nebo se zobrazí „OL“ (over limit). Nízký odpor v řádu kiloohmů nebo nižší ukazuje na poškození nebo zkrat.
5. Opakování měření – kvůli možným odchylkám proveďte měření několikrát a porovnejte výsledky. Výrazné změny mohou signalizovat nestabilní stav varistoru.

Test varistoru jak na to

Při testu varistoru je nutné vědět, že jeho hlavní funkcí je omezit přepěťové špičky, proto normální odpor při měření multimetrem bývá velmi vysoký. Pokud chcete detailněji ověřit stav varistoru, doporučuje se také vizuální kontrola poškození, jako jsou praskliny nebo stopy po spálení.

Tip: Častá chyba při kontrole varistoru multimetrem je měření přímo v zapojeném obvodu, kde jiné součástky zkreslují výsledky. Proto je důležité varistor alespoň částečně odpojit.

Měření odporu varistoru je jednoduchý a efektivní způsob, jak zjistit jeho stav a funkčnost. Pro správné vyhodnocení výsledků měření je třeba pochopit, že vysoký odpor indikuje zdravý varistor, zatímco nízký odpor signalizuje poruchu. Tento test je vhodný pro běžnou údržbu elektronických zařízení, ale nehodí se pro diagnostiku složitějších problémů vyžadujících specializované přístroje.

Dodržováním uvedeného postupu a bezpečnostních zásad předejdete poškození přístrojů a zajistíte spolehlivou kontrolu varistoru.

Jak interpretovat výsledky měření varistoru

Interpretace výsledků měření varistoru je zásadní pro přesné posouzení jeho stavu a rozhodnutí o nutnosti výměny. Základní kontrola se provádí měřením odporu multimetrem, přičemž detailnější diagnostika vyžaduje specializovaná zařízení.

Co znamenají výsledky měření varistoru multimetrem

Při měření odporu varistoru multimetrem platí tyto konkrétní zásady: zdravý varistor vykazuje velmi vysoký odpor, typicky v řádu stovek kiloohmů až megaohmů, nebo zobrazuje hodnotu „OL“ (overload), což značí otevřený obvod bez průchodu proudu při normálním napětí. Pokud multimetr ukáže nízký odpor pod 100 ohmů, jedná se o zkrat varistoru, což znamená jeho poškození a ztrátu schopnosti omezovat přepětí. Otevřený obvod (nekonečný odpor) může také indikovat přerušený varistor, který již neplní ochrannou funkci.

Je třeba zdůraznit, že multimetr měří odpor při velmi nízkém napětí a proudu, proto nezjistí skutečné chování varistoru při přepětí. Měření odporu slouží pouze k základnímu vyhodnocení stavu – odhalí zkrat nebo přerušení, ale nepostihne degradaci materiálu nebo změnu upínacího napětí.

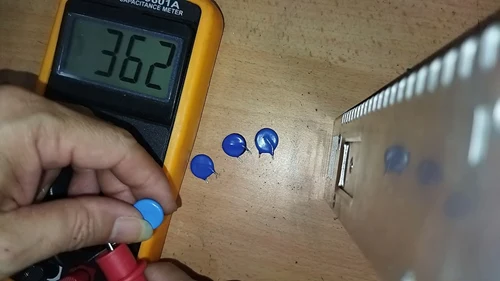

Jak ověřit funkčnost varistoru pomocí odporu a kapacity

Pro přesnější diagnostiku je vhodné kromě odporu změřit i kapacitu varistoru, která se pohybuje v jednotkách až stovkách nanofaradů v závislosti na typu a velikosti součástky. Kapacitní měření pomáhá odhalit vnitřní degradaci oxidu zinečnatého, která nemusí být patrná z odporového testu. K tomu se používají LCR metry nebo osciloskopy s funkcí měření kapacity.

Postup testu zahrnuje:

• Připojení multimetru v režimu měření odporu – hodnoty nad 100 kΩ nebo „OL“ znamenají funkční varistor, hodnoty pod 100 Ω indikují zkrat
• Měření kapacity LCR metrem – výsledná hodnota by měla odpovídat katalogovým parametrům s tolerancí ±20 %
• Porovnání obou výsledků – výrazné odchylky v kapacitě nebo odporu jsou signálem k výměně varistoru

Detailní diagnostika a specializované přístroje

Pro komplexní ověření funkčnosti varistoru v provozních podmínkách se používají přístroje simulující přepěťové impulzy a měřící odezvu varistoru. Mezi tyto přístroje patří:

• Zařízení pro měření špičkového upínacího napětí (typicky kolem 710 V při proudu 25 A) a energie, kterou varistor zvládne (cca 120 J)
• LCR metry s vysokou přesností pro měření kapacity a indukčnosti varistoru
• Osciloskopy analyzující přechodové jevy a odezvu varistoru v reálném čase

Tyto metody umožňují odhalit počáteční poškození, jako je snížení upínacího napětí nebo zvýšený svodový proud, které základní měření multimetrem nezachytí. Pro profesionální údržbu je doporučeno kombinovat měření odporu, kapacity a testy při přepětí.

Tip: Při běžné domácí kontrole postačí měření odporu multimetrem, ale pro spolehlivou diagnostiku a prevenci poruch v průmyslových nebo citlivých elektronických zařízeních doporučuji využít specializované přístroje pro měření kapacity a odezvy varistoru.

Jak rozpoznat viditelné příznaky poškození varistoru

Viditelné příznaky poškození varistoru představují rychlý a spolehlivý způsob, jak zhodnotit jeho stav bez nutnosti složitých diagnostických přístrojů. Varistor, který chrání elektroniku před přepětím, při poškození ztrácí schopnost správně omezovat napěťové špičky, což může vést k selhání celého zařízení. Pravidelná vizuální kontrola je proto nezbytná pro včasné odhalení problémů.

Mezi konkrétní známky poškození varistoru patří:

• Praskliny v keramické vrstvě – vznikají vlivem mechanického namáhání nebo tepelných šoků a indikují narušení vnitřní struktury, což zásadně snižuje ochrannou funkci varistoru.
• Tmavé spálené skvrny nebo karbonizace povrchu – signalizují lokální přehřátí, které obvykle vzniká po průchodu přepěťového impulzu s energií blížící se nebo překračující 120 J, což znamená částečné nebo úplné selhání.
• Deformace pouzdra, zvlnění nebo nafouknutí – poukazují na vnitřní poškození oxidu zinečnatého (MOV) a ztrátu schopnosti varistoru absorbovat přepětí, často doprovázené poklesem upínacího napětí pod hodnotu 423-517 V.
• Změna barvy povrchu (zčernání, žloutnutí) – indikuje dlouhodobý tepelný stres při provozní teplotě blížící se horní hranici +85 °C, což snižuje životnost součástky.
• Uvolněné, poškozené nebo oxidované vývody – mohou způsobit nestabilní elektrický kontakt a nesprávnou funkci varistoru v obvodu.

Tyto příznaky jednoznačně ukazují na nutnost výměny varistoru. Provoz s poškozeným varistorem zvyšuje riziko poškození dalších součástek a může vést k nebezpečným situacím, například k přehřátí nebo požáru.

Jak zkontrolovat stav varistoru a test varistoru jak na to

Vizuální kontrola je základ, ale pro přesnější ověření funkčnosti je nezbytné provést měření odporu multimetrem. Varistor musí být před měřením odpojen od napájení a ideálně vyjmut z obvodu, aby se eliminovalo ovlivnění výsledku okolními komponenty.

• Zdravý varistor vykazuje při běžném napětí extrémně vysoký odpor, typicky nad stovky kiloohmů, nebo multimetr zobrazí „OL“ (otevřený obvod).
• Vadný varistor vykazuje nízký odpor v řádu jednotek až desítek ohmů, což znamená zkrat, nebo naopak otevřený obvod při přerušení vnitřního spoje.

Měření odporu při proudu 1 mA slouží jako orientační test, který odhalí základní poruchy, ale neumožňuje zhodnotit schopnost varistoru omezit přepětí při jeho skutečném průchodu.

Odborná rada: Pokud varistor nevykazuje žádné viditelné známky poškození, ale podezříváte jeho selhání, kombinujte vizuální kontrolu s měřením odporu multimetrem. Takový postup výrazně zvyšuje pravděpodobnost správné diagnostiky stavu varistoru v elektronickém obvodu.

Jak provést kontrolu varistoru bez jeho vyjmutí z obvodu

Diagnostika varistoru přímo v elektronickém obvodu umožňuje rychlou orientaci o jeho stavu bez nutnosti vyjmutí součástky. Tento přístup je vhodný zejména při prvotní kontrole a před rozhodnutím o případné výměně varistoru. Nicméně je nutné počítat s omezeními – okolní součástky mohou ovlivnit měření a způsobit nepřesné výsledky, proto je důležité kombinovat tuto metodu s dalšími způsoby diagnostiky.

Pro orientační test varistoru se používá multimetr nastavený na měření odporu. Při měření odporu varistoru a určení jeho stavu platí, že zdravý varistor obvykle vykazuje velmi vysoký odpor nebo téměř nekonečný odpor v klidovém stavu. Pokud měření ukáže nízký odpor, může to znamenat poškození varistoru, například zkrat nebo výrazné opotřebení. Pro správné vyhodnocení výsledků je však třeba vzít v úvahu vliv dalších paralelně zapojených součástek.

Praktické tipy pro testování varistoru v domácí elektronice zahrnují:

• Vizuální kontrolu varistoru na známky poškození, jako jsou praskliny, spáleniny nebo změna barvy
• Měření odporu varistoru multimetrem přímo na desce, s vědomím možných interferencí
• Pozorování funkčnosti zařízení a pravidelnou údržbu, protože selhání varistoru se často projeví nestabilitou nebo přepětím
• Pokud je výsledek nejistý, doporučuje se varistor vyjmout a změřit samostatně pro přesnější diagnostiku

Jak prověřit stav varistoru před jeho výměnou je tedy možné orientačně i přímo v zapojeném obvodu, ale pro spolehlivost výsledků je vždy vhodné doplnit test o další kontroly a v případě pochybností varistor raději vyměnit. Takové preventivní kroky pomohou ochránit elektroniku před trvalým poškozením způsobeným přepětím.

Jak postupovat při kontrole velkých varistorů

Velké varistory, které často váží více než 5 kg a používají se v průmyslových zařízeních, vyžadují odlišný přístup při kontrole než malé varistory na plošných spojích. Měření těchto komponentů musí probíhat s maximálním důrazem na bezpečnost, protože jsou součástí vysokonapěťových obvodů a mohou být zdrojem nebezpečného elektrického náboje i po vypnutí zařízení. Při testování velkého varistoru je nutné nejprve odpojit zařízení od napájení a zajistit výboj varistoru, aby nedošlo k úrazu.

Pro přesnou kontrolu varistoru v elektronice je potřeba využít speciální měřicí přístroje, které umožňují měření jeho parametrů při skutečném provozním napětí. Standardní kontrola varistoru multimetrem, která obvykle slouží k měření odporu, nemusí u velkých varistorů poskytnout spolehlivé informace o jejich stavu. Proto se doporučuje postup měření varistoru v elektronických zařízeních provádět s přístroji schopnými simulovat reálné podmínky zátěže.

Součástí kontroly by měla být i revize pojistek a tepelných spínačů, které jsou často integrovány ve stejných obvodech jako velké varistory. Tyto prvky mohou indikovat přetížení nebo poruchu, která vedla k poškození varistoru, a jejich stav je proto klíčový pro správnou diagnostiku.

• Odpojte zařízení od napájení a proveďte výboj varistoru
• Použijte specializovaný měřicí přístroj pro přesné naměření parametrů
• Zkontrolujte pojistky a tepelné spínače v blízkosti varistoru
• Vyhodnoťte naměřené hodnoty vzhledem k technickým specifikacím výrobce

Test varistoru jak na to

Pro test varistoru ve velkých zařízeních platí, že bez správného přístrojového vybavení a odborné znalosti nelze spolehlivě ověřit funkčnost varistoru a ohrozit bezpečnost všech osob v okolí. Proto je vhodné svěřit tuto činnost kvalifikovanému technikovi.

Jak sledovat opotřebení varistoru a jeho vliv na ochranu obvodu

Dlouhodobé opotřebení varistoru výrazně ovlivňuje jeho schopnost chránit elektronické obvody před přepětím. Varistor v elektronice funguje jako ochranný prvek, který při náhlém zvýšení napětí rychle snižuje jeho hodnotu a tím zabraňuje poškození citlivých komponent. Postupné opotřebení však sníží tuto funkci, protože varistor ztrácí schopnost rychlé reakce a může propustit vyšší napětí, které poškozuje obvod.

Pravidelné sledování stavu varistoru je proto klíčové pro prevenci selhání celého zařízení. Jak zjistit stav varistoru v elektronickém obvodu lze provést několika metodami, přičemž nejčastější je kontrola varistoru multimetrem. Tento test varistoru pomůže odhalit změny v jeho odporu, které signalizují opotřebení. Jak změřit odpor varistoru a určit jeho stav představuje základní diagnostiku, kdy se měří odpor v normálním stavu – měl by být velmi vysoký, téměř nekonečný. Pokles odporu naznačuje poškození nebo částečný průraz.

Jak prověřit stav varistoru před jeho výměnou

• Proveďte vizuální kontrolu, zda varistor nevykazuje známky přepálení, prasklin nebo deformací
• Použijte multimetr v režimu měření odporu a změřte hodnotu na svorkách varistoru
• Porovnejte naměřený odpor s hodnotami uvedenými v technických datech výrobce
• V případě výrazného poklesu odporu nebo viditelných poškození varistor vyměňte
• Vedení pravidelné evidence výsledků kontrol pomáhá sledovat trend opotřebení a načasovat preventivní výměnu

Proč je důležité pravidelně kontrolovat varistor v napájecích zdrojích? Napájecí zdroje jsou často vystaveny přepětím a špičkám, které varistor absorbuje. Bez pravidelné kontroly může být varistor již poškozený, což snižuje jeho ochranné vlastnosti a zvyšuje riziko poškození celého zdroje i připojených zařízení. Prevence pomocí pravidelného sledování stavu varistoru tak výrazně prodlužuje životnost elektroniky a minimalizuje náklady na opravy.

Jak ovlivňují okolní podmínky stav a životnost varistoru

Životnost varistoru výrazně ovlivňují okolní podmínky, mezi které patří teplota, vlhkost a mechanické vibrace. Varistory jsou navrženy tak, aby pracovaly v teplotním rozsahu obvykle od -40 °C do +85 °C, přičemž dlouhodobé vystavení vyšším teplotám výrazně zkracuje jejich životnost. Zvýšená teplota urychluje stárnutí polovodičových materiálů, což může vést k poklesu schopnosti varistoru absorbovat přepětí. Vlhkost představuje další riziko – pronikání vody do pouzdra varistoru může způsobit korozi kontaktů a zkratování, což negativně ovlivní funkci součástky.

Vibrace a mechanické nárazy zase mohou poškodit vnitřní strukturu varistoru nebo způsobit uvolnění spojů, což se projeví poruchou ochrany obvodu. Proto je důležité zajistit pevné a stabilní upevnění varistoru na desce s vhodnou izolací proti mechanickému namáhání.

Doporučení pro správné umístění a ochranu varistoru

• Umístěte varistor co nejdále od zdrojů nadměrného tepla, například transformátorů nebo výkonových tranzistorů.
• Použijte krytí nebo těsnění pro ochranu proti vlhkosti, zejména v prostředí s vyšší vlhkostí vzduchu.
• Zajistěte pevné mechanické uchycení, aby varistor odolal vibracím a nárazům.
• Při výběru varistoru na 230 V volte typ s odpovídající jmenovitou energií a kapacitou, která vyhovuje konkrétnímu použití (varistor použití).
• Pravidelně provádějte kontrolu varistoru multimetrem, která zahrnuje měření odporu a kapacity, aby bylo možné vyhodnotit stav varistoru a včas odhalit jeho poškození.

Tip: Jak zjistit stav varistoru v elektronickém obvodu lze efektivně pomocí měření odporu a kapacity, což pomáhá předcházet nečekaným poruchám zařízení. Varistor cena se liší podle parametrů, proto je vhodné zvolit takový, který odpovídá konkrétním podmínkám a chrání investici do elektroniky.

Časté dotazy (FAQ) ke kontrole a testování varistoru

Otázka: Jak často je potřeba kontrolovat stav varistoru v elektronice?

Doporučuje se pravidelná kontrola minimálně jednou ročně nebo po každém výrazném přepětí, aby se zajistila funkčnost ochrany obvodu a předešlo se selhání varistoru.

Otázka: Co znamená, když multimetr při měření varistoru ukáže hodnotu OL?

Hodnota OL (open loop) znamená otevřený obvod, což u varistoru při běžném nízkém napětí značí vysoký odpor a správnou funkci součástky.

Otázka: Jaký odpor by měl mít správný varistor při měření multimetrem?

Správný varistor vykazuje velmi vysoký odpor, obvykle nad několik megaohmů, případně otevřený obvod, protože při nízkém napětí je jeho odpor extrémně vysoký.

Otázka: Co signalizuje nízký odpor naměřený na varistoru?

Nízký odpor značí zkrat nebo poškození varistoru, což znamená nutnost jeho okamžité výměny, aby nedošlo k dalším škodám v obvodu.

Otázka: Mohu měřit varistor přímo v zapojeném obvodu?

Ano, měření v obvodu je možné, ale výsledky mohou být ovlivněny paralelními součástkami. Pro přesné vyhodnocení je lepší varistor vyjmout.

Otázka: Jaké příznaky viditelného poškození varistoru jsou nejčastější?

Viditelné praskliny, spáleniny, deformace pouzdra nebo tmavé skvrny jsou jasnými známkami poškození varistoru a indikují potřebu výměny.

Otázka: Jaký je standardní provozní teplotní rozsah varistoru?

Typický teplotní rozsah je od -40 °C do +85 °C, přičemž překročení této teploty může způsobit zkrácení životnosti.

Otázka: Co dělat, pokud varistor vykazuje známky opotřebení?

Při opotřebení klesají ochranné schopnosti varistoru, proto je doporučeno jej vyměnit, aby se zachovala bezpečnost elektroniky.

Otázka: Jaké bezpečnostní postupy platí při výměně velkých varistorů?

Při výměně je nutné odpojit napájení, použít izolační rukavice a zajistit správné uzemnění, aby nedošlo k úrazu elektrickým proudem.

Otázka: Jak ovlivňuje vlhkost životnost varistoru?

Vlhkost podporuje korozi kontaktů a může způsobit zkraty, což urychluje degradaci varistoru a snižuje jeho spolehlivost.

Otázka: Lze varistor opravovat, pokud je poškozený?

Varistor nelze opravovat; poškozený varistor je nutné vždy vyměnit, protože jeho funkce je nevratně narušena.

Otázka: Jak zjistit, zda varistor funguje správně při přepětí?

Pro ověření funkčnosti při přepětí je potřeba speciální laboratorní vybavení; běžný multimetr k tomu nestačí.

Otázka: Jak správně zapojit varistor do elektronického obvodu?

Varistor se zapojuje paralelně k ochraňované součástce s upínacím napětím o 10-20 % vyšším než je provozní napětí obvodu.

Otázka: Co znamená upínací napětí varistoru?

Upínací napětí je hodnota, při které varistor prudce snižuje odpor a chrání obvod před přepětím; typicky se pohybuje mezi 420 a 520 V.

Otázka: Jak ovlivňuje teplota provoz varistoru?

Provoz v teplotách nad +85 °C snižuje životnost varistoru a jeho schopnost efektivně absorbovat přepětí.

Praktické tipy pro testování varistoru v domácí elektronice

Při měření varistoru multimetrem změřte odpor na nejvyšším rozsahu. Hodnota OL nebo velmi vysoký odpor značí funkční součástku. Pokud naměříte nízký odpor, varistor je pravděpodobně poškozený a je třeba jej vyměnit. Pro přesnou diagnostiku stavu varistoru doporučuji varistor vyjmout z obvodu, aby nebyly výsledky ovlivněny jinými komponenty.

Jak změřit odpor varistoru a určit jeho stav

Měření se provádí bez napájení, na rozsahu měření odporu nad 2 MΩ. Hodnota odporu nad několik megaohmů signalizuje správný stav, nízké hodnoty znamenají poruchu. Vzhledem k nelineární funkci varistoru nelze měřením odporu zcela určit jeho schopnost chránit při přepětí, proto je vhodné sledovat i vizuální známky poškození.
