Přesné určení umístění trubek topení ve zdi pomáhá předcházet nechtěným škodám při rekonstrukcích nebo opravách. Moderní technologie jako termokamera topení či akustický detektor topení umožňují lokalizaci trubek rychle a bez nutnosti bourání. Zvládnout správnou detekci úniku vody i rozložení rozvodů přitom není složité, pokud znáte osvědčené postupy.
🔍 Nejdůležitější fakta
- Termokamera dokáže lokalizovat trubky topení ve zdi s přesností do 10×10 cm při teplotním rozdílu 0,1 °C.
- Akustický detektor funguje na tlakových rozvodech topení, ale vyžaduje zkušenost a interpretaci zvuků.

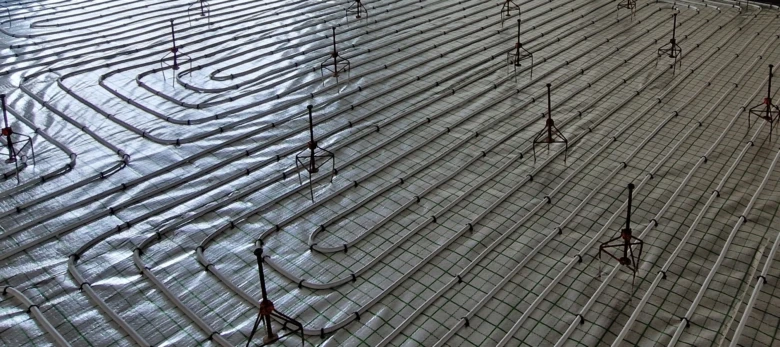

- Podlahové topení má doporučenou rozteč trubek 10-30 cm v závislosti na místnosti.
- Oprava prasklé trubky ve zdi vyžaduje vyříznutí zdi o rozměru přibližně 30×30 cm a stojí 5 000-12 000 Kč.
- Bypass vedený novým rozvodem je rychlejší a levnější řešení než oprava, cena činí 8 000-20 000 Kč.
Jak efektivně lokalizovat trubky topení ve zdi
Jak najít trubky topení ve zdi lze efektivně pomocí několika moderních i tradičních metod, které nevyžadují bourání. K přesné lokalizaci slouží zejména termokamera, akustický detektor a detekční plyn, doplněné o jednoduchý test úniku vody. Tyto způsoby pomáhají odhalit rozvody topení ve zdi a případné poškození trubek bez zbytečných zásahů do konstrukce.
Použití termokamery při lokalizaci trubek
Termokamera topení lokalizuje podle teplotního rozdílu, který dokáže zaznamenat už od 0,1 °C. Díky tomu je schopná přesně určit umístění trubek v rozsahu přibližně 10×10 cm. Nejlepší výsledky přináší měření při zapnutém topení a suché stěně, kdy je jasně viditelný tepelný kontrast mezi trubkami a okolním zdivem. Termokamera umožňuje rychlou a bezkontaktní detekci rozvodů topení ve zdi. Nevýhodou může být omezená účinnost při nízkých teplotách nebo vlhkém zdivu.
Akustický detektor a detekční plyn
Akustický detektor topení pracuje na principu zachycení zvukových vibrací v tlakových rozvodech. Jeho použití vyžaduje zkušenost, protože je třeba správně interpretovat signály a eliminovat rušivé zvuky. Tento přístroj je vhodný zejména pro detekci netěsností a poškození trubek ve zdi. Detekční plyn se aplikuje přímo do systému a díky své vysoké schopnosti pronikat i drobnými netěsnostmi má až 99% úspěšnost v odhalení úniku vody. Tato metoda je však nákladnější a vyžaduje speciální vybavení a odbornou manipulaci.
Praktické tipy:
- Termokamera funguje nejlépe při minimálním tepelném rušení okolí.
- Akustický detektor vyžaduje klidné prostředí a znalost rozvodů.
- Detekční plyn se používá především při podezření na drobné netěsnosti, které jiné metody nezachytí.
Na co si dát pozor: častou chybou je použití termokamery na vlhkém nebo studeném zdivu, kdy výsledky nejsou spolehlivé. Pro koho se tyto metody hodí: lokalizace trubek topení bez bourání je ideální pro plánování opravy nebo rekonstrukce, ale nehodí se pro zcela nové instalace bez předchozí dokumentace.
Typy trubek a jejich umístění ve zdi
Pro správnou lokalizaci trubek topení ve zdi je nezbytné znát základní materiály, průměry a typické umístění rozvodů. Tyto informace usnadňují detekci úniku vody i bezpečné opravy.
Běžné materiály trubek topení a jejich průměry
Trubky topení ve zdi bývají nejčastěji z mědi, PE-X (polyetylen křížově zesítěný) nebo oceli. Měděné trubky se vyznačují vysokou odolností proti korozi a dlouhou životností. PE-X trubky mají vrstvenou konstrukci, která zajišťuje pružnost a odolnost vůči teplotním změnám, což je důvod, proč se často používají u podlahového topení. Ocelové trubky jsou méně časté, ale stále se objevují ve starších instalacích. Průměry trubek se liší podle jejich funkce: pro podlahové topení se používají trubky o průměru 16 až 18 mm, zatímco u hlavních rozvodů od zdroje tepla je běžný průměr 22 až 28 mm. Průměr trubek ovlivňuje výkon topení i průtok vody, což je zásadní při plánování rozvodů.
Typické umístění rozvodů topení podle místností
Kde vedou trubky topení ve zdi, závisí na konkrétní místnosti a typu topení. V koupelně jsou trubky často vedeny blízko podlahy a stěn, aby se napojily na radiátory nebo žebříkové topné těleso. V kuchyni bývají trubky vedeny podél stěn, často za kuchyňskými skříňkami, což zajišťuje estetické zakrytí a snadný přístup při opravách. V obývacím pokoji jsou rozvody obvykle umístěny v nižších částech stěn, ve vzdálenosti 10 až 30 cm od podlahy a rohů, aby bylo možné připojit radiátory bez narušení vzhledu. Tyto vzdálenosti pomáhají i při lokalizaci trubek topení bez bourání zdi.
| Místnost | Typické umístění trubek | Vzdálenost od podlahy a rohů |
|---|---|---|
| Koupelna | Podél podlahy, stěn | 10-20 cm |
| Kuchyně | Podél stěn za skříňkami | 15-25 cm |
| Obývací pokoj | V nižších částech stěn k radiátorům | 20-30 cm |
Tip: Při lokalizaci trubek topení ve zdi může pomoci termokamera topení nebo akustický detektor topení, které odhalí vedení i skryté rozvody topení a usnadní tak opravu trubek ve zdi.
Jak bezpečně vrtat a řezat do zdi bez poškození trubek topení
Při práci se zdí je nezbytné respektovat umístění trubek topení, aby nedošlo k jejich poškození. Správná lokalizace trubek a použití vhodných nástrojů výrazně snižují riziko komplikací a zajišťují bezpečnost práce při vrtání či řezání.
Nástroje vhodné pro bezpečné vrtání
Pro bezpečné vrtání do zdi doporučuji používat vrtáky s dorazem, které omezí hloubku vrtu a zabrání proniknutí do trubek topení ve zdi. Detektory trubek, například digitální akustický detektor topení nebo termokamera topení, pomáhají přesně zjistit umístění rozvodů topení ve zdi bez nutnosti bourání. Nezapomeňte také na ochranné pomůcky, jako jsou brýle a rukavice, které minimalizují riziko úrazu při práci.
Postupy pro bezpečné řezání a vyřezávání
- Lokalizace trubek – před zahájením řezání si pomocí detektoru trubek přesně změřte jejich polohu a hloubku ve zdi.
- Označení místa řezu – vyznačte si oblast, kde budete řezat, tak, aby byla dostatečně vzdálená od vyznačených trubek.
- Použití vhodného nářadí – použijte úhlovou brusku s ochranným krytem a kotouč určený na řezání zdiva.
- Řezání s opatrností – řežte pomalu a kontrolovaně, abyste minimalizovali vibrace a nárazy, které by mohly poškodit trubky nebo způsobit praskliny ve zdi.
- Kontrola výsledku – po ukončení řezání zkontrolujte okolí trubek vizuálně a případně pomocí detektoru, zda nedošlo k poškození.
Tip: Častá chyba při vrtání a řezání do zdi je nedostatečná lokalizace trubek, což vede k jejich poškození a následné nutnosti nákladné opravy trubek ve zdi. Pro koho se to hodí? Tento postup je vhodný pro každého, kdo plánuje rekonstrukci nebo úpravu stěn s rozvody topení. Naopak nevhodný je pro laiky bez dostatečných znalostí a vybavení, kteří by měli raději svěřit práci odborníkům.
Jak minimalizovat riziko poškození trubek při úpravách stěn
Při stavebních úpravách je nezbytné přesně určit umístění trubek topení ve zdi, protože neplánované poškození trubek vede k nákladným opravám a riziku úniku vody. Plánování rozvodů topení již v počáteční fázi stavby nebo rekonstrukce snižuje riziko poškození až o 70 %. K přesné lokalizaci trubek topení ve zdi doporučuji využít termokameru s citlivostí na teplotní rozdíl 0,1 °C, která dokáže lokalizovat únik do oblasti 10×10 cm, ideálně při zapnutém topení a suché stěně. Alternativně lze použít akustický detektor topení, který funguje na tlakových rozvodech, avšak vyžaduje zkušenost s interpretací signálů a může být časově náročný.
Praktické zabezpečení rozvodů topení zahrnuje instalaci ochranných prvků, jako jsou plastové chráničky nebo kovové trubkové kryty, které efektivně chrání trubky před mechanickým poškozením při dalších stavebních úpravách. Doporučuje se rovněž vyhnout se vrtání či zatloukání v místech s potvrzenou přítomností rozvodů, přičemž bezkontaktní detektory pomáhají přesně identifikovat vedení trubek a minimalizovat riziko zásahu do topení.
- Vytvořit detailní plán rozvodů topení před zahájením stavebních prací, včetně přesných měření vzdáleností a průměrů trubek
- Používat termokameru nebo akustický detektor topení pro lokalizaci trubek ve zdi bez nutnosti bourání
- Zabezpečit trubky ochrannými kryty (plastové chráničky, kovové kryty) při finálních úpravách stěn
- Vyhnout se vrtání a zatloukání v místech s potvrzeným vedením trubek topení
- Při nutnosti vrtání dodržovat bezpečnou vzdálenost minimálně 5 cm od lokalizovaných trubek
Tip: Častá chyba spočívá v zanedbání přesné lokalizace trubek před rekonstrukcí, což často vede k prasknutí trubek a nutnosti rozsáhlých oprav, které mohou stát 5 000 až 12 000 Kč za lokální zásah. Tato metoda minimalizace rizika se hodí především majitelům starších bytů a domů plánujícím rekonstrukci. Naopak není nutná u staveb, kde jsou rozvody topení již kompletně přeložené a zdokumentované s přesnými plány.
Náklady a možnosti oprav trubek topení ve zdi
Při zjištění úniku vody v trubkách topení ve zdi je nezbytné přesné lokalizování poškozeného místa, často pomocí termokamery topení nebo akustického detektoru topení. Oprava trubek ve zdi obvykle zahrnuje vyříznutí části zdi, výměnu poškozeného úseku a následné zazdění. Tento postup trvá zpravidla 4 až 8 hodin a cena opravy se pohybuje mezi 5 000 až 12 000 Kč v závislosti na rozsahu poškození a typu materiálu.
Alternativou je bypass, tedy obejití poškozené části trubek bez nutnosti rozsáhlých bouracích prací. Cena bypassu bývá od 8 000 do 20 000 Kč. Tento způsob je méně estetický kvůli viditelnému vedení nových trubek, ale někdy je výhodnější, pokud nelze jednoduše zjistit přesné umístění trubek od topení ve zdi nebo pokud oprava znamená větší zásah do konstrukce.
Tipy na vyhledání trubek topení ve staré zdi
Pro správnou orientaci ve vedení trubek topení ve zdi je možné využít kombinaci lokalizace trubek topení pomocí termokamery topení a akustického detektoru topení. Tato metoda usnadňuje detekci úniku vody a minimalizuje rozsah bourání.
| Typ opravy | Doba trvání | Cena (Kč) |
|---|---|---|
| Oprava trubek | 4-8 hodin | 5 000-12 000 |
| Bypass | 2-6 hodin | 8 000-20 000 |
| Detekce úniku | 1-2 hodiny | 1 500-3 500 |
Tip: Častou chybou je podcenění přesné detekce úniku vody, což prodlužuje opravu a zvyšuje náklady. Bypass se hodí pro rychlé a méně náročné řešení, ale ne všude je vhodný kvůli estetice a dlouhodobé spolehlivosti.
Časté dotazy k lokalizaci trubek topení ve zdi
Otázka: Jak najít trubky topení ve zdi bez bourání?
Použijte termokameru topení s přesností do 10×10 cm, která detekuje teplotní rozdíl od 0,1 °C, nebo akustický detektor topení vyžadující zkušenost s interpretací zvuků.
Otázka: Jaká je doporučená vzdálenost trubek u podlahového topení?
Rozteč trubek v rozvodech topení ve zdi se pohybuje mezi 10 a 30 cm, přičemž pro koupelny je ideální 10 cm a pro obytné místnosti 15 cm.
Otázka: Jak bezpečně vrtat do zdi, aby nedošlo k poškození trubek?
Před vrtáním proveďte lokalizaci trubek topení pomocí detektoru, použijte vrták s hloubkovým dorazem a vrtání provádějte pomalu a s opatrností.
Otázka: Jak zjistit únik vody v rozvodech topení ve zdi?
Uzavřete všechny kohouty a sledujte stav vodoměru po dobu jedné hodiny; změna ukazuje únik vody. Pro přesnější detekci se využívá detekční plyn s 99% úspěšností.
Otázka: Jaké materiály trubek se používají ve zdi pro topení?
Nejčastější jsou měděné trubky, PE-X a plastové vrstvené trubky; průměr se pohybuje od 16 do 18 mm u podlahového topení, u hlavních rozvodů až do 28 mm.
Otázka: Kolik stojí oprava prasklé trubky ve zdi?
Cena opravy včetně vyříznutí zdi se pohybuje mezi 5 000 a 12 000 Kč, doba opravy trvá obvykle 4 až 8 hodin.
Otázka: Co je bypass a kdy se používá?
Bypass je obcházející vedení nového rozvodu mimo poškozené místo. Cena se pohybuje od 8 000 do 20 000 Kč, což je rychlejší a často levnější řešení než přímá oprava.
Otázka: Jaké jsou nejčastější chyby při úpravách stěn s trubkami topení?
Častou chybou je vrtání bez použití detektoru, nedostatečné plánování rozvodů, neoznačení trubek a nechránění trubek během stavebních prací.
Otázka: Jak zjistit, kde vedou trubky topení ve zdi v různých místnostech?
Trubky jsou obvykle vedeny v koupelně u sprchové baterie, v kuchyni u dřezu, ve stěnách se schodištěm jako stoupačky a v obývacích pokojích blízko topných těles.
Otázka: Jaké nástroje jsou vhodné pro domácí detekci trubek topení?
Pro domácí použití je vhodná termokamera topení a základní akustický detektor; detekční plyn je spíše profesionální metoda.
Otázka: Jaký je postup při vyřezávání stěny pro přístup k trubkám topení?
Označte přesnou oblast, použijte úhlovou brusku s ochrannými kryty, začněte malým řezem a kontrolujte hloubku. Po opravných pracích proveďte tlakové zkoušky.
Otázka: Jaká je role termokamery při hledání úniku vody v topení?
Termokamera lokalizuje teplotní anomálie s přesností do 10×10 cm, což umožňuje efektivní detekci úniku s minimálním poškozením zdi.
Otázka: Jak minimalizovat poškození trubek topení při stavebních úpravách?
Používejte chráničky, plánujte rozvody s rezervou, vyhýbejte se vrtání poblíž trubek a vždy označte jejich umístění.
Otázka: Je možné lokalizovat trubky topení pomocí detekčního plynu?
Ano, detekční plyn poskytuje až 99% úspěšnost lokalizace úniků, ale vyžaduje vypuštění vody a speciální vybavení.
Otázka: Jak dlouho trvá oprava prasklé trubky ve zdi?
Oprava trvá zpravidla 4 až 8 hodin včetně vyříznutí zdi, výměny trubky, tlakové zkoušky a následného zazdění.
