Parní kotel je zařízení, které přeměňuje vodu na páru díky ohřevu v uzavřeném prostoru. Klíčové součásti parního kotle zajišťují bezpečný provoz, regulaci tlaku a efektivní vytápění. Porozumění jejich funkcím pomáhá lépe chápat principy kotle, například u parní lokomotivy.
Podstata v kostce
- Parní kotel je tlaková nádoba, která přeměňuje vodu na páru spalováním různých druhů paliv.
- Bezpečnostní výstroj parního kotle zahrnuje pojistné ventily, manometry, a zařízení pro měření hladiny vody dle normy DIN EN 129536.
- Regulace výkonu kotle udržuje tlak s přesností ± 10 % a hladinu vody v rozsahu 80 až 120 mm.
- Napájecí voda musí být chemicky upravená, aby se předešlo usazování minerálních látek a korozi.
- Obsluha parních kotlů vyžaduje odbornou způsobilost a minimálně 6 měsíců praxe pod dohledem zkoušeného obsluhovače.
Popis hlavních konstrukčních částí parního kotle a jejich funkcí

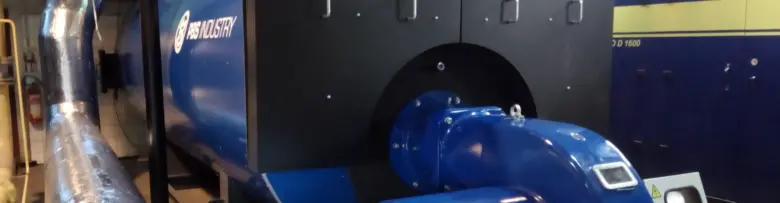

| Součást parního kotle | Popis funkce |
|---|---|
| Těleso kotle | Tlaková nádoba z oceli odolávající provoznímu tlaku až do 30 MPa, zajišťuje mechanickou pevnost a bezpečnost |
| Trubky | Cirkulační systém trubek vedoucích vodu a páru, umožňují efektivní přenos tepla a odvod vzniklé páry |
| Topeniště | Prostor pro spalování paliva s konstrukcí přizpůsobenou typu paliva (pevná, kapalná, plynná) |
| Hořák | Zařízení pro spalování kapalných a plynných paliv, reguluje teplotu a výkon kotle |
Jaké jsou hlavní konstrukční části parního kotle?
Parní kotel představuje tlakový systém, jehož základ tvoří těleso kotle vyrobené z vysoce pevné oceli, schopné odolávat provozním tlakům až do 30 MPa v případě vysokotlakých kotlů. Trubky uvnitř kotle vedou napájecí vodu, která se ohřívá a přeměňuje na páru, přičemž v některých typech kotlů cirkuluje pára zpět pro zvýšení účinnosti. Topeniště je navrženo podle druhu paliva a zajišťuje optimální spalování, přičemž pevná paliva vyžadují robustní konstrukci s odvodem popela, zatímco plynná a kapalná paliva spalují hořáky s přesnou regulací. Hořáky dodávají teplo potřebné k ohřevu vody a umožňují přesnou regulaci výkonu kotle podle aktuální potřeby páry.
Jaké jsou funkce jednotlivých částí parního kotle?
Těleso kotle zajišťuje mechanickou pevnost a bezpečnost provozu při vysokém tlaku a teplotě, přičemž jeho konstrukce splňuje normu DIN EN 12953. Trubky umožňují cirkulaci vody a páry, čímž zajišťují efektivní přenos tepla z topeniště do vody a zároveň odvádějí vzniklou páru do systému. Topeniště je klíčové pro spalování paliva, kde se uvolňuje teplo potřebné pro přeměnu vody na páru; jeho konstrukce se liší podle typu paliva, například pevná paliva vyžadují popelník a odvod popela. Hořák reguluje množství tepla dodávaného do kotle, což ovlivňuje tlak páry a výrobní kapacitu, přičemž jeho provoz je řízen automatickými bezpečnostními a regulačními prvky.
Tip: Častou chybou je nedostatečná úprava napájecí vody, která vede k usazování minerálních látek na trubkách a teplosměnných plochách, což snižuje účinnost a může způsobit havárie kotle.
Odborná rada: Tento typ kotle se hodí pro průmyslové provozy s pravidelným dohledem kvality vody a odbornou obsluhou; naopak není vhodný pro provozy bez zajištěné pravidelné údržby a kontroly bezpečnostních prvků.
Princip přeměny vody na páru v parním kotli včetně termodynamických základů
Parní kotel přeměňuje vodu na páru pomocí ohřevu vody pod tlakem, který zvyšuje její teplotu nad běžný bod varu 100 °C. Tlak totiž ovlivňuje teplotu varu vody – čím vyšší tlak, tím vyšší teplota, při které voda přechází do plynné fáze. Tento princip umožňuje efektivní výrobu páry, která slouží jako pracovní médium v průmyslových aplikacích i v kotlích parních lokomotiv.
Funkce parního kotle spočívá ve využití tepelné energie k překonání vazeb mezi molekulami vody a jejím přeměněním na páru. Tato přeměna je řízena termodynamikou, která popisuje vztahy mezi tlakem, teplotou a stavem hmoty. Regulace tlaku kotle a úprava vody kotel zajišťují bezpečný a stabilní provoz, což je klíčové pro dlouhodobou funkci zařízení.
| Součást kotle | Funkce | Vztah k přeměně vody na páru |
|---|---|---|
| Tlaková nádoba | Udržuje zvýšený tlak a teplotu | Zvyšuje bod varu vody |
| Ohřívač vody | Dodává tepelnou energii | Zvyšuje teplotu vody |
| Bezpečnostní ventily | Chrání před přetlakem | Zabraňují nebezpečnému zvýšení tlaku |
Tip: Pro správnou funkci parního kotle je zásadní pravidelná úprava vody kotel, aby se zabránilo usazování vodního kamene, který snižuje efektivitu ohřevu a může ohrozit bezpečnost kotle.
Podrobnější informace o tom, co tvoří parní kotel a jak funguje, najdete například na stránce Wikipedie věnované parním kotlům.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Bezpečnostní výstroj parního kotle a její význam pro provoz
Bezpečnostní výstroj parního kotle je klíčová pro zajištění bezpečného a spolehlivého provozu. Hlavním prvkem je pojistný ventil, který chrání kotel před nebezpečným přetlakem tím, že automaticky uvolní přebytečnou páru. Manometr slouží k přesnému měření tlaku uvnitř kotle a umožňuje operátorovi kontrolovat správnou regulaci tlaku kotle. Dále je nezbytné zařízení pro měření hladiny vody, které zabraňuje poškození kotle v případě nedostatečného množství vody, což je častá příčina poruch.
Bezpečnostní výstroj parního kotle zahrnuje tyto prvky a musí odpovídat přísným bezpečnostním normám, například DIN EN 129536, které stanovují technické požadavky a zkoušky pro bezpečný provoz. Pravidelná kontrola těchto součástí je nezbytná pro prevenci nehod a zajištění dlouhé životnosti zařízení.
- Pojistný ventil – ochrana proti přetlakům
- Manometr – měření a kontrola tlaku
- Zařízení pro měření hladiny vody – prevence poškození kotle
- Dodržování normy DIN EN 129536 – záruka bezpečnosti
Tip: Častou chybou je zanedbání pravidelné údržby pojistného ventilu, což může vést ke zvýšenému riziku poruchy a nehod. Tento návod na základní části a provoz parního kotle pomáhá pochopit význam bezpečnostních komponent a správné úpravy vody kotle pro efektivní a bezpečný chod.
Regulace a řízení výkonu kotle s důrazem na tlak a hladinu vody
Regulace a řízení výkonu kotle s důrazem na tlak a hladinu vody jsou klíčové pro bezpečný a efektivní provoz parního kotle. Správné udržování těchto parametrů zabraňuje nebezpečným situacím a zároveň optimalizuje výrobu páry.
Regulace tlaku v kotli
Regulace tlaku kotle udržuje tlak s odchylkou maximálně ± 10 % od nastavené hodnoty, čímž zajišťuje stabilní výkon a bezpečnost celého zařízení. Přesné řízení tlaku je nezbytné pro správnou funkci parního kotle i kotle parní lokomotivy, kde kolísání tlaku může vést k poruchám nebo snížení efektivity.
Udržování hladiny vody
Udržování hladiny vody v parním kotli probíhá v rozmezí 80 až 120 mm, což je klíčové pro bezpečnost kotle. Pokud hladina klesne pod tuto mez, může dojít k přehřátí a poškození součástí parního kotle, zatímco příliš vysoká hladina snižuje účinnost výroby páry.
Řízení regulačních ventilů a čerpadel
Elektrický signál, obvykle v rozsahu 4-20 mA, řídí regulační ventil a čerpadlo, čímž přesně ovládá přívod vody i výstup páry. Tato automatizovaná regulace výkonu kotle umožňuje rychlé a spolehlivé reakce na aktuální potřeby provozu bez ručního zásahu.
Kvalita napájecí vody a její úprava pro bezpečný provoz
Kvalita vody v parním kotli přímo ovlivňuje jeho bezpečnost, životnost a efektivitu. Napájecí voda obsahuje minerály a rozpuštěné plyny, které bez úpravy vedou k usazování minerálních usazenin a korozi v kotli. Tvrdost vody určuje množství vápníku a hořčíku, jejichž srážení vytváří škodlivé vrstvy snižující tepelnou výměnu a zvyšující riziko přehřátí. pH vody ovlivňuje agresivitu prostředí; nízké pH podporuje korozi, zatímco příliš vysoké může poškodit těsnění a materiály kotle.
Úprava napájecí vody se proto skládá z chemických a tepelných procesů, které vážou tvrdost, odstraňují kyslík a upravují pH tak, aby minimalizovaly rizika poškození. Mezi běžné metody patří:
- Odvzdušnění vody pro eliminaci rozpuštěného kyslíku
- Přidávání inhibitorů koroze pro ochranu kovových částí parního kotle
- Ionexová výměna pro snížení tvrdosti vody
- Kontrola a regulace pH v rozmezí 8,5 až 10,5 pro optimální ochranu
Tip: Častou chybou je nedostatečná úprava vody, která vede k rychlému zanášení a následným poruchám kotle. Pro správnou funkci a bezpečnost kotle parní lokomotivy i průmyslových zařízení je úprava vody nezbytná součást provozu. Voda bez úpravy se nehodí pro dlouhodobý provoz kotle a výrazně zvyšuje náklady na údržbu.
Provozní požadavky a odborná způsobilost obsluhy parního kotle
Provozní požadavky parního kotle stanovují jasné podmínky pro obsluhu, která musí disponovat odbornou způsobilostí. Ta zahrnuje nejen minimální věk 18 let, ale také doloženou praxi s parními kotli. Praxe je nezbytná pro úspěšné složení zkoušky, jež ověřuje znalosti o základních součástech parního kotle, jako je regulace tlaku kotle, úprava vody kotle i bezpečnost kotle jako celku.
Obsluha parního kotle musí rozumět funkci parního kotle a jeho klíčovým částem včetně kotle parní lokomotivy, aby byla schopna správně řídit provoz a předcházet chybám, které mohou ovlivnit funkci parního kotle a jeho částí.
- Dokončení odborného školení – získání teoretických a praktických znalostí o parních kotlech
- Odpracování minimální praxe – získání zkušeností v provozu a údržbě kotle
- Složení zkoušky odborné způsobilosti – ověření znalostí bezpečnosti kotle a jeho provozních požadavků
- Pravidelná rekvalifikace – udržení aktuálních znalostí a dovedností v provozu parních kotlů
Tip: Častou chybou je podcenění významu úpravy vody kotle, která výrazně ovlivňuje životnost a bezpečnost provozu. Provozní požadavky parního kotle proto kladou důraz také na znalosti preventivních opatření.
FAQ – Časté dotazy k základním součástem a funkcím parního kotle
Otázka: Jaké jsou základní součásti parního kotle?
Základní součásti parního kotle zahrnují těleso kotle, trubky, topeniště, hořák a bezpečnostní výstroj, které společně umožňují přeměnu vody na páru.
Otázka: Na jakém principu parní kotel funguje?
Parní kotel pracuje na principu ohřevu vody pod tlakem nad 100 °C, kdy vzniklá pára přenáší energii pro různé průmyslové aplikace nebo pohon parní lokomotivy.
Otázka: Jak se jednotlivé součásti parního kotle podílejí na výrobě páry?
Těleso kotle ohřívá vodu, topeniště zajišťuje spalování paliva, trubky vedou páru a bezpečnostní prvky regulují tlak a hladinu vody pro bezpečný provoz.
Otázka: Jaká je role bezpečnostní výstroje v parním kotli?
Bezpečnostní výstroj, včetně pojistných ventilů a manometrů, zabraňuje přetlaku a poškození kotle, čímž zajišťuje spolehlivý a bezpečný provoz.
Otázka: Co je regulace tlaku kotle a jak funguje?
Regulace tlaku kotle udržuje tlak v rámci ± 10 % nastavené hodnoty pomocí elektricky řízených ventilů, což zajišťuje stabilní a bezpečný chod zařízení.
Otázka: Proč je důležitá úprava vody kotel?
Úprava vody odstraňuje tvrdost a kyslík, což snižuje riziko usazování minerálů a koroze, které mohou poškodit teplosměnné plochy kotle.
Otázka: Jaká je role regulace hladiny vody v kotli?
Regulace hladiny vody udržuje její výšku mezi 80 až 120 mm, čímž zabraňuje jak poškození kotle nízkou hladinou, tak strhávání vody do parního potrubí.
Otázka: Jaká paliva se používají v parních kotlích?
Používají se pevná paliva, jako uhlí a koks, kapalná paliva, například topné oleje, a plynná paliva, jako zemní plyn, v závislosti na konstrukci kotle.
Otázka: Co je to odkalování a proč je nezbytné?
Odkalování odstraňuje usazeniny a nečistoty z kotlové vody, čímž zabraňuje korozi a prodlužuje životnost parního kotle.
Otázka: Jak často se doporučuje údržba parního kotle?
Údržba by měla být prováděna pravidelně podle provozních podmínek, včetně kontroly bezpečnostních prvků a čištění topeniště.
Otázka: Jak moderní technologie ovlivňují funkce parního kotle?
Moderní technologie zlepšují regulaci tlaku, snižují emise a zvyšují energetickou účinnost kotle pomocí ekonomizérů a předehřívačů vzduchu.
Otázka: Jaká je kvalifikace potřebná pro obsluhu parního kotle?
Obsluha musí být starší 18 let, mít minimálně 6 měsíců praxe pod dohledem a úspěšně složit odbornou zkoušku podle platných předpisů.
Otázka: Jak se měří tlak v parním kotli?
Tlak se měří pomocí manometrů a manostatů, které jsou součástí bezpečnostní výstroje kotle a umožňují přesné monitorování provozního stavu.
Otázka: Co stanoví norma DIN EN 129536?
Norma DIN EN 129536 určuje minimální požadavky na bezpečnostní výstroj a provoz tlakových zařízení, včetně parních kotlů.
Otázka: Pro koho je provoz parního kotle vhodný a pro koho ne?
Parní kotel je vhodný pro průmyslové provozy a lokomotivy vyžadující stabilní výrobu páry, není však ideální pro malé domácnosti kvůli požadavkům na obsluhu a údržbu.
