Jaký drát a kabel použít pro instalaci fotobuněk v exteriéru
Pro správnou funkci fotobuněk je klíčový výběr vhodného drátu a kabelu, který zajistí spolehlivý přenos signálu i v náročných venkovních podmínkách. Kabel CYKY s odpovídajícím průřezem vodičů nabízí dostatečnou odolnost proti vlivům počasí a mechanickému poškození, což je zásadní například u pohonu vrat. Výběr správného vedení tak přímo ovlivňuje bezpečnost a dlouhodobou životnost celé instalace.
Klíčové závěry
- Pro pevné napájení fotobuněk se běžně používá kabel CYKY 3×2,5 mm² vhodný pro jističe do 16 A.
- Pro pohony vrat s fotobuňkami jsou doporučovány kabely s 5 vodiči o průřezu 1,5 mm².
- Kabel ÖLFLEX® FD 855 P 5G1,5 mm² s PUR izolací je vhodný pro venkovní instalace do -40 °C.
- Barevné značení vodičů je standardizováno: hnědá nebo černá pro fázi, modrá pro nulový vodič, zelenožlutá pro ochranný.
- Dodržování norem ČSN 33 2130 a 33 2000 zajišťuje bezpečnost a spolehlivost instalace fotobuněk.
Jaký kabel a průřez vodičů zvolit pro napájení fotobuněk?
Pro napájení fotobuněk se nejčastěji používají kabely s vhodným průřezem vodičů, které zajišťují bezpečný přenos proudu a odolnost vůči vnějším podmínkám. Kabel CYKY 3×2,5 mm² je ideální pro pevné uložení s jističem do 16 A, zatímco kabel CYKY 5×1,5 mm² se uplatní zejména u pohonů vrat s fotobuňkami, kde je potřeba připojit více funkcí současně.
Kabely pro pevné napájení
Pro pevné uložení fotobuněk doporučuji kabel CYKY 3×2,5 mm². Tento typ kabelu má dostatečný průřez vodičů pro proudové zatížení odpovídající jističům do 16 A, což je běžné napájení fotobuněk. Kabel je odolný vůči mechanickému poškození a vhodný pro elektroinstalace v zemi i ve zdivu. Použití tohoto kabelu minimalizuje riziko přehřívání a ztrát napětí.
Kabely pro pohony vrat s fotobuňkami
Pro instalaci pohonů vrat s integrovanými fotobuňkami se často používá kabel CYKY 5×1,5 mm². Tento kabel umožňuje připojení nejen napájení, ale i signálů pro bezpečnostní funkce a ovládání. Průřez vodičů 1,5 mm² poskytuje dostatečný proudový výkon pro většinu běžných pohonů vrat. Díky pěti vodičům lze navíc jednoduše řešit barevné značení vodičů a zvýšit přehlednost elektroinstalace. Kabely s PUR izolací jsou vhodné pro venkovní instalace kvůli zvýšené odolnosti proti povětrnostním vlivům.
| Typ kabelu | Průřez vodičů | Použití | Výhody |
|---|---|---|---|
| CYKY 3×2,5 mm² | 3 × 2,5 mm² | Pevné napájení fotobuněk | Vhodný pro jistič do 16 A, odolný |
| CYKY 5×1,5 mm² | 5 × 1,5 mm² | Pohon vrat s více funkcemi | Připojení více vodičů, barevné značení |
| Kabel s PUR izolací | různé | Venkovní instalace | Zvýšená odolnost proti vlivům počasí |
- průřez vodičů určuje maximální proudové zatížení a bezpečnost vedení
- kabel CYKY patří mezi standardní kabely pro pevné elektroinstalace
- kabely s PUR izolací jsou vhodné pro venkovní fotobuňky kvůli odolnosti proti vlhkosti a mechanickému opotřebení
Tip: Častou chybou je zvolit kabel s příliš malým průřezem, což může způsobit přehřívání a poruchy funkce fotobuněk. Pro venkovní instalace je vhodné volit kabely s odolnou izolací, například PUR.
Tento výběr kabelů je vhodný pro většinu běžných instalací fotobuněk; pro velmi dlouhé přívody nebo speciální pohony vrat je potřeba zvážit větší průřezy vodičů.
Jak vybrat kabel pro pohyblivé části a venkovní instalaci fotobuněk?
Pro instalaci fotobuněk v exteriéru a na pohyblivé části je klíčové zvolit kabely s vysokou odolností vůči povětrnostním vlivům, UV záření a mechanickému poškození. Správný výběr kabelu zajistí dlouhodobou spolehlivost a bezpečný provoz elektroinstalace i při teplotách klesajících až k -40 °C.
Požadavky na kabely pro venkovní použití
Pro venkovní instalace fotobuněk je nezbytné použít kabely s odolností vůči UV záření a povětrnostním vlivům, které by mohly poškodit izolaci. Kabely musí také odolávat mechanickému poškození, například při manipulaci nebo působení větru a deště. Doporučená minimální teplotní odolnost je -5 °C, ideálně však kabely zvládnou i výraznější mrazy, například do -40 °C. Vhodné jsou kabely s PUR izolací, která zajišťuje pružnost a pevnost v takových podmínkách.
- odolnost vůči UV záření chrání kabel před degradací
- povětrnostní vlivy zahrnují déšť, mráz a teplotní výkyvy
- mechanické poškození může vzniknout při pohybu nebo nárazech
Speciální kabely pro pohyblivé připojení
Pro pohyblivé připojení fotobuněk, například u bran s pohonem vrat, doporučuji kabel ÖLFLEX® FD 855 P. Tento kabel má PUR izolaci odolnou vůči UV záření a mechanickému namáhání, přičemž si zachovává plnou ohybnost i při teplotách až do -40 °C. Díky tomu je ideální pro instalace, kde kabely jsou vystavené častému pohybu nebo ohybům.
| Vlastnost | ÖLFLEX® FD 855 P | Kabel CYKY | Standardní kabel s PVC izolací |
|---|---|---|---|
| Izolace | PUR | PVC | PVC |
| Odolnost vůči UV | Ano | Ne | Omezená |
| Teplotní odolnost | -40 °C | -5 °C | -10 °C |
| Flexibilita (pohyblivé připojení) | Vysoká | Nízká | Nízká |
Tip: Pro pohon vrat a venkovní fotobuňky s dlouhým přívodem je ÖLFLEX® FD 855 P nejlepší volbou, protože kombinuje odolnost a flexibilitu. Naopak kabel CYKY se hodí spíše pro pevné elektroinstalace bez pohybu.
Otázku „jaký kabel použít pro fotobuňky s napájením 12V“ lze vyřešit volbou kabelu s vhodným průřezem vodičů a kvalitní izolací, přičemž ÖLFLEX® FD 855 P splňuje tyto požadavky pro venkovní montáže i s citlivým napájením.
Normy a bezpečnostní požadavky pro kabeláž fotobuněk
Instalace fotobuněk vyžaduje dodržení platných norem a bezpečnostních zásad, které zajistí spolehlivý a bezpečný provoz celé elektroinstalace. Následující podsekce přinášejí přehled klíčových norem a vysvětlení barevného značení vodičů, které jsou nezbytné pro správné zapojení a jištění.
Platné normy pro instalaci kabelů
Normy ČSN 33 2130 a ČSN 33 2000-5-52 stanovují jasná pravidla pro elektroinstalaci včetně instalace fotobuněk. ČSN 33 2130 určuje minimální průřezy vodičů a jmenovité proudy, které je nutné respektovat, aby kabeláž bezpečně zvládala elektrickou zátěž. ČSN 33 2000-5-52 pak řeší ochranu před elektrickým proudem a doporučuje jištění jističem do 16 A pro obvody pohonu vrat a připojení fotobuněk. Dodržení těchto norem zvyšuje bezpečnost a prodlužuje životnost elektroinstalace.

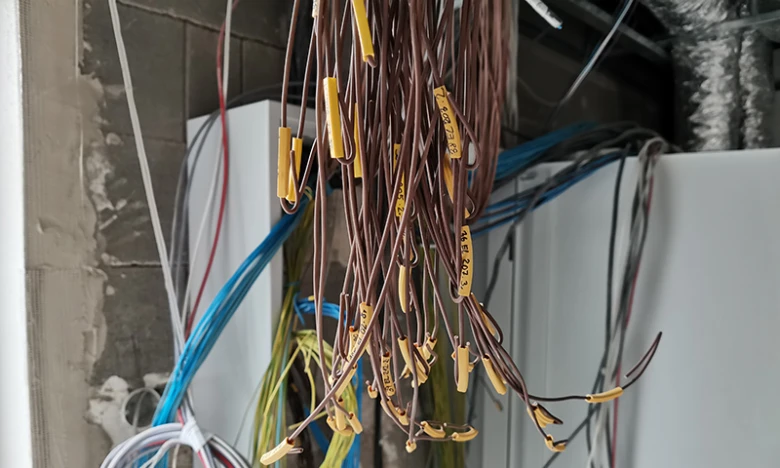

Barevné značení vodičů
Barevné značení vodičů je standardizováno tak, aby usnadnilo orientaci při instalaci a údržbě. Fázové vodiče jsou označeny hnědou, černou nebo šedou barvou, nulový vodič má modrou izolaci a ochranný vodič je vždy zelenožlutý. Toto barevné značení vodičů pomáhá předcházet chybám při zapojení, které by mohly vést k poruchám nebo nebezpečným situacím. Pro venkovní kabeláž fotobuněk se často používá kabel CYKY s odolnou PUR izolací, která zajišťuje vyšší odolnost kabelů vůči povětrnostním vlivům.
> „Správný výběr kabelu i správné barevné značení vodičů jsou základem bezpečné a funkční instalace fotobuněk,“ říká odborník na elektroinstalace.
Tip: Pro propojení fotobuněk a ovládací jednotky je nejlepší volit kabel s dostatečným průřezem vodičů, nejčastěji 1,5 mm², aby se minimalizovaly ztráty a zajistila stabilita signálu.
Jak chránit kabely před poškozením a vlivy počasí?
Pro venkovní instalaci fotobuněk je nezbytné zajistit mechanickou ochranu kabelů, která výrazně zvyšuje jejich odolnost vůči poškození způsobenému nárazy, hlodavci a mechanickým namáháním. Optimální volbou jsou chráničky z PVC nebo ohebné plastové trubky, které bezpečně vedou kabely podél plotu či konstrukce a zabraňují jejich přímému vystavení mechanickým rizikům.
Odolnost izolace kabelů je zásadní pro dlouhodobou funkčnost. Kabely s PUR izolací vykazují vysokou odolnost vůči UV záření, dešti a teplotním výkyvům, což je klíčové pro venkovní použití. PUR izolace navíc zabraňuje degradaci materiálu při vystavení povětrnostním vlivům, čímž prodlužuje životnost kabelů v exteriéru.
Kabel CYKY se díky robustní konstrukci a standardizovanému barevnému značení vodičů často používá pro elektroinstalace včetně napájení fotobuněk a pohonů vrat. Průřez vodičů musí odpovídat délce vedení a maximálnímu proudovému zatížení, aby se minimalizoval úbytek napětí a předešlo se poruchám zařízení. Například pro pevné napájení hlavní jednotky se běžně používá CYKY 3×2,5 mm², zatímco pro pohony na křídlech vrat je vhodný kabel 5×1,5 mm², který umožňuje připojení napájení i signálů.
Tipy na kabely pro bezpečnou instalaci fotobuněk
- Použijte kabely s PUR izolací, které odolávají UV záření, dešti a povětrnostním vlivům
- Mechanicky chraňte kabely pomocí PVC chrániček nebo ohebných plastových trubek, zejména v místech ohybu a průchodu zdí
- Volte průřez vodičů podle délky vedení a maximálního odběru fotobuněk, aby nedocházelo k úbytku napětí
- Vyhněte se nekvalitním kabelům bez certifikace, které rychle degradují vlivem slunečního záření a vlhkosti
Odborná rada: Pro venkovní instalaci fotobuněk doporučuji kabel CYKY s odpovídajícím průřezem vodičů a kvalitní PUR izolací, případně speciální flexibilní kabely jako ÖLFLEX® FD 855 P, které jsou plně ohybné až do -40 °C a odolné vůči povětrnostním vlivům.
Častá chyba: Nedostatečná mechanická ochrana kabelu v místech průchodu zdí nebo ohybů vede k rychlému poškození izolace a následným poruchám fotobuněk.
Pro koho se to hodí: Instalace s pevně uloženými kabely podél konstrukcí, kde lze použít kabely CYKY s PUR izolací a PVC chráničkami.
Pro koho NE: Pro pohyblivé části nebo extrémní venkovní podmínky, kde je nutné použít speciální flexibilní kabely odolné vůči nízkým teplotám a povětrnostním vlivům.
Jak správně ukončit a spojovat kabely u fotobuněk?
Správné ukončení a spojování kabelů u fotobuněk zajišťuje bezpečnost a spolehlivost celé elektroinstalace. Pro venkovní instalace se často používá kabel CYKY s odpovídajícím průřezem vodičů, ideálně 1,5 mm², který má dostatečnou odolnost proti povětrnostním vlivům. Kabely s PUR izolací se hodí pro instalace na pohon vrat, kde je potřeba zvýšená mechanická odolnost.
Tipy na kabely pro bezpečnou instalaci fotobuněk
- Odizolování vodičů – odstraněním izolace přibližně 10 mm bez poškození měděného jádra.
- Výběr konektorů – doporučuji použít speciální krimpovací nebo šroubovací konektory určené pro venkovní použití.
- Spojování vodičů – provést pevné mechanické spojení, ideálně pomocí lisovacích spojek nebo pájením s následnou izolací.
- Izolace spoje – použít smrštovací bužírku nebo kvalitní izolační pásku odolnou vůči vlhkosti.
- Ukončení kabelů – na koncích kabelů instalujte vodotěsné konektory, které zabrání průniku vody a zajistí dlouhodobou spolehlivost.
Tip: Při instalaci věnujte pozornost správnému průřezu vodičů, protože poddimenzovaný kabel může způsobit poruchy komunikace fotobuněk. Pro venkovní použití je také důležitá ochrana kabelu proti mechanickému poškození a UV záření.
Doporučené typy kabelů a výrobci na českém trhu
Pro instalaci fotobuněk je klíčové zvolit kabel s dostatečnou odolností vůči povětrnostním vlivům a mechanickému namáhání. Následující přehled představuje doporučené typy kabelů vhodné pro venkovní elektroinstalace, včetně orientační ceny a praktických vlastností.
LAPP ÖLFLEX® FD 855 P
Kabel LAPP ÖLFLEX® FD 855 P disponuje kvalitní PUR izolací, která zajišťuje vysokou odolnost proti oděru, vlhkosti a chemickým vlivům. Tento kabel je vhodný pro venkovní i pohyblivé instalace, například u pohonu vrat s fotobuňkami. Vyšší cena, pohybující se kolem několika stovek korun za metr, odráží jeho odolnost a dlouhou životnost.
Standardní kabely CYKY
Kabel CYKY se používá převážně pro pevné uložení v suchých i vlhkých prostorách. Nabízí nižší cenu a širokou dostupnost, avšak postrádá flexibilitu a odolnost PUR izolace. Je vhodný pro základní elektroinstalace, méně ideální pro venkovní montáž fotobuněk vystavených mechanickému namáhání.
| Typ kabelu | Izolace | Vhodnost pro venkovní instalaci | Cena (Kč/m) |
|---|---|---|---|
| LAPP ÖLFLEX® FD 855 P | PUR | Vysoká odolnost, pohyblivé instalace | 250 – 350 |
| Kabel CYKY | PVC | Spíše pro pevné uložení | 30 – 60 |
Tip: Pro montáž fotobuněk na plot doporučuji kabel s PUR izolací kvůli zvýšené odolnosti vůči povětrnosti a mechanickému poškození. Kabel CYKY se hodí spíše do chráněných prostor.
FAQ – Časté dotazy k výběru kabelů pro fotobuňky
Otázka: Jaký drát je potřeba pro pevné napájení fotobuněk?
Pro pevné napájení fotobuněk se používá kabel CYKY 3×2,5 mm², který je vhodný pro jištění do 16 A a zajišťuje stabilní průřez vodičů při běžné délce vedení.
Otázka: Jaký kabel je nejlepší pro pohony vrat s fotobuňkami?
Pro pohony vrat spolu s fotobuňkami je ideální kabel CYKY 5×1,5 mm², který umožňuje připojení jak napájení, tak signálů v rámci jedné elektroinstalace.
Otázka: Jaký kabel použít pro venkovní instalaci fotobuněk?
Doporučuje se kabel ÖLFLEX® FD 855 P s PUR izolací, která poskytuje odolnost proti UV záření a zachovává flexibilitu až do -40 °C.
Otázka: Jaká je doporučená barva vodičů v elektroinstalaci?
Fázové vodiče mají obvykle hnědou nebo černou barvu, nulový vodič modrou a ochranný vodič zelenožlutou, což usnadňuje správné zapojení.
Otázka: Jak chránit kabely fotobuněk proti poškození?
Kabely je vhodné vést v plastových nebo kovových trubkách, případně chráničkách, zejména na exponovaných místech, aby se zamezilo mechanickému poškození.
Otázka: Jak ukončit kabely u fotobuněk?
Odizolujte kabel, použijte vhodné konektory a zajistěte izolaci proti vlhkosti, aby spoje byly bezpečné a odolné vůči vnějším vlivům.
Otázka: Jaký průřez vodiče je vhodný pro fotobuňky?
Průřez vodičů se obvykle pohybuje mezi 1,5 a 2,5 mm², přičemž větší průřez se volí pro delší vedení kvůli minimalizaci úbytku napětí.
Otázka: Jak ovlivňuje délka kabelu jeho funkčnost?
Delší kabely způsobují větší úbytek napětí, proto je nezbytné zvolit vhodný průřez vodiče podle délky a požadovaného napájení.
Otázka: Jaké normy platí pro instalaci kabelů fotobuněk?
Platí norma ČSN 33 2130 ed. 4 a ČSN 33 2000-5-52 ed. 2, které upravují požadavky na průřez vodičů, jištění a bezpečnost elektroinstalace.
Otázka: Jaké jsou nevýhody kabelu ÖLFLEX® FD 855 P?
Nevýhodou je vyšší cena ve srovnání s běžnými kabely CYKY, ale tato investice se vyplatí díky lepší odolnosti a flexibilitě.
Otázka: Lze použít standardní CYKY kabel pro pohyblivé části?
Standardní CYKY kabely nejsou vhodné pro pohyblivé části; pro tyto aplikace se doporučují speciální flexibilní kabely s vyšší odolností proti ohybu.
Otázka: Jaký kabel je vhodný pro signální vedení fotobuněk?
Pro signální vedení jsou vhodné stíněné kabely nebo datové kabely s průřezem kolem 1 mm², které minimalizují rušení a zajišťují přesný přenos signálů.
Otázka: Jak správně spojovat vodiče u fotobuněk?
Spoje by měly být provedeny pomocí vhodných konektorů, svařování nebo lisování a následně izolovány proti vlhkosti, aby byla zajištěna dlouhodobá spolehlivost.
Otázka: Jak se chrání kabely proti UV záření?
Používají se kabely s UV odolnou PUR izolací a mechanické ochrany, například trubky, které zabraňují degradaci izolace vlivem slunečního záření.
Otázka: Jaká je teplotní odolnost kabelu ÖLFLEX® FD 855 P?
Kabel ÖLFLEX® FD 855 P je funkční a flexibilní až do -40 °C, což jej činí ideálním pro venkovní instalace i v chladných podmínkách.
