Bezpečné zapojení elektrických drátů ve zdi: krok za krokem

Správné zapojení elektrických drátů ve zdi je klíčové pro bezpečnou elektroinstalaci a prevenci požárů i úrazů elektrickým proudem. Dodržení instalačních zón kabelů a správné vedení vodičů zajistí dlouhodobou spolehlivost a bezpečnost vaší domácnosti. Podcenění těchto zásad patří mezi časté chyby, kterým se vyplatí vyhnout.

Jak zjistit a připravit vedení kabelů ve zdi před zapojením

Před zapojením elektrických drátů ve zdi je nezbytné přesně zjistit jejich vedení a připravit bezpečné podmínky pro práci. Použití detektoru kabelů pomůže lokalizovat vedení do hloubky přibližně 7 cm, a dodržování instalačních zón zajistí správné umístění kabelů s ohledem na bezpečnost a normy.

Použití detektoru kabelů

Detektor kabelů dokáže odhalit kovové předměty i elektrické vodiče díky detekci magnetického pole a kovů ve zdi do hloubky asi 7 cm. Přístroj však nerozlišuje mezi vodiči a jinými kovovými objekty, proto je třeba lokalizaci doplnit pečlivou vizuální kontrolou. Tato metoda umožňuje přesné určení elektrického vedení a minimalizuje riziko poškození kabelů při vrtání drážek.

Bezpečnostní opatření před prací

Před zahájením jakéhokoliv zásahu do elektroinstalace ve zdi je nutné vypnout pojistky a světlo v dané obvodu. Potvrzení vypnutí pomocí vhodného měřicího přístroje zajišťuje, že zapojení elektrických vodičů proběhne bez rizika úrazu elektrickým proudem. Dodržujte také instalační zóny kabelů, které se pohybují ve vzdálenosti 15-30 cm od stropu, podlahy a dveří, aby bylo vedení kabelů bezpečné a v souladu s normami.

• Vypněte všechny příslušné pojistky
• Ověřte nulový stav měřením polarity elektroinstalace
• Dodržujte instalační zóny kabelů pro bezpečné vedení kabelů
• Používejte elektroinstalační chráničky při vedení kabeláže

Tip: Při plánování drážek ve zdi pro kabeláž dbejte na to, aby vedení nerušilo jiné instalace a bylo umístěno v doporučených instalačních zónách.

Jak správně vést a upevnit elektrické dráty ve zdi podle norem

Instalační zóny pro vedení kabelů

Instalační zóny jsou přesně vymezené pásy ve zdi, kde je povoleno vést elektrické kabely pouze vodorovně nebo svisle. Tyto zóny se nacházejí 15 až 30 cm pod stropem, 15 až 30 cm nad podlahou a svisle v pásmech 15 až 30 cm od okrajů dveří a rámů oken. Kabely vedené v těchto zónách minimalizují riziko mechanického poškození při vrtání, sekání nebo zavěšování předmětů. Při drážkování je nutné udržovat vzdálenost minimálně 15 cm od stávajících kabelů, aby nedošlo k jejich přeseknutí.

Ochrana kabelů elektroinstalačními chráničkami

Pro mechanickou ochranu kabelů uvnitř zdi se používají elektroinstalační chráničky, které zabraňují poškození izolace zejména při stavebních pracích. Nejčastěji se používají flexibilní husí krky a pevné plastové trubky. V každé chráničce by měl být veden pouze jeden kabel, což zabraňuje přehřívání a zvyšuje bezpečnost. Pevné trubky se doporučují v místech s vyšším mechanickým namáháním nebo tam, kde je kabel veden přes drážky větší hloubky.

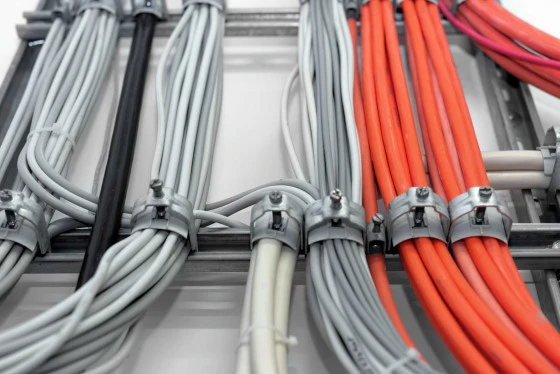

Upevnění kabelů kovovými a plastovými úchyty

Kabely se ve zdi upevňují kovovými úchyty v místech s vyšší tepelnou zátěží nebo větším mechanickým namáháním, například u rozvodných krabic a přechodů. Jinde se používají plastové svorky, které jsou nevodivé, lehké a dostatečně pevné, aby kabely držely na místě bez poškození izolace. Správné upevnění eliminuje pohyb vodičů, který by mohl vést k prasknutí izolace a následnému zkratu.

• Kovové úchyty – vhodné pro místa s vyšší teplotou a mechanickým namáháním
• Plastové svorky – ideální pro běžné upevnění kabelů bez rizika poškození izolace
• Dodržování vzdáleností v instalačních zónách – zásadní pro bezpečné vedení kabelů

Tip: Při vedení kabelů ve zdi je nutné dodržovat instalační zóny 15-30 cm od stropu a podlahy a používat elektroinstalační chráničky s pevným upevněním. Častou chybou je vedení kabelů mimo tyto zóny, což zvyšuje riziko jejich poškození při pozdějších stavebních zásazích. Tento postup se hodí pro novostavby i rekonstrukce, ale neprofi elektrikář by neměl zasahovat do složitějších rozvodů bez odborného dohledu.

Jak krok za krokem zapojit jednotlivé vodiče v zásuvce a vypínači

Správné a bezpečné zapojení elektrických drátů ve zdi vyžaduje přehled o barvách vodičů a správném postupu připojení zásuvek a vypínačů. Po dokončení instalace je nezbytné provést měření polarity a spojitosti, aby byla elektroinstalace ve zdi bezpečná a funkční.

Barvy vodičů a jejich funkce

Fázový vodič má barvu hnědou, černou nebo šedou a přivádí elektrický proud do spotřebiče. Pracovní vodič (nulák) je vždy modrý a slouží k uzavření elektrického obvodu. Ochranný vodič je zelenožlutý a zajišťuje bezpečné uzemnění. Dodržení barevné normy pomáhá zabránit chybnému zapojení a zkratu.

Postup zapojení zásuvky a vypínače

1. Vypnutí pojistky – zajistěte úplné odpojení napětí před zahájením práce.
2. Příprava vodičů – odizolujte konce vodičů na 6-8 mm.
3. Připojení vodičů – fázový vodič připojte na svorku označenou L, pracovní vodič na N a ochranný vodič ke svorce s označením zem.
4. Utáhnutí svorek – pevně zajistěte vodiče, aby nedošlo k uvolnění.
5. Montáž krytu – po kontrole správného zapojení namontujte kryt zásuvky či vypínače. Dodržujte normy pro instalační zóny kabelů a používejte elektroinstalační chráničky.

Měření a kontrola po zapojení

Ověření zapojení proveďte měřicím přístrojem, který změří polaritu elektroinstalace a spojitost vodičů. Kontrola ochranného vodiče je klíčová pro zajištění bezpečnosti proti úrazu elektrickým proudem. Správné měření pomáhá odhalit chyby v zapojení a předcházet riziku zkratu či požáru.

Tip: Při instalaci dbejte na bezpečné vedení kabelů ve zdi a vyhněte se poškození elektroinstalačních chrániček, které by mohly ovlivnit funkci izolace.

Jaké nástroje a měřicí přístroje použít pro bezpečnou práci

Pro bezpečné a správné zapojení elektrických drátů ve zdi je nezbytné používat vhodné nástroje a měřicí přístroje. Tyto pomohou přesně lokalizovat kabely, správně odizolovat vodiče a ověřit bezpečnost zapojení.

Základní ruční nástroje

Odizolovač umožňuje bezpečně odstranit izolaci z vodičů bez poškození mědi, což je klíčové pro správné zapojení elektrických vodičů. Izolované šroubováky chrání před úrazem elektrickým proudem při montáži a upevňování spojů. Použití těchto nástrojů je základním předpokladem bezpečné elektroinstalace ve zdi.

Detektory kabelů a měřicí přístroje

Detektor kabelů lokalizuje vedení v instalačních zónách kabelů až do hloubky 7 cm, což zabraňuje náhodnému poškození již uložených kabelů. Multimetr měří napětí a odpor, což umožňuje kontrolu polarity elektroinstalace a správnosti zapojení. Zkoušečka napětí rychle ověří, zda je okruh pod proudem, a pomáhá tak zajistit bezpečnost práce.

Seznam nezbytných nástrojů:

• odizolovač
• izolovaný šroubovák
• detektor kabelů do 7 cm hloubky
• multimetr pro měření napětí a odporu
• zkoušečka napětí

Tip: Při práci vždy ověřte nulování napětí zkoušečkou a nikdy nezapomínejte na správné dimenzování kabelů a použití elektroinstalačních chrániček pro bezpečné vedení kabelů ve zdi.

Jak bezpečně pracovat s elektroinstalací v různých typech staveb

Bezpečné zapojení elektrických vodičů ve zdi vyžaduje přizpůsobení postupů specifikům různých typů staveb. V dřevostavbách, slaměných domech i srubech je nezbytné používat elektroinstalační chráničky nebo pevné nehořlavé trubky, které chrání kabely před mechanickým poškozením a omezují riziko vzniku požáru. Správné dimenzování instalačních zón kabelů a přesné měření polarity elektroinstalace patří mezi základní bezpečnostní požadavky.

Specifika elektroinstalace v dřevostavbách

V dřevostavbách je povinné vést kabely v pevných nehořlavých trubkách s minimální tloušťkou stěny 1,5 mm, aby byla zajištěna ochrana izolace proti mechanickému poškození a vlivu hořlavých konstrukčních materiálů. Elektroinstalační chráničky musí být instalovány tak, aby kabely nebyly v přímém kontaktu s dřevem. Měření polarity elektroinstalace je nutné provést po každé instalaci zásuvek a vypínačů, protože nesprávné zapojení může způsobit zvýšené riziko úrazu elektrickým proudem nebo požáru. Doporučuje se také provádět kontrolu spojitosti ochranného vodiče a funkce proudového chrániče.

Práce v slaměných domech a srubech

Slaměné domy a sruby vyžadují použití nehořlavých elektroinstalačních trubek z PVC nebo kovových materiálů, které splňují požární normy ČSN EN 61386. Kabely se musí vést výhradně v instalačních zónách, tedy vodorovně 15 až 30 cm pod stropem nebo nad podlahou a svisle k zásuvkám a vypínačům, aby bylo možné minimalizovat riziko poškození a zkratu. Vedení kabelů mimo tyto zóny zvyšuje nebezpečí porušení izolace při stavebních úpravách. V těchto typech staveb je nezbytné dodržovat přísné požadavky na dimenzování vodičů podle zatížení a používat samozhášecí kabely s certifikací.

Tip: Častou chybou je vedení kabelů šikmo nebo mimo instalační zóny, což komplikuje budoucí úpravy a zvyšuje riziko poškození vodičů. Pro atypické stavby, jako jsou slaměné domy a sruby, se doporučuje konzultace s autorizovaným elektrikářem, protože nesprávné zapojení může vést k závažným bezpečnostním rizikům.

Pro koho se to hodí: Tento přístup je nezbytný pro majitele a projektanty dřevostaveb, slaměných domů a srubů, kde je zvýšené riziko požáru a mechanického poškození kabeláže.

Pro koho NE: V klasických zděných domech lze použít standardní elektroinstalační chráničky a trubky bez nutnosti speciálních nehořlavých materiálů, pokud jsou dodrženy instalační zóny a bezpečnostní normy.

Jak správně dimenzovat kabely a jištění podle spotřebičů

Pro bezpečné vedení kabelů ve zdi je nezbytné zvolit správný průřez kabelu CYKY-J podle výkonu spotřebičů a platných bezpečnostních norem. Osvětlení běžně vyžaduje kabel CYKY-J 3×1,5 mm², který zvládne proud do 10 A, zatímco zásuvky potřebují silnější CYKY-J 3×2,5 mm² pro proud až 16 A. Jištění musí vždy odpovídat výkonu spotřebičů, aby elektroinstalace ve zdi byla chráněna proti přetížení a zkratu.

Správné zapojení elektrických vodičů včetně spoje kabelů se provádí s použitím elektroinstalačních chrániček a v instalačních zónách, které minimalizují riziko poškození. Měření polarity elektroinstalace potvrzuje správnost zapojení a bezpečnost celé soustavy.

Jak správně vést kabely ve zdi podle bezpečnostních norem

Pro bezpečné vedení kabelů uvnitř zdi doporučuji používat elektroinstalační chráničky a vyhnout se překřížení nebo zbytečnému ohýbání kabelů v drážkách. Také je nutné zajistit, aby spoje kabelů byly pevné a izolované, čímž minimalizujete riziko zkratu.

Jak provést kontrolu a revizi elektroinstalace po dokončení

Po dokončení zapojení elektrických drátů ve zdi je nezbytné provést komplexní kontrolu a revizi elektroinstalace podle platných technických norem ČSN. Tato kontrola zahrnuje měření polarity, spojitosti vodičů a funkčnosti proudového chrániče, aby byla zajištěna bezpečnost a správná funkčnost celé instalace.

Postup kontroly po instalaci

Měření polarity elektroinstalace ověřuje správné přiřazení fázových vodičů (hnědá, černá nebo šedá) a nulového vodiče (modrá), což je zásadní pro bezpečné zapojení a prevenci zpětného proudu. Spojitost vodičů se kontroluje pomocí izolačního měřiče, který ověřuje neporušenost vodičů a správné uzemnění ochranného vodiče (zelenožlutý). Funkčnost proudového chrániče se testuje simulací úniku proudu, přičemž jeho vypínací doba nesmí překročit 0,3 sekundy při hodnotě 30 mA, což odpovídá normě ČSN EN 61008. Při kontrole je nutné ověřit, zda kabely vedou v souladu s instalačními zónami – vodorovně nebo svisle, nikdy šikmo – a zda jsou uloženy v elektroinstalačních chráničkách (husích krkách) nebo trubkách, které chrání izolaci před mechanickým poškozením.

Význam pravidelných revizí

Pravidelné revize elektroinstalace se provádějí minimálně jednou za 5 let nebo po každé zásadní úpravě, například při instalaci třífázového kabelu ve zdi. Revize zahrnují kontrolu dimenzování kabelů podle jejich zatížení (například 1,5 mm² pro osvětlení, 2,5 mm² pro zásuvky), správnost zapojení vodičů, stav elektroinstalačních chrániček a integritu izolace. Nedostatečná revize zvyšuje riziko úrazu elektrickým proudem a požáru způsobeného přehřátím či zkratem. Pravidelná kontrola také zahrnuje ověření správného uzemnění a funkčnosti ochranných prvků, což minimalizuje nebezpečí poranění.

• Zkontrolujte, zda nedošlo k poškození kabelů při drážkování, zejména v místech průchodu stěnou
• Používejte pouze certifikované elektroinstalační chráničky a dodržujte instalační zóny (15-30 cm od podlahy, stropu a svisle k zásuvkám)
• Vyvarujte se překřížení kabelů ve zdi a dbejte na správné upevnění vodičů pomocí kovových úchytů nebo plastových svorek

Tip: Častou chybou je spoléhání se pouze na barevné označení vodičů bez ověření polarity a spojitosti měřením, což může vést k nebezpečnému zapojení. Pro bezpečné zapojení drátů ve zdi vždy konzultujte revizní protokol s kvalifikovaným elektrikářem a dodržujte platné normy.

Časté dotazy o bezpečném zapojení elektrických drátů ve zdi

Otázka: Jak bezpečně zjistit polohu elektrických drátů ve zdi?

Použijte detektor kabelů s hloubkou detekce do 7 cm a vždy před prací vypněte příslušné jističe, aby nedošlo k úrazu elektrickým proudem.

Otázka: Jaké jsou doporučené instalační zóny pro vedení kabelů ve zdi?

Kabely se vedou 15-30 cm pod stropem, 15-30 cm nad podlahou a svisle ve vzdálenosti 15-30 cm od rohů a otvorů jako dveře či okna.

Otázka: Jaké barvy mají jednotlivé vodiče v elektroinstalaci?

Fázový vodič je hnědý, černý nebo šedý, nulový vodič modrý a ochranný vodič zelenožlutý podle ČSN normy.

Otázka: Jaké kabely se používají pro osvětlení a zásuvky?

Pro osvětlení se používá CYKY-J 3×1,5 mm², pro zásuvky CYKY-J 3×2,5 mm², což odpovídá potřebnému proudovému zatížení.

Otázka: Jak správně upevnit kabely ve zdi?

Používejte kovové úchyty v místech vystavených teplu a plastové svorky na ostatních místech, aby nedošlo k poškození izolace.

Otázka: Jaký je správný postup zapojení vodičů v zásuvce?

Nejdříve vypněte jistič, připojte vodiče podle barev k odpovídajícím svorkám a utáhněte šrouby pevně, aby se zabránilo uvolnění.

Otázka: Jak ověřit správnost zapojení po instalaci?

Provádí se měření polarity elektroinstalace, spojitosti vodičů a funkčnosti proudového chrániče pomocí specializovaných měřicích zařízení.

Otázka: Jaké nástroje jsou nezbytné pro bezpečnou elektroinstalaci?

Odizolovač, izolované šroubováky, detektor kabelů, multimetr a zkoušečka napětí jsou základní nástroje pro bezpečnou práci.

Otázka: Jaké jsou zvláštní požadavky na elektroinstalaci v dřevostavbách?

Je nutné vést kabely v pevných elektroinstalačních chráničkách a dbát na izolaci, protože dřevo je hořlavý materiál vyžadující zvýšená bezpečnostní opatření.

Otázka: Proč je důležitá pravidelná revize elektroinstalace?

Revize odhalí opotřebení, poškození nebo nesprávné zapojení, čímž předchází úrazům a požárům, a musí být prováděna podle platných norem.

Otázka: Jak zabránit poškození kabelů při vedení ve zdi?

Vodiče vedeme pouze v instalačních zónách vodorovně nebo svisle a používáme elektroinstalační chráničky, které kabely chrání před mechanickým poškozením.

Otázka: Jak správně označit elektroinstalaci pro pozdější údržbu?

Na začátku i konci kabelů umístěte štítky s popisem a dokumentujte vedení v projektové dokumentaci pro jednodušší servis.

Otázka: Jak se vyhnout záměně vodičů ve starších instalacích?

Nikdy se nespoléhejte pouze na barvy vodičů, ale vždy ověřte funkci a polaritu měřicím přístrojem, protože starší instalace nemusí odpovídat současným normám.

Otázka: Jaké jsou doporučené výšky zásuvek a vypínačů?

Zásuvky se instalují přibližně 30 cm nad podlahou, vypínače mezi 105-120 cm, což zajišťuje pohodlný přístup a splňuje normy.

Otázka: Jak postupovat při kombinaci starých a nových elektroinstalací?

Vyžaduje odborné posouzení a správné jištění, aby nová instalace bezpečně navazovala na starou a splňovala platné bezpečnostní předpisy.
