Jak funguje kompenzátor a správná instalace v rozvodech

Kompenzátor v rozvodech slouží k vyrovnání tepelné roztažnosti potrubí, čímž zabraňuje vzniku nadměrných napětí a poškození. Správná montáž a výběr vhodného materiálu kompenzátoru výrazně prodlužují životnost celého systému. Pro efektivní fungování je nezbytné přesně dodržet instalační postupy a dimenzování.

Účel kompenzátoru v potrubních rozvodech

Kompenzátor slouží k pohlcování tepelné roztažnosti potrubí, která při provozních teplotách způsobuje změny délky potrubních tras v rozmezí až několika desítek centimetrů u běžných rozměrů. Hlavním účelem kompenzátoru v instalaci je zabránit mechanickému poškození potrubí, jako jsou praskliny, deformace nebo únavové trhliny, způsobené těmito pohyby. Tepelná roztažnost bez použití kompenzátorů vytváří napětí přesahující pevnost materiálu, což může vést k haváriím a nákladným opravám.

Kompenzátory zároveň absorbují mechanické vlivy, například vibrace, tlakové rázy a tření, které vznikají při provozu a zatěžují potrubní rozvody. Typy kompenzátorů se liší konstrukcí a materiály – nejčastěji se používají měchové (vlnovcové) kompenzátory z ohebné oceli, které jsou vhodné pro jmenovitý tlak do 1,0 MPa a průměry potrubí nad 150 mm. Pro dlouhé potrubní trasy a vysoké tlaky se používají rotační kompenzátory, které umožňují kompenzaci až do délky 1800 mm a instalují se ve skupinách na vzdálenostech 200 až 500 m podle terénu.

Při montáži kompenzátoru je nezbytné dodržet normy ČSN, zejména ponechat dostatečný prostor pro volný pohyb dilatační spáry a správně upevnit kompenzátor tak, aby nedocházelo ke kroucení a nadměrným vibracím. Nesprávná instalace, například příliš těsné upevnění nebo nedostatečné těsnění, vede k předčasnému opotřebení a snížení životnosti celého systému. Údržba zahrnuje pravidelné kontroly těsnění a mechanických částí kompenzátoru, přičemž výměna opotřebovaných dílů prodlužuje bezpečný provoz potrubí.

• Kompenzátor pohlcuje tepelné dilatace potrubí v rozsahu desítek centimetrů a zabraňuje praskání
• Absorbuje vibrace, tlakové rázy a mechanické tření, čímž snižuje riziko únavových poruch
• Výběr typu kompenzátoru (měchový, rotační, čtvercový) závisí na tlaku, průměru a délce potrubí
• Správná montáž podle ČSN zahrnuje volný prostor pro pohyb a pevné, ale pružné upevnění
• Pravidelná údržba těsnění a mechanických částí zajišťuje životnost přes 20 let u rotačních kompenzátorů

Tip: Častou chybou je instalace měchových kompenzátorů na potrubí s tlakem nad 1,0 MPa, což vede k rychlému poškození vlnovcové stěny. Pro vysokotlaké a dlouhé trasy jsou vhodnější rotační kompenzátory, které lépe snášejí tlakové a mechanické zatížení.

Pro koho se kompenzátor hodí: Pro všechny potrubní rozvody s proměnlivou teplotou a délkou nad 10 m, zejména v topných, parních a průmyslových instalacích.

Pro koho není vhodný: Pro malé potrubní rozvody s minimální tepelnou roztažností do 5 mm, kde by instalace kompenzátoru byla zbytečná a ekonomicky nevýhodná.

Typy kompenzátorů a jejich charakteristiky

Kompenzátory v rozvodech slouží k pohlcování tepelných pohybů potrubí a zajišťují jeho bezpečný provoz. Různé typy kompenzátorů se liší konstrukcí i vhodností pro konkrétní tlakové a prostorové podmínky.

Měchové kompenzátory: konstrukce a použití

Měchové kompenzátory jsou konstruovány pro tlak do 1,0 MPa a používají se na potrubích s průměrem nad 150 mm. Jejich pružná vlnovcová konstrukce umožňuje efektivní absorpci axiálních i radiálních pohybů potrubí. Díky schopnosti kompenzovat tepelné roztažnosti materiálů jsou vhodné pro průmyslové instalace, kde je požadována spolehlivá montáž kompenzátoru a pravidelná údržba potrubních kompenzátorů.

Rotační kompenzátory a jejich instalace ve skupinách

Rotační kompenzátory se obvykle instalují ve skupinách v rozmezí 200 až 500 metrů potrubí. Tento typ kompenzátoru rozděluje tepelnou roztažnost potrubí na menší části a umožňuje tak kompenzaci větších pohybů. Je vhodný pro dlouhé potrubní trasy, kde je nutné zajistit plynulý provoz a minimalizovat napětí v rozvodu.

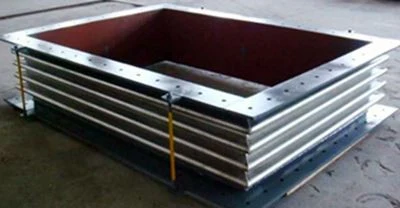

Čtvercové kompenzátory a elastická deformace

Čtvercové kompenzátory využívají elastickou deformaci ocelových trubek k pohlcování pohybů potrubí. Tento princip zajišťuje pevnost a pružnost rozvodu, což je ideální pro aplikace vyžadující vysokou odolnost materiálu. Montáž kompenzátoru tohoto typu vyžaduje precizní postup a dodržení norem ČSN kompenzátor.

Tip: Pro elektrické rozvody se obvykle používají měchové kompenzátory, protože efektivně tlumí tepelnou roztažnost potrubí a jsou kompatibilní s běžnými materiály rozvodů. Naopak rotační kompenzátory nejsou doporučeny pro krátké rozvody s častými změnami směru potrubí.

Postup instalace kompenzátoru v rozvodech

Instalace kompenzátoru v potrubních rozvodech vyžaduje přesné dodržení prostorových a technických parametrů, které zajistí správnou funkci a prodlouží životnost zařízení. Následující návod na instalaci kompenzátoru v rozvodech popisuje klíčové kroky a doporučení pro různé typy kompenzátorů.

Příprava místa pro instalaci

Zajistěte minimálně 20 až 50 mm volného prostoru kolem dilatační spáry kompenzátoru, aby mohl bez omezení absorbovat tepelnou roztažnost potrubí. Tento prostor je nezbytný pro správnou funkci kompenzátoru a zabránění mechanickému poškození těsnění. Okolní konstrukce nesmí vyvíjet tlak na kompenzátor ani omezovat jeho axiální, příčný či úhlový pohyb. Pro bezpečnost instalace je nutné předem zkontrolovat, zda dilatační spára odpovídá doporučené délce pohybu daného typu kompenzátoru.

Montáž a upevnění kompenzátoru

Správné upevnění kompenzátoru je klíčové pro bezpečný provoz a prodloužení životnosti. Použijte materiály s odolností proti korozi a těsnění odpovídající normám ČSN, která zajistí těsnost spoje i při pohybu. Upevnění musí být dostatečně pevné, aby zabránilo posunu kompenzátoru, ale zároveň umožňovalo minimální pohyb bez vzniku nadměrného napětí. Postup montáže:

1. Příprava přírub – očištění a odmastění povrchu, kontrola rovinnosti spojů
2. Nasazení těsnění – rovnoměrné rozložení bez záhybů, volba těsnění podle typu média a tlaku
3. Připevnění kompenzátoru – dotažení šroubů s momentem dle výrobce (typicky 20-40 Nm u DN150 – DN300)
4. Kontrola pohyblivosti – ověření volného axiálního a příčného pohybu bez překážek

Specifika instalace rotačních kompenzátorů

Rotační kompenzátory se instalují ve skupinách s rozestupy 200 až 500 metrů, přizpůsobenými terénu a směru potrubí. Pro snížení tření a opotřebení kluzných ložisek se doporučuje instalovat valivé podložky na kluzné podpěry. Správné rozmístění a pevné upevnění kompenzátorů zvyšuje jejich životnost, která může přesáhnout 20 let, a minimalizuje riziko poruch způsobených vibracemi či kroucením potrubí. Maximální kompenzační délka u rotačních kompenzátorů dosahuje až 1800 mm, což umožňuje efektivní vyrovnání dilatačních pohybů na dlouhých trasách.

Tip: Častou chybou je nedostatečný prostor pro pohyb kompenzátoru, což vede k přetížení těsnění a předčasnému opotřebení. Instalace kompenzátorů je vhodná především do rozvodů s výraznými teplotními změnami a dostatečným prostorem pro dilatační spáru, naopak není doporučena v prostorově omezených instalacích.

Výběr správného kompenzátoru pro váš rozvod

Výběr správného kompenzátoru pro váš rozvod závisí především na jmenovitém tlaku, průměru potrubí a provozních podmínkách. Pro tlak do 1,0 MPa jsou ideální volbou měchové dilatační kompenzátory, které efektivně vyrovnávají tepelnou roztažnost potrubí a snižují mechanické namáhání. U větších průměrů potrubí nad 150 mm a delších vzdáleností se častěji používají rotační nebo pružné typy kompenzátorů.

Jak vybrat správný kompenzátor pro rozvody

• Zohledněte maximální pracovní tlak v rozvodu, který by neměl překročit parametry kompenzátoru.
• Vyberte materiály kompenzátorů kompatibilní s médii a teplotními podmínkami daného rozvodu.
• Zkontrolujte průměr potrubí, aby kompenzátor správně seděl a umožnil dostatečnou dilataci.
• U elektrických rozvodů volte typ kompenzátoru s ohledem na specifické požadavky montáže kompenzátoru a údržby potrubních kompenzátorů.

Tip: Častou chybou je volba kompenzátoru bez ohledu na tlakové limity, což může vést k předčasnému poškození a úniku. Výběr správného typu kompenzátoru významně prodlužuje životnost rozvodu a zajišťuje jeho bezpečný provoz.

Běžné chyby při instalaci a jak se jim vyhnout

Běžné chyby při instalaci kompenzátoru v rozvodech často pramení z nedostatečného prostoru pro pohyb, který dilatační kompenzátor vyžaduje k vyrovnání tepelné roztažnosti potrubí. Pokud není zajištěn dostatek místa, dochází k poškození materiálů kompenzátorů a výraznému zkrácení jejich životnosti. Špatné upevnění kompenzátoru také negativně ovlivňuje jeho funkci a může vést k mechanickému selhání.

Tipy pro instalaci kompenzátoru v rozvodech

• Zajistěte správný prostor pro pohyb, aby kompenzátor mohl účinně absorbovat tepelnou dilataci.
• Použijte odpovídající upevňovací prvky dle návodu na instalaci kompenzátoru v rozvodech.
• Dodržujte doporučené rozestupy u jednotlivých typů kompenzátorů, zejména rotačních.
• Pravidelně provádějte údržbu potrubních kompenzátorů, aby se předešlo předčasnému opotřebení.

Odborná rada: Ignorování těchto základních pravidel montáže kompenzátoru vede k častým poruchám a zbytečným nákladům na opravy.

Doporučené materiály a údržba kompenzátorů

Materiály kompenzátorů v rozvodech musí odolávat korozi a teplotám až do 400 °C, což je klíčové pro zajištění dlouhodobé funkčnosti a bezpečnosti. Nejčastěji se proto používají nerezové oceli a speciální slitiny, které zvládnou tepelnou roztažnost potrubí bez poškození. Správná montáž kompenzátoru zahrnuje i pečlivý výběr těsnění s vysokou odolností vůči chemikáliím a teplotám, které zabraňují úniku média.

Jak se provádí údržba a kontrola kompenzátorů během provozu

Údržba potrubních kompenzátorů spočívá v pravidelné kontrole těsnění, upevnění a integrity materiálu. Doporučuje se provádět tyto kontroly minimálně jednou ročně, nebo častěji při vyšších provozních teplotách či chemické agresivitě média. Mezi běžné chyby patří zanedbání kontrol upevňovacích prvků, což může vést k mechanickému poškození kompenzátoru.

• Kontrola těsnění – zajišťuje těsnost a zabraňuje únikům
• Kontrola upevnění – zamezuje nadměrným vibracím a deformacím
• Kontrola povrchové integrity – odhaluje náznaky koroze nebo trhlin

Tip: Pro správný výběr a montáž kompenzátoru v elektrickém rozvodu je nezbytné zvážit typy kompenzátorů podle požadavků instalace a provozních podmínek.

Normy a legislativa týkající se kompenzátorů v rozvodech

Použití dilatačních kompenzátorů v rozvodech musí vždy odpovídat platným normám ČSN EN ISO a dalším evropským předpisům, které definují technické požadavky na materiály, konstrukci, montáž a údržbu potrubních kompenzátorů. Konkrétně norma ČSN EN 14917 stanovuje kritéria pro návrh a bezpečnost kompenzátorů, včetně jejich schopnosti absorbovat tepelnou roztažnost a mechanické vibrace. Dodržování těchto norem zajišťuje bezpečný provoz potrubních systémů a minimalizuje riziko poruch způsobených přetížením nebo nesprávnou instalací.

Legislativa rovněž upravuje podmínky instalace kompenzátorů v různých typech rozvodů, včetně elektrických rozvodů, kde kompenzátory slouží k eliminaci mechanického namáhání způsobeného tepelnou roztažností vodičů a kabelů. Správná instalace podle ČSN EN 60754 a dalších norem zaručuje stabilitu a bezpečnost elektrických sítí, přičemž je nutné dbát na správné upevnění a zajištění volného pohybu kompenzátoru bez omezení.

Tipy pro instalaci kompenzátoru v rozvodech

• Dodržujte typ kompenzátoru podle charakteru potrubního systému a provozních parametrů, například měchové kompenzátory pro tlak do 1,0 MPa a průměr potrubí nad 150 mm
• Zajistěte pevné a bezpečné upevnění kompenzátoru s dostatečným prostorem pro dilatační pohyb, aby nedocházelo k mechanickému poškození nebo omezení funkce
• Pravidelně kontrolujte těsnění kompenzátoru, zejména u rotačních typů, kde se používají dvojitá těsnění koncová a kruhová, a sledujte stav materiálů kvůli opotřebení a korozi
• Respektujte doporučení výrobce a normy ČSN EN ISO pro montáž a údržbu, které zahrnují i ochranu proti vibracím a kroucení potrubí, což výrazně prodlužuje životnost systému

Pro koho se instalace kompenzátoru hodí? Kompenzátory jsou nezbytné v systémech s výraznými teplotními výkyvy a dlouhými potrubními trasami, například v dálkových přenosových sítích tepla nebo v rozsáhlých elektrických rozvodech. Naopak v krátkých nebo pevně upevněných rozvodech s minimální tepelnou roztažností může být instalace kompenzátoru zbytečná a ekonomicky nevýhodná.

Proč se instaluje kompenzátor v elektrických rozvodech? Kompenzátor snižuje mechanické napětí způsobené tepelnou roztažností vodičů, čímž zvyšuje bezpečnost a stabilitu celého rozvodného systému a zabraňuje předčasnému poškození izolace či spojů.

FAQ: Časté dotazy o účelu a instalaci kompenzátoru v rozvodech

Otázka: K čemu slouží kompenzátor v potrubních rozvodech?

Kompenzátor pohlcuje tepelnou roztažnost potrubí a zabraňuje tak prasklinám či deformacím, které vznikají při změnách teplot až do 400 °C.

Otázka: Jaké jsou hlavní typy kompenzátorů?

Mezi nejčastější patří měchové kompenzátory do tlaku 1,0 MPa, rotační kompenzátory vhodné pro rozvody dlouhé 200-500 m a čtvercové kompenzátory využívající pružnou deformaci ocelových trubek.

Otázka: Kde se instaluje kompenzátor v rozvodech?

Instaluje se na místech s očekávanou dilatací potrubí, přičemž rotační kompenzátory se montují ve skupinách v rozestupech kolem 200-500 metrů.

Otázka: Jak správně nainstalovat kompenzátor v rozvodech?

Montáž kompenzátoru vyžaduje dostatečný prostor pro jeho pohyb, správné upevnění a kvalitní těsnění, přičemž je nutné dodržet doporučené rozestupy u rotačních typů.

Otázka: Kdy je vhodné instalovat kompenzátor?

Při instalaci potrubí, kde se předpokládá tepelná roztažnost nebo mechanické pohyby, zejména u tlaků do 1,0 MPa a větších průměrů.

Otázka: Jak vybrat správný typ kompenzátoru?

Výběr závisí na jmenovitém tlaku, průměru potrubí a provozních podmínkách; pro tlak do 1,0 MPa se doporučují měchové kompenzátory, pro dlouhé rozvody rotační.

Otázka: Jaké materiály jsou vhodné pro kompenzátory?

Používají se nerezové oceli a korozivzdorné slitiny, které odolávají teplotám až 400 °C a chemickým vlivům v potrubním systému.

Otázka: Jak se provádí údržba kompenzátorů?

Údržba potrubních kompenzátorů zahrnuje kontrolu těsnění a upevnění minimálně každých 6 měsíců a sledování známek koroze či mechanického poškození.

Otázka: Jaké jsou běžné chyby při instalaci kompenzátorů?

Častá chyba spočívá v nedostatečném prostoru pro pohyb kompenzátoru, nesprávném upevnění či ignorování rozestupů u rotačních typů, což zkracuje jejich životnost.

Otázka: Jak ovlivňuje kompenzátor hydrauliku potrubního systému?

Kompenzátor mírně zvyšuje hydraulický odpor, proto je nutné zohlednit jeho typ a rozměry při návrhu potrubí.

Otázka: Jaké normy platí pro kompenzátory v rozvodech?

Platí normy ČSN EN ISO 15649, ČSN EN 13445 a evropské směrnice o tlakových zařízeních, které stanovují bezpečnostní a technické požadavky.

Otázka: Jak dlouhá je životnost kompenzátoru?

Měchové kompenzátory mají životnost přibližně 20 let, rotační typy mohou při správné údržbě fungovat i déle.

Otázka: Co je důležité při upevnění kompenzátoru?

Správné upevnění minimalizuje riziko úniku média a mechanického poškození, zajišťuje stabilitu a umožňuje správný pohyb dilatačního kompenzátoru.

Otázka: Jaké jsou rozměry kompenzační délky u rotačních kompenzátorů?

Maximální kompenzační délka se pohybuje až kolem 1800 mm, což umožňuje vyrovnat větší dilatace na dlouhých trasách.

Otázka: Jaká je maximální pracovní teplota kompenzátorů?

Standardní materiály kompenzátorů odolávají teplotám do 400 °C, což pokrývá většinu běžných provozních podmínek v průmyslových rozvodech.
