Správná tepelná izolace topných trubek výrazně snižuje tepelné ztráty a prodlužuje životnost potrubního systému. Výběr vhodného materiálu a správná montáž izolace potrubí závisí na hodnotě tepelné vodivosti izolace a podmínkách instalace. Podívejme se na nejefektivnější metody izolace a jejich praktické využití.
Hlavní poznatky
- Minerální vlna odolává teplotám až 700 °C a snižuje tepelné ztráty trubek o několik stupňů Celsia.

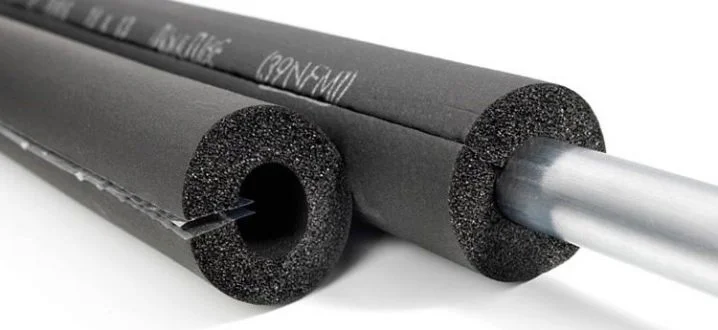

- Pěnové polymery jako polyetylen a polyuretan mají nízkou tepelnou vodivost a jsou odolné vůči vlhkosti.
- Při izolaci se doporučuje přidat 1-2 % délky trubek na řezy a přesahy pro eliminaci chyb.
- Tepelná ztráta izolovaného potrubí s tloušťkou izolace 100 mm je cca 57 W/m², při 200 mm klesá na 32 W/m².
- Správná izolace armatur může snížit tepelné ztráty z 224 W na 21 W u DN 50 trubek, což znamená roční úsporu cca 73 €.
Přehled základních materiálů pro tepelnou izolaci topných trubek
Tepelná izolace topných trubek se nejčastěji provádí pomocí minerální vlny, kaučukové izolace, pěnových polymerů a keramických vláken. Minerální vlna odolává teplotám až 700 °C, což ji předurčuje pro instalace s vyššími teplotními nároky. Kaučuková izolace je flexibilní materiál vhodný nejen pro topné trubky, ale také pro vzduchotechniku a klimatizace díky své nízké tepelná vodivost a dobré odolnosti proti vlhkosti. Pěnové polymery jako PE (polyethylen) nebo PUR (polyuretan) mají velmi nízkou tepelnou vodivost a používají se často pro izolaci PPR trubek, kde je potřeba kombinovat snadnou montáž a efektivní úspory energie. Keramická vlákna jsou specializovaným materiálem pro velmi vysoké teploty a používají se spíše v průmyslových aplikacích.
Nejlepší materiály pro tepelnou izolaci potrubí topení
| Materiál | Maximální teplota | Vhodné použití | Tepelná vodivost (W/m·K) |
|---|---|---|---|
| Minerální vlna | až 700 °C | Topné trubky, kotelny | 0,035 – 0,045 |
| Kaučuková izolace | do 120 °C | Topné trubky, klimatizace | 0,034 – 0,040 |
| Pěnové polymery | do 100 °C | PPR trubky, potrubí vody | 0,020 – 0,030 |
| Keramická vlákna | nad 1000 °C | Průmyslové vysokoteplotní aplikace | 0,10 – 0,15 |
Správný výběr materiálu závisí na teplotě provozu, požadavcích na montáž izolace potrubí a požadovaných úsporách energie. Častou chybou je použití materiálů s nedostatečnou tepelnou odolností, což zkracuje životnost izolace a může vést k tepelným mostům. Pro běžné topné systémy s PPR trubkami se osvědčují pěnové polymery, zatímco minerální vlna je vhodná tam, kde jsou vyšší teploty nebo požadavky na protipožární ochranu.
Montáž a instalace tepelné izolace topných trubek

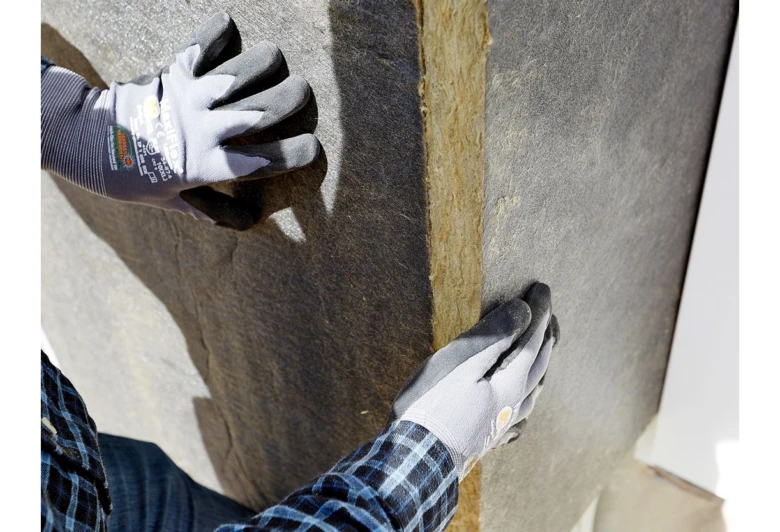

Montáž a instalace tepelné izolace topných trubek vyžaduje pečlivý postup, aby byla zajištěna maximální účinnost izolace a minimalizovaly se tepelné ztráty. Následující podsekce popisují klíčové fáze instalace včetně přípravy, řezání, lepení a izolace armatur spolu s opatřeními proti tepelným mostům.
Příprava před izolací
Doba vychladnutí trubek před samotnou izolací není přesně stanovena, ale doporučuje se počkat, až budou trubky chladné na dotek. Tento postup zabraňuje poškození izolačních materiálů a usnadňuje bezpečnou montáž. Před aplikací izolace je nutné důkladně očistit povrch trubek od prachu, mastnoty či jiných nečistot, které by mohly snížit přilnavost materiálu. Správná příprava povrchu a bezpečnost jsou nezbytné pro dlouhodobou životnost izolace a efektivní úsporu energie.
Řezání a lepení izolace
Při řezání izolačních trubic je třeba připočítat přídavek 1-2 % k délce každého kusu, aby se eliminovaly chyby vzniklé při montáži a případné drobné odchylky. Řezání se provádí čistě a rovně, ideálně ostrým nožem nebo speciální řezačkou. Spoje mezi jednotlivými díly izolace se pevně slepí samolepicí páskou, která zajišťuje těsnost a zabraňuje vzniku tepelných mostů. Správné lepení spojů je klíčové pro minimalizaci tepelných ztrát a zvýšení úspor energie izolace.
Izolace armatur a speciální prvky

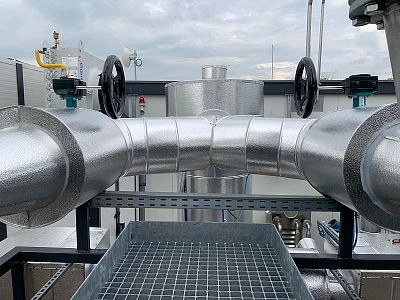

Izolace kolen, T-spojů a dalších armatur vyžaduje speciální přístup. Tyto části se izolují omotáním polyetylenovou páskou a vyřezáním přesných otvorů pro ovládací prvky, aby zůstala zajištěna jejich funkčnost a přístupnost. Použití dedikovaných spojovacích prvků a správné umístění pásky minimalizuje riziko vzniku tepelných mostů v těchto kritických místech. Tento postup pomáhá udržet integritu izolace i na místech s komplikovaným tvarem potrubí.
Eliminace tepelných mostů při izolaci
Správná montáž izolace potrubí klade důraz na těsnost spojů a eliminaci tepelných mostů, které významně snižují účinnost izolace. Mezi doporučené postupy patří přesné řezání, pečlivé lepení spojů a důkladné zakrytí kolen a rohů. Standardy montáže izolace trubek topení z webu Eagri.cz zdůrazňují, že i malé netěsnosti mohou způsobit výrazné tepelné ztráty, proto je nutné při instalaci věnovat pozornost každému detailu. Tím lze dosáhnout optimálních úspor energie izolace a prodloužení životnosti celého systému.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Technické parametry a normy pro tepelnou izolaci topných trubek
Technické parametry a normy jsou klíčové pro správný výběr a montáž izolace trubek topení. Tepelná vodivost izolace a tloušťka izolace potrubí přímo ovlivňují tepelnou ztrátu a tím i úspory energie izolace. Norma SNiP stanovuje přesná pravidla pro dimenzování izolace podle průměru trubky a teploty média.
Výpočet tloušťky izolace
Pro výpočet tloušťky izolace se používá norma SNiP, která určuje hodnoty podle průměru trubky a teploty média. Tepelná ztráta u trubek s 100 mm izolací dosahuje přibližně 57 W/m², zatímco při zvýšení tloušťky na 200 mm klesá na 32 W/m². Výpočet tloušťky izolace zahrnuje vzorec, který zohledňuje tepelnou vodivost materiálu, průměr trubky a požadovanou maximální tepelnou ztrátu. Jak vybrat správnou izolaci na trubky topení tedy znamená zvolit materiál s nízkou tepelnou vodivostí a správnou tloušťku podle SNiP.
Doporučení pro různé průměry a teploty
Tloušťka izolace se mění podle průměru trubky a teploty média. Pro trubky o průměru 100 mm je doporučená tloušťka izolace mezi 50 až 100 mm, v závislosti na teplotě. Vyšší teploty topné vody vyžadují silnější izolaci k eliminaci tepelných mostů a snížení tepelných ztrát. Níže uvedená tabulka shrnuje základní doporučení:
| Průměr trubky (mm) | Teplota média (°C) | Doporučená tloušťka izolace (mm) |
|---|---|---|
| 50 | do 70 | 30-50 |
| 100 | 70-90 | 50-100 |
| 150 | nad 90 | 100-150 |
Tip: Při montáži izolace potrubí dbejte na důkladné zakrytí kolen a spojů, kde často dochází k největším tepelným ztrátám. Častou chybou je nedostatečná izolace těchto míst, což snižuje celkovou efektivitu úspory energie izolace.
Specifické požadavky a ochrana izolace topných trubek
Při izolaci topných trubek je nezbytné zohlednit specifické požadavky na ochranu izolačních materiálů, které ovlivňují jejich funkčnost, požární odolnost a životnost. Správná montáž izolace potrubí musí zajistit ochranu proti vlhkosti, UV záření, mechanickému poškození a zároveň splnit normové požadavky na tepelnou izolaci. Tyto faktory přímo ovlivňují tepelnou vodivost izolace a tím i úspory energie izolace.
Životnost a údržba izolace

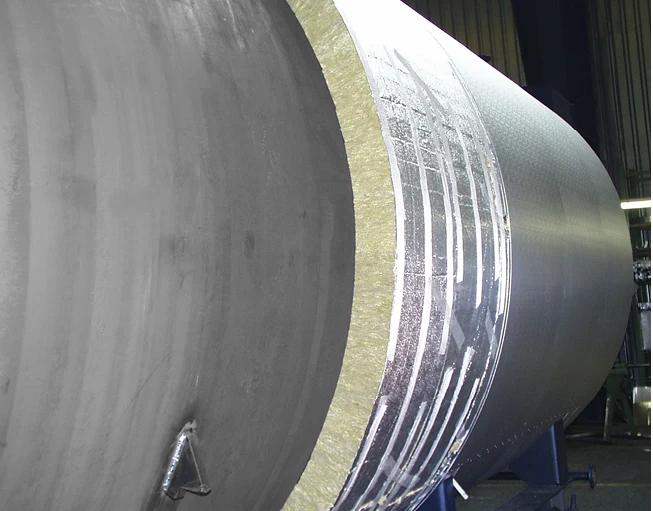

Životnost izolace topných trubek závisí na typu materiálu a podmínkách prostředí. Minerální vlna, často používaná pro nízkou tepelnou vodivost a výborné protipožární vlastnosti (odolnost až do 700 °C), vyžaduje ochranu fólií nebo skleněnou vrstvou proti vlhkosti a mechanickému poškození. Bavlněná izolace má životnost přibližně 10 let, avšak pouze v suchých a stabilních podmínkách bez vystavení UV záření. Pro zachování izolačních vlastností je nutná pravidelná kontrola a údržba, která zahrnuje:
- kontrolu hydrofobnosti materiálu a případné obnovení ochranné vrstvy, protože vlhkost zvyšuje tepelnou vodivost izolace a snižuje její účinnost
- opravu nebo výměnu poškozených částí izolace, aby se zabránilo vzniku tepelných mostů a ztrátám energie
- ochranu proti UV záření, které degraduje polymerní izolace (např. kaučukové a pěnové polymery), a tím snižuje jejich životnost
- sledování tloušťky izolace potrubí, protože její ztenčení o 10 mm může zvýšit tepelné ztráty až o 15 %
Tyto kroky přispívají nejen k prodloužení životnosti izolace, ale také k požární ochraně a bezpečnosti provozu. Například minerální vlna díky své vysoké požární odolnosti výrazně snižuje riziko šíření požáru v instalacích. Naopak materiály s nižší požární odolností vyžadují dodatečnou ochranu nebo použití v méně rizikových částech systému.
Tip: Častou chybou je nedostatečné zabezpečení izolace proti mechanickému poškození, zejména u venkovních instalací, kde izolace bez ochranné fólie rychle degradují vlivem UV záření a větru.
Pro koho se tato ochrana hodí: zejména pro průmyslové a venkovní instalace, kde jsou trubky vystaveny extrémním podmínkám. Naopak v dobře chráněných vnitřních prostorách s kontrolovanou vlhkostí a teplotou lze použít jednodušší izolace s nižšími nároky na ochranu.
Úspory energie a efektivita tepelné izolace topných trubek
Správná tepelná izolace topných trubek výrazně snižuje tepelné ztráty a přináší významné úspory energie. Například u armatur DN 50 se ztráty díky izolaci sníží z původních 224 W na pouhých 21 W, což představuje až 80% snížení tepelné ztráty. Taková úspora znamená roční finanční přínos přibližně 73 € na jednom místě, přičemž návratnost investice do izolace je často otázkou několika měsíců.
Ekonomická analýza nákladů a návratnosti investice potvrzuje, že i kvalitní materiály pro tepelnou izolaci a pečlivá montáž izolace potrubí se rychle vyplatí. Vyšší tloušťka izolace potrubí a nízká tepelná vodivost izolace zaručují lepší ochranu proti únikům tepla, což se projeví v nižších nákladech na vytápění.
Jaké jsou metody tepelné izolace topných trubek
- Použití pěnových izolací s nízkou tepelnou vodivostí, vhodných pro většinu instalací
- Izolace z minerální vlny pro vyšší teploty a odolnost vůči požáru
- Samolepicí izolační pásy pro jednoduchou a rychlou montáž izolace potrubí
- Speciální izolace na kolena a armatury pro eliminaci tepelných mostů
Tip: Na co si dát pozor při izolaci topných trubek? Častou chybou je nedostatečné zakrytí kolen a spojů, kde tepelné ztráty mohou být až několikanásobně vyšší než na přímých úsecích.
Časté dotazy k metodám tepelné izolace topných trubek
Otázka: Jakou izolaci je nejlepší použít na trubky topení?
Minerální vlna odolává teplotám až 700 °C, pěnové polymery mají nízkou tepelnou vodivost a kaučuková izolace je flexibilní a vhodná pro kolena.
Otázka: Jak správně izolovat kolena a rohy topných trubek?
Použijte speciální rohové a T-spojovací prvky, případně řežte izolaci zkosněním, aby se minimalizovaly tepelné mosty.
Otázka: Jak dlouho musí trubky vychladnout před izolací?
Trubky musí být před montáží izolace vychladlé na dotek; doba závisí na teplotě média a okolním prostředí.
Otázka: Jaký je přídavek délky při řezání izolačních trubek?
Přidává se 1-2 % délky (1-2 cm na každý metr) pro kompenzaci řezných nepřesností.
Otázka: Jak se počítá tloušťka izolace podle průměru trubky?
Podle normy SNiP se tloušťka izolace volí dle průměru a teploty, například u trubek nad 100 mm se doporučuje 80-150 mm izolace.
Otázka: Jaká je tepelná ztráta u izolované trubky s 100 mm izolace?
Při 150 °C činí tepelná ztráta přibližně 57 W/m², při 200 mm izolace klesá na 32 W/m².
Otázka: Jak dlouho vydrží minerální vlna jako izolace?
Minerální vlna má vysokou životnost, zatímco bavlněná izolace vydrží kolem 10 let za suchých podmínek.
Otázka: Jaké jsou úspory energie při správné izolaci?
Izolace může snížit tepelné ztráty až o 80 %, což u armatur DN 50 znamená roční úsporu kolem 73 €.
Otázka: Jaké nářadí je potřeba pro montáž izolace?
Potřebujete metr, odlamovací nůž s čepelemi minimálně 20 cm, pilku, izolační pásku a speciální rohové a T-spojovací prvky.
Otázka: Jak minimalizovat tepelné mosty při izolaci?
Přesná montáž a lepení spojů pomocí speciálních prvků výrazně pomáhají eliminovat tepelné mosty.
Otázka: Jaké jsou základní materiály používané pro tepelnou izolaci topných trubek?
Základní materiály zahrnují minerální vlnu, pěnový polyetylen a PUR pěnu, lišící se tepelnou vodivostí a odolností vůči vlhkosti.
Otázka: Jaký je standardní postup montáže tepelné izolace na topné trubky?
Izolace se nasadí na čisté a suché trubky, spoje se slepí páskou a kolena se izolují segmentovanými částmi; montáž 10 metrů trubek trvá 1-2 hodiny.
Otázka: Jaké technické normy ovlivňují výběr izolace pro topné trubky?
Norma ČSN EN 14313 stanovuje požadavky na tepelnou izolaci a minimální tloušťku izolace, která by měla být nejméně 20 mm.
Otázka: Jaké speciální požadavky musí splňovat izolace pro venkovní potrubí?
Musí odolávat UV záření a vlhkosti, proto se často používá uzavřená pěnová izolace s ochranným pláštěm s životností přes 10 let.
Otázka: Jak správně vypočítat tloušťku izolace podle průměru a teploty topné trubky?
Izolace by měla mít tloušťku 10-15 % průměru trubky plus 10 mm pro teploty do 90 °C; například pro 50 mm trubku je vhodné 15-17 mm.
Otázka: Jaká je životnost pěnového polyetylenu jako izolace topných trubek?
Pěnový polyetylen vydrží 15-20 let při správné montáži a ochraně před mechanickým poškozením.
Otázka: Jaké nářadí je doporučeno pro profesionální montáž izolace topných trubek?
Doporučují se speciální nůžky na izolační materiály, lepící páska a pistole na polyuretanové pěny.
Otázka: Jaké jsou hlavní výhody použití minerální vlny pro izolaci topných trubek?
Minerální vlna snese teploty až 450 °C a je nehořlavá, což zvyšuje bezpečnost a životnost topného systému.
