Jak správně zapojit měkké a tvrdé elektrické dráty krok za krokem

Správné zapojení měkkých a tvrdých elektrických drátů je klíčové pro bezpečnou a spolehlivou elektroinstalaci. Zvládnete-li správně odizolování vodiče a výběr vhodné svorky Wago, minimalizujete riziko chyb a zajistíte dlouhodobou funkčnost elektrického obvodu. Tento návod vás provede postupy podle platných norem a osvědčených technik.

Jak správně spojit měkké a tvrdé dráty krok za krokem

Správné zapojení měkkých a tvrdých elektrických drátů začíná přesnou přípravou vodičů a končí bezpečnou kontrolou spoje, který musí být mechanicky pevný a elektricky spolehlivý. Propojení těchto dvou typů vodičů v elektroinstalaci se nejlépe provádí pomocí svorek Wago 221 nebo 222, které umožňují rychlé a bezpečné spojení bez nutnosti šroubování.

Příprava vodičů a odizolování

Při přípravě vodičů je třeba odizolovat přibližně 10-12 mm izolace, aby se zajistil dostatečný kontakt v svorce. U měkkých vodičů je nutné pečlivě odstranit všechna volná vlákna, která by mohla způsobit zkrat nebo špatný kontakt. Odizolování vodiče proveďte pomocí vhodného odizolovacího nástroje, aby nedošlo k poškození měděného jádra. Správný průřez vodiče musí odpovídat požadavkům elektroinstalace a barevnému značení vodičů věnujte pozornost pro správnou polaritu.

Výběr svorek a spojek

Pro spojení měkkých a tvrdých vodičů doporučuji použít svorky Wago řad 221 nebo 222, které zvládnou kombinovat oba typy vodičů bez rizika poškození. Svorky Wago umožňují pevné a bezpečné spojení vodičů různých průřezů bez nutnosti krimpování či šroubování. Tyto svorky jsou ideální pro domácí i profesionální elektroinstalace a výrazně zjednodušují práci s vícežilovými měkkými dráty i pevnými vodiči.

Spojení a kontrola spoje

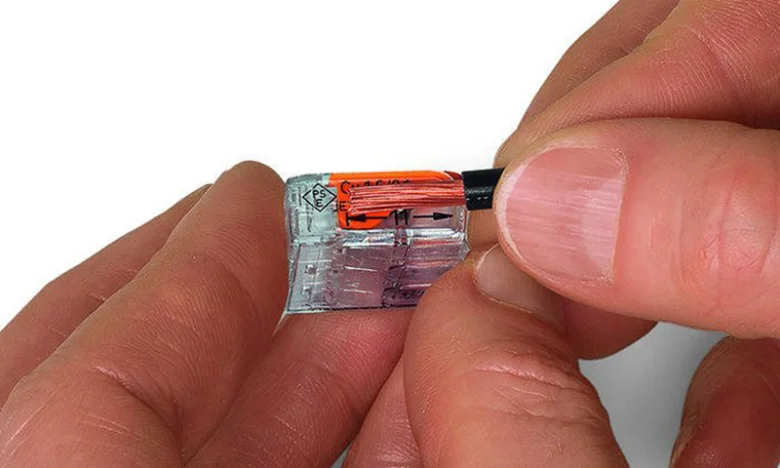

1. Zasunutí vodiče – opatrně vložte odizolovaný vodič do svorky Wago až na doraz.
2. Uzavření páčky – zajištěte vodič spuštěním páčky, která pevně stlačí vodič a zajistí kontakt.
3. Kontrola pevnosti – lehce zatáhněte za vodič, spoj musí být pevný bez možnosti vytažení.
4. Měření odporu – ideální hodnota odporu spoje je pod 1 mΩ, což potvrzuje kvalitní elektrický kontakt.

Tip: Častou chybou je nedostatečné odizolování nebo ponechání volných vláken měkkého vodiče, což může vést k nestabilnímu spoji a riziku zkratu. Spojení měkkých a tvrdých vodičů pomocí svorek Wago se hodí zejména pro rychlé a bezpečné opravy, zatímco krimpování je vhodnější tam, kde je požadována maximální pevnost spoje, například v průmyslových instalacích.


Jaký je rozdíl mezi měkkými a tvrdými elektrickými vodiči

Co jsou měkké elektrické vodiče a kde se používají?

Měkké vodiče se skládají z mnoha tenkých měděných vláken o průměru 0,1-0,15 mm, která dohromady tvoří pružné jádro umožňující opakované ohýbání bez poškození. Používají se zejména v pohyblivých přívodech, například u domácích spotřebičů, prodlužovacích kabelů nebo v místech s častou manipulací. Při zapojení je nutné odizolovat vodič přesně na 10-12 mm a použít svorky určené pro pružné vodiče, například lisovací nebo šroubovací svorky Wago série 221 nebo 222, které zajistí pevný a bezpečný kontakt bez rizika uvolnění.

Co jsou tvrdé elektrické vodiče a k čemu slouží?

Tvrdé vodiče tvoří jedno pevné měděné jádro s průměrem odpovídajícím průřezu vodiče (například 1,5 mm² nebo 2,5 mm²), které poskytuje vysokou mechanickou pevnost a stabilitu. Jsou určeny pro pevné elektroinstalace, kde kabely zůstávají nehybné, například v rozvodech v rozvaděčích nebo stěnách. Při zapojení tvrdých vodičů je třeba odizolovat vodič na 10-12 mm a zajistit pevné uchycení ve svorkách, které často umožňují přímé zasunutí bez dalších úprav. Použití svorek Wago s pevnou svorkou zjednodušuje práci a minimalizuje riziko špatného kontaktu.

Jaký je hlavní rozdíl mezi měkkými a tvrdými vodiči?

Hlavní rozdíl spočívá v konstrukci jádra: měkké vodiče obsahují desítky až stovky tenkých měděných vláken, což zajišťuje vysokou flexibilitu a odolnost proti opakovanému ohybu, zatímco tvrdé vodiče mají jedno pevné jádro, které zaručuje mechanickou pevnost a stabilitu. Tento rozdíl určuje vhodnost použití – měkké vodiče jsou ideální pro pohyblivé přívody, tvrdé pro pevné instalace. Při spojování těchto vodičů je nezbytné použít certifikované svorky, například Wago série 221 nebo 222, které jsou schválené pro kombinované vodiče a zajišťují bezpečný a spolehlivý kontakt bez rizika přehřátí nebo uvolnění spoje.

• Flexibilita měkkých vodičů umožňuje jejich použití v pohyblivých přívodech s častým ohybem
• Tvrdé vodiče poskytují pevnost a stabilitu v pevných elektroinstalacích bez pohybu
• Pro bezpečné spojení měkkých a tvrdých vodičů je nutné použít vhodné svorky s certifikací a dodržet správné odizolování a barevné značení vodičů

Tip: Častou chybou je použití běžných šroubových svorek určených pouze pro tvrdé vodiče při spojování s měkkými vodiči, což může vést k uvolnění kontaktu a přehřátí spoje.

Pro koho se to hodí vs pro koho NE: Použití měkkých vodičů je vhodné pro pohyblivé přívody a spotřebiče, nikoli však pro pevné rozvody, kde je lepší volit tvrdé vodiče. Naopak tvrdé vodiče nejsou vhodné tam, kde je potřeba častý ohyb nebo manipulace s kabelem, protože hrozí jejich poškození.

Jaké svorky a konektory používat pro spojení měkkých a tvrdých vodičů

Svorky Wago 221 a 222 představují ideální volbu pro spojení měkkých i tvrdých elektrických vodičů v domácí elektroinstalaci. Tyto spojky jsou certifikované pro kombinované vodiče a umožňují rychlé, bezšroubové propojení bez rizika poškození izolace nebo vodiče. Díky jednoduchému otevření páčky usnadňují odizolování vodiče a zároveň zajišťují pevné držení kabelu s různým průřezem.

Použití svorek Wago výrazně zvyšuje bezpečnost a spolehlivost spoje, což je zásadní při zapojení měkkých a tvrdých drátů. Návod krok za krokem na spojení měkkých a tvrdých elektrických drátů doporučuje právě tyto spojky pro jejich univerzálnost a snadnou manipulaci.

Jaké jsou správné metody pro spojení měkkých a tvrdých elektrických vodičů

Pro bezpečné propojení měkkých a tvrdých drátů se doporučuje používat svorky s certifikací pro kombinované vodiče, jako jsou svorky Wago. Vyvarujte se nesprávného krimpování nebo pouhého kroucení vodičů, což může vést k poruše spoje a zkratu.

Doporučené dimenzování a barevné značení vodičů při zapojení

Pro správné zapojení měkkých a tvrdých elektrických drátů je klíčové dodržet správné dimenzování vodičů a jejich barevné značení. Průřez vodiče pro zásuvky by měl být 3×2,5 mm², což odpovídá jištění 16 A jističem. Pro osvětlení se používá průřez 3×1,5 mm². Barevné značení vodičů v elektroinstalaci zahrnuje modrou barvu pro nulový vodič (N), hnědou nebo černou pro fáze (L) a zelenožlutou pro ochranný vodič (PE).

• Průřez vodiče u zásuvek: 3×2,5 mm², jištěný 16 A
• Průřez vodiče u osvětlení: 3×1,5 mm²
• Barevné značení vodičů: modrá (N), hnědá/černá (L), zelenožlutá (PE)

Jaké barvy mají fáze L1, L2 a L3

Ve třífázovém elektrickém proudu jsou fáze barevně označeny takto: L1 je hnědá, L2 černá a L3 šedá. Tento standard usnadňuje orientaci při zapojení a zajišťuje bezpečnost elektroinstalace.

Tip: Při zapojení měkkých a tvrdých drátů používejte kvalitní svorky Wago a pečlivě odizolujte vodiče, aby nedošlo k poškození izolace nebo špatnému kontaktu.

Tímto způsobem zajistíte bezpečné a funkční spojení elektroinstalace s ohledem na správné metody pro spojení flexibilních a tuhých elektrických drátů.

Jak zajistit mechanickou ochranu a bezpečnost spojů

Při zapojení měkkých a tvrdých elektrických drátů je klíčové zajistit mechanickou ochranu vodičů a bezpečný kontakt spojů. Správný ohybový poloměr a vhodné ochranné prvky chrání vodiče před poškozením, zatímco pevné spoje podle platných ČSN norem zaručují dlouhodobou bezpečnost elektroinstalace.

Doporučené materiály pro ochranu

Pro ochranu měkkých elektrických vodičů se běžně používají plastové chráničky a ohebné trubky, které zabraňují mechanickému poškození a přetížení ohybem. Minimální ohybový poloměr by měl být 6× větší než průměr vodiče, aby nedošlo k narušení izolace nebo zlomení drátů. Takové řešení usnadňuje i odizolování vodiče a připojení ke svorce Wago.

Normy pro pevnost spojů

ČSN EN 60204 a ČSN 33 2000-4-41 stanovují přesné požadavky na pevnost kontaktu v elektroinstalaci. Spoje měkkých a tvrdých vodičů musí mít pevný a spolehlivý kontakt, aby se zabránilo jiskření nebo zkratu. Kontrola spojů a správné barevné značení vodičů patří mezi základní kroky při bezpečném postupu zapojení.

Tip: Častou chybou je nedostatečné utažení svorek, což může vést k přehřátí a poruše spoje.

Jak kontrolovat a testovat správnost zapojení vodičů

Správná kontrola spojení měkkých a tvrdých elektrických drátů je zásadní pro bezpečnost elektroinstalace. Použijte zkoušečku napětí k ověření absence napětí před měřením kontinuity vodičů. Měření odporu spojů by mělo být pod 1 mΩ, což zajišťuje pevný a bezpečný kontakt. Jak bezpečně propojit měkké a tvrdé dráty? Pravidelná kontrola pomocí měření odporu a kontroly barevného značení vodičů minimalizuje riziko zkratu a přehřátí.

• Použijte zkoušečku napětí pro ověření nulového napětí před manipulací
• Měřte kontinuitu vodičů k potvrzení správného propojení
• Zkontrolujte odpor spoje, ideálně pod 1 mΩ
• Dbejte na správné odizolování vodiče a vhodný průřez vodiče
• Použijte svorky Wago pro spolehlivé spojení flexibilních a tuhých vodičů

Tipy pro správné spojení flexibilních a tuhých elektrických drátů zahrnují důkladné odizolování a kontrolu spojů před uvedením do provozu.

Nejčastější chyby při zapojení měkkých a tvrdých drátů a jak se jim vyhnout

Při zapojení měkkých a tvrdých elektrických drátů v elektroinstalaci patří mezi nejčastější chyby použití vodičů s nevhodným průřezem, což zvyšuje riziko přehřívání a energetických ztrát. Například pro zásuvky se doporučuje minimální průřez 2,5 mm², zatímco u osvětlení postačuje 1,5 mm². Další častou chybou je nedostatečné dotažení svorek, například u svorek Wago série 221 a 222, kde špatné utažení nebo nesprávné vložení vodiče vede k přechodovým odporům a může vyvolat jiskření či lokální přehřátí spoje. Nesprávné zapojení ochranného vodiče (žlutozeleného) představuje vážné bezpečnostní riziko, protože může způsobit selhání ochrany proti úrazu elektrickým proudem.

• Používejte vodiče s průřezem odpovídajícím plánovanému zatížení (například 3×1,5 mm² pro osvětlení, 3×2,5 mm² pro zásuvky jištěné 16 A)
• Odizolujte vodiče přesně podle měrky svorky (obvykle 10-12 mm), aby nedošlo k poškození vodiče ani izolace
• Pevně a správně dotáhněte svorky Wago, respektujte jejich konstrukci (páčka musí být plně spuštěná)
• Dodržujte barevné značení vodičů: modrý vodič pro nulový (N), hnědý nebo černý pro fázi (L), žlutozelený pro ochranný vodič (PE)
• Používejte svorky certifikované pro kombinované spojení měkkých a tvrdých vodičů, aby byl zajištěn bezpečný a trvalý kontakt

Tip: Častá chyba je spojování měkkých a tvrdých vodičů bez použití vhodných svorek nebo krimpovacích spojek, což může vést k uvolnění kontaktu a zvýšenému odporu spoje. Pro domácí elektroinstalaci doporučuji použít svorky Wago série 221 nebo 222, které umožňují rychlé a bezpečné spojení bez nutnosti utahování šroubů.

Pro koho se to hodí: Tento postup je vhodný pro běžné domácí elektroinstalace, kde se spojují flexibilní měkké vodiče s pevnými tvrdými vodiči v zásuvkách, vypínačích a světlech. Pro koho NE: Nepoužívejte tento postup u průmyslových instalací nebo u vodičů s průřezem nad 10 mm², kde je nutné použít speciální lisovací konektory a profesionální nářadí.

Dodržování těchto pravidel minimalizuje riziko přehřívání, přechodových odporů a zkratu, čímž zvyšujete bezpečnost i spolehlivost celé elektroinstalace. Vždy doporučuji před zapojením odpojit napájení a po dokončení provést kontrolu spojů zkoušečkou napětí a měřením kontinuity vodičů.

Jak provést revizi a kontrolu spojů po zapojení

Revize elektroinstalace po zapojení měkkých a tvrdých vodičů musí vždy provést kvalifikovaný revizní technik podle platných ČSN norem, například ČSN 33 2000-4-41. Revize zahrnuje měření elektrického odporu spoje, který by měl být ideálně pod 1 mΩ, což potvrzuje správný kontakt bez rizika přehřívání. Dále se kontroluje pevnost mechanického uchycení vodičů ve svorkách, například ve svorkách Wago série 221 nebo 222, kde nesmí dojít k uvolnění ani po mechanickém zatížení.

• Měření odporu spoje se provádí pomocí speciálních měřicích přístrojů, které detekují i drobné přechodové odpory, jež mohou způsobit lokální přehřívání a degradaci spoje
• Kontrola pevnosti spoje zahrnuje vizuální inspekci a mechanický test utažení svorek, přičemž u pružných měkkých vodičů je nutné ověřit správné zasunutí a fixaci bez volných vláken
• Revizní technik ověřuje správné odizolování vodičů v rozsahu 10-12 mm a dodržení barevného značení (modrá pro N, hnědá/černá pro L, žlutozelená pro PE) podle ČSN EN 60446

Tip: Častou chybou je nedostatečné dotažení svorek nebo použití nevhodných spojek pro kombinaci měkkých a tvrdých vodičů, což může vést k uvolnění kontaktu a vzniku přechodových odporů. Proto je nezbytné použít certifikované svorky určené pro oba typy vodičů a provést kontrolu pevnosti spoje.

Revize také zahrnuje kontrolu mechanické ochrany vodičů, zejména u měkkých vodičů, které musí být chráněny chráničkami nebo trubkami proti poškození ohybem či vibracemi. Správný postup při revizi zajišťuje, že elektroinstalace bude bezpečná, spolehlivá a splní požadavky normy.

Tip: Revizi elektroinstalace nikdy neprovádějte svépomocí. Nesprávné měření odporu nebo špatná kontrola pevnosti spojů mohou vést k nebezpečným situacím, jako jsou přehřátí nebo zkrat. Revizní technik disponuje potřebnými nástroji a znalostmi pro správné ověření kvality spojů.

Časté dotazy a odpovědi k zapojení měkkých a tvrdých drátů

Otázka: Jak správně spojit měkké a tvrdé elektrické dráty?

Odizolujte vodiče na 10-12 mm, použijte svorky Wago 221 nebo 222, zasuňte vodiče do svorky a pevně zajistěte. Kontrolujte, že nejsou volná vlákna, aby spoj byl bezpečný a pevný.

Otázka: Jaké jsou barvy vodičů pro fáze L1, L2 a L3?

Barevné značení vodičů v elektroinstalaci je obvykle hnědá, černá a šedá, modrá značí nulový vodič a zelenožlutá ochranný vodič.

Otázka: Jak zapojit třífázový elektrický proud s měkkými a tvrdými vodiči?

Použijte kabel CYKY-J 5×2,5 mm² nebo 5×4 mm², připojte fáze L1, L2, L3 podle barevného značení a podle norem ČSN také nulový a ochranný vodič.

Otázka: Jak správně odizolovat měkký vodič?

Odizolujte 10-12 mm izolace, odstraňte volná vlákna a použijte vhodný odizolovací nástroj, abyste nepoškodili elektrický vodič.

Otázka: Kdy je vhodné použít krimpování vodičů?

Krimpování zajišťuje pevné spojení měkkých a tvrdých vodičů, doporučuje se použít krimpovací konektory a nástroje pro správný průřez vodiče.

Otázka: Jak zjistit, že je spojení vodičů bezpečné?

Spoj musí mít pevný kontakt bez volných vláken a odpor pod 1 mΩ, ověřte to měřením kontinuity a zkoušečkou napětí.

Otázka: Jaké jsou nejčastější chyby při zapojení měkkých a tvrdých drátů?

Časté chyby jsou použití vodičů s nevhodným průřezem, nedotažené svorky a nesprávné připojení ochranného vodiče.

Otázka: Proč je důležitá mechanická ochrana měkkých vodičů?

Mechanická ochrana chrání izolaci před poškozením ohybem nebo vibracemi, což zvyšuje bezpečnost celé elektroinstalace.

Otázka: Jak provést revizi elektroinstalace po zapojení?

Revizi musí provést kvalifikovaný odborník, který zkontroluje pevnost spojů a jejich shodu s normami ČSN.

Otázka: Mohu si zásuvku zapojit sám?

Pokud dodržíte bezpečnostní pravidla a máte základní znalosti, můžete, ale vždy doporučujeme nechat revizi odborníkem.

Otázka: Jaký průřez vodiče je vhodný pro osvětlení?

Pro světelné okruhy se standardně používá CYKY-J 3×1,5 mm² průřez vodiče.

Otázka: Jak správně spojit vícežilové měkké dráty s pevnými vodiči?

Použijte certifikované svorky Wago vhodné pro kombinované vodiče, odizolujte vodiče na 10-12 mm a zajistěte pevný kontakt.

Otázka: Jaké nástroje potřebuji pro krimpování vodičů?

Krimpovací kleště odpovídající velikosti konektorů a vodičů, ideálně kvalitní a certifikované, jsou nezbytné pro spolehlivé spojení.

Otázka: Jaká je doporučená délka odizolování vodiče?

Optimální délka odizolování je 10-12 mm, aby svorka Wago zajistila správný elektrický kontakt.

Otázka: Jaké svorky jsou nejlepší pro kombinaci měkkých a tvrdých vodičů?

Svorky Wago série 221 a 222 jsou certifikované, umožňují bezšroubové a bezpečné spojení obou typů vodičů podle norem ČSN.
