Jak správně zapojit elektrické kabely ve spojovací krabici
Správné zapojení elektrických kabelů ve spojovací krabici je klíčem k bezpečnému a spolehlivému provozu elektroinstalace. Zvládnete to snadno, pokud dodržíte přesné postupy včetně správného odizolování vodičů a použití vhodné svorkovnice Wago. Vyvarujte se častých chyb, které mohou vést k poruchám nebo nebezpečí úrazu elektrickým proudem.
🔑 Hlavní body
- Elektroinstalační krabice se upevňují podle typu – do zděných příček se používají šrouby s patkou, do sádrokartonových se nasunují montážní kroužky.
- Pro spojení vodičů jsou vhodné pružinové svorkovnice Wago 221 a 222, které zrychlují práci a nepotřebují šroubování.
- Při kroucení lankových vodičů se odizoluje 4 cm izolace, ponechá se 2 cm nekroucených a spoj se izoluje páskou nebo smrštitelnou trubicí.
- Elektroinstalační krabice pod omítku lze spojovat v řadě až 3 krabic s roztečí 71 mm pomocí spojovacích rybin.
- Po zapojení vodičů je nutné izolovat spoje elektrickou páskou nebo teplem smrštitelnou trubicí, případně použít gelovou zalévací hmotu pro ochranu.

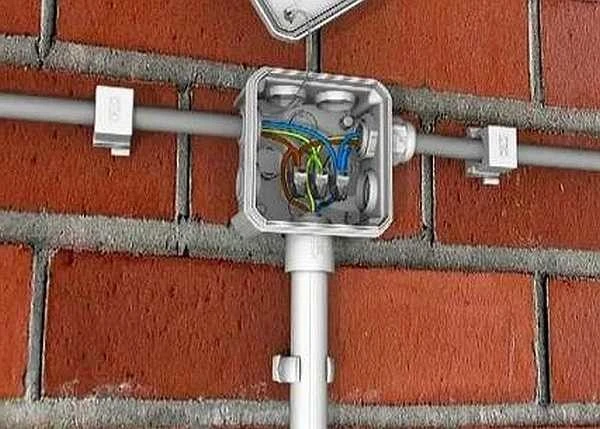

Jak připravit spojovací krabici pro zapojení kabelů
Příprava spojovací krabice začíná výběrem vhodného typu, který odpovídá instalaci – vnitřní nebo vnější. Elektroinstalační krabice, například KOPOS KP 68 KA, musí vždy splňovat normu ČSN EN 60670-22, která stanovuje rozměry a požadavky na bezpečnost. Krabice se montují do zděných nebo sádrokartonových příček s roztečí 71 mm a mají standardní délku 50-200 mm podle hloubky stěny.
Pro upevnění v sádrokartonových příčkách slouží montážní kroužky, které zajistí pevné a bezpečné uchycení. Pokud je třeba krabici vyrovnat do roviny s omítkou, použijí se vyrovnávací kroužky. Při přípravě nezapomeňte na správné odizolování vodičů a použití svorkovnic Wago pro bezpečnou izolaci spojů.
- Elektroinstalační krabice musí být pevně upevněna a vyrovnána podle stěny
- Vyberte krabici odpovídající typu příčky – zděné nebo sádrokartonové
- Použijte montážní a vyrovnávací kroužky pro správné umístění a fixaci
- Dodržujte normu ČSN EN 60670-22 pro bezpečnost a kompatibilitu
Jaké nástroje použít pro zapojení kabelů ve spojovací krabici
Pro přípravu kabelů budete potřebovat kleště na odizolování vodičů, šroubovák, nůžky na kabely a svorkovnice Wago pro rychlé a bezpečné spojení vodičů. Použití správných nástrojů výrazně snižuje riziko poškození izolace a zvyšuje bezpečnost práce s elektřinou.
Kroky správného zapojení elektrických kabelů ve spojovací krabici
Pro správné zapojení elektrických kabelů ve spojovací krabici je nezbytné dodržet několik přesných kroků týkajících se odizolování vodičů, jejich správného třídění podle barev a ponechání dostatečné rezervy délky. Následující návod vám pomůže bezpečně a efektivně propojit vodiče podle platných bezpečnostních pravidel.
Jak správně odizolovat vodiče
Odizolování vodičů závisí na typu vodiče a metodě spojení. Lankové vodiče se obvykle odizolovávají na délku 4 cm, aby bylo možné pevné a bezpečné spojení ve svorkovnici Wago nebo jiném spojovacím prvku. U jednojádrových vodičů postačuje odizolování kolem 2 cm, což zajišťuje pevné spojení bez rizika zkratu. Přesné odizolování pomáhá zajistit správnou izolaci spojů a minimalizuje riziko poruch.
Třídění a barevné značení vodičů

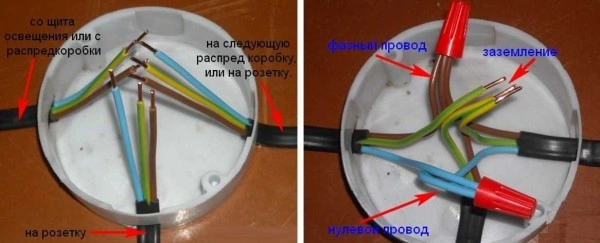

Barevné značení vodičů ve spojovací krabici musí odpovídat normám. Hnědý vodič označuje fázi (L), modrý vodič je nulový (N) a žlutozelený vodič slouží jako zemnicí (PE). Správné třídění vodičů usnadňuje jejich rozpoznání a zabraňuje chybám zapojení, které by mohly ohrozit bezpečnost práce s elektřinou. Při zapojení kabelů ve spojovací krabici se vždy ujistěte, že barevné značení odpovídá skutečnému zapojení.
Rezerva délky vodičů pro opětovné zapojení
Ponechání minimálně 10 cm rezervy vodičů ve spojovací krabici je klíčové pro případné budoucí opravy nebo změny zapojení. Tato rezerva dovoluje bezproblémové opětovné propojení bez nutnosti prodlužování kabelů či zásahů do stěny. Rezerva také umožňuje lepší vedení vodičů v instalační krabici, která se zpravidla umisťuje 15 cm pod stropem podél stěny.
- Vedení kabelů – vést elektrické kabely ve vzdálenosti přibližně 15 cm od stropu, podél stěny.
- Odizolování vodičů – odizolovat lankové vodiče na 4 cm, jednojádrové na 2 cm podle typu spojení.
- Třídění vodičů – rozdělit vodiče podle barevného značení (hnědý, modrý, žlutozelený).
- Ponechání rezervy – zajistit minimálně 10 cm délky rezervy vodičů pro budoucí manipulaci.
- Spojení vodičů – použít svorkovnice Wago nebo jiný vhodný spojovací prvek s důrazem na izolaci spojů a bezpečnost práce s elektřinou.
Tip: Při zapojení kabelů ve spojovací krabici se vyhněte kroucení vodičů bez svorkovnice, což často vede k nestabilnímu spojení a riziku přehřátí. Pro koho se tento návod hodí? Pro všechny, kdo instalují nebo opravují elektrické rozvody sami doma, ale NE pro začátečníky bez základních znalostí elektrotechniky, kde doporučuji konzultaci s kvalifikovaným elektrikářem.
Metody spojování vodičů: svorkovnice, kroucení, pájení a svařování
Při zapojení elektrických kabelů ve spojovací krabici se používají různé metody spojování vodičů podle typu instalace a požadavků na bezpečnost práce s elektřinou. Svorkovnice Wago 221 i novější Wago 222 umožňují rychlé a spolehlivé spojení bez šroubování, což minimalizuje riziko špatného kontaktu i potřebu izolace spojů vlastním materiálem.
Kroucení vodičů vyžaduje 4 cm odizolování lankových vodičů a pevné kroucení, které však méně odolává mechanickému namáhání a vyžaduje další izolaci páskou nebo bužírkou. Pájení vodičů s kalafunou poskytuje trvalý spoj, vhodný například při opravách, avšak zabere více času a vyžaduje pečlivou izolaci. Svařování vodičů invertorovým svařovacím strojem při proudu 30-50 A vytváří pevné a odolné spoje, které se používají spíše v průmyslu. Lisování vodičů je ideální pro vysoké proudy a velké průřezy, ale vyžaduje speciální nástroje.
Porovnání metod spojování vodičů ve spojovací krabici
| Metoda | Výhody | Nevýhody | Vhodnost použití |
|---|---|---|---|
| Svorkovnice Wago 221/222 | Rychlé, bezpečné, bez šroubování | Vyšší pořizovací cena | Běžné domácí instalace |
| Kroucení vodičů | Nízké náklady, jednoduchost | Nutnost izolace, méně pevné spojení | Dočasné nebo nouzové spoje |
| Pájení vodičů | Trvalé a pevné spoje | Časově náročné, potřeba izolace | Opravy a speciální spoje |
| Svařování vodičů | Velmi pevné spoje | Vyžaduje svařovací zařízení | Průmyslové aplikace |
| Lisování vodičů | Vhodné pro vysoké proudy | Speciální nástroje a materiály | Silnoproudé instalace |
Tip: Při zapojení zásuvky a kabelů ve spojovací krabici doporučuji upřednostnit svorkovnice Wago pro jejich bezpečnost a jednoduchost. Častá chyba je nedostatečné odizolování vodičů, což zvyšuje riziko zkratu. Pro koho se to hodí: svorkovnice jsou vhodné pro běžné domácí rozvody; kroucení nebo svařování se hodí spíše pro speciální situace, kde není možné použít svorky.
Jak správně izolovat a ochránit spoje kabelů
Správná izolace spojů elektrických kabelů ve spojovací krabici je nezbytná pro bezpečnost práce s elektřinou a dlouhodobou spolehlivost instalace. Při zapojení kabelů ve spojovací krabici je důležité správně odizolovat vodiče přibližně na 2 cm, což umožňuje bezpečné nasazení montážních krytek. Tyto krytky chrání spoje před mechanickým poškozením a zajišťují pevné ukotvení vodičů.
Kromě montážních krytek se často využívá elektrická páska, která slouží k izolaci spojů a zabraňuje kontaktu s vlhkostí. Smrštitelná trubice je moderní řešení, které po zahřátí pevně obepne spoj a poskytuje trvalou ochranu proti vniknutí nečistot i vlhkosti. Pro náročnější podmínky se doporučuje použít gelovou zalévací hmotu, která výrazně zvyšuje těsnost spojů a zabraňuje korozi i v prostředí s vyšší vlhkostí.
- Odizolování vodičů na 2 cm pro správné nasazení montážních krytek
- Použití elektrické pásky pro základní izolaci spojů
- Smrštitelná trubice pro pevnou a trvanlivou ochranu spojů
- Gelová zalévací hmota pro zvýšenou těsnost a ochranu v náročných podmínkách
Jak zabránit chybám při zapojení kabelů ve spojovací krabici
Při zapojení elektrických kabelů ve spojovací krabici se vyvarujte nedostatečné izolace spojů a nedostatečného odizolování vodičů. Správná izolace spojů minimalizuje riziko zkratu a zvyšuje bezpečnost celé elektroinstalace. Propojení svorkovnicemi Wago zjednodušuje práci a zároveň zajišťuje pevný a bezpečný kontakt vodičů.
Bezpečnostní opatření při práci se spojovacími krabicemi
Bezpečnost práce s elektřinou při zapojení elektrických kabelů ve spojovací krabici vyžaduje přesné dodržení ochranných opatření, která minimalizují riziko úrazu elektrickým proudem a poškození instalace.
Příprava na bezpečnou práci
Vypnutí hlavního jističe nebo příslušného obvodu před zahájením práce zaručuje, že v elektrických kabelech nebude žádný proud. Tento krok je nezbytný a musí být ověřen zkoušečkou napětí. Používejte výhradně nástroje s izolovanou rukojetí certifikované dle ČSN EN 60900 a izolační rukavice s minimální třídou ochrany 1000 V. Při práci ve spojovací krabici doporučuji mít po ruce svorkovnice Wago 221 nebo 222, které umožňují rychlé a bezpečné spojení vodičů bez kroucení a šroubování, čímž snižují riziko špatného kontaktu.
Kontrola stavu vodičů před zapojením
Před zapojením je nutné pečlivě zkontrolovat izolaci všech vodičů, zejména v místech vstupu do spojovací krabice. Izolace nesmí mít žádné trhliny, oděrky ani známky stárnutí. Poškozené vodiče je třeba odizolovat minimálně o 2 cm, případně vyměnit celý úsek, aby se zabránilo zkratu nebo průrazu izolace. Správné odizolování vodičů podle typu svorkovnice (např. 11 mm u Wago 221, 12 mm u Wago 222) zajišťuje pevný kontakt bez poškození vodiče. Vodiče je vhodné vést tak, aby byly ve spojovací krabici uspořádány přehledně, s minimální délkou odizolování kolem 10 cm pro případné opětovné zapojení.
- Vypněte hlavní jistič a ověřte nulový stav napětí zkoušečkou
- Používejte nástroje s izolací podle ČSN EN 60900 a izolační rukavice třídy 1000 V
- Pečlivě kontrolujte izolaci vodičů, zejména u vstupů do krabice
- Odizolujte vodiče přesně podle typu svorkovnice (11 až 12 mm)
- Vyměňte poškozené vodiče nebo jejich úseky před zapojením
Tip: Častou chybou je nedostatečné ověření vypnutí napájení, což může vést k vážnému úrazu elektrickým proudem. Proto vždy používejte zkoušečku napětí před manipulací s vodiči.
Odborná rada: Tento způsob zapojení se hodí pro domácí a běžné instalace s vodiči do průřezu 1,5 až 2,5 mm². Pro průmyslové nebo třífázové instalace s vyššími proudy je vhodné použít speciální svorkovnice a konzultovat postup s kvalifikovaným elektrikářem.
Doporučení pro kontrolu kvality a testování zapojení
Správná kontrola zapojení elektrických kabelů ve spojovací krabici je nezbytná pro bezpečnost práce s elektřinou a dlouhodobou spolehlivost instalace. Po dokončení montáže proveďte konkrétní kroky, které ověří kvalitu spojů a správnost zapojení podle schématu spojovací krabice.
Jak použít elektrický tester při kontrole
Elektrický tester (multimetr nebo zkoušečka napětí) slouží k ověření průchodnosti spojení bez připojení napětí, což minimalizuje riziko úrazu. Pomocí testeru ověříte, že vodiče jsou správně propojeny, nedošlo k přerušení v odizolování vodičů ani v izolaci spojů. U pružinových svorkovnic Wago 221 a 222 je nutné zkontrolovat pevné upevnění vodičů, aby nedošlo k uvolnění kontaktu a riziku jiskření.
Zátěžové testy a jejich význam
Zátěžové testy simulují reálný provoz a potvrzují stabilitu spojení při maximálním proudovém zatížení, které v domácích instalacích běžně dosahuje 16 A (pro jistič 16 A). Testování se provádí připojením zátěže odpovídající jmenovitému proudu a měřením případného přehřívání spojů. Zvýšená teplota nad 40 °C na spoji signalizuje nedostatečný kontakt nebo špatnou izolaci, což může vést k poruše nebo požáru.
Tip: Mezi hlavní kroky správného zapojení elektrických kabelů ve spojce patří přesné odizolování vodičů podle měřítka svorkovnice (2 cm u jednojádrových vodičů, 4 cm u lankových), použití pružinových svorkovnic Wago 221 nebo 222 pro bezpečné a rychlé spojení a dodržení barevného značení vodičů (hnědý – fáze, modrý – nulový, žlutozelený – zemnící vodič). Pro kontrolu použijte elektrický tester a proveďte zátěžové testy odpovídající maximálnímu odběru.
- Vizuálně zkontrolujte, zda je izolace spojů neporušená a vodiče jsou pevně zkroucené nebo správně zasunuté ve svorkovnici.
- Použijte multimetr k ověření elektrické průchodnosti a správného zapojení podle schématu spojovací krabice.
- Proveďte zátěžový test s proudem do 16 A, sledujte teplotu spojů a případné jiskření.
Na co si dát pozor: častou chybou je nedostatečné odizolování vodičů, které vede k špatnému kontaktu ve svorkovnici, nebo přetahování vodičů mimo měřítko svorky, což může způsobit poškození izolace a zvýšené riziko zkratu.
Pro koho se to hodí: tento postup je vhodný pro běžné domácí i lehké komerční instalace s jednofázovým i třífázovým napájením do 32 A. Není vhodný pro průmyslové instalace s vyššími proudy, kde jsou vyžadovány speciální svorkovnice a certifikované zátěžové testy.
Dodržení těchto doporučení zajistí, že zapojení elektrických kabelů ve spojovací krabici bude bezpečné, spolehlivé a v souladu s platným schématem zapojení spojovací krabice.
Časté dotazy
Jak dlouhá má být izolace vodičů při zapojení ve spojovací krabici?
Izolace vodičů se odstraňuje v délce 2 cm u jednojádrových vodičů a 4 cm u lankových vodičů pro správné spojení.
Jaký je správný postup při zapojení tří kabelů ve spojovací krabici?
Tři kabely se propojují podle barevného značení: fáze hnědá, nulák modrá, zemnící žlutozelený, s minimální rezervou 10 cm a pomocí svorkovnic nebo kroucení.
Jak se používají svorkovnice Wago 221 a 222?

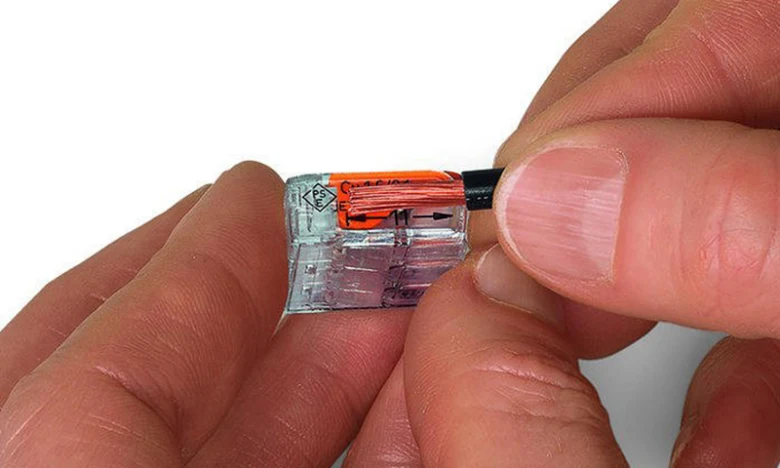

Vodič se odizoluje podle značky na svorce, páčka se nadzvedne, vodič se vloží a páčka se spustí, což umožňuje rychlé a spolehlivé spojení bez šroubování.
Jak zajistit bezpečnost při práci se spojovací krabicí?
Před prací vypněte napájení, používejte izolované nástroje a zkontrolujte stav izolace vodičů, aby nedošlo k úrazu elektrickým proudem.
Kdy je vhodné použít gelovou zalévací hmotu ve spojovací krabici?
Gelová hmota se používá v náročných podmínkách pro zvýšení těsnosti a ochrany spojů, často v krabicích typu OBO, obvykle v délce krabice 50-200 mm.
Jak správně provést kontrolu zapojení po dokončení?
Proveďte vizuální kontrolu spojů, změřte průchodnost elektrickým testerem a proveďte zátěžové testy pro ověření stability a bezpečnosti.
Jaké jsou bezpečnostní rizika při nesprávném zapojení kabelů?
Nesprávné zapojení může vést k elektrickému zkratu, požáru nebo úrazu elektrickým proudem, proto je nutná kontrola a správná izolace spojů.
Jak vést vodiče ve spojovací krabici podle pravidel?
Vodiče se vedou 15 cm od stropu podél horní části stěny a dále svisle k odbočce, s ohledem na správné třídění podle barev.
Jak řešit starší instalace bez uzemnění ve spojovací krabici?
V takových instalacích jsou připojeny pouze fáze a nulový vodič, zemnící vodič chybí, což je nutné zohlednit při zapojení a případně konzultovat s odborníkem.
Jaký typ instalační krabice je vhodný pro sádrokartonové příčky?
Pro sádrokartonové příčky se používají jednovstřikové krabice s montážními kroužky, které se nasunou bez potřeby další montáže.
Jak správně izolovat a ochránit spoje kabelů ve spojovací krabici?
Spoje je potřeba izolovat minimálně 10 mm přesahující spoj, ideálně pomocí izolační pásky nebo smršťovací bužírky, aby se zabránilo kontaktu s kovovými částmi krabice.
Jak postupovat při zapojení třífázového kabelu ve spojovací krabici?
Při zapojení třífázového kabelu je nutné správně rozlišit fáze L1, L2 a L3, přičemž každá fáze musí být připojena ke správnému svorkovému kontaktu podle barevného značení vodičů a elektrického schématu.
