Jak vybrat a bezpečně připojit kabel pro indukční varnou desku
Správné zapojení indukční desky 400V vyžaduje přesnou volbu průřezu vodičů a odpovídající jištění, aby byla zajištěna dlouhodobá bezpečnost vaší elektroinstalace. Kvalitní kabel pro indukční desku spolu se správným nastavením jističe na indukční varnou desku zabrání přetížení obvodu a zajistí plynulý provoz všech varných zón při maximálním výkonu.
Co si zapamatovat
- Indukční varná deska má typický příkon kolem 7 kW, což vyžaduje odpovídající elektrický přívod.
- Pro bezpečný provoz se doporučuje samostatný okruh s kabelem CYKY 5×2,5 mm² a jističem 16 A nebo vyšším.
- Třífázový přívod 400 V s kabelem 10 mm² a jističem 3×16 A zajišťuje rovnoměrné rozložení zátěže a stabilní provoz.
- Pod varnou deskou musí zůstat prostor alespoň 60 mm pro dostatečné chlazení a prevenci přehřívání.
- Při instalaci je nutné vypnout hlavní jistič a správně rozlišit fázový a nulový vodič podle schématu výrobce.
Jak vybrat správný kabel pro indukční varnou desku podle výkonu a délky vedení
Pro standardní indukční varnou desku s příkonem kolem 7 kW je nejčastější volbou kabel CYKY 5×2,5 mm². Správný výběr kabelu pro indukční varnou desku závisí primárně na celkovém příkonu spotřebiče, způsobu zapojení a vzdálenosti od rozvaděče, přičemž bezpečnostní normy elektroinstalace vyžadují, aby elektrický přívod varné desky odpovídal jištění v rozvaděči.
Výpočet průřezu kabelu podle délky vedení
Průřez vodiče přímo ovlivňuje úbytek napětí, který vzniká při průchodu elektrického proudu měděným jádrem. Pokud délka vedení přesahuje 20 metrů, doporučuji zvolit silnější vodič, abyste předešli nadměrnému zahřívání kabelu a ztrátám energie. Pro třífázový přívod indukční desky při standardním jištění jističem 16 A je při běžných instalacích v bytě kabel CYKY 5×2,5 mm² dostatečný a bezpečný.
| Délka vedení | Doporučený průřez | Max. příkon spotřebiče |
|---|---|---|
| do 20 metrů | 5×2,5 mm² | 7,4 kW |
| 20 až 40 metrů | 5×4 mm² | 7,4 kW |
| nad 40 metrů | 5×6 mm² | 7,4 kW |
Odborná rada: Častá chyba při instalaci spočívá v podcenění délky vedení, což vede k úbytku napětí a následnému kolísání výkonu varných zón při maximálním zatížení. Pro koho se tato volba hodí vs pro koho NE: Kabel 2,5 mm² je ideální pro standardní kuchyňské linky v novostavbách, ale pro velkoplošné instalace s dlouhými trasami v rodinných domech je nutné dimenzování konzultovat s revizním technikem. Při zapojení indukční desky 400V vždy dbejte na pevné dotažení svorek, aby nedocházelo k přechodovým odporům.

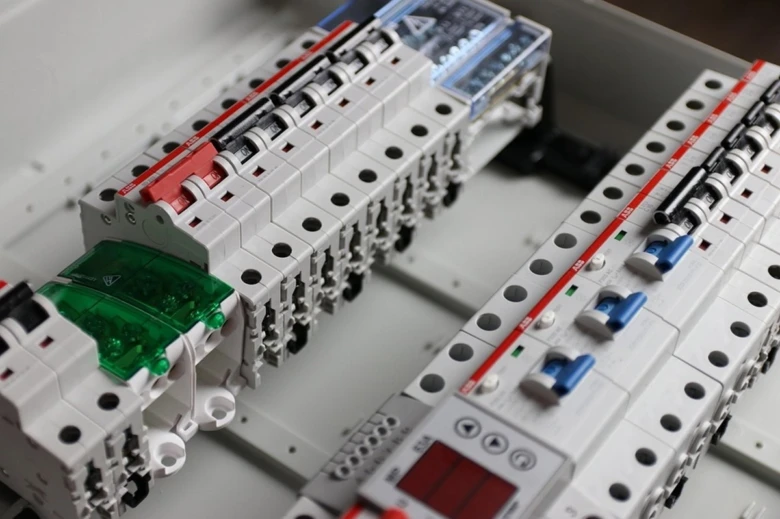

Jaké jističe jsou vhodné pro připojení indukční varné desky
Výběr správného jističe je klíčový pro provozní bezpečnost vaší kuchyně. Jistič chrání elektrický obvod před přetížením, ke kterému při vaření na více plotýnkách současně běžně dochází, kdy elektrický proud může dosáhnout vysokých hodnot. Pokud přemýšlíte, jaký jistič potřebuji na indukční varnou desku, musíte vycházet z celkového příkonu spotřebiče a typu instalace. Standardní jistič 10 A není pro indukční varnou desku vhodný, protože při vyšším výkonu způsobuje časté vypínání a riziko přehřívání vodičů. Pro běžné indukční varné desky s příkonem kolem 7 kW se proto standardně instaluje jistič 16 A, který odpovídá požadavkům pro třífázový přívod indukční desky.
Doporučené hodnoty a technické parametry
- Jistič 16 A je doporučený pro většinu indukčních desek s příkonem do 7,4 kW při zapojení na tři fáze (400 V).
- Jistič 32 A se využívá u modelů s velmi vysokým výkonem nebo při specifickém jednofázovém zapojení, pokud to projekt elektroinstalace a průřez kabelu dovoluje.
- Bezpečnostní normy elektroinstalace vyžadují, aby elektrický přívod varné desky odpovídal průřezem vodičů použitému jističi a celkovému odběru.
| Typ zapojení | Doporučený jistič | Minimální průřez kabelu |
|---|---|---|
| Třífázové (400 V) | 3×16 A | 5×2,5 mm² |
| Jednofázové (230 V) | 1×32 A | 3×4 mm² |
Odborná rada: Při plánování instalace vždy ověřte, zda je kabel pro indukční desku dostatečně dimenzován vzhledem k délce vedení, aby nedocházelo k nežádoucímu úbytku napětí. Častá chyba spočívá v poddimenzování jističe nebo použití starého hliníkového vedení, což vede k neustálému vypínání při sepnutí všech zón nebo riziku požáru. Tento systém je ideální pro moderní domácnosti s odpovídající elektroinstalací, zatímco pro starší objekty s nízkým rezervovaným příkonem se instalace indukce nehodí bez předchozí revize a posílení rozvodů kvalifikovaným elektrikářem.
Postup bezpečného připojení indukční varné desky k elektrické síti
Správné zapojení indukční varné desky k elektrické síti vyžaduje dodržení technických norem a precizní postup, který zajistí dlouhodobou funkčnost spotřebiče s typickým příkonem kolem 7 kW. Následující kroky vám pomohou pochopit, jak připojit indukční varnou desku bezpečně a správně v domácím prostředí.
Jak bezpečně vypnout hlavní jistič před připojením varné desky
Před zahájením jakékoliv práce na elektrickém přívodu varné desky je nezbytné vypnout hlavní jistič, čímž eliminujete riziko úrazu elektrickým proudem. Vypnutí napájení v celém bytě či domě je základním bezpečnostním opatřením, které musí předcházet jakékoli manipulaci s vodiči. Vždy se ujistěte, že je okruh skutečně bez napětí pomocí zkoušečky, a to i v případě, že máte jistič na indukční varnou desku označený samostatně.
Jak správně připojit kabely podle schématu zapojení
Zapojení musí striktně následovat schéma zapojení přiložené výrobcem, neboť chybná konfigurace může vést k poškození elektroniky desky. Pro bezpečný provoz doporučuji použít kabel CYKY 5×2,5 mm², který odpovídá zátěži indukční desky.
- Odizolování konců vodičů – odstraňte izolaci v délce cca 10 mm z každého konce kabelu pro indukční desku.
- Zapojení fází a nulového vodiče – připojte fázové vodiče (hnědý, černý), modrý nulový vodič a zelenožlutý ochranný vodič do svorkovnice dle schématu.
- Fixace kabelů – pevně dotáhněte všechny šroubové spoje, aby nedocházelo k přechodovým odporům a přehřívání vodičů vlivem špatného kontaktu.
- Kontrola instalace – ověřte správné usazení třífázového přívodu indukční desky dle platných bezpečnostních norem elektroinstalace.
Odborná rada: Častá chyba spočívá v nedostatečném dotažení svorek, což vede k tepelnému namáhání spojů, tavení izolace a následnému riziku požáru.
Kontrola napětí a funkčnosti po zapojení indukční varné desky
Po mechanickém připojení je nutné ověřit stav instalace pomocí měřiče napětí, který potvrdí správnost hodnot před prvním spuštěním. Při provozu všech varných zón najednou může proud dosáhnout až 30 A, proto je nezbytné mít správně dimenzovaný jistič, ideálně 3×16 A nebo 3×20 A.
- Zapnutí jističe – aktivujte přívod proudu v rozvaděči a vizuálně zkontrolujte, zda nedochází k neobvyklým jevům či zápachu spáleniny.
- Měření napětí – ověřte pomocí multimetru, že mezi fázemi a nulovým vodičem naměříte očekávané hodnoty 230 V nebo 400 V u zapojení indukční desky 400V.
- Test funkčnosti – vyzkoušejte postupné zapínání jednotlivých varných zón a sledujte, zda deska reaguje bez chybových hlášení.
| Parametr | Doporučená hodnota |
|---|---|
| Typ kabelu | CYKY 5×2,5 mm² |
| Jistič pro indukci | 3×16 A nebo 3×20 A |
| Prostor pro chlazení | min. 60 mm pod deskou |
| Napětí systému | 230 V nebo 400 V |
Tip: Tato instalace je vhodná pro uživatele se základní elektrotechnickou kvalifikací, ale pokud si nejste jisti barevným značením vodičů či průřezem kabeláže, přenechte zapojení autorizovanému elektrikáři. Pro osoby bez zkušeností s elektroinstalací je svépomocné připojování nevhodné, neboť hrozí riziko poškození elektroniky desky při nesprávném zapojení nulového vodiče. Na co si dát pozor: vždy ponechte pod deskou prostor alespoň 60 mm pro ventilaci, jinak hrozí přehřívání a automatické vypínání desky během vaření.
Schéma zapojení jednofázového a třífázového přívodu
Správné schéma připojení indukční varné desky závisí na dostupném elektrickém přívodu v místě instalace. Následující přehled vám pomůže pochopit technické požadavky pro bezpečný provoz vaší varné plochy.
Schéma jednofázového přívodu 230 V
Pro jednofázový přívod využijte kabel CYKY 5×2,5 mm², přičemž z výroby bývají v desce propojeny svorky pro fáze. U tohoto zapojení postačí standardní jistič 16 A, který odpovídá běžnému jištění zásuvkových okruhů. Tento způsob se hodí pro menší domácnosti s omezeným odběrem, kde neplánujete využívat všechny varné zóny současně na maximální výkon. Častá chyba: podcenění průřezu vodičů, což vede k přehřívání vedení. Na co si dát pozor: vždy dodržte bezpečnostní normy elektroinstalace a ověřte, zda jistič na indukční varnou desku není sdílen s jinými výkonnými spotřebiči.
Schéma třífázového přívodu 400 V
Třífázový přívod indukční desky je optimální volbou, neboť umožňuje rovnoměrné rozložení zátěže mezi jednotlivé fáze a zajišťuje stabilní provoz při plném výkonu. Pro tento účel použijte kabel 10 mm² a jistič 3×16 A, který bezpečně pokryje špičkové odběry. Postup zapojení indukční varné desky na 400V vyžaduje odstranění propojovacích můstků mezi fázovými svorkami. Toto zapojení se hodí pro moderní kuchyně s vysokou frekvencí vaření, zatímco pro příležitostné vaření v malém bytě může být zbytečně nákladné na realizaci.
| Typ přívodu | Doporučený kabel | Jistič |
|---|---|---|
| Jednofázový 230 V | CYKY 3×2,5 mm² | 16 A |
| Třífázový 400 V | CYKY 5×2,5 mm² | 3×16 A |
| Hlavní přívod (vzdálený) | CYKY 5×4 mm² nebo 10 mm² | Dle projektu |
- Vždy dbejte na pevné dotažení šroubů ve svorkovnici.
- Kontrolujte barevné značení vodičů dle platných norem.
- Zapojení indukční desky 400V svěřte výhradně kvalifikovanému elektrikáři.
Upevnění indukční varné desky a zajištění správného chlazení
Indukční varná deska vyžaduje pro dlouhou životnost elektroniky volný prostor pro chlazení, který musí činit minimálně 60 mm pod dnem spotřebiče. Nedostatečné odvětrávání vede k přehřívání a automatickému vypínání výkonových modulů. Upevnění desky do pracovní plochy proveďte pomocí přiložených úchytek, které zajistí stabilitu a zabrání posunu při vaření. Před finálním usazením vždy instalujte těsnění po obvodu otvoru, aby do skřínky nezatékala voda nebo zbytky potravin.
Bezpečné usazení a ventilace
- Mezi deskou a zásuvkou pod ní ponechte volný prostor alespoň 60 mm pro proudění vzduchu.
- Přední část skříňky musí mít průduch pro nasávání vzduchu, pokud je pod deskou instalována trouba.
- Častá chyba při instalaci spočívá v úplném utěsnění prostoru, což znemožňuje odvod tepla a poškozuje elektroniku.
- Upevnění desky musí být pevné, ale umožňující snadnou demontáž při servisu nebo revizi elektroinstalace.
Při montáži dbejte na to, aby elektrický přívod varné desky nebyl přiskřípnutý a měl dostatečnou vůli. Pokud řešíte třífázový přívod indukční desky, ujistěte se, že zvolený kabel pro indukční desku odpovídá zátěži a bezpečnostní normy elektroinstalace jsou dodrženy. Správné upevnění a dostatečný prostor pro chlazení jsou klíčové pro bezpečný provoz vaší kuchyně.
Řešení problémů s vypínáním jističe a přehříváním vodičů
Při plném výkonu všech zón může odběr proudu dosahovat až 30 A, což při poddimenzovaném zapojení vede k přetížení obvodu. Pokud se vám vypíná jistič na indukční varnou desku, pravděpodobně používáte nevhodný jistič nebo neodpovídající průřez vodičů. Časté chyby při připojení indukční varné desky zahrnují nedostatečný kabel pro indukční desku, který při vysokém odběru způsobuje přehřívání vodičů a riziko tavení izolace. Pro bezpečný provoz je zásadní třífázový přívod indukční desky, který rozloží zátěž mezi jednotlivé fáze.
- Kontrola instalace: Ověřte, zda elektrický přívod varné desky odpovídá požadavkům výrobce a bezpečnostním normám elektroinstalace.
- Výběr komponent: Pro standardní zapojení indukční desky 400 V se doporučuje jistič s charakteristikou B16 a odpovídající měděný kabel.
- Odborný zásah: Pokud problémy přetrvávají, kontaktujte kvalifikovaného elektrikáře pro změření úbytku napětí a revizi spojů.
Odborná rada: Na co si dát pozor: Pokud cítíte zápach spálené izolace nebo je kabel na dotek horký, okamžitě desku odpojte. Toto řešení se hodí pro uživatele s novější elektroinstalací, zatímco v bytech s hliníkovými rozvody je nezbytná kompletní rekonstrukce přívodu.
Doporučené značky a typy kabelů pro indukční varné desky
Při úvaze, jaký kabel je vhodný pro připojení indukční varné desky, hraje hlavní roli průřez vodičů a bezpečnostní normy elektroinstalace. Standardem pro třífázový přívod indukční desky je kabel CYKY 5×2,5 mm², který spolehlivě zvládne běžný provoz. Pokud plánujete zapojení indukční desky 400V na delší vzdálenost, volte kabel 10 mm² pro minimalizaci úbytku napětí.
| Typ kabelu | Orientační cena za metr | Hlavní nevýhoda |
|---|---|---|
| CYKY 5×2,5 mm² | 150 Kč | Vysoká tuhost při instalaci |
| CYKY 5×4 mm² | 250 Kč | Náročnější manipulace v krabicích |
| CYKY 5×10 mm² | 400 Kč | Vysoká pořizovací cena |
Odborná rada: Flexibilita kabelu je při instalaci klíčová, proto se vyhněte zbytečně naddimenzovaným průřezům, pokud to délka vedení nevyžaduje. Častá chyba spočívá v použití příliš tuhého kabelu, který může mechanicky namáhat svorkovnici spotřebiče. Tento výběr se hodí pro trvalou instalaci v pevných rozvodech, nikoliv pro mobilní připojení přes vidlici. Pro vaši bezpečnost vždy ověřte správný jistič na indukční varnou desku, který musí odpovídat použitému průřezu kabelu.
Časté dotazy
Jaký kabel je nejlepší pro připojení indukční varné desky?
Optimální je kabel CYKY 5×2,5 mm² pro jednofázový přívod s příkonem do 7 kW; pro třífázový přívod se používá kabel 10 mm².
Jaký jistič potřebuji pro indukční varnou desku s příkonem 7 kW?
Doporučuje se jistič 16 A pro jednofázový přívod, případně 3×16 A pro třífázový přívod, aby se zabránilo častému vypínání.
Jak postupovat při připojení indukční varné desky k elektrické síti?
Nejdříve vypněte hlavní jistič, správně připojte vodiče podle schématu a nakonec ověřte napětí měřičem.
Proč je důležitý prostor 60 mm pod indukční deskou?
Minimální volný prostor 60 mm zajišťuje dostatečné chlazení a zabraňuje přehřívání elektroniky varné desky.
Co dělat při častém vypínání jističe během používání indukční desky?
Může být nevhodný jistič nebo kabel; doporučuje se kontaktovat elektrikáře, který zkontroluje přívod a případně upraví instalaci.
Lze zapojit indukční varnou desku na jednofázový přívod?
Ano, s kabelem CYKY 5×2,5 mm² a jističem 16 A lze připojit desku s výkonem do 7 kW na 230 V jednofázový přívod.
Jaký je rozdíl mezi jednofázovým a třífázovým přívodem pro indukční varnou desku?
Třífázový přívod 400 V rozkládá zátěž mezi fáze a umožňuje stabilnější provoz, jednofázový je vhodný pro nižší příkon.
Jaké jsou doporučené značky kabelů pro indukční varné desky?
Mezi běžné značky patří například kabely CYKY vyráběné v ČR s cenou od 150 Kč do 500 Kč, liší se tuhostí a cenou.
Proč je nutné vypnout hlavní jistič při instalaci indukční varné desky?
Vypnutí hlavního jističe zabraňuje úrazu elektrickým proudem během instalace a zajišťuje bezpečnost.
Jak dlouhý by měl být kabel pro připojení indukční varné desky?
Délka kabelu by měla být co nejkratší, ideálně do 10 metrů, aby se minimalizoval úbytek napětí a ztráty energie.
Jak správně zabezpečit připojovací krabici pro indukční varnou desku?
Připojovací krabice by měla být umístěna v dostatečné vzdálenosti od zdrojů tepla a vlhkosti, ideálně min. 10 cm od varné desky, a musí být uzavřená krytem s krytím minimálně IP44.
Jaký je průměr vodičů kabelu doporučený pro indukční varnou desku s výkonem 7 kW?
Pro varnou desku s příkonem 7 kW se obvykle doporučuje kabel s průřezem vodičů 2,5 mm² pro jednofázové zapojení a 1,5 mm² na fázi u třífázového zapojení.
