Úsporné uzemnění domu a chaty: postup s minimem materiálu
Uzemnění domu nebo letního domu zajistí bezpečný odvod elektrického proudu do země, což chrání před úrazem i požárem. S minimem materiálu lze efektivně vytvořit funkční zemnič pomocí uzemňovací tyče a správného pospojování kovových částí. Přesné měření odporu uzemnění poté ověří jeho spolehlivost a bezpečnost.
⭐ Zásadní body
- Uzemnění slouží k ochraně před nebezpečným dotykovým napětím a musí mít odpor pod 10 Ω, ideálně pod 4 Ω.
- Zemnící tyče pro uzemnění mají průměr minimálně 16 mm a jsou zatlučeny do hloubky 60-100 cm pod úrovní mrazu.
- Typická konstrukce zemniče je rovnostranný trojúhelník se stranou 3 m a hloubkou výkopu 70 cm.
- Pro připojení se používají kovové pásky o rozměrech 40×4 mm a vodiče s průřezem minimálně 6 mm² mědi.
- Při uzemnění v letním domě je nutné kompletní pospojování kovových částí a kvalitní svařované spoje pro bezpečnost.
Základní princip a význam uzemnění v domě a letním domě
Uzemnění v domě a letním domě představuje zásadní prvek bezpečnosti elektroinstalace, který chrání osoby před nebezpečným dotykovým napětím a zároveň umožňuje aktivaci ochranných prvků, jako je proudový chránič (RCD). Správně provedená zemnicí soustava odvádí poruchový proud do země přes zemnič, čímž snižuje riziko úrazu elektrickým proudem i požáru, což je zvlášť důležité u staveb z hořlavých materiálů, například dřevěných letních domů.
Jak funguje uzemnění v domě a jak minimalizovat použitý materiál? Nejčastěji se používá galvanizovaná ocelová uzemňovací tyč o průměru minimálně 16 mm a délce 2 až 3 metry, která se zatlouká do země do hloubky 60-100 cm, tedy pod úroveň mrazu, kde je půda dostatečně vodivá. Kovové části elektroinstalace a konstrukce se spojují pomocí pospojovacích pásků nebo vodičů s minimálním průřezem 10-16 mm² mědi, čímž se zajistí bezpečný a spolehlivý odvod elektrického proudu. Měření odporu uzemnění je nutné provést speciálním přístrojem, přičemž odpor by měl být ideálně pod 4 Ω, maximálně do 10 Ω podle ČSN EN 62305-3 ed. 2, aby byla zajištěna funkčnost ochranných prvků a bezpečnost celé instalace.
Letní dům vyžaduje uzemnění stejně jako rodinný dům, přičemž jednoduché a úsporné řešení s jednou uzemňovací tyčí a kompletním pospojováním kovových částí je vhodné zejména pro objekty s omezeným rozsahem elektroinstalace a menším rozpočtem.
Jak se dělá uzemnění v rodinném domě i letním domě efektivně a úsporně
Použití jedné kvalitní galvanizované uzemňovací tyče s průměrem 16 mm a délkou 2-3 metry, zatlučené do hloubky minimálně 60 cm, spolu s pevně svařenými spoji a propojením všech kovových částí elektroinstalace a konstrukce domu patří k nejefektivnějším způsobům, jak zajistit bezpečnost s minimem materiálu. Pospojování musí být provedeno vodiči s průřezem minimálně 10 mm² mědi, aby byla zajištěna správná funkce ochranných prvků, zejména RCD.
Častá chyba: Nedostatečné pospojování kovových částí a nekvalitní spoje vedou k neúčinnému uzemnění a mohou znemožnit aktivaci proudového chrániče, což výrazně snižuje bezpečnost.
Pro koho se to hodí vs pro koho NE: Tento jednoduchý systém je vhodný pro menší objekty a letní domy s omezenou elektroinstalací. Naopak u větších rodinných domů s rozsáhlými rozvody a bleskosvodem je nutné použít komplexnější zemnicí soustavu s více zemniči a pospojováním, aby byl splněn požadavek na nízký odpor a spolehlivost.
Materiály a nástroje potřebné pro úsporné uzemnění

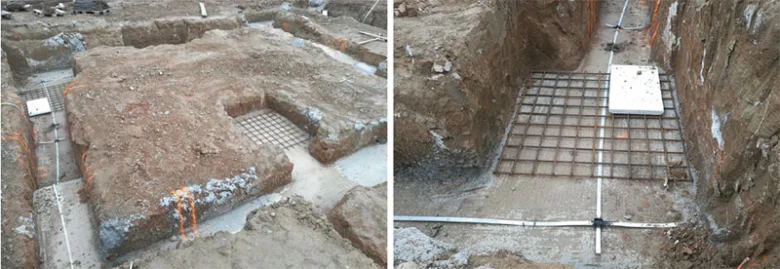

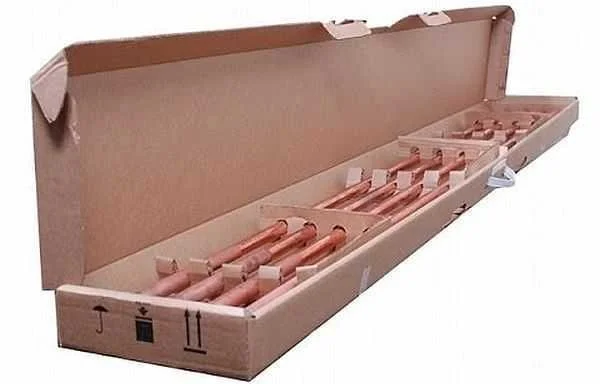

Pro efektivní a úsporné uzemnění v domě nebo letním domě postačí několik základních materiálů a nástrojů. Klíčovým prvkem je zemnící tyč z galvanizovaného kovu o průměru minimálně 16 mm, která zajistí spolehlivý kontakt se zemí. Doporučené jsou i galvanizované pásky o rozměru 40×4 mm pro pospojování kovových částí a měděné vodiče s průřezem nejméně 6 mm², které zaručí bezpečný přenos uzemňovacího potenciálu.
Pro instalaci zemnící tyče v domě i letním domě s minimem nákladů postačí ruční výkop a základní nástroje na svařování, které umožní pevné spojení pásků a vodičů. Hloubka uzemnění by měla být minimálně 0,8 metru, aby se zabránilo povrchovému vysychání a zajistila nízká hodnota odporu uzemnění.
Jaké jsou nejlepší způsoby uzemnění v domě a letním domě s ohledem na úsporu materiálu
- Zemnící tyč galvanizovaná o průměru 16 mm
- Pásky 40×4 mm pro pospojování
- Měděné vodiče s průřezem od 6 mm²
- Nástroje na svařování kovů
- Ruční výkop pro umístění zemniče
Tip: Častá chyba je poddimenzování průměru zemnící tyče nebo příliš mělké uložení, což zvyšuje odpor uzemnění a snižuje bezpečnost. Pro koho se to hodí? Tento jednoduchý systém je ideální pro nízkonákladové instalace v rodinných nebo rekreačních domech, nikoli pro objekty s vysokými požadavky na bezpečnostní elektroinstalaci.
Postup instalace uzemnění krok za krokem
Pro jednoduché a efektivní uzemnění v domě či letním domě s minimem materiálu je nezbytné dodržet přesný postup instalace. Následující kroky vás provedou od přípravy výkopu až po pevné propojení uzemňovací soustavy s hlavní uzemňovací svorkou.

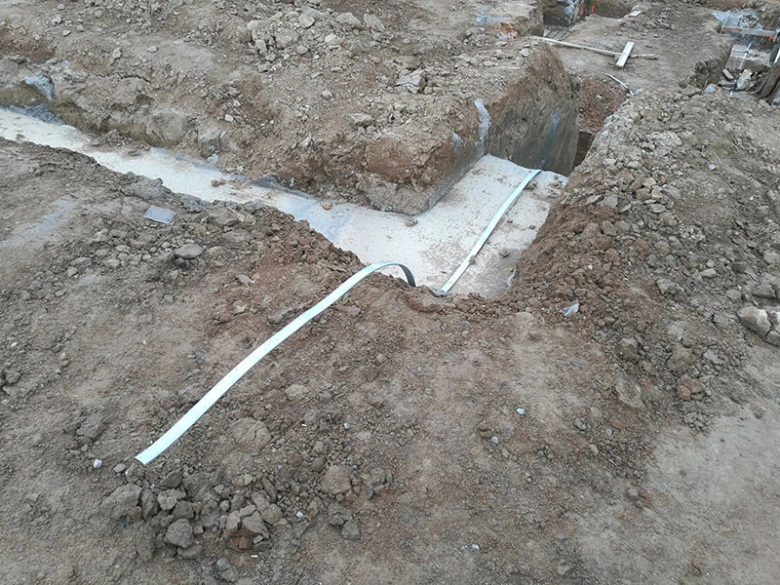

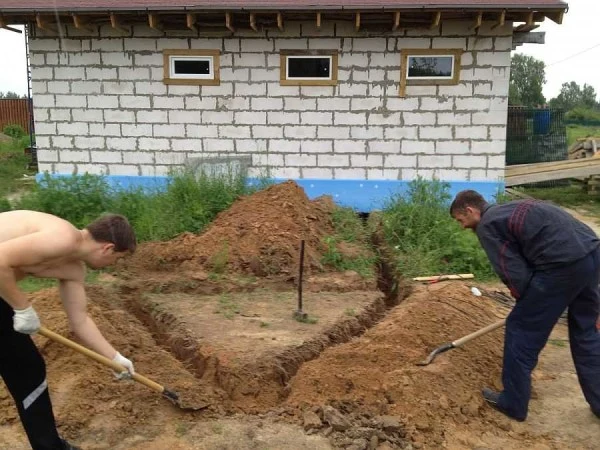

Jak správně vykopat příkop pro uzemnění?
Vykopání příkopu ve tvaru rovnostranného trojúhelníku se stranou 3 metry a hloubkou 70 centimetrů zajišťuje rovnoměrné rozložení zemničů v půdě. Tento rozměr umožňuje maximální kontakt galvanizovaných tyčí s vlhkou zeminou a snižuje celkový odpor uzemnění. Šířka příkopu by měla být 50 až 60 centimetrů, aby byl dostatek prostoru pro správné uložení pásků a tyčí.
Jak zatloukat zemniče a proč je hloubka důležitá?
Zemniče (uzemňovací tyče) se musí zatloukat do hloubky 60 až 100 centimetrů, tedy pod mrazovou hranici, která v ČR obvykle dosahuje 80 cm. Uložení pod tuto hranici zabraňuje poškození kovu mrazem a zajišťuje stálou vodivost země kolem tyčí. Doporučená délka tyčí je minimálně 2 metry s průměrem 16 mm, ideálně galvanizované pro odolnost vůči korozi. Hloubka uzemnění výrazně ovlivňuje elektrický odpor a životnost systému.
Jak správně svařovat spoje zemničů a připojit je k uzemňovací svorce?
Spoje mezi zemniči a pásky je nutné svařovat, aby se zajistila mechanická pevnost a minimální elektrický odpor. Svařované spoje zabraňují oxidaci a zvyšování odporu, které by mohly ohrozit funkčnost uzemnění. Po svaření musí být spoje očištěné a ošetřené antikorozními prostředky. Připojení k hlavní uzemňovací svorce (MET) se provádí měděným vodičem s průřezem minimálně 4 mm², který je pevně přivařený nebo mechanicky zajištěný bez nátěrů a izolací na kontaktní ploše.
- Výkop příkopu – vykopat rovnostranný trojúhelník se stranou 3 m, hloubkou 70 cm a šířkou 50-60 cm
- Instalace zemničů – zatlouct galvanizované tyče o průměru 16 mm do 60-100 cm pod úroveň mrazové hranice
- Pospojování zemničů – svařit spoje pásků a tyčí pro pevné a vodivé propojení bez oxidace
- Připojení k uzemňovací svorce – zajistit pevné svařené nebo mechanicky pevné spojení měděným vodičem s průřezem min. 4 mm²
Tip: Častou chybou je nedostatečná hloubka zatlučení zemničů, což způsobuje kolísání odporu a zvyšuje riziko poškození mrazem. Pro domácí uzemnění s minimem materiálu doporučuji používat galvanizované tyče dlouhé alespoň 2 metry a vždy po instalaci provést měření odporu uzemnění, který by měl být ideálně pod 10 Ω.
Pro koho se tento postup hodí: Pro majitele rodinných a letních domů s omezeným rozpočtem a jednoduchými elektroinstalacemi bez požadavků na bleskosvod.
Pro koho není vhodný: Pro objekty s rozsáhlými hromosvody, fotovoltaickými systémy nebo průmyslové instalace, kde jsou potřeba složitější a robustnější zemnicí soustavy.
Dimenzování a rozmístění zemničů a vodičů pro úsporu materiálu
Správné rozmístění a dimenzování zemničů v uzemnění domu či letního domu výrazně ovlivňuje množství potřebného materiálu. Zemnící tyče by měly mít délku 2 až 3 metry a průměr minimálně 16 mm, což zaručuje dostatečný kontakt s půdou a efektivní rozptyl nežádoucích proudů. Hloubka uložení tyčí se doporučuje mezi 60 až 100 cm, kde je půda vlhčí a vodivější.
Rozmístění zemničů do rovnostranného trojúhelníku o straně 3 metry optimalizuje šíření zemního odporu a snižuje potřebu většího množství materiálu. Vodiče používané pro pospojování kovových částí a spojení s uzemňovací tyčí mají minimální průřez mědi 6 mm², případně pásky 40×4 mm. Takto správně navržené uzemnění umožňuje minimalizovat použitý materiál bez ztráty bezpečnosti a funkčnosti.
| Parametr | Doporučená hodnota | Účel |
|---|---|---|
| Délka zemnící tyče | 2-3 m | Zajištění dostatečného kontaktu s půdou |
| Průměr zemnící tyče | min. 16 mm | Mechanická pevnost a vodivost |
| Rozmístění zemničů | trojúhelník, strana 3 m | Efektivní rozptyl proudu a materiálová úspora |
Jak správně udělat uzemnění v domácnosti a chatě s malou spotřebou materiálu
Efektivní rozmístění zemničů a volba správného průřezu vodičů umožňuje provést uzemnění v domě s minimem materiálu a zároveň splnit požadavky bezpečnosti. Galvanizované tyče a pravidelné měření odporu uzemnění zajistí dlouhodobou spolehlivost bez přehnaných nákladů.
Bezpečné spojení a pospojování kovových částí domu
Pro správné a bezpečné uzemnění je klíčové kvalitní pospojování kovových částí domu a letního domu s hlavní uzemňovací svorkou. Pospojování propojuje kovové konstrukce, například kovové rámy oken, trubky a kovové pásky, aby se minimalizovalo riziko nebezpečného potenciálu a zajistila bezpečnost celé elektroinstalace.
Svařování spojů je nejspolehlivější metodou, protože zabraňuje oxidaci a zvýšení elektrického odporu, což je častá chyba u použití pouze závitových spojů nebo svorek. Po svaření je nutná antikorozní ochrana, například nátěr speciálním lakem nebo použití galvanizovaných tyčí a pásků, aby spoje odolávaly vlhkosti a korozi v zemi i v interiéru.
Hlavní uzemňovací svorka musí být pevně spojena se zemničem (uzemňovací tyčí), která je zapuštěná do dostatečné hloubky uzemnění, obvykle 1,5 až 2 metry, pro dosažení nízkého odporu. Měření odporu uzemnění potvrzuje správnost a bezpečnost instalace.
- vyvarujte se používání pouze mechanických spojů bez svařování
- vždy provádějte antikorozní ochranu svárů a spojů
- zkontrolujte kompletaci pospojování všech kovových částí domu
- pravidelně měřte odpor uzemnění po dokončení montáže
Jak provést bezpečné a levné uzemnění rodinného domu a chaty
Správné pospojování kovových částí a pevné svařené spoje umožní efektivní uzemnění i při minimální spotřebě materiálu. U letních domů často postačí jeden nebo dva zemniče z galvanizovaných tyčí s důkladnou antikorozní ochranou a správným propojením.
Kontrola a měření funkčnosti uzemnění
Kontrola a měření funkčnosti uzemnění je klíčová pro bezpečný provoz elektroinstalace v domě i letním domě. Přesné měření odporu zemniče potvrzuje, že uzemňovací tyč a zemnič správně odvádějí poruchové proudy a minimalizují riziko úrazu elektrickým proudem.
Metody měření odporu zemnění pro domácí kutily
Měření odporu uzemnění vyžaduje přístroje určené pro zemní měření, například zemní měřiče s metodou čtyřsvorkového měření (fall-of-potential). Tyto přístroje dokážou změřit odpor zemniče s přesností na desetiny ohmu. Použití běžného multimetru je omezené, protože neumí správně vyhodnotit odpor v rozsahu pod 10 Ω a výsledky mohou být zavádějící.
Domácí měření může odhalit hrubé chyby, například přerušený vodič nebo chybějící spojení, ale pro ověření souladu s normou ČSN EN 62305-3 ed. 2 a bezpečnost doporučuji odborné měření. Podle této normy by odpor uzemnění měl být ideálně pod 4 Ω, maximálně však 10 Ω, aby bylo zajištěno aktivování ochranných prvků jako RCD při poruše.
- odpor uzemnění pod 10 Ω je hranicí bezpečného provozu
- galvanizované zemniče s minimálním průměrem 16 mm a délkou 2-3 m uložené 60-100 cm pod úrovní mrazu snižují odpor
- svařované spoje a kompletní pospojování kovových částí domu zajišťují elektrickou kontinuitu a spolehlivost
- pospojování musí zahrnovat všechny kovové konstrukce, rozvody a technologie, aby nevznikaly nebezpečné potenciály
Tip: Častou chybou je spoléhání se na měření multimetrem bez specializovaného přístroje, což může vést k falešnému pocitu bezpečí. Pro spolehlivou kontrolu doporučuji využít služby elektrikáře s certifikovaným měřicím zařízením.
Jak minimalizovat použití materiálu při uzemnění
Minimalizace materiálu při uzemnění domu a letního domku je možná bez kompromisů na bezpečnosti. Klíčem je využití recyklovaných materiálů, správné rozmístění zemničů a kvalitní spoje, které zajistí dlouhodobou spolehlivost a efektivitu.
Použití netradičních materiálů pro úsporu nákladů
Recyklované materiály, například galvanizované tyče z demontovaných konstrukcí nebo kovové pásky, lze efektivně použít jako zemnič. Tento způsob snižuje pořizovací náklady bez rizika snížení bezpečnosti. Důležité je pečlivě zkontrolovat kvalitu materiálu a zajistit, aby nebyl poškozený nebo zkorodovaný.
Optimalizace rozmístění zemničů
Pro snížení spotřeby materiálu doporučuji rozmístit uzemňovací tyče do trojúhelníku se stranou cca 3 metry. Tento tvar zajišťuje efektivní rozložení odporu uzemnění a minimalizuje počet potřebných prvků. Hloubka uzemnění by měla odpovídat místním podmínkám, nejčastěji 0,6 až 1 metr.
Svařování spojů pro maximální bezpečnost
Namísto šroubování pospojování kovových částí svařte. Svařené spoje mají nižší elektrický odpor a lépe odolávají mechanickému namáhání i korozi. To zvyšuje spolehlivost a bezpečnost celého uzemňovacího systému.
Tip: Častá chyba je podcenění kontroly spojů, což může vést k nestabilnímu odporu uzemnění. Pravidelné měření odporu uzemnění pomůže odhalit problémy včas.
Pro koho se to hodí? Tento postup je ideální pro majitele domů a letních chat, kteří chtějí efektivní uzemnění s minimálními náklady. Naopak u rozsáhlých objektů s vysokými nároky na elektroinstalaci je vhodnější komplexnější řešení s větším množstvím materiálu.
Časté dotazy
Jak hluboko se musí zatloukat zemnící tyč?
Zemnící tyč by měla být zatlučena do hloubky 60-100 cm, tedy pod úroveň mrazu, aby byla zajištěna spolehlivost uzemnění.
Jaký průměr musí mít zemnící tyč?
Minimální průměr zemnící tyče je 16 mm, což zajišťuje dostatečnou mechanickou pevnost a vodivost.
Jaký odpor by mělo uzemnění mít?
Odpor uzemnění by měl být podle ČSN EN 62305-3 menší než 10 Ω, ideálně pod 4 Ω pro bezpečný provoz.
Lze použít recyklované materiály pro uzemnění?
Ano, galvanizované recyklované tyče lze použít, pokud jsou bez koroze a spoje jsou svařované pro pevnost a bezpečnost.
Jak měřit odpor uzemnění bez specializovaného přístroje?
Domácí měření je omezené, lze použít multimetr pro základní kontrolu spojení, ale přesné měření vyžaduje specializované přístroje.
Co je hlavní uzemňovací svorka?
Hlavní uzemňovací svorka je místo, kde jsou spojeny všechny zemnící vodiče a kovové části domu, pro bezpečný přenos poruchového proudu.
Jaký tvar má být výkop pro zemniče?
Typický výkop má tvar rovnostranného trojúhelníku se stranou cca 3 m a hloubkou 70 cm.
Jak minimalizovat použití materiálu při uzemnění?
Používejte správné rozmístění zemničů, recyklované materiály a svařované spoje místo šroubování, aby se snížila spotřeba materiálu.
Jaké chyby se často dělají při uzemnění?
Časté chyby jsou nepřístupná uzemňovací svorka, nekvalitní spoje, chybějící pospojování a použití nevhodných materiálů.
Jaké vodiče použít pro připojení zemničů?
Použijte měděné vodiče s průřezem minimálně 6 mm², které zajišťují dostatečnou vodivost a bezpečnost.
Jak správně zainstalovat zemnící tyč, aby byla co nejefektivnější?
Zemnící tyč se musí zatloukat kolmo do země do hloubky alespoň 2 metry, aby dosáhla vlhké vrstvy půdy, což výrazně zlepšuje vodivost uzemnění.
Jak zajistit bezpečné pospojování kovových částí při úsporném uzemnění?
Použijte kvalitní svorky s minimálním průměrem 4 mm² a pevné mechanické spoje, aby nedocházelo k oxidaci a ztrátě kontaktu; spoje je vhodné pravidelně kontrolovat.
