Vlastnosti a praktické využití indukčních cívek v teorii i praxi

Indukční cívka je základní součástkou elektrických obvodů, která díky své indukčnosti ovlivňuje proud a napětí. Její vlastnosti umožňují široké využití od jednoduchých filtrů až po složité průmyslové aplikace. Poznání schématické značky a principů fungování cívky je klíčové pro správný návrh a použití v praxi.

📋 Shrnutí v bodech

  • Indukční cívky ukládají energii v magnetickém poli při průchodu proudu, jejich indukčnost se měří v henryích (H).
  • Vzduchová jádra mají nízké ztráty a jsou vhodná pro frekvence nad 1 MHz, feritová jádra pro střední až vysoké frekvence.
  • Železná jádra se používají do 1 MHz a mají vysokou indukčnost, často v napájecích zdrojích a elektromotorech.
  • Tepelný management a materiál jádra významně ovlivňují výkon a životnost cívky.
  • Indukční cívky se využívají například v napájecích zdrojích (SMPS), bezdrátovém nabíjení, NFC a elektromagnetech.

Co je indukční cívka a jak funguje?

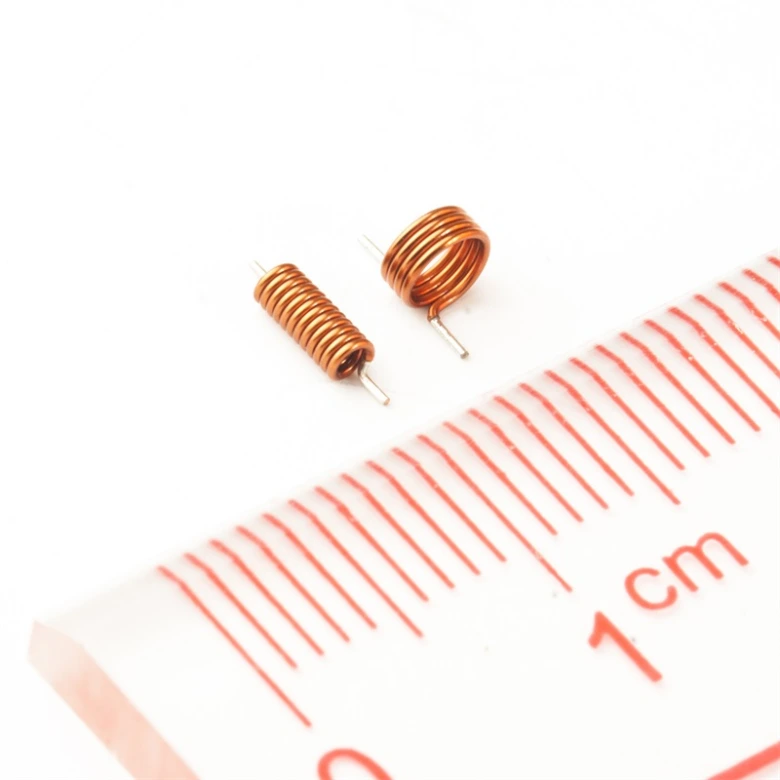

Dvě malé měděné indukční cívky vedle pravítka pro porovnání velikosti.

Indukční cívka je pasivní elektrická součástka, která ukládá energii v magnetickém poli vznikajícím kolem vodiče při průchodu elektrického proudu. Její klíčovou vlastností je indukčnost, která se měří v henryích (H) a udává schopnost cívky vytvářet a udržovat magnetické pole. Hodnota indukčnosti závisí na počtu závitů, průřezu a materiálu jádra, stejně jako na délce a geometrii vinutí.

Princip fungování indukční cívky spočívá v elektromagnetické indukci – při změně elektrického proudu v cívce vzniká proměnné magnetické pole, které indukuje napětí opačného směru (indukované napětí). Tento jev omezuje rychlost změny proudu a umožňuje cívce fungovat jako filtr nebo energetická rezerva v elektrických obvodech. Indukční cívky proto najdete v ladicích obvodech, tlumivkách, transformátorech i spínaných zdrojích.

Jak funguje indukční cívka v praxi a teorii

Správný výběr indukční cívky vyžaduje přesné určení její indukčnosti, Q-faktoru a vhodného materiálu jádra podle frekvence a typu aplikace. Například vzduchové cívky s nízkou indukčností se používají pro vysokofrekvenční obvody nad stovky kHz, zatímco železná jádra jsou vhodná pro nízkofrekvenční aplikace do 1 MHz. Feritová jádra poskytují optimální kompromis pro střední a vysoké frekvence díky nízkým ztrátám a stabilní indukčnosti.

Častou chybou je použití cívky s nevhodným jádrem nebo nesprávnou indukčností, což vede ke zvýšeným ztrátám, nežádoucímu elektromagnetickému rušení nebo neefektivnímu filtrování signálu. Pro přesné měření indukčnosti se používají specializované LCR metry, které umožňují optimalizovat parametry cívky pro konkrétní elektrický obvod.

Tip: Pro aplikace s vysokými frekvencemi volte cívky s feritovým jádrem a vinutím z tenkých izolovaných drátků, aby se minimalizoval skin efekt a vířivé proudy. Naopak pro nízkofrekvenční a stejnosměrné obvody jsou vhodnější cívky s plechovým železným jádrem.

Indukční cívky jsou nezbytné pro správné fungování mnoha elektronických zařízení, ale jejich efektivita závisí na správném návrhu a použití v souladu s elektrickými parametry a provozními podmínkami.

Typy indukčních cívek podle jádra a konstrukce

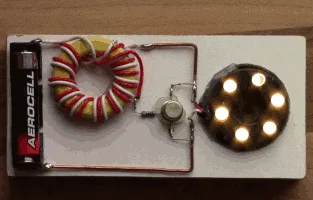

Fotografie jednoduchého obvodu s indukční cívkou pro demonstraci.

Indukční cívka funguje na principu vytváření magnetického pole kolem vodiče vinutého do spirály, přičemž její vlastnosti závisí výrazně na typu použitého jádra. Vzduchové jádro se vyznačuje nízkými magnetickými ztrátami, což umožňuje efektivní provoz při frekvencích nad 1 MHz. Proto jsou vzduchové cívky vhodné zejména pro vysokofrekvenční aplikace, kde je kladen důraz na minimalizaci ztrát a vysokou kvalitu signálu.

Železné jádro obsahuje feromagnetický materiál, který výrazně zvyšuje indukčnost cívky díky větší magnetické propustnosti. Tento typ jádra se doporučuje pro frekvenční rozsah do 1 MHz, protože při vyšších frekvencích rostou magnetické ztráty a klesá účinnost. Železné cívky se běžně využívají v nízkofrekvenčních elektronických obvodech a v transformátorech.

Přečtěte si více
Rezistor: typy, princip fungování a praktický výpočet odporu

Feritové jádro představuje kompromis mezi vzduchovým a železným jádrem. Díky vysoké magnetické propustnosti a nízkým ztrátám ve středním a vysokém frekvenčním rozsahu jsou feritové cívky ideální pro frekvence od několika stovek kHz až do několika MHz. Jejich konstrukce umožňuje široké využití v praktických aplikacích, jako jsou filtry, tlumivky nebo zdroje napájení.

Typ jádra Magnetické ztráty Frekvenční rozsah Vhodné použití
Vzduchové jádro Nízké Nad 1 MHz Vysokofrekvenční obvody
Železné jádro Vyšší Do 1 MHz Nízkofrekvenční obvody, transformátory
Feritové jádro Střední až nízké Střední až vysoké Filtry, tlumivky, zdroje napájení

Odborná rada: Při výběru indukční cívky zvažte frekvenční rozsah vašeho projektu, abyste předešli zvýšeným magnetickým ztrátám a snížení účinnosti. Častou chybou je použití železného jádra při vysokých frekvencích, kde feritové jádro nabízí lepší vlastnosti.

Pro detailní popis funkce a vlastností indukční cívky lze doporučit zdroj Wikipedia – Cívka (elektrotechnika), který přehledně shrnuje princip a aplikace cívek v praxi i teorii.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Elektrické parametry a klíčové vlastnosti cívek

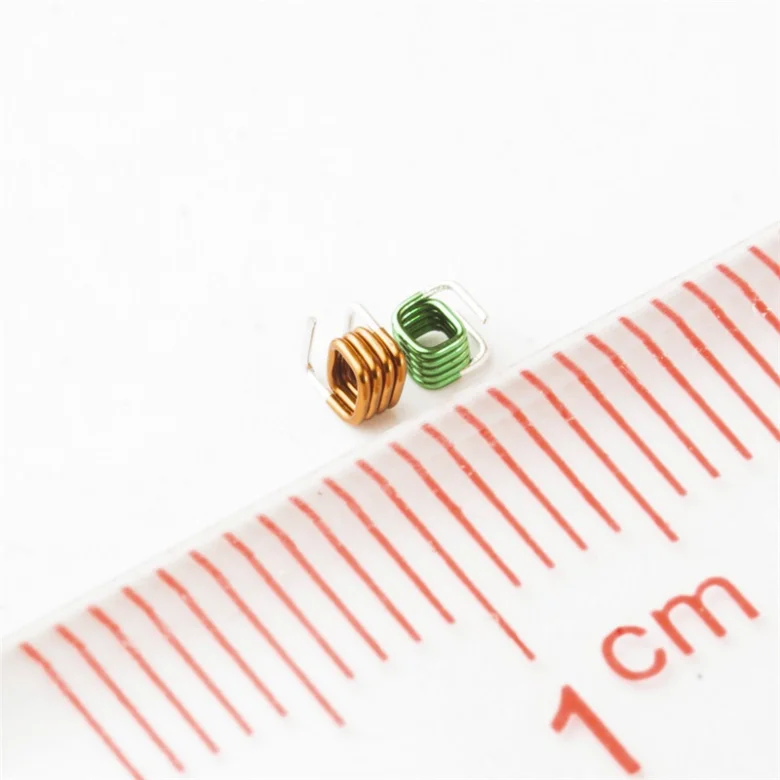

Dvě malé indukční cívky vedle milimetrového pravítka ukazující jejich rozměry.

Elektrické parametry a klíčové vlastnosti cívek tvoří základ pro správné pochopení funkce a využití indukčních cívek v praxi i teorii. Pro návrh efektivních elektrických obvodů je nezbytné znát přesné hodnoty indukčnosti a dalších parametrů, které určují chování cívky v daném frekvenčním rozsahu.

Co je indukčnost a jak se měří?

Indukčnost (L) cívky vyjadřuje schopnost ukládat energii v magnetickém poli a měří se v henryích (H). Typické hodnoty indukčnosti se pohybují od jednotek mikrohenry (μH) u vysokofrekvenčních cívek až po stovky milihenry (mH) u nízkofrekvenčních aplikací. Měření indukčnosti probíhá pomocí LCR metrů nebo analyzátorů impedance, které určují reaktivní složku impedance cívky. Přesnost měření je klíčová pro návrh ladicích obvodů, filtrů a transformátorů.

Q-faktor a jeho význam u indukčních cívek

Q-faktor (kvalita) udává poměr reaktivní složky impedance k odporové složce a vyjadřuje energetické ztráty v cívce. Typické hodnoty Q-faktoru se pohybují od 20 u feritových cívek až po více než 100 u vzduchových cívek. Vyšší Q-faktor znamená menší ztráty a lepší schopnost udržet rezonanci, což je zásadní například v rádiových frekvencích a ladicích obvodech. Nízký Q-faktor signalizuje vyšší odpor a tím i větší tepelné ztráty.

Vlastní rezonanční frekvence a vliv materiálu jádra

Vlastní rezonanční frekvence (f_r) indukční cívky závisí na indukčnosti a parazitní kapacitě mezi závity. U vzduchových cívek se rezonanční frekvence často pohybuje v řádu stovek MHz, zatímco u cívek s feritovým jádrem je typicky v nižších MHz. Materiál jádra ovlivňuje magnetickou permeabilitu (μ), která zvyšuje indukčnost, ale zároveň snižuje frekvenční rozsah použití. Železná jádra se používají do 1 MHz, feritová jádra do desítek MHz, vzduchová jádra pro nejvyšší frekvence. Konstrukce a geometrie cívky, například počet závitů a průměr vinutí, dále určují elektrické parametry a rozsah aplikací.

Parametr Popis a význam
Indukčnost (L) [H] Schopnost ukládat magnetickou energii
Q-faktor Poměr reaktivní a odporové složky impedance
Vlastní rezonanční frekvence (f_r) [Hz] Frekvence, při které cívka rezonuje s kapacitou
Odpor (R) [Ω] Ovlivňuje tepelné ztráty a účinnost cívky
Přečtěte si více
Elektromagnetický zvonek: princip a fungování krok za krokem

Tip: Při návrhu obvodů věnujte pozornost přesnému měření indukčnosti a Q-faktoru. Častou chybou je použití nevhodného materiálu jádra nebo nevhodné geometrie, které mohou snížit Q-faktor i pracovní frekvenci a tím výrazně omezit výkon cívky.

Výběr indukční cívky se hodí pro aplikace vyžadující přesnou hodnotu indukčnosti a nízké ztráty, například v ladicích obvodech a vysokofrekvenčních filtrech. Naopak pro velmi nízkofrekvenční nebo vysokoproudové aplikace s malými požadavky na kvalitu rezonance se hodí jednodušší vzduchové nebo železné cívky s nižším Q-faktorem.

Praktické použití indukčních cívek v elektronice a průmyslu

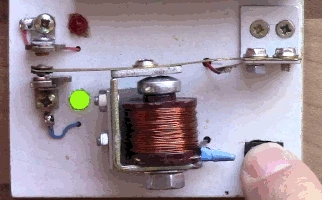

Indukční cívka s dalšími součástkami na plošném spoji.

Praktické aplikace indukčních cívek v elektronice

Indukční cívky jsou nezbytnou součástí spínaných napájecích zdrojů (SMPS), kde díky indukčnosti ukládají energii během spínacích cyklů a vyhlazují kolísání výstupního napětí. V bezdrátovém nabíjení vytvářejí střídavé magnetické pole s frekvencemi typicky od 100 kHz do 200 kHz, které indukuje proud v přijímacích cívkách zařízení, například chytrých telefonů. V NFC (Near Field Communication) a RFID systémech umožňují indukční cívky přenos energie i dat na vzdálenosti do několika centimetrů prostřednictvím magnetického spojení. Schématická značka cívky v elektrických schématech často vyjadřuje její indukční charakteristiku a pomáhá při návrhu ladicích a filtrujících obvodů.

Použití indukčních cívek v elektromotorech a solenoidech

V elektromotorech indukční cívky s feritovým nebo železným jádrem generují magnetické pole, které působí na rotor a přeměňuje elektrickou energii na mechanický pohyb. Solenoidy využívají cívky k vytvoření lineární magnetické síly, která posouvá jádro nebo uzavírá elektrické kontakty; pracovní cyklus solenoidů se běžně pohybuje od jednotek sekund do několika minut v závislosti na aplikaci. Správná volba indukčnosti a proudu je klíčová pro optimalizaci magnetické síly a minimalizaci přehřívání, což prodlužuje životnost zařízení a zajišťuje stabilní výkon.

Tip: Častou chybou je použití cívky s nevhodnou indukčností nebo jádrem, což vede k nadměrným ztrátám energie a přehřívání. Doporučuji vybírat indukční cívky přesně podle frekvence a požadované magnetické síly dané aplikace, aby se předešlo poruchám a snížila spotřeba energie.

Pro koho se to hodí vs. pro koho ne: Indukční cívky jsou vhodné pro aplikace vyžadující bezkontaktní přenos energie, řízení magnetického pole nebo vyhlazování napětí v rozsahu frekvencí do 1 MHz. Naopak nejsou vhodné pro obvody pracující na extrémně vysokých frekvencích nad několik stovek kHz bez speciálních konstrukčních úprav, například v některých RF nebo mikrovlnných aplikacích.

Výroba a provozní aspekty indukčních cívek

Výroba a provozní aspekty indukčních cívek zahrnují přesné CNC obrábění a pečlivý tepelný management, které jsou zásadní pro správnou funkci a dlouhou životnost. Pro optimální výkon je třeba respektovat teplotní limity a správně nastavit pracovní cyklus solenoidů i hodnoty napětí a proudu.

Teplotní limity a vliv na životnost

Teplotní limity indukčních cívek závisí především na materiálu jádra a izolaci vinutí. Například cívky s hliníkovým pláštěm snesou teploty až do 120 °C, přičemž překročení této hranice výrazně snižuje životnost cívek a může způsobit degradaci izolace. Tepelný management tedy přímo ovlivňuje spolehlivost a dlouhodobý provoz solenoidů.

Přečtěte si více
Princip činnosti proudového relé zjednodušeně a jeho použití

Parametry pracovního cyklu solenoidů

Pracovní cyklus solenoidů se typicky pohybuje v rozmezí od několika sekund až po několik minut, což určuje jejich schopnost opakovaného spínání bez přehřátí. Příliš vysoké zatížení bez dostatečných přestávek snižuje výkon a zkracuje životnost indukční cívky, proto je nutné volit parametry podle konkrétní aplikace.

Optimalizace magnetické síly solenoidů

Magnetická síla solenoidů se zvyšuje úpravou napětí a proudu protékajícího cívkou. Správné nastavení těchto hodnot maximalizuje efektivitu a zároveň chrání cívku před přehřátím. Optimalizace tedy zohledňuje jak požadovaný výkon, tak i tepelnou odolnost a životnost.

Parametr Hodnota Poznámka
Maximální teplota 120 °C Pro hliníkový plášť
Pracovní cyklus 5 s – 5 min Podle aplikace a konstrukce
Napětí dle specifikace cívky Ovlivňuje magnetickou sílu
Proud dle výkonu solenoidu Optimální pro efektivní provoz

Typické chyby při použití indukčních cívek a jak se jim vyhnout

Typické chyby při použití indukční cívky a jak se jim vyhnout

Nevhodný výběr jádra představuje častou chybu, která výrazně snižuje životnost cívek. Například používání feromagnetického jádra v obvodech s vysokými frekvencemi může způsobit ztráty a přehřívání. Přetížení indukční cívky vede k poruchám vinutí a izolace, což zkracuje její funkční dobu. Nesprávné měření indukčnosti cívky pak ovlivňuje přesnost návrhu elektrických obvodů a může vést k neefektivnímu fungování celého systému.

Typické chyby při použití indukční cívky a jak se jim vyhnout

  • Výběr nevhodného jádra – snižuje životnost cívek a zvyšuje ztráty
  • Přetížení proudem – způsobuje poškození vinutí a izolace
  • Nesprávné měření indukčnosti cívky – vede k nepřesnostem v návrhu obvodů
  • Ignorování doporučených parametrů cívky – ovlivňuje spolehlivost a výkon zařízení

Odborná rada: Pro správné využití indukční cívky je nezbytné dodržovat parametry uvedené výrobcem a zohlednit princip, jak funguje indukční cívka v praxi a teorii. To pomáhá využít výhody indukčních cívek a minimalizovat nevýhody použití indukční cívky v konkrétním technickém zapojení.

Časté dotazy (FAQ) k indukčním cívkám

Otázka: Co je to indukční cívka a jak funguje?

Indukční cívka je elektrická součástka, která ukládá energii v magnetickém poli při průchodu proudu. Její indukčnost se měří v henryích (H) a schématicky ji znázorňuje symbol cívky.

Otázka: Jaké jsou hlavní typy indukčních cívek?

Existují vzduchové, železné a feritové cívky. Vzduchové mají nízké ztráty a používají se nad 1 MHz, železné do 1 MHz, feritové pak pro střední až vysoké frekvence.

Otázka: K čemu slouží Q-faktor u cívek?

Q-faktor vyjadřuje poměr mezi uloženou energií a ztrátami, ovlivňuje efektivitu cívky a její výkon v obvodu.

Otázka: Jaký vliv má materiál jádra na vlastnosti cívky?

Materiál jádra zvyšuje indukčnost a ovlivňuje ztráty; například feritová jádra mají nízké ztráty a jsou vhodná pro vysoké frekvence.

Otázka: Jak se měří indukčnost indukční cívky?

Indukčnost se měří LCR metrem, přičemž správné zapojení a kalibrace jsou klíčové pro přesné výsledky.

Otázka: Kde se používají indukční cívky v praxi?

Přečtěte si více
Usměrňovací diody vlastnosti účel a princip činnosti v

Používají se v napájecích zdrojích, bezdrátovém nabíjení, NFC, elektromotorech a solenoidech.

Otázka: Jaké jsou teplotní limity indukčních cívek?

Například hliníkové pláště snesou teploty do cca 120 °C, překročení vede ke snížení životnosti a výkonu.

Otázka: Co ovlivňuje pracovní cyklus solenoidů?

Pracovní cyklus v řádu sekund až minut závisí na konstrukci a aplikaci, ovlivňuje spolehlivost a výkon.

Otázka: Jak optimalizovat magnetickou sílu solenoidů?

Zvýšením napětí a proudu lze magnetickou sílu zvýšit, avšak je třeba dbát na doporučené limity, aby nedošlo k přehřátí.

Otázka: Jaké jsou nejčastější chyby při použití indukčních cívek?

Nevhodný výběr jádra, přetížení proudu a nedostatečný tepelný management bývají časté chyby, které snižují spolehlivost.

Otázka: Jaké jsou výhody vzduchových cívek?

Mají nízké magnetické ztráty a jsou ideální pro vysoké frekvence nad 1 MHz v RF a ladicích obvodech.

Otázka: Proč používat feritová jádra?

Feritová jádra nabízejí vysokou indukčnost s nízkými ztrátami a jsou vhodná pro spínané zdroje i bezdrátové technologie.

Otázka: Jaký vliv má geometrie cívky na její parametry?

Geometrie ovlivňuje indukčnost, odpor a Q-faktor; například vícevrstvé vinutí snižuje skin efekt při vysokých frekvencích.

Otázka: Jak správně měřit vlastnosti indukční cívky?

K měření indukčnosti, odporu a Q-faktoru použijte LCR metr, dbejte na správné zapojení a kalibraci měřicích přístrojů.

Otázka: Jak se prodlužuje životnost indukčních cívek?

Dodržujte teplotní limity a pracovní cyklus, optimalizujte elektrické parametry a vyhýbejte se přetížení, které degraduje materiál.

Jak to převést do praxe

  • Zkontrolujte parametry indukční cívky podle požadované frekvence a aplikace.
  • Připravte si vhodné jádro a vinutí pro konkrétní projekt.
  • Vyzkoušejte měření indukčnosti a Q-faktoru pomocí vhodných přístrojů.
  • Sledujte teplotu a pracovní cyklus solenoidů při provozu.
  • Obraťte se na odborníka při návrhu cívek pro kritické aplikace.
