Usměrňovací diody vlastnosti účel a princip činnosti v

Usměrňovací diody představují klíčový prvek v elektronických obvodech, který umožňuje přeměnu střídavého proudu na stejnosměrný. Jejich voltampérová charakteristika definuje chování, zatímco varianty jako dioda 1N4007, Zenerova či Schottkyho dioda slouží specifickým účelům. Porozumění principu činnosti usměrňovacích diod usnadňuje správný výběr a aplikaci v praxi.

Základní princip a účel usměrňovacích diod

Usměrňovací dioda je polovodičová součástka, jejímž hlavním úkolem je propouštět elektrický proud pouze jedním směrem. Tento efekt umožňuje její základní konstrukce – PN přechod, který se chová jako jednocestný ventil pro proud. U křemíkových usměrňovacích diod začíná vodivost při překročení tzv. difuzního napětí přibližně 0,6 až 0,7 V, což znamená, že dioda začne vést proud až po dosažení této prahové hodnoty napětí.

Princip činnosti usměrňovací diody spočívá v asymetrickém vedení proudu přes PN přechod. Při kladném napětí na anodě vůči katodě dochází k překonání difuzního napětí a elektrický proud prochází diodou směrem od anody ke katodě. Naopak při opačném připojení napětí dioda proud nevede, což zajišťuje její usměrňovací funkci. Tato vlastnost je patrná i z voltampérové charakteristiky diody, kde je znázorněn prudký nárůst proudu nad difuzním napětím a téměř nulový proud při opačné polaritě.

Usměrňovací diody se běžně používají v napájecích zdrojích k přeměně střídavého proudu na stejnosměrný, přičemž nejznámější modely jako usměrňovací dioda 1N4007 jsou navrženy pro vysoké napětí a proudy. Mezi další druhy diod patří Schottkyho dioda, která má nižší difuzní napětí kolem 0,2-0,3 V, a Zenerova dioda, která slouží k regulaci napětí. Správné usměrňovací dioda zapojení vyžaduje dodržení polarity, aby dioda mohla plnit svůj účel.

Co je usměrňovací dioda a jak funguje

Usměrňovací dioda má strukturu PN přechodu, kde polovodič typu P je spojen s polovodičem typu N. Při připojení kladného napětí na anodu se bariéra PN přechodu sníží a umožní průchod elektrického proudu, při opačném napětí bariéra zůstává vysoká a proud neprochází. Tento princip činnosti usměrňovací diody umožňuje efektivní usměrnění střídavého napětí na stejnosměrné, což je nezbytné v mnoha elektronických obvodech.

Voltampérová charakteristika a dynamika proudu usměrňovacích diod

Voltampérová charakteristika usměrňovací diody představuje základní nástroj pro pochopení jejího elektrického chování. Tento vztah mezi proudem a napětím je popsán diodovou rovnicí, která vyjadřuje exponenciální závislost elektrického proudu na aplikovaném napětí a teplotě. Následující podsekce vysvětlí podstatu této rovnice a význam teplotních vlivů na funkci usměrňovacích diod, mezi které patří například běžná usměrňovací dioda 1N4007 nebo speciální druhy jako Schottkyho dioda či Zenerova dioda.

Diodová rovnice a její význam

Diodová rovnice I = I₀ (exp(eU/kT) – 1) popisuje základní vztah mezi proudem (I) a napětím (U) na usměrňovací diodě. Konstanty v rovnici mají konkrétní fyzikální význam: I₀ je saturační proud, e představuje elementární náboj elektronu (přibližně 1,6 × 10⁻¹⁹ C), k je Boltzmannova konstanta (1,38 × 10⁻²³ J/K) a T absolutní teplota v kelvinech. Exponenciální člen ukazuje, že i malé zvýšení napětí nad difuzní napětí diody způsobí prudký nárůst proudu. Tento efekt je klíčový pro správné zapojení usměrňovacích diod v elektrických obvodech, kde je potřeba řídit tok proudu v jednom směru podle principu usměrňovače. Voltampérová charakteristika diody tak ukazuje, že při záporném napětí je proud prakticky zanedbatelný, což je základem funkce usměrňovací diody.

Vliv teploty na proud a stabilitu diody

Teplota výrazně ovlivňuje elektrický proud v usměrňovací diodě. S rostoucí teplotou se zvyšuje saturační proud I₀, což vede k vyšším hodnotám proudu i při stejném napětí. Tento jev může způsobit snížení stability provozu diody, zejména v aplikacích s vysokými proudy či proměnlivými teplotními podmínkami. Například u usměrňovací diody 1N4007 je třeba vzít v úvahu teplotní rozsah provozu (obvykle od -65 °C do +175 °C), aby se předešlo tepelnému přetížení a poruše. Schottkyho diody mají nižší prahové napětí a jsou citlivější na teplotní změny, což ovlivňuje jejich dynamické vlastnosti. Proto je při návrhu obvodů vhodné zajistit dostatečné chlazení a správné usměrňovací dioda zapojení, které minimalizuje riziko přehřátí. V praxi se často setkáváme s chybou nesprávného dimenzování diody vzhledem k tepelnému zatížení, což vede k jejímu selhání.

Tip: Pro koho se hodí usměrňovací diody s vysokou tepelnou odolností? Výrobci napájecích zdrojů a průmyslové elektroniky využívají diody jako 1N4007 právě díky jejich schopnosti pracovat ve vyšších teplotních podmínkách. Naopak pro nízkonapěťové a rychlé spínací aplikace jsou vhodnější Schottkyho diody, které však vyžadují pečlivější tepelný management.

Podrobnější informace o základních vlastnostech a voltampérové charakteristice usměrňovacích diod lze nalézt v odborné literatuře a na stránkách jako Wikipedia – Dioda.

Typy usměrňovacích diod a jejich použití

Usměrňovací diody existují v několika typech s přesně definovanými vlastnostmi, které určují jejich vhodnost pro konkrétní aplikace v elektronických obvodech. Každý typ se liší parametry jako maximální proud (I_F), závěrné napětí (U_RRM), úbytek napětí v propustném směru (U_F) a rychlostí spínání, což přímo ovlivňuje jejich použití.

Výkonové usměrňovací diody a chlazení

Výkonové diody jsou určeny pro proudy nad 10 A a běžně se používají v napájecích zdrojích a průmyslových zařízeních. Například dioda 1N4007 má maximální závěrné napětí U_RRM 1000 V a maximální proud I_F 1 A, zatímco výkonové diody jako P600M zvládají proud až 6 A. Při proudových hodnotách nad 10 A je nutné zajistit účinné chlazení, protože vysoký proud způsobuje výrazný tepelný zátěž polovodiče, která může vést k jeho poškození.

Voltampérová charakteristika těchto diod vykazuje úbytek napětí kolem 0,7 V v propustném směru, což je důležitý parametr při návrhu napájecích zdrojů. Správná polarita zapojení usměrňovací diody je nezbytná, protože opačné zapojení zabrání usměrnění a může poškodit obvod.

Speciální typy: hrotové, Schottkyho a SiC diody

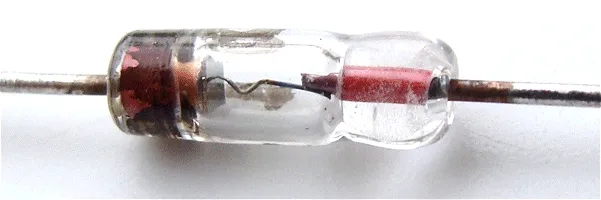

Hrotové diody mají velmi malou oblast PN přechodu, což umožňuje rychlé vyprázdnění nosičů náboje a vysokou spínací rychlost. Typicky pracují s proudy do 100 mA a závěrnými napětími do 45 V. Příkladem je dioda 1N60 s úbytkem napětí kolem 1 V.

Schottkyho diody se vyznačují nízkým difuzním napětím v rozsahu 0,1 až 0,3 V, což snižuje ztráty při usměrňování a zvyšuje účinnost, zejména při nízkých napětích a vysokých frekvencích. Typické závěrné napětí u běžných Schottkyho diod je 10-100 V, což omezuje jejich použití na nízkonapěťové aplikace. Příkladem jsou diody BAT42 (U_RRM = 30 V, I_F = 0,2 A) a 15SQ045 (U_RRM = 45 V, I_F = 15 A).

Karbid křemíku (SiC) Schottkyho diody kombinují nízký úbytek napětí (1-1,5 V) s vysokou odolností vůči závěrnému napětí (500-1700 V) a teplotám. Jsou vhodné pro průmyslové aplikace s vysokými nároky na spolehlivost a efektivitu, například dioda FFSH1065B-F085 s U_RRM 650 V a I_F 10 A. Nevýhodou je vyšší cena a potřeba přesného návrhu chlazení.

Zenerovy a kapacitní diody (varikapy)

Zenerovy diody se používají pro stabilizaci napětí v závěrném směru. Pracují v režimu řízeného průrazu při zenerově napětí U_Z, které se pohybuje přibližně od 3 do 50 V. Maximální proud I_ZMAX je limitován tepelnou ztrátou, která nesmí překročit součin U_Z × I_ZMAX, aby nedošlo k poškození. U diod s U_Z nižším než 6 V je průraz pozvolnější, což ovlivňuje přesnost stabilizace.

Kapacitní diody, známé jako varikapy, mění kapacitu podle velikosti závěrného napětí. Typický varikap FV1043 má maximální závěrné napětí U_BV 5 V a kapacitní rozsah 5-20 pF při frekvenci 1 MHz. Jsou využívány v ladicích obvodech a vysokofrekvenčních aplikacích v rozsahu 1 MHz až 500 MHz.

Tip: Častou chybou je nesprávné zapojení polarity usměrňovací diody, které způsobí nefunkčnost nebo poškození obvodu. Pro napájecí zdroje s vysokými proudy doporučuji volit výkonové diody s dostatečným chlazením, zatímco pro vysokofrekvenční a nízkonapěťové aplikace jsou vhodnější Schottkyho nebo SiC diody.

Výběr správného typu usměrňovací diody závisí na požadavcích obvodu, jako jsou maximální proud, frekvence, úbytek napětí a provozní napětí. Zohlednění těchto parametrů zajistí optimální funkci a dlouhou životnost elektronických zařízení.

Principy usměrňování a zapojení diod v obvodech

Usměrňovací diody slouží k přeměně střídavého proudu (AC) na jednosměrný (DC). Základní způsoby usměrnění rozlišujeme podle toho, zda propouští jednu nebo obě půlvlny střídavého signálu. Následující podkapitoly přibližují princip jednopolárního a dvoucestného usměrnění včetně základních schémat zapojení.

Jednocestné usměrnění

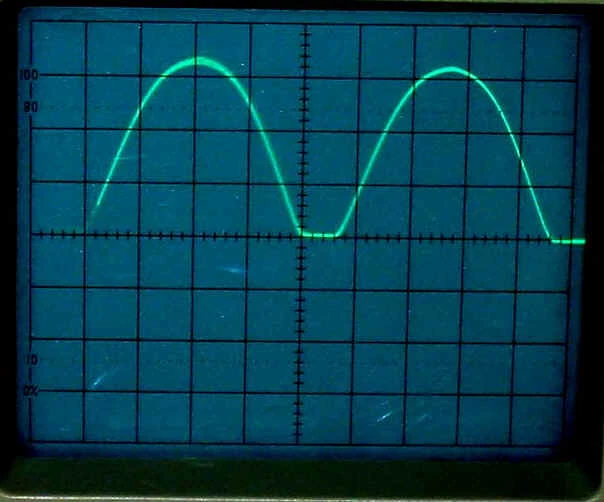

Jednocestné usměrnění využívá jedinou usměrňovací diodu, která propouští pouze kladnou půlvlnu střídavého proudu. Během kladné půlvlny dioda vede, čímž umožní průchod proudu do zátěže, zatímco během záporné půlvlny dioda blokuje proudění. Výsledkem je pulsující jednosměrný proud, který však není plynulý. Efektivní hodnota napětí po jednopolárním usměrnění je přibližně polovinou amplitudy vstupního napětí (U_ef = U_m / 2), což představuje snížení dostupné energie. Pro správné zapojení usměrňovací diody je třeba dodržet správnou polaritu – katoda směřuje k zápornému pólu, anoda k vstupnímu AC signálu. Tento typ usměrnění najde uplatnění tam, kde není kritická hladkost výstupního napětí, například v jednoduchých napájecích zdrojích.

Dvoucestné usměrnění (Graetzovo zapojení)

Dvoucestné usměrnění využívá Graetzovo zapojení, které sestává ze čtyř usměrňovacích diod uspořádaných do můstku. Tento můstek umožňuje využití obou půlvln střídavého proudu – jak kladné, tak záporné. Diodový můstek přepólovává záporné půlvlny tak, aby výsledný proud byl jednosměrný a pulsoval pouze kladně. Díky tomu se efektivní hodnota napětí zvyšuje přibližně na hodnotu U_ef = U_m / √2, což je významný nárůst oproti jednopolárnímu usměrnění. Graetzovo zapojení se používá v moderních napájecích zdrojích, kde je požadována vyšší efektivita a hladší průběh výstupního napětí. Mezi běžné usměrňovací diody patří například 1N4007, které v takových zapojeních spolehlivě pracují. Při sestavování je nutné dbát na správné orientace diod podle schématu usměrňovací diody zapojení, aby diodový můstek fungoval správně.

Tip: Častou chybou při zapojování Graetzova můstku je nesprávná polarita diod, která vede k zkratu a poškození komponent. Pro koho se to hodí: usměrňovač s Graetzovým můstkem je vhodný pro napájení elektroniky s vyšší spotřebou, naopak jednoduché jednopolární usměrnění se hodí pro malé a méně náročné aplikace.

Správné zapojení usměrňovací diody a nejčastější chyby

Usměrňovací dioda je polovodičová součástka, která propouští elektrický proud pouze jedním směrem díky své polaritě. Pro správné usměrňovací dioda zapojení je zásadní správné určení polarity – anoda (kladný vývod) musí být připojena na kladný pól zdroje a katoda (záporný vývod, označená proužkem) na záporný pól. Přepólování diody vede k blokaci proudu a tím i k nefunkčnosti celého obvodu.

Jak poznat správnou polaritu u usměrňovací diody při zapojení

Nejjednodušší způsob, jak určit polaritu usměrňovací diody, je hledat na jejím těle označení katody, často vyznačené černým proužkem. Voltampérová charakteristika diody potvrzuje, že při zapojení v propustném směru dioda dovoluje průchod proudu od anody ke katodě. Při opačném zapojení dojde k závěrnému napětí, které dioda nesmí překročit, jinak dojde k jejímu poškození.

Nejčastější chyby při použití usměrňovacích diod

• Přepólování diody v obvodu, které způsobuje zablokování proudu a selhání funkce usměrňovače
• Překročení maximálního proudu, například u běžné usměrňovací diody 1N4007, která snese až 1 A trvalého proudu
• Použití nevhodného druhu diody – například Schottkyho dioda je vhodná pro nízkonapěťové aplikace kvůli nižšímu poklesu napětí
• Nedodržení maximálního závěrného napětí, které může způsobit průraz diody
• Nesprávné umístění diody v obvodu, což může ovlivnit její účel a funkci

Tip: Pro snadné rozpoznání polarity a správné zapojení doporučuji použít jednoduchý piktogram nebo značení přímo na desce plošného spoje. Pro spoje napájené z vyšších napětí vybírejte diody s odpovídajícím závěrným napětím a proudovou zatížitelností.

Správné zapojení usměrňovací diody je základním předpokladem pro funkčnost napájecích zdrojů a dalších elektronických obvodů, kde se využívá její schopnost usměrňovat střídavý proud na stejnosměrný. Dodržení polarity a provozních parametrů zajistí dlouhodobou a bezpečnou funkci zařízení.

Dynamické vlastnosti, vliv teploty a filtrace po usměrnění

Dynamické vlastnosti usměrňovacích diod a jejich citlivost na teplotu významně ovlivňují kvalitu a stabilitu usměrněného napětí. Po usměrnění je potřeba použít filtrační prvky, které odstraní nežádoucí pulzace a zajistí hladký stejnosměrný proud vhodný pro napájecí zdroje a další elektroniku.

Doba zotavení a kapacitní efekty

Doba zotavení je časový interval, během kterého usměrňovací dioda přechází z vodivého do nevodivého stavu. U klasických diod, jako je usměrňovací dioda 1N4007, může trvat až několik mikrosekund, což omezuje rychlost přepínání a ovlivňuje účinnost v rychlých obvodech. Schottkyho dioda má oproti tomu mnohem kratší dobu zotavení, což ji předurčuje pro vysokofrekvenční aplikace.

Kapacitní efekty vznikají kvůli vnitřní kapacitě přechodu PN, která se projevuje zejména při rychlých změnách polarity napětí. Tyto efekty mohou způsobovat ztráty a ovlivňovat voltampérovou charakteristiku diody. Proto je nutné při návrhu obvodů brát v úvahu jak dobu zotavení, tak kapacitní jevy, aby nedocházelo k rušení a neefektivnímu usměrnění.

Filtrační prvky po usměrnění

Filtrace po usměrnění se provádí pomocí kondenzátorů a tlumivek, které společně vyhlazují tepavý stejnosměrný proud. Kondenzátory fungují jako zásobníky energie, které vyrovnávají kolísání napětí mezi pulzy. Typické jsou elektrolytické kondenzátory s kapacitou v řádu stovek až tisíců mikrofaradů, které sníží vlnění na úroveň několika milivoltů.

Tlumivky, neboli indukčnosti, slouží k omezení změn proudu a zabraňují průchodu vysokofrekvenčních složek. Často se používají ve spojení s kondenzátory v LC filtrech, což výrazně zlepšuje kvalitu výstupního napětí. Volba filtračních prvků závisí na konkrétním zapojení usměrňovací diody a požadavcích na stabilitu a hladkost napájení.

• Kondenzátor vyhlazuje napěťové pulzy po usměrnění
• Tlumivka omezuje proudové změny a potlačuje vysokofrekvenční rušení
• Správná filtrace zlepšuje stabilitu a životnost elektronických součástek

Tip: Vliv teploty na parametry usměrňovací diody je často podceňován. Vyšší teplota zvyšuje proudovou propustnost, ale zároveň snižuje spolehlivost a zkracuje životnost diody. Proto je vhodné diody umisťovat do dobře větraných prostor nebo používat chladiče.

Odborná rada: Při zapojení usměrňovací diody dbejte na správnou polaritu a respektujte dobu zotavení, jinak mohou vznikat přehřátí nebo rušení v obvodu. Pro aplikace s vysokou frekvencí preferujte Schottkyho diody kvůli jejich nízkému napěťovému úbytku a rychlé odezvě.

Moderní využití usměrňovacích diod a alternativy

Moderní usměrňovací diody nacházejí uplatnění nejen v klasickém usměrňování střídavého proudu, ale také v ochraně citlivých obvodů či spínacích aplikacích. Jejich volba a správné zapojení výrazně ovlivňují spolehlivost napájecích zdrojů i dalších elektronických zařízení.

Ochrana a spínání

Usměrňovací diody se běžně používají jako ochranné prvky proti přepětí, například v paralelním zapojení s cívkami relé nebo motorů, kde zabrání poškození obvodu při náhlém vypnutí proudu. Zenerova dioda často doplňuje usměrňovací diodu v roli stabilizátoru napětí. Díky rychlé reakci na změny polarity a schopnosti vést proud jen jedním směrem usměrňovací dioda 1N4007 chrání součástky před zpětným proudem a zkratem.

V oblasti spínání jsou usměrňovací diody využívány k usměrňování pulzních signálů nebo jako součást ochranných cest před napěťovými špičkami. Schottkyho dioda se díky nízkému úbytku napětí využívá v napájecích zdrojích s vysokou účinností. Správné usměrňovací dioda zapojení musí respektovat polaritu – anoda k plusu a katoda k mínusu v DC obvodech.

• Ochrana před zpětným proudem v indukčních zátěžích
• Plynulé spínání v pulzních a impulsních obvodech
• Minimalizace energetických ztrát použitím Schottkyho diod

Srovnání s tyristory a tranzistory

Tyristor představuje alternativu k usměrňovací diodě, zejména v oblastech řízení velkých výkonů a frekvenčního spínání. Na rozdíl od usměrňovací diody má tyristor schopnost udržet vodivý stav po sepnutí, což jej činí vhodným pro regulaci výkonu v průmyslových aplikacích. Nicméně jeho ovládání a vypínání je složitější než u diod.

Tranzistor nabízí oproti usměrňovací diodě aktivní řízení proudu a napětí, což umožňuje přesnější spínání a zesílení signálu. Z hlediska účinnosti je však tranzistor náročnější na řízení a jeho zapojení bývá komplexnější. Usměrňovací dioda se proto často využívá pro jednoduché a spolehlivé usměrnění a ochranu, zatímco tranzistory a tyristory najdou uplatnění tam, kde je potřeba aktivní řízení a regulace.

• Tyristor pro řízení a udržení proudu ve výkonových obvodech
• Tranzistor pro aktivní spínání a zesílení signálu
• Usměrňovací dioda pro pasivní usměrnění a ochranu s jednoduchým zapojením

Tip: Při výběru prvku vždy zvažte, zda potřebujete pasivní ochranu nebo aktivní řízení, abyste předešli zbytečné složitosti a energetickým ztrátám.

Časté dotazy (FAQ) k usměrňovacím diodám

Otázka: Co je to usměrňovací dioda a jaký je její hlavní účel?

Usměrňovací dioda je polovodičová součástka s PN přechodem, která propouští elektrický proud pouze jedním směrem. Jejím hlavním účelem je usměrnění střídavého proudu na stejnosměrný v napájecích zdrojích a dalších elektronických obvodech.

Otázka: Jaký je princip činnosti usměrňovací diody?

Princip činnosti spočívá v propouštění proudu, pokud je dioda připojena v propustném směru (anoda kladná vůči katodě). V závěrném směru dioda prakticky nevede, což umožňuje usměrnění střídavého signálu.

Otázka: Jaká je voltampérová charakteristika diody?

Voltampérová charakteristika ukazuje, že u křemíkových diod začíná významný průchod proudu při napětí kolem 0,6 až 0,7 V. Pod tímto napětím je proud velmi malý, téměř zanedbatelný.

Otázka: Jak správně zapojit usměrňovací diodu?

Diodu zapojte tak, aby proud vstupoval do anody a odcházel z katody. Správná polarita zajišťuje funkční usměrnění, přepólování diody způsobí, že obvod nebude fungovat.

Otázka: Jaké jsou nejčastější chyby při použití usměrňovacích diod?

Časté chyby zahrnují přepólování diody, překročení maximálního povoleného proudu a nedostatečné chlazení výkonových diod, což často vede k jejich přehřátí a poškození.

Otázka: Jaký vliv má teplota na provoz usměrňovacích diod?

Vyšší teplota zvyšuje saturační proud a odpor diody, což může vést k tepelnému přetížení. U výkonových diod je proto nezbytné zajistit vhodné chlazení.

Otázka: Co jsou filtrační prvky po usměrnění a jak fungují?

Po usměrnění se používají kondenzátory a tlumivky k vyhlazení pulsujícího stejnosměrného napětí. Kondenzátory s kapacitou 10 až 1000 µF ukládají energii, tlumivky s indukčností v řádu milihenrů omezují změny proudu.

Otázka: Jaké jsou výhody Schottkyho diod oproti klasickým usměrňovacím diodám?

Schottkyho diody mají nižší úbytek napětí (0,1-0,3 V) a rychlejší spínání, což zvyšuje účinnost při vysokých frekvencích. Nevýhodou je nižší maximální závěrné napětí.

Otázka: Jaké jsou příklady běžných usměrňovacích diod na trhu?

Mezi nejpoužívanější patří usměrňovací dioda 1N4007 s maximálním proudem 1 A a závěrným napětím 1000 V, dále Schottky BAT42 a výkonnější SiC diody.

Otázka: Jak poznat správnou polaritu usměrňovací diody?

Polarita je na diodě označena páskem na katodě. Pro správné zapojení musí být anoda připojena ke kladnému pólu a katoda k zápornému.

Otázka: Jaký je princip jednopolárního usměrnění?

Jednocestné usměrnění používá jednu diodu k propouštění pouze kladné půlvlny střídavého proudu, výsledkem je pulzující stejnosměrné napětí s efektivní hodnotou přibližně polovinou maximální hodnoty.

Otázka: Jaké jsou dynamické vlastnosti usměrňovacích diod?

Doba zotavení je čas, který dioda potřebuje k ukončení vedení po změně polarity. Tento parametr ovlivňuje vhodnost diody pro vysokofrekvenční aplikace.

Otázka: Jaké jsou nevýhody výkonových diod?

Výkonové diody mají vyšší úbytek napětí (cca 1 V), vyžadují chlazení a jsou větší a dražší, což může zkomplikovat návrh kompaktních a efektivních napájecích zdrojů.

Otázka: Jakou roli hrají kapacitní diody (varikapy)?

Kapacitní diody mění kapacitu podle přiloženého napětí a slouží jako ladicí prvky v obvodech s vysokou frekvencí, například v rádiových přijímačích.

Otázka: Jak se používají usměrňovací diody v ochraně obvodů?

Používají se k zabránění zpětných proudů a přepětí, čímž chrání citlivé elektronické komponenty před poškozením způsobeným nesprávným zapojením nebo indukovanými napětími.
