Správný postup měření napětí v zásuvce multimetrem krok za krokem
Měření napětí v zásuvce pomocí multimetru patří mezi základní dovednosti každého, kdo pracuje s elektřinou. Správné nastavení multimetru na AC napětí a správné zapojení měřících sond zajistí přesné výsledky a zároveň bezpečnost při práci. Dodržení několika jednoduchých pravidel ochrání před riziky spojenými s elektrickým proudem.
Co si zapamatovat
- Standardní napětí v české zásuvce je 230 V střídavého proudu s přípustnou odchylkou ±10 %, tedy 207-253 V.
- Multimetr nastavte na měření střídavého napětí (AC) s rozsahem alespoň 250 V, ideálně 600 nebo 750 V.
- Černý měřící kabel zapojte do svorky COM, červený do svorky V pro napětí, nikdy ne do svorky pro měření proudu.
- Při měření nezasahujte do kovových částí sond a nepoužívejte přístroj v mokrém prostředí kvůli bezpečnosti.
- Naměřené napětí mimo rozsah 207-253 V signalizuje možné poruchy v elektroinstalaci a vyžaduje odbornou kontrolu.
Jak nastavit multimetr pro měření napětí v zásuvce
Pro správné měření napětí v domácí elektrické zásuvce je nezbytné nastavit multimetr na střídavé napětí (AC) s odpovídajícím rozsahem. Minimální doporučený rozsah je 250 V, přičemž většina multimetrů nabízí rozsahy 600 V nebo 750 V, které zajišťují bezpečné a přesné měření v zásuvkách s napětím 230 V s tolerancí ±10 %. Správné nastavení rozsahu a funkce automatického rozsahu usnadňují měření a minimalizují riziko poškození přístroje.
Jak nastavit multimetr na střídavé napětí AC
Multimetr nastavte na měření střídavého napětí, které je označeno symbolem V~. Tento režim je určený pro kontrolu napětí v zásuvkách, kde se používá střídavý proud. Doporučený rozsah měření by měl být minimálně 250 V, protože standardní napětí v domácí zásuvce je 230 V. Pro větší bezpečnost volte rozsah 600 V nebo 750 V, jež poskytují dostatečnou rezervu a chrání měřicí přístroj před přetížením. Některé přístroje disponují funkcí automatického rozsahu, která sama zvolí vhodný rozsah měření, což výrazně usnadňuje práci a eliminuje chyby při nastavování.
Význam správného rozsahu měření pro bezpečnost
Nastavení správného rozsahu měření je zásadní nejen pro přesnost výsledku, ale i pro bezpečnost při práci s elektrickou zásuvkou. Pokud zvolíte příliš nízký rozsah, může dojít k poškození multimetru nebo k nebezpečným situacím během měření. Rozsah 600 V nebo 750 V je vhodný pro měření napětí v zásuvce s nominálním napětím 230 V a zohledňuje i jeho možné výkyvy dle normy ČSN EN 50160. Dodržení těchto hodnot minimalizuje riziko poruchy přístroje a zároveň chrání uživatele. Pro bezpečné měření také dbejte na správné zapojení měřících sond a dodržujte základní pravidla bezpečnosti měření napětí.
Doporučení pro správné nastavení multimetru:
- Nastavte režim na střídavé napětí (symbol V~)
- Zvolte rozsah měření minimálně 250 V, ideálně 600 V nebo 750 V
- Využijte automatický rozsah, pokud ho multimetr nabízí
- Pečlivě zapojte měřící sondy podle polarit a návodu výrobce
- Dodržujte normu ČSN EN 50160 a bezpečnostní zásady měření napětí
Správné připojení měřících sond multimetru při měření napětí
Správné připojení měřících sond je nezbytné pro bezpečné a přesné měření napětí v zásuvce. Při kontrole napětí multimetr vyžaduje správné zapojení kabelů a pečlivé zasunutí sond do zásuvky, aby nedošlo k poškození přístroje nebo úrazu elektrickým proudem.
Kam správně připojit měřící sondy multimetru
Černý měřící kabel připojte do svorky COM, která slouží jako společný referenční vstup pro všechna měření. Červený kabel zapojte do svorky označené V (případně VΩHz), určené pro měření napětí, odporu a frekvence. Nikdy nepřipojujte červený kabel do svorky pro měření proudu (A nebo mA), protože by to mohlo způsobit poškození multimetru nebo nebezpečné zkratové stavy. Pro měření napětí v zásuvce nastavte multimetr na střídavé napětí (AC, symbol V~) s rozsahem minimálně 250 V, ideálně 600 V nebo 750 V, aby byl rozsah bezpečně nad standardním napětím 230 V ±10 % dle normy ČSN EN 50160 (207-253 V). Pokud multimetr nemá automatický rozsah, zvolte rozsah ručně vždy větší než očekávaná hodnota.
Jak bezpečně zasunout sondy do zásuvky

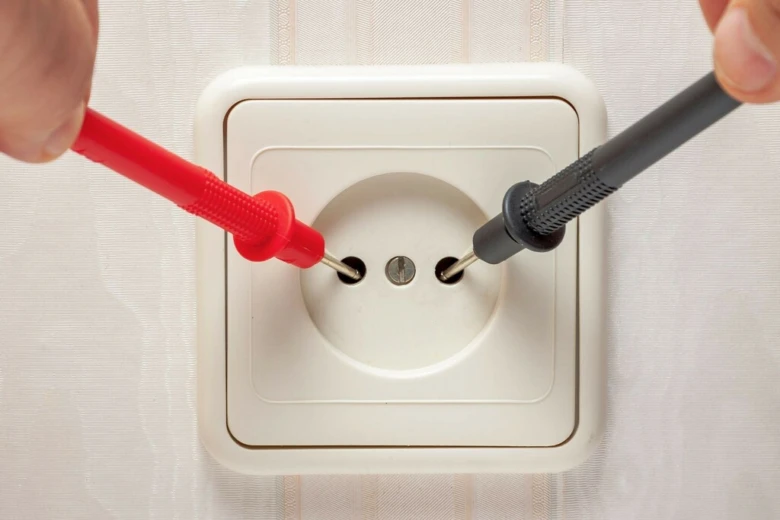

Sondy zasunujte do zásuvky opatrně, přičemž červenou sondu umístěte do otvoru fáze (obvykle pravý nebo levý podle typu zásuvky), černou sondu do neutrálu. Nikdy se nedotýkejte kovových částí sond během měření a držte je za izolované rukojeti s nepoškozenou izolací. Sondy nesmí být zasunuty příliš hluboko, aby nedošlo ke zkratu mezi otvory nebo kontaktu s vnitřními vodiči zásuvky. Správný úhel a pevný kontakt sond zajistí přesné měření napětí bez rizika poškození přístroje či úrazu elektrickým proudem. Při práci dbejte na bezpečnostní opatření: měřte pouze v suchém prostředí, před měřením zkontrolujte stav izolace kabelů a sond a nikdy neměňte nastavení multimetru během probíhajícího měření.
Tip: Častou chybou je připojení červené sondy do svorky pro měření proudu, což může vést k poškození multimetru i nebezpečnému zkratu. Pro koho se měření hodí: domácí uživatelé a elektrikáři s odpovídající znalostí bezpečnosti. Pro koho není vhodné: laikové bez základních znalostí elektrotechniky, u nichž hrozí riziko úrazu.
Dodržování správného připojení sond a bezpečnostních pravidel zajistí spolehlivé a přesné měření napětí v zásuvce podle platné normy ČSN EN 50160.
Postup měření napětí v zásuvce krok za krokem
Při měření napětí v zásuvce multimetrem je nutné dodržet správný postup a bezpečnostní pravidla. Následující návod popisuje, jak změřit napětí v zásuvce krok za krokem, včetně nastavení přístroje, zapojení měřících sond a interpretace výsledků.
Příprava multimetru
Pro měření napětí v zásuvce nastavte multimetr na střídavé napětí (AC) v rozsahu odpovídajícím běžné síťové hodnotě, tedy minimálně do 250 V. Zkontrolujte stav měřicích sond, zda nejsou poškozené a správně izolované. Dodržujte normu ČSN EN 50160 týkající se kvality napětí a rozsahu měření napětí u domácí elektroinstalace.
Připojení sond
Černý kabel zapojte do svorky COM, která slouží jako společný vodič, a červený kabel do svorky označené V pro měření napětí. Při měření napětí v zásuvce opatrně zasuňte sondy do dvou otvorů zásuvky tak, aby nedošlo ke kontaktu rukou se živými částmi. Bezpečnost měření napětí je zásadní pro ochranu před úrazem elektrickým proudem.
Odečet hodnoty a ukončení měření
Naměřená hodnota napětí by měla být v rozsahu 207-253 V, což odpovídá běžné hodnotě v české domácí síti. Pokud je napětí mimo tento rozsah, může to indikovat problém v elektroinstalaci. Po odečtení hodnoty bezpečně vytáhněte sondy ze zásuvky a vypněte multimetr, aby nedošlo k nežádoucímu vybíjení baterie. Dodržení těchto zásad zajistí bezpečné a přesné měření napětí zásuvka multimetrem.
- Nastavte multimetr na AC napětí v rozsahu do 250 V.
- Zapojte černý kabel do COM a červený do V.
- Opatrně zasuňte sondy do zásuvky.
- Odečtěte hodnotu na displeji v rozsahu 207-253 V.
- Bezpečně odpojte sondy a vypněte multimetr.
Bezpečnostní opatření při měření napětí multimetrem
Při měření napětí v zásuvce je bezpečnostní opatření klíčové pro ochranu před úrazem elektrickým proudem a poškozením přístroje. Multimetr nastavte vždy na měření střídavého napětí (AC, symbol V~) s rozsahem minimálně 250 V, ideálně 600 V nebo 750 V podle typu přístroje. Pokud multimetr nemá automatický rozsah, zvolte ručně vždy vyšší hodnotu než očekávaných 230 V, tedy například 750 V.
Měřící sondy zapojte správně: černý vodič do svorky COM, červený do svorky označené V (ne do svorky pro měření proudu A nebo mA). Při zasouvání sond do zásuvky dbejte na to, abyste se nedotýkali kovových částí sond a drželi je pouze za izolaci. Obvyklé zapojení sond je červená sonda do pravého otvoru zásuvky, černá do levého, ale vždy respektujte polaritu a bezpečnostní pokyny výrobce multimetru.
Měření provádějte pouze v suchém prostředí, bez vlhkosti a deště. Před započetím zkontrolujte neporušenost izolace sond a kabelů, protože poškozené vodiče mohou způsobit zkrat nebo úraz. Nikdy během měření neměňte nastavení multimetru, aby nedošlo k nesprávnému odečtu nebo poškození přístroje.
Používejte ochranné pomůcky, jako jsou izolační rukavice s minimálním izolačním odporem 10 000 Ω a boty s protiskluzovou podrážkou, které snižují riziko úrazu. Pokud si nejste jisti stavem elektrické instalace nebo správností měření, obraťte se na kvalifikovaného elektrikáře.
Naměřené napětí by mělo být v rozsahu 207-253 V podle normy ČSN EN 50160. Hodnoty mimo tento rozsah signalizují možné problémy v síti, například pod 200 V může být špatný vodič či přechodový odpor, což představuje riziko požáru. Při dlouhodobém měření dbejte na pravidelnou kalibraci multimetru pro zachování přesnosti.
Tip: Častou chybou je zapojení červené sondy do svorky pro měření proudu (A, mA), což může vést k poškození multimetru nebo úrazu. Pro koho se měření hodí: domácí uživatelé s kvalitním digitálním multimetrem a základní znalostí elektrotechniky. Pro koho NE: osoby bez zkušeností s elektřinou, u nichž hrozí riziko nesprávného zapojení a úrazu – v takovém případě doporučuji kontaktovat odborníka.
Interpretace naměřených hodnot napětí v zásuvce
Napětí v zásuvce by mělo odpovídat normě ČSN EN 50160, která stanovuje standardní rozsah 207-253 V pro běžnou domácí síť. Při měření napětí multimetrem je nutné správně nastavit rozsah měření napětí AC a bezpečně zapojit měřicí sondy do zásuvky. Naměřené hodnoty pod 210 V signalizují nízké napětí, což může způsobit pomalejší start spotřebičů a přehřívání jejich motorů. Naopak napětí nad 250 V představuje vysoké napětí, které urychluje opotřebení elektroniky a zkracuje životnost zařízení. Napětí pod 200 V je kritické a zvyšuje riziko požáru kvůli nadměrnému proudovému zatížení a selhání ochranných prvků.
Podrobný návod na interpretaci naměřených hodnot
| Naměřené napětí (V) | Význam | Možné důsledky |
|---|---|---|
| 207-253 | Normální rozsah dle ČSN EN 50160 | Bez problémů, spotřebiče fungují správně |
| 200-210 | Nízké napětí | Pomalejší start, přehřívání motorů |
| Pod 200 | Kriticky nízké napětí | Riziko požáru, poruchy ochrany |
| Nad 250 | Vysoké napětí | Opotřebení elektroniky, zkrácení životnosti |
Při měření napětí v zásuvce multimetrem správně dbejte na nastavení rozsahu a bezpečnost měření napětí, aby výsledky byly přesné a interpretace spolehlivá.
Doporučení pro měření napětí v zásuvkách s ochranným kolíkem
Při měření napětí v zásuvce s ochranným kolíkem je klíčové správně rozlišit fázový, neutrální a ochranný vodič. Fázový vodič nese střídavé napětí vůči neutrálnímu vodiči, zatímco ochranný kolík by nikdy neměl být pod napětím. Nesprávné zapojení měřicích sond může vést k úrazu elektrickým proudem nebo k poškození přístroje.
Jak správně měřit střídavé napětí v zásuvce multimetrem
- Nastavte multimetr na měření střídavého napětí (AC) v rozsahu odpovídajícím hodnotě sítě (obvykle 200 V nebo více podle normy ČSN EN 50160).
- Připojte černou (COM) sondu do ochranného kolíku nebo neutrálního otvoru zásuvky.
- Červenou sondu přiložte k fázovému otvoru zásuvky, kde by mělo být maximální napětí (přibližně 230 V).
- Pro kontrolu správnosti zapojení změřte napětí mezi ochranným kolíkem a neutrálním vodičem – zde by napětí mělo být blízké nule.
- Vždy dodržujte bezpečnost měření napětí a používejte vhodné izolační pomůcky.
Tip: Častá chyba spočívá v zaměnění fázového a ochranného vodiče, což může způsobit nebezpečné situace. Tento postup se hodí pro kontrolu funkčních zásuvek v domácnostech, ale není vhodný pro práci s průmyslovými rozvody bez odborné kvalifikace.
FAQ – Časté dotazy k měření napětí v zásuvce multimetrem
Otázka: Jak správně nastavit multimetr pro měření napětí v zásuvce?
Nastavte multimetr na střídavé napětí (AC) s označením V~ a rozsah minimálně 250 V, ideálně 600 nebo 750 V. Tento rozsah zajistí bezpečné měření běžného napětí v zásuvce.
Otázka: Kam zapojit měřící sondy multimetru při měření napětí v zásuvce?
Černý vodič zapojte do svorky COM, červený do svorky označené V. Nikdy nezapojujte červenou sondu do svorky určené pro měření proudu, mohlo by dojít k poškození přístroje.
Otázka: Jak bezpečně změřit napětí v zásuvce?
Provádějte měření v suchém prostředí, nedotýkejte se kovových částí sond a zkontrolujte, zda jsou sondy i kabely neporušené. Nepoužívejte multimetr s poškozenou izolací.
Otázka: Jaký je normální rozsah napětí v zásuvce v ČR?
Podle normy ČSN EN 50160 je standardní napětí 230 V s přípustnou odchylkou ±10 %, tedy 207 až 253 V.
Otázka: Co znamená, když naměřím napětí pod 210 V?
Napětí pod touto hodnotou může způsobovat nestabilní chod spotřebičů nebo jejich přehřívání, což signalizuje možné závady v elektroinstalaci.
Otázka: Jak poznat, zda zásuvka funguje správně měřením napětí?
Správně fungující zásuvka vykazuje hodnoty v rozsahu 207-253 V. Hodnoty mimo tento interval ukazují na poruchu nebo špatné zapojení.
Otázka: Mohu měnit nastavení multimetru během měření?
Ne, během měření nikdy neměňte nastavení multimetru, mohlo by to vést k poškození přístroje nebo úrazu elektrickým proudem.
Otázka: Co dělat, když naměřím napětí mimo normu?
Ukončete měření a kontaktujte kvalifikovaného elektrikáře, který provede kontrolu a případnou opravu elektroinstalace.
Otázka: Jak používat funkci NCV u multimetru?
Funkce NCV umožňuje bezkontaktní detekci napětí. Multimetr při přiblížení k živému vodiči vydá zvukový nebo světelný signál, což usnadňuje rychlou kontrolu.
Otázka: Jak často bych měl kalibrovat multimetr?
Kalibraci provádějte pravidelně podle doporučení výrobce, obvykle jednou za 1 až 2 roky, aby byla zajištěna přesnost měření.
Otázka: Jak správně měřit napětí v zásuvce s ochranným kolíkem?
Měřte napětí mezi fází a neutrálem a také mezi fází a ochranným kolíkem. Ochranný kolík by neměl být pod napětím.
Otázka: Jaké příkony spotřebičů by neměly být zapojeny přes prodlužku?
Spotřebiče s příkonem nad 1000 W, jako varná konvice, mikrovlnná trouba nebo elektrický ohřívač, by měly být zapojeny přímo do zásuvky.
Otázka: Jak postupovat při podezření na nebezpečné zapojení zásuvky?
Okamžitě přestaňte zásuvku používat a obraťte se na odborníka. Nesprávné zapojení může způsobit úraz nebo požár.
Otázka: Jaké jsou základní bezpečnostní pomůcky při měření napětí?
Používejte izolační rukavice, měřte v suchém prostředí a vždy zkontrolujte stav izolace měřících sond před použitím.
Otázka: Je možné měřit proud v zásuvce stejným postupem jako napětí?
Ne, měření proudu vyžaduje přerušení obvodu a zapojení multimetru do série, což je komplikovanější a vyžaduje zvýšenou opatrnost.
Návod na použití multimetru k měření napětí v zásuvce
Postup měření napětí v zásuvce multimetrem krok za krokem začíná správným nastavením multimetru na AC napětí, pokračuje zapojením sond do správných svorek a končí opatrným vložením sond do zásuvky. Bezpečnost měření napětí je klíčová, proto vždy dodržujte doporučená pravidla a používejte vhodné ochranné pomůcky.
