Metody měření izolačního odporu: normy, postupy a praktické tipy

Měření izolačního odporu představuje klíčový proces pro ověření bezpečnosti a funkčnosti elektrických zařízení v souladu s platnými normami měření izolace. Správná interpretace parametrů, jako je polarizační index či hodnoty odporu zemnění, umožňuje včasnou detekci degradace dielektrika a předchází vzniku nebezpečných poruchových stavů.

Jaké jsou základní metody měření izolačního odporu?

Základní metody měření izolačního odporu spočívají v aplikaci definovaného stejnosměrného napětí na izolovaný obvod a následném vyhodnocení protékajícího proudu. Pro tyto účely se používá kalibrovaný měřicí přístroj, nejčastěji označovaný jako megohmmetr, který generuje zkušební napětí v rozsahu od 50 V až do 5000 V. Podle normy VDE 0100-410 se standardní měření provádí při proudu 1 mA a doba měření 60 sekund zajišťuje stabilizaci nabíjecích proudů izolačních materiálů.

Při diagnostice elektrických strojů se vedle základního měření využívá také stanovení polarizačního indexu. Ten vypočtete jako poměr mezi hodnotami odporu naměřenými v čase 10 minut a 1 minuty. Tato hodnota vám poskytne přesnější informaci o stavu izolace než jednorázový test.

• Metody měření izolačního odporu kabelů a motorů vyžadují odpojení všech citlivých elektronických prvků před zahájením zkoušky.
• Správné nastavení testovacího napětí odpovídá jmenovitému napětí měřeného zařízení dle příslušné normy.
• Pravidelné zkoušení izolačního odporu podle zkušebních norem včas odhalí degradaci dielektrika.

Odborná rada: Častá chyba spočívá v měření při připojených svodičích přepětí nebo kondenzátorech, které zkreslují výslednou hodnotu odporu. Měření se hodí pro preventivní údržbu rozvodů, avšak není vhodné pro testování polovodičových součástek, které by vysoké stejnosměrné napětí trvale poškodilo.

Jaké normy upravují měření izolačního odporu?

Při každém měření izolačního odporu se musíte řídit platnými předpisy, které zajišťují bezpečnost měření a opakovatelnost výsledků. Zkušební normy stanovují přesný postup, jakým se provádí revize elektrických instalací a zkoušení izolačního odporu. Základní technické požadavky na měřicí přístroje, jako je megohmmetr, definuje norma PN-EN 61557-5, která se primárně zaměřuje na odpor zemnění a ochranu před úrazem elektrickým proudem.

Pro samotnou instalaci je klíčová norma PN HD 60364-6:2016-07. Tato norma určuje, že zkušební napětí musí být vyšší než jmenovité napětí obvodu, aby bylo možné spolehlivě posoudit izolační materiály. Důležitým parametrem je také doba měření, kterou norma VDE 0100-410 stanovuje na 60 sekund pro dosažení stabilní hodnoty.

Odborná rada: Častá chyba při měření izolačního stavu spotřebičů spočívá v ignorování vlivu připojené elektroniky. Před zahájením měření vždy odpojte citlivá zařízení, jinak hrozí jejich poškození vysokým zkušebním napětím. Metody měření izolačního odporu kabelů a motorů se hodí pro údržbáře a revizní techniky, zatímco pro běžné uživatele bez elektrotechnické kvalifikace je tento postup nevhodný a nebezpečný. U motorů navíc sledujte polarizační index, který napoví o celkovém stavu izolace lépe než jednorázové měření.

Jak správně provádět měření izolačního odporu – postup krok za krokem

Správné provedení měření izolačního odporu vyžaduje přesný postup, aby nedošlo k poškození měřeného zařízení ani ohrožení obsluhy. Následující návod na měření izolačního odporu krok za krokem reflektuje platné normy měření izolace a zajišťuje validní výsledky.

Příprava zařízení a bezpečnost

Dodržování bezpečnostních pravidel je při práci s vysokým napětím naprostou prioritou. Před zahájením měření izolačního odporu elektrických zařízení musí být objekt zcela odpojen od napájecí sítě a zajištěn proti neúmyslnému zapnutí. Následně proveďte vybití všech kapacitních nábojů.

1. Odpojení zařízení – kompletní separace od všech napájecích zdrojů a elektronických obvodů citlivých na vysoké napětí.
2. Kontrola uzemnění – ověření, že měřený obvod není spojen se zemí, pokud to není záměrem testu.
3. Očištění izolace – odstranění nečistot a vlhkosti z povrchů svorek, aby nedošlo ke vzniku svodových proudů.

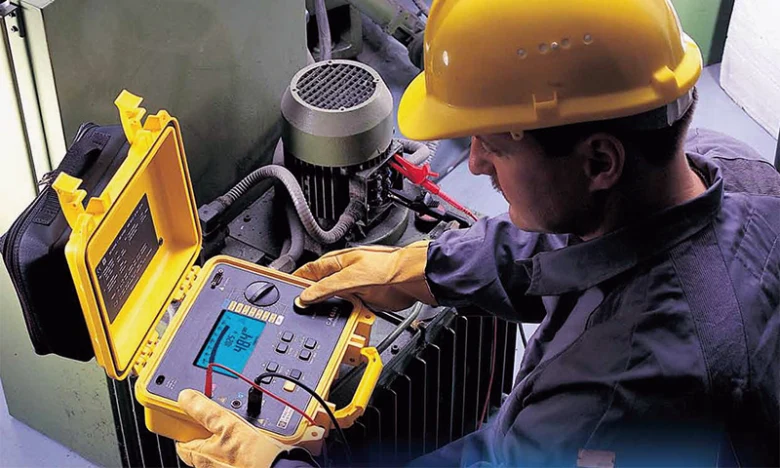

Použití měřicího přístroje a měření

Pro správné měření použijte kalibrovaný megohmmetr, který generuje potřebné stejnosměrné napětí. Měřicí přístroj připojte k aktivním částem a ochrannému vodiči, případně mezi jednotlivé fáze navzájem.

1. Nastavení napětí – volba testovacího napětí podle jmenovité hodnoty zařízení, obvykle 250 V, 500 V nebo 1000 V.
2. Aplikace napětí – spuštění měření a udržení testovacího napětí po dobu 60 sekund.
3. Zápis hodnoty – odečtení výsledného izolačního odporu v megohmech (MΩ) po ustálení hodnoty na konci časového intervalu.

Odborná rada: Častá chyba spočívá v příliš krátké době měření. U velkých elektrických strojů s vyšší kapacitou je doba měření 60 sekund nezbytná pro správné ustálení hodnoty.

Vyhodnocení výsledků a interpretace

Naměřené hodnoty porovnejte s požadavky norem pro dané izolační materiály. Pokud zařízení vykazuje nízký izolační odpor, může být příčinou degradace izolace nebo navlhnutí.

• Polarizační index – poměr hodnot naměřených v čase 10 minut a 1 minuty, který vypovídá o stavu izolace.
• Minimální izolační odpor – hodnota definovaná normou, pod kterou zařízení nesmí být provozováno.

Pozor: Toto měření se hodí pro diagnostiku technického stavu izolace, ale nehodí se pro testování plně elektronických zařízení, kde vysoké testovací napětí může nenávratně poškodit polovodičové součástky.

Jak interpretovat výsledky měření izolačního odporu?

Interpretace naměřených hodnot vyžaduje znalost referenčních kritérií a vnějších podmínek prostředí. Pro správné vyhodnocení stavu izolace se používá megohmmetr a výsledky se porovnávají s normami měření izolace, které definují bezpečnostní limity.

Vliv teploty a vlhkosti na izolační odpor

Základní normy měření izolace stanovují referenční teplotu 25 °C pro vyhodnocení. Pokud je teplota měření vyšší, izolační odpor klesá, protože dochází k nárůstu svodových proudů. Relativní vlhkost v rozmezí 40 až 70 % je ideální, neboť vyšší vlhkost na povrchu zařízení vytváří vodivé cesty, které zkreslují výsledky. Častá chyba: provádění měření při vysoké vlhkosti bez následné teplotní korekce, což vede k falešně nízkým hodnotám.

Dopady různých typů izolačních materiálů

Izolační materiály vykazují odlišné dielektrické vlastnosti, které ovlivňují interpretaci výsledků u motorů a kabelů. Minimální izolační odpor musí dosahovat hodnoty 1000 ohmů na volt jmenovitého napětí. Pro posouzení kvality izolace u točivých strojů sledujte polarizační index (PI), který by měl být vyšší než 2. Tato metoda měření izolačního odporu kabelů a motorů je vhodná pro preventivní údržbu.

Odborná rada: Měření se hodí pro revizní techniky a údržbáře elektrických zařízení, zatímco pro laiky bez kvalifikace a vhodné přístrojové techniky je nevhodné a nebezpečné.

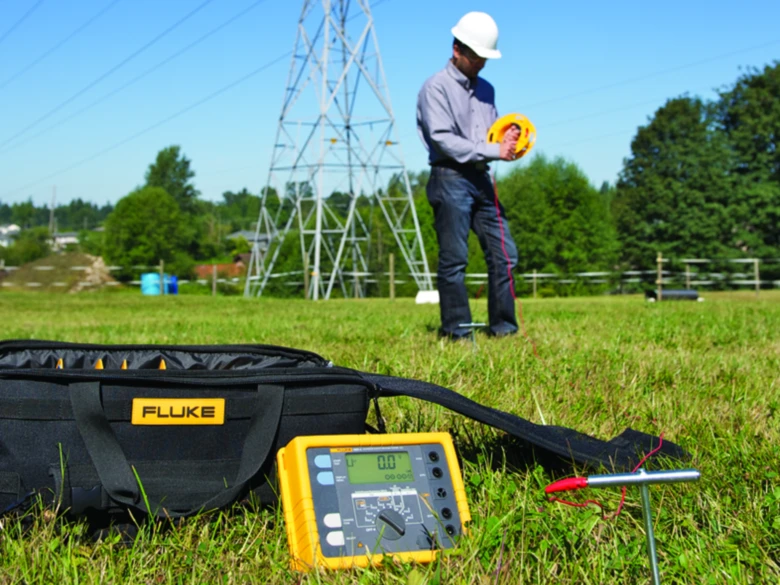

Jak se měří odpor zemnění a jaké jsou metody?

Měření odporu zemnění vyžaduje volbu správné metody s ohledem na typ půdy a lokální podmínky. Přesné měření izolačního odporu a odporu zemnění je klíčové pro bezpečnost elektrických instalací, přičemž výsledky výrazně ovlivňuje aktuální vlhkost a teplota půdy.

Popis 3-vodičové metody měření zemnění

Tato nejrozšířenější metoda využívá měřicí přístroj a dvě pomocné elektrody zabodnuté do země v definované vzdálenosti od uzemňovače. Proud prochází mezi uzemňovačem a proudovou sondou, zatímco napěťová sonda měří úbytek potenciálu. Dodržení geometrického uspořádání sond je nezbytné pro eliminaci vlivu odporu přechodů. Častá chyba spočívá v příliš krátké vzdálenosti sond, což vede k překryvu elektrických polí a zkreslení výsledků měření.

Další metody měření odporu zemnění

Pro specifické aplikace existují alternativní postupy, které umožňují měření odporu zemnění bez nutnosti rozpojování systému:

• 2-vodičová metoda: zjednodušený postup pro kontrolu v místech s již známým referenčním uzemněním.
• 4-vodičová metoda: eliminuje vliv odporu měřicích vodičů, což zvyšuje přesnost u velmi nízkých hodnot odporu.
• Impulsní metoda: využívá se pro ověření chování zemnicí soustavy při průchodu rázových proudů, například při úderu blesku.

Odborná rada: Při měření se vždy ujistěte, že pomocné elektrody mají dostatečný kontakt s půdou; suchá nebo kamenitá zem vyžaduje provlhčení okolí sondy pro snížení přechodového odporu. Tato metoda se hodí pro revize rozsáhlých uzemňovacích soustav, zatímco pro drobné domácí instalace není bez odpovídajícího vybavení vhodná.

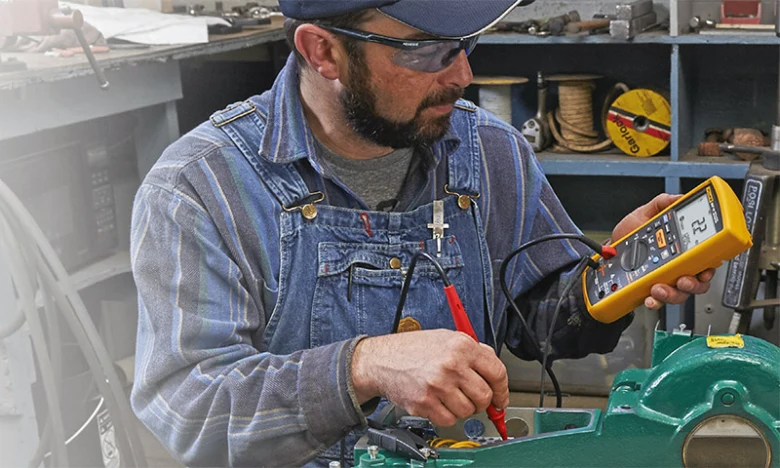

Otázka: Čím se měří izolační odpor?

Izolační odpor se měří megohmmetry nebo digitálními izolačními měřiči, které aplikují stejnosměrné napětí s proudem cca 1 mA a měří odpor během 60 sekund.

Otázka: Jak změřit izolační odpor kabelu?

Postup zahrnuje odpojení kabelu, připojení megohmmetru, aplikaci stejnosměrného napětí po dobu 60 sekund a vyhodnocení naměřené hodnoty podle normy VDE 0100-410.

Otázka: Jak správně měřit izolační odpor ochranného vodiče?

Odpojte zařízení od sítě, připojte měřicí přístroj k ochrannému vodiči, aplikujte stejnosměrné napětí a měřte po dobu 60 sekund. Hodnota by měla odpovídat minimálním normám.

Otázka: Jaké jsou minimální hodnoty izolačního odporu podle norem?

Minimální izolační odpor v průmyslu je 1000 ohmů na volt jmenovitého napětí při teplotě vinutí 25 °C.

Otázka: Jaký vliv má teplota a vlhkost na měření izolačního odporu?

Izolační odpor klesá se zvyšující se teplotou; doporučená teplota měření je 18-25 °C a relativní vlhkost 40-70 % pro spolehlivé výsledky.

Otázka: Co je polarizační index a jak se měří?

Polarizační index je poměr izolačního odporu naměřeného po 10 minutách k hodnotě po 1 minutě měření, což pomáhá vyhodnotit stav izolace.

Otázka: Jaké jsou základní normy pro měření izolačního odporu?

Mezi hlavní normy patří VDE 0100-410 pro dobu měření, PN HD 60364-6:2016-07 pro zkušební napětí a PN-EN 61557-5 pro měření odporu zemnění.

Otázka: Jak se měří odpor zemnění metodou poklesu potenciálu?

Třívodičová metoda používá proudovou a napěťovou sondu umístěné ve správných vzdálenostech od uzemnění, odpor se vypočítá podle Ohmova zákona z poklesu napětí a proudu.

Otázka: Kdy je vhodné měřit odpor zemnění?

Doporučené období je jaro nebo podzim za stabilních povětrnostních podmínek, vyhněte se měření po dešti kvůli zkreslení výsledků.

Otázka: Jak kalibrovat měřicí přístroje pro izolační odpor?

Kalibrace by měla probíhat pravidelně podle výrobce a norem, zahrnuje ověření správnosti měřených hodnot a funkčnosti přístroje.

Otázka: Jaké jsou nejčastější chyby při měření izolačního odporu?

Chyby zahrnují nedodržení doby měření 60 sekund, měření v nevhodných podmínkách teploty a vlhkosti, špatné připojení přístroje a nevyčištěné kontakty.

Otázka: Jak ovlivňuje dlouhodobá degradace izolace výsledky měření?

Dlouhodobá degradace snižuje izolační odpor a polarizační index, což může signalizovat potřebu údržby nebo výměny izolace.

Otázka: Jak dokumentovat výsledky měření izolačního odporu?

Doporučuje se zaznamenat hodnoty, podmínky měření, použitou normu a vyhodnocení výsledků pro další kontrolu a revize.

Otázka: Jaké přístroje jsou nejvhodnější pro měření izolačního odporu motorů?

Používají se digitální megohmmetry s funkcí automatické korekce na teplotu a možností měření polarizačního indexu.

Otázka: Jaké jsou doporučené postupy pro měření izolačního odporu v extrémních podmínkách?

V extrémních podmínkách je nutné zajistit stabilní teplotu a vlhkost, případně použít přístroje s kompenzací vlivu prostředí.

Otázka: Jaký je správný časový interval pro provádění pravidelného měření izolačního odporu?

Doporučuje se měřit izolační odpor minimálně jednou ročně, aby se včas odhalily změny v izolačním stavu zařízení.

Otázka: Jak postupovat při měření izolačního odporu u zařízení s vysokým napětím?

Při měření izolačního odporu u vysokonapěťových zařízení je nutné použít zkušební napětí odpovídající normě ČSN EN 61557-2, obvykle 1000 V nebo více, a zajistit bezpečnostní opatření.

Otázka: Jaký vliv má doba nabíjení přístroje na přesnost měření izolačního odporu?

Doba nabíjení by měla být minimálně 1 minuta, aby se stabilizoval měřený odpor a výsledky byly přesné podle standardních postupů.
