Jak správně připojit třížilový vodič k zásuvce krok za krokem

Připojení třížilového vodiče k zásuvce vyžaduje přesnost a dodržení bezpečnostních pravidel podle platných norem elektroinstalace TN-C. Správné odizolování vodičů a správné zapojení jednotlivých žil zajistí nejen funkčnost, ale i ochranu před úrazem elektrickým proudem. Poradím vám krok za krokem, jak na to bez chyb a s potřebnými nástroji.

Výběr správného třížilového kabelu a zásuvky pro domácí instalaci

Pro zapojení zásuvky s třížilovým vodičem se používá kabel typu CYKY s průřezem vodičů 3×1,5 až 3×2,5 mm², který odpovídá běžným požadavkům domácí elektroinstalace 230 V. Třížilový vodič obsahuje hnědý vodič pro fázi, modrý pro nulák a zelenožlutý jako ochranný vodič PE, což je základ pro bezpečné zapojení zásuvky. Správný výběr kabelu a zásuvky zabezpečuje nejen spolehlivý přenos elektrické energie, ale i ochranu před úrazem elektrickým proudem.

Typické parametry kabelů a zásuvek pro domácí elektroinstalaci jsou:

• Kabel CYKY 3×1,5 mm² – vhodný pro zásuvky s jmenovitým proudem do 10 A
• Kabel CYKY 3×2,5 mm² – doporučený pro zásuvky s proudem do 16 A
• Barevné značení vodičů – hnědý (fáze), modrý (nulák), zelenožlutý (ochranný vodič PE)
• Zásuvky s vývodkou kabelu pro pevné uchycení a bezpečné odizolování vodičů zásuvky

Výběr kabelu podle jmenovitého proudu a správné barevné značení vodičů jsou klíčové pro bezpečnost elektrické instalace a také pro správné měření polarity zásuvky v systému TN-C. Tento základní krok výrazně usnadní následné zapojení třížilového kabelu do zásuvky podle platných norem.

Bezpečnostní opatření před samotným zapojením vodičů

Připojení třížilového vodiče k zásuvce začíná vždy odpojením napájení v příslušném elektrickém okruhu v jističové skříni. Tento krok je nezbytný k ochraně před úrazem elektrickým proudem. Po odpojení napájení je nutné bezpodmínečně ověřit beznapěťový stav pomocí vhodných měřicích přístrojů, například digitálního multimetru nebo zkoušečky napětí s indikací polarity. Použití samotné fázové zkoušečky ve tvaru šroubováku není dostačující, protože nemusí spolehlivě potvrdit, že obvod je skutečně bez proudu.

Důležité je také správné měření polarity zásuvky a kontrola typu elektroinstalace, zejména u sítí TN-C, kde je ochranný a nulový vodič spojen v jednom vodiči PEN. Nesprávné zapojení může vést k nebezpečným stavům, proto je třeba vždy ověřit správné rozdělení vodičů. Vývodka kabelu zásuvky musí být pevně utažena, aby se zabránilo vytržení kabelu a zajišťuje se tak mechanická stabilita i vodotěsnost spoje. Před samotným připojením vodičů je nutné jejich konce odizolovat na délku 12 mm, což odpovídá standardnímu značení na zásuvce.

• Odpojte napájení v jističové skříni příslušného obvodu
• Zajistěte jistič proti náhodnému zapnutí plombou nebo štítkem
• Ověřte beznapěťový stav pomocí digitálního multimetru nebo zkoušečky s indikací polarity
• Nepoužívejte pouze fázovou zkoušečku jako jediný test bezpečnosti
• Pevně utáhněte vývodku kabelu zásuvky pro mechanické zajištění
• Odizolujte vodiče na přesnou délku 12 mm před zasunutím do svorek

Tip: Pro bezpečné připojení třížilového vodiče k zásuvce doporučuji používat digitální multimetr s funkcí měření napětí a polarity, protože minimalizuje riziko chybného zapojení a následných poruch. Správné ověření beznapěťového stavu a polarity výrazně snižuje riziko vzniku elektrických zkratů nebo poškození zařízení.

Více informací k bezpečnosti elektroinstalace najdete na stránkách dTest.

Příprava vodičů: odizolování a kontrola barevného značení

Příprava vodičů začíná přesným odizolováním na délku 12 mm, což odpovídá značení uvnitř zásuvky. Pro tuto práci doporučuji použít specializované nástroje pro odizolování, které zajistí čistý a nepoškozený odizolovaný konec vodiče. Barevné značení vodičů bývá obvykle standardizované – hnědý vodič označuje fázi, modrý nulák a zelenožlutý ochranný vodič (zem). U starších elektroinstalací TN-C je však nutné ověřit správnost zapojení měřením polarity zásuvky, protože barevné značení nemusí odpovídat současným normám.

1. Výběr nástroje – zvolte odizolovač s přesnou regulací hloubky řezu pro kabely třížilové zásuvky
2. Odizolování izolace – odstraňte ochrannou vrstvu na 12 mm délky podle vývodky kabelu zásuvky
3. Kontrola vodičů – ověřte barevné značení a připravte vodiče pro správné zapojení fáze, nuláku a země
4. Měření polarity – změřte vodiče v případě starší elektroinstalace pro bezpečnost elektrické instalace

Jak připojit vodiče do zásuvky – fáze, nulák a zem

Při zapojení třížilového kabelu do zásuvky je třeba respektovat správné připojení fáze, nuláku a země, což zajistí bezpečný a funkční odběr elektrické energie.

Postup zapojení třížilového vodiče do zásuvky krok za krokem

Postup připojení třížilového vodiče do zásuvky s ochranou zahrnuje několik přesných kroků, které zajistí bezpečný a spolehlivý kontakt vodičů. Následující návod krok za krokem na připojení třížilového vodiče do zásuvky vám ukáže, jak správně odizolovat, rozpoznat a připojit jednotlivé dráty.

Jak správně odizolovat vodiče na 12 mm

Odizolování vodičů na přesnou délku 12 mm je nezbytné pro správné zapojení do svorek zásuvky. Použijte speciální odizolovač, který umožní rovnoměrné odstranění izolace bez poškození měděného jádra vodiče. Příliš krátké odizolování může způsobit špatný kontakt, zatímco příliš dlouhý odizolovaný konec zvýší riziko zkratu. Při práci s třížilovým kabelem je potřeba odizolovat každý vodič zvlášť, aby přesně zapadl do bezšroubových svorek zásuvky.

Barevné značení vodičů a jeho ověření

Standardní barevné značení vodičů v třížilovém kabelu je: hnědý vodič pro fázi, modrý vodič pro nulák a zelenožlutý vodič jako ochranný (PE). U starších nebo nekvalitních instalací může barevné značení nesouhlasit s normami, proto je vhodné provést měření polarity zásuvky před zapojením. Správné rozpoznání vodičů je klíčové pro bezpečnost elektrické instalace a prevenci poruch v elektroinstalaci TN-C. Vývodka kabelu zásuvky musí být také správně upevněna, aby vodiče nebyly mechanicky namáhány.

Krok za krokem: zapojení vodičů do svorek zásuvky

1. Odizolování vodičů – pomocí odizolovače odstraňte izolaci na každém vodiči na délku 12 mm.
2. Kontrola barevného značení – ověřte, že hnědý vodič je fáze, modrý nulák a zelenožlutý ochranný vodič.

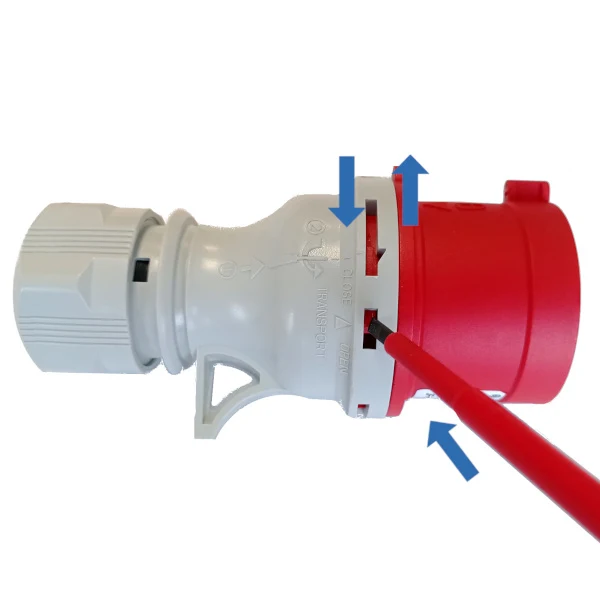

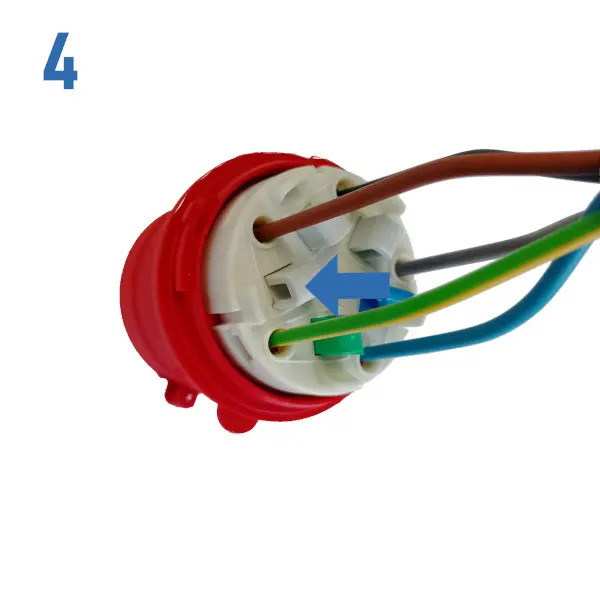

3. Vložení vodičů do bezšroubových svorek – zasunujte odizolované konce vodičů pevně do odpovídajících svorek zásuvky.
4. Zatlačení svorek – silně zatlačte svorky, aby vodiče pevně držely a zajistily bezpečný kontakt.
5. Upevnění zásuvky – připevněte zásuvku čtyřmi šrouby ke krabici, aby nedošlo k pohybu vodičů.
6. Nasazení krytu zásuvky – instalujte kryt pro zvýšení bezpečnosti a ochranu před dotykem živých částí.

• Při zapojení třížilového kabelu je třeba dbát na správné odizolování vodičů zásuvky a pevné utažení svorek.
• Výhodou bezšroubových svorek je rychlé a spolehlivé zapojení bez nutnosti dalšího dotažení.
• Na co si dát pozor: častou chybou je nedostatečné zatlačení vodičů do svorek, což může vést k přehřívání a poruchám.

Tip: Pro bezpečnost elektrické instalace vždy dodržujte správné barevné značení a měřte polaritu zásuvky před uvedením do provozu.

Zajištění mechanické pevnosti a správné utažení svorek a vývodky kabelu

Zajištění správné mechanické pevnosti a vodotěsnosti při zapojení třížilového kabelu do zásuvky je klíčové pro bezpečnost elektrické instalace. Vývodka kabelu zásuvky slouží k fixaci kabelu proti vytržení a zároveň pomáhá zachovat vodotěsnost spoje. Svorky zásuvky je nutné utáhnout pevně, ale s rozvahou, aby nedošlo k poškození vodičů ani k uvolnění kontaktu.

Podrobný návod na správné utažení svorek a vývodky kabelu

• Použijte vhodný šroubovák s přesnou špičkou pro utažení svorek zásuvky
• Zajistěte, aby odizolování vodičů zásuvka bylo správné – izolace nesmí zasahovat do svorky
• Utáhněte svorky rovnoměrně s dostatečnou silou, obvykle doporučeným momentem 0,5-0,8 Nm
• Vývodku kabelu pevně utažte tak, aby kabel nevyklouzl ani při mírném tahu
• Při elektroinstalaci TN-C se přesvědčte o správném propojení ochranného vodiče v zásuvce

Tento postup připojení třížilového kabelu do zásuvky 230V zaručuje dlouhodobou funkčnost a bezpečnost instalace. Na co si dát pozor: častá chyba je příliš slabé utažení svorek, což může vést k přehřívání kontaktů.

Kontrola a měření funkčnosti zásuvky po zapojení

Po dokončení zapojení třížilového vodiče do zásuvky je nezbytné provést přesné měření spojitosti a polarity, aby byla zajištěna bezpečnost celé elektroinstalace. Měření spojitosti potvrzuje správné propojení všech vodičů, zejména ochranného vodiče (PE), čímž se minimalizuje riziko úrazu elektrickým proudem nebo vzniku poruchy. Kontrola polarity ověřuje správné připojení fáze (L), nulového vodiče (N) a ochranného vodiče podle platných norem a typu instalace, například TN-C nebo TN-C-S.

Pro bezpečné ověření funkčnosti zásuvky použijte specializované měřicí přístroje, které umožňují přesné stanovení polarity a spojitosti vývodky kabelu. Pouze vizuální kontrola nestačí, protože nesprávné zapojení vodičů může vést k nebezpečným situacím, jako je elektrický zkrat, přehřívání nebo jiskření.

Doporučené měřicí nástroje a parametry:

• Multifunkční tester zásuvek – kontroluje polaritu, spojitost ochranného vodiče a správné zapojení fází
• Kontinuitní tester – měří spojitost vodičů po odizolování vodičů zásuvky, zejména ochranného vodiče PE
• Měřič izolačního odporu – hodnoty nad 1 MΩ potvrzují dostatečnou izolaci a bezpečnost elektroinstalace
• Voltmetr – ověřuje přítomnost a správné napětí mezi fází (L) a nulákem (N), typicky 230 V ±10 %

Tip: Při měření nikdy nepoužívejte pouze jednoduchou fázovou zkoušečku ve tvaru šroubováku, protože ta nezaručuje spolehlivou detekci napětí a správné polarity. Používejte vždy certifikované měřicí přístroje s kalibrací.

Bezpečnostní opatření před měřením zahrnují odpojení zásuvky od napájení, zajištění proti náhodnému zapnutí a ověření nulového napětí vhodným přístrojem. Po měření je nutné zkontrolovat, že ochranný vodič je pevně připojen a že nedochází k žádnému přechodovému odporu ve svorkách.

Na co si dát pozor: Častou chybou je nedostatečné utažení svorek nebo nesprávné odizolování vodičů, což může způsobit přehřívání kontaktů a následné poškození zásuvky. Také je třeba dbát na správné barevné označení vodičů a jejich ověření měřením, protože starší instalace mohou mít vodiče přeznačené nebo chybně zapojené.

Pro koho se kontrola hodí: Tento postup je nezbytný pro všechny typy zásuvek s třížilovým kabelem, zejména u nových instalací nebo při rekonstrukcích elektroinstalace. Naopak v případě velmi starých nebo neznámých instalací s kombinací materiálů (měď/hliník) doporučuji konzultaci s kvalifikovaným elektrikářem, protože měření může vyžadovat speciální přístup.

Závěrem je měření spojitosti a polarity zásuvky klíčovým krokem k zajištění bezpečného provozu a ochrany proti elektrickému úrazu či požáru. Dodržení správných postupů a použití vhodných nástrojů výrazně snižuje riziko závad a prodlužuje životnost elektroinstalace.

Doporučené nástroje a pomůcky pro bezpečnou práci s vodiči

Pro správné zapojení zásuvky s třížilovým kabelem je klíčové použít vhodné nástroje a pomůcky, které zajistí bezpečnost elektrické instalace a přesné odizolování vodičů zásuvky. Odizolovač slouží k odstranění izolace na přesnou délku 12 mm, což je standardní délka pro pevné uchycení vodičů ve svorkách. Šroubovák umožňuje pevné a spolehlivé upevnění vodičů v zásuvce, čímž zabrání uvolnění kontaktů. Pro kontrolu polarity a bezpečnosti elektroinstalace TN-C je nezbytná fázová zkoušečka a měřicí přístroje, které pomohou ověřit správné zapojení i vývodku kabelu zásuvky. Doporučené nástroje a pomůcky pro bezpečné odizolování a zapojení vodičů usnadní práci a minimalizují riziko chyb.

• Odizolovač – přesné odizolování vodičů na 12 mm pro správné zapojení zásuvky třížilový kabel
• Šroubovák – upevnění vodičů ve svorkách zásuvky pro bezpečný kontakt
• Fázová zkoušečka – kontrola přítomnosti napětí a správné polarity zásuvky
• Měřicí přístroje – ověření správnosti zapojení a funkčnosti elektroinstalace TN-C
• Ochranné pomůcky – izolační rukavice a brýle pro bezpečnou práci s elektrickým vedením

Jak připojit kabel s třemi vodiči do zásuvky doma

Použití těchto nástrojů zajistí bezpečné a správné zapojení zásuvky s třížilovým kabelem podle platných norem a minimalizuje riziko poruch.

Typy elektroinstalací v ČR a jejich vliv na zapojení třížilového vodiče

Různé typy elektroinstalací v ČR určují přesný způsob připojení třížilového vodiče k zásuvce. Správné rozpoznání typu instalace přímo ovlivňuje bezpečnost, funkčnost a dodržení platných norem.

Typy elektroinstalací v ČR: TN-C, TN-S a TN-C-S

V České republice se nejčastěji vyskytují tyto typy sítí:

• Elektroinstalace TN-C využívá kombinovaný vodič PEN, který spojuje funkce nulového (N) a ochranného (PE) vodiče do jednoho vodiče. Tento vodič musí být ve vývodce kabelu zásuvky správně rozdělen na samostatné PE a N, aby se zabránilo nebezpečným zkratům.
• Elektroinstalace TN-S má oddělené vodiče PE a N po celé trase, což výrazně zvyšuje bezpečnost instalace a umožňuje přesné měření polarity zásuvky.
• Elektroinstalace TN-C-S kombinuje obě předchozí metody: na vstupu je vodič PEN, který se v rozvodné skříni nebo blízko zásuvky dělí na samostatné PE a N vodiče.

Tyto konstrukční rozdíly zásadně ovlivňují způsob zapojení třížilového kabelu a vyžadují odlišný přístup k připojení ochranného vodiče.

Jak zapojit třížilový vodič podle typu elektroinstalace

Při zapojování třížilového vodiče do zásuvky je nutné respektovat konkrétní typ sítě:

• V síti TN-C je nezbytné ve vývodce kabelu zásuvky správně rozdělit vodič PEN na ochranný vodič PE (zelenožlutý) a nulový vodič N (modrý). Tento krok vyžaduje použití vhodných nástrojů pro elektroinstalaci a pečlivé odizolování vodičů zásuvky na délku 12 mm.
• V sítích TN-S a TN-C-S se vodiče PE a N připojují odděleně přímo do svorek zásuvky, což eliminuje riziko nesprávného propojení a zjednodušuje měření polarity zásuvky.

Správné připojení fáze (hnědý vodič L1), nuláku (modrý N) a ochranného vodiče (zelenožlutý PE) minimalizuje riziko elektrických zkratů a zajišťuje bezpečný provoz spotřebičů.

Doporučení pro bezpečné zapojení v různých typech sítí

Pro bezpečné a správné připojení třížilového vodiče doporučuji:

• Používat speciální nástroje pro elektroinstalaci, které umožní přesné a bezpečné odizolování vodičů zásuvky bez poškození měděných jader.
• Před zapojením vždy používat ochranné pomůcky, jako jsou izolační rukavice a ochranné brýle, a zajistit odpojení napájení s mechanickou zábranou proti opětovnému zapnutí.
• Provádět měření polarity zásuvky vhodnými přístroji, nikoli pouze fázovou zkoušečkou ve tvaru šroubováku, protože ta neposkytuje spolehlivé ověření bezpečného stavu.
• Dodržovat normy elektroinstalace TN-C, TN-S a TN-C-S, protože nesprávné připojení vodičů, zejména kombinovaného PEN vodiče v TN-C, může vést k vážnému riziku úrazu elektrickým proudem nebo poškození zařízení.

Častá chyba: Nesprávné rozdělení vodiče PEN v síti TN-C přímo ve vývodce kabelu zásuvky, kdy ochranný a nulový vodič nejsou správně odděleny, zvyšuje riziko elektrického úrazu a poruchy instalace.

Pro koho se to hodí: Tento návod je určený především zkušeným elektrikářům a pokročilým kutilům, kteří znají platné normy a mají přístup k odpovídajícím nástrojům a ochranným pomůckám. Méně zkušení uživatelé by měli konzultovat zapojení s kvalifikovaným odborníkem.

Jak postupovat při zjištění nesprávného zapojení nebo závady zásuvky

Při zjištění závady zásuvky, například zahřívání, zápachu spáleniny nebo jiskření, je třeba ihned přerušit napájení a zásuvku odpojit. Tyto příznaky často signalizují nesprávné zapojení třížilového kabelu do zásuvky nebo poruchu elektroinstalace TN-C, což může vést k nebezpečným situacím. Bezpečnost elektrické instalace nesmíte podceňovat, proto je nutné co nejdříve kontaktovat kvalifikovaného elektrikáře, který provede kontrolu a případné opravy včetně měření polarity zásuvky a správného upevnění vývodky kabelu zásuvky.

Jak správně zapojit fázi, nulák a zem do zásuvky

Při zapojení třížilového kabelu do zásuvky je klíčové správné odizolování vodičů zásuvky a přesné připojení fáze, nuláku a ochranného vodiče. Nesprávné připojení může způsobit závadu zásuvky a ohrozit bezpečnost provozu.

Tip: Při podezření na závadu zásuvky nikdy nezasahujte sami, ale ihned odpojte zařízení ze zásuvky a zavolejte elektrikáře. Prevence je lepší než následné opravy a rizika požáru.

Údržba a pravidelná kontrola zásuvek po instalaci

Údržba zásuvek a pravidelná kontrola zásuvek po instalaci patří k základním opatřením pro bezpečnost elektrické instalace. Doporučuje se provádět kontrolu minimálně jednou ročně, přičemž je třeba sledovat známky opotřebení zásuvky, jako jsou praskliny, zabarvení nebo uvolnění vývodky kabelu zásuvky. Pravidelná kontrola pomáhá odhalit možné poruchy včas a předejít tak závadám i nehodám v elektroinstalaci TN-C.

Pro správnou údržbu zásuvek doporučuji zaměřit se na tyto body:

• Vizuálně zkontrolovat odizolování vodičů zásuvka a pevnost jejich uchycení
• Ověřit správné zapojení fáze, nuláku a země, včetně měření polarity zásuvky
• Zkontrolovat, zda není zásuvka uvolněná nebo poškozená mechanicky
• Zajistit, aby vývodka kabelu zásuvka byla bezpečně upevněná a neohrožovala izolaci vodičů

Pravidelná péče o zásuvky výrazně zvyšuje bezpečnost a prodlužuje životnost elektroinstalace.

Časté dotazy (FAQ) k připojení třížilového vodiče k zásuvce

Otázka: Jak dlouho mám odizolovat konce třížilového vodiče pro připojení do zásuvky?

Odizolujte vodiče přesně na délku 12 mm, což odpovídá standardní hloubce svorek v zásuvce a zajistí pevné a bezpečné spojení bez rizika zkratů.

Otázka: Jaké je barevné značení vodičů u třížilového kabelu?

Hnědý vodič slouží jako fáze (L), modrý je nulový vodič (N) a zelenožlutý je ochranný vodič (PE), což odpovídá platným normám elektroinstalace v ČR.

Otázka: Jak bezpečně zajistit, že je zásuvka bez napětí před zapojením?

Nejdříve vypněte příslušný jistič a poté ověřte beznapěťový stav pomocí multifunkčního měřicího přístroje, protože fázová zkoušečka nemusí indikovat spolehlivě.

Otázka: Jak správně utáhnout svorky a vývodku kabelu v zásuvce?

Svorky utáhněte pevně, aby vodiče neměly vůli, a maticovou vývodku kabelu dotažením zabezpečte proti vyklouznutí a zajistěte mechanickou pevnost.

Otázka: Jaké nástroje potřebuji pro správné zapojení třížilového vodiče do zásuvky?

Kromě odizolovače na 12 mm použijte přesný šroubovák, multifunkční tester zásuvek a ochranné rukavice pro bezpečnou a správnou instalaci.

Otázka: Jak zjistím, že je zásuvka správně zapojená?

Proveďte měření polarity zásuvky, souvislosti vodičů a funkčnosti ochranného vodiče pomocí specializovaného testeru elektroinstalace.

Otázka: Co dělat, když zjistím při zapojení závadu zásuvky?

Okamžitě odpojte napájení a kontaktujte kvalifikovaného elektrikáře, protože nesprávná oprava může ohrozit bezpečnost elektrické instalace.

Otázka: Jaké typy elektroinstalací se v ČR používají a jak ovlivňují zapojení?

V ČR jsou běžné systémy TN-C, TN-S a TN-C-S, které určují způsob připojení ochranného a nulového vodiče, a podle nich se řídí správné zapojení zásuvky.

Otázka: Jak často bych měl kontrolovat zásuvky po instalaci?

Doporučuje se provádět vizuální i funkční kontrolu alespoň jednou ročně, aby se včas odhalily případné mechanické nebo elektrické závady.

Otázka: Proč je důležité správné barevné značení vodičů?

Správné barevné značení eliminuje riziko záměny vodičů, čímž předcházíte zkratům, poškození spotřebičů a riziku úrazu elektrickým proudem.

Otázka: Jak správně zasunout vodiče do svorek zásuvky?

Vodiče s odizolovanou délkou 12 mm zasuňte do bezšroubových svorek a ujistěte se, že jsou pevně zachyceny bez možnosti vytažení.

Otázka: Mohu použít fázovou zkoušečku k ověření bezpečnosti před zapojením?

Fázová zkoušečka není dostatečně spolehlivá pro potvrzení beznapěťového stavu, proto se doporučuje použití multifunkčního měřicího přístroje.

Otázka: Jak utáhnout šrouby zásuvky po zapojení vodičů?

Šrouby upevněte pevně, aby zásuvka byla stabilní a nedošlo k uvolnění kontaktů, což by mohlo způsobit jiskření nebo ztrátu kontaktu.

Otázka: Jak zajistit, aby kabel nemohl vyklouznout ze zásuvky?

Použijte maticovou vývodku kabelu a dotáhněte ji tak, aby kabel pevně držel a nevzniklo mechanické namáhání svorek.

Otázka: Jaký je správný postup při odizolování vodičů?

Použijte specializovaný odizolovač nastavený na 12 mm, aby nedošlo k poškození měděných vláken vodiče, což zajistí kvalitní elektrický kontakt.
