Jak správně propojit dvě elektrické zásuvky v domácnosti
Propojení dvou elektrických zásuvek vyžaduje dodržení správného průřezu vodičů a znalost zapojení v moderní síti typu TN-C-S. Správná instalace zajistí dlouhodobou bezpečnost vašich domácích spotřebičů a předejde přehřívání kabeláže v elektroinstalačních krabicích.
📌 To nejdůležitější
- V českých domácnostech se používá rozvod TN-C-S s barvami vodičů: fáze (L) černá/hnědá/šedá, nulák (N) modrý, ochranný vodič (PE) žlutozelený.
- Kabel CYKY 3×2,5 mm² je běžný pro zásuvkové okruhy jištěné 16A jističem.
- Na jeden okruh lze připojit maximálně 10 zásuvek, dvojzásuvka se počítá jako jedna.
- Ochranný vodič musí být nejdelší, aby při mechanickém namáhání zůstal připojen nejdéle.
- Zásuvky v kuchyni se umisťují zhruba 20-30 cm nad pracovní plochu, s krytím minimálně IP20, v parních prostorách IP44.
Jak se bezpečně připravit na propojení dvou zásuvek
Před zahájením práce na elektroinstalaci vždy vypněte příslušný jistič a pomocí zkoušečky napětí ověřte, že v kabelech skutečně není proud. Tento postup představuje základní bezpečnostní opatření, které vás chrání před úrazem elektrickým proudem při manipulaci s vodiči. Pamatujte, že zapojení musí provádět osoba s platnou elektrotechnickou vyhláškou, neboť nesprávná instalace ohrožuje zdraví, majetek i životy.
Bezpečnostní opatření před zapojením
Základem je vypnutí správného jističe v domovním rozvaděči, čímž přerušíte přívod elektřiny do daného okruhu. Následně ověřte nepřítomnost napětí v krabici pomocí zkoušečky napětí, a to na všech přítomných vodičích včetně ochranného kolíku. V českých domácnostech se standardně využívají rozvody TN-C-S s napětím 230 V, kde fázový vodič (L) má barvu černou, hnědou nebo šedou, střední vodič (N) je modrý a ochranný vodič (PE) žlutozelený.
- Před zahájením prací zajistěte, aby nikdo jiný nemohl jistič neúmyslně zapnout.
- Vždy pracujte s nářadím, které má atestovanou izolovanou rukojeť pro práci pod napětím.
- Tip: Pokud si nejste jisti typem rozvodu nebo stavem vaší elektroinstalace, vždy přizvěte kvalifikovaného elektrikáře s platnou vyhláškou.
Nástroje a příprava
Pro kvalitní propojení dvou elektrických zásuvek si připravte odizolovač, šroubovák a kleště, které zajistí pevné uchycení vodičů ve svorkách. Správná příprava zahrnuje kontrolu, zda průřez vodičů odpovídá zátěži okruhu, kde se pro běžné zásuvkové okruhy používá kabel CYKY 3×2,5 mm² jištěný jističem 16 A. Návod na propojení dvou elektrických zásuvek vyžaduje precizní práci, aby nedošlo k uvolnění spojů, přičemž ochranný vodič musí zůstat nejdelší, aby při mechanickém namáhání zůstal připojen nejdéle.
- Odizolovač: slouží k přesnému odstranění izolace v délce cca 10 až 12 mm bez poškození měděného jádra.
- Šroubovák: zvolte správnou velikost podle typu šroubové svorky v zásuvce, aby nedošlo k poškození hlavy šroubu.
- Kleště: nezbytné pro úpravu délky vodičů a jejich bezpečné tvarování v elektroinstalační krabici bez zlomení.
Odborná rada: Častá chyba při zapojování je nedostatečné dotažení šroubků ve svorkách, což vede k přechodovému odporu a následnému zahřívání zásuvky. Tato příprava se hodí pro každého, kdo provádí drobné opravy v domácnosti, ale není vhodná pro osoby bez základní znalosti elektrotechniky a příslušného vybavení. Na jeden vývod z rozvaděče lze připojit maximálně 10 zásuvek, přičemž dvojzásuvka se počítá jako jeden vývod.
Jaké vodiče a kabely použít pro propojení zásuvek
Pro správné a bezpečné propojení dvou elektrických zásuvek v domácnosti je klíčové zvolit odpovídající materiál. Základem je dodržení norem pro průřez vodičů a správné barevné značení, které zajišťuje přehlednost instalace.
Jaké jsou základní vlastnosti kabelu CYKY 3×2,5 mm2?
Pro běžné elektrické zásuvky v domácnosti se standardně používá kabel CYKY 3×2,5 mm2. Tento typ kabelu vyhovuje pro jištění 16 A, což je maximální přípustná hodnota pro běžný zásuvkový okruh. Dostatečný průřez vodičů 2,5 mm2 zajišťuje nízký odpor a zabraňuje nadměrnému zahřívání kabeláže při odběru spotřebičů. Pokud provádíte propojení dvou zásuvek, tento kabel bezpečně přenese potřebný výkon. V moderních instalacích typu rozvod TN-C-S je tento kabel nezbytným základem pro zachování bezpečnosti.
| Vlastnost | Hodnota |
|---|---|
| Typ kabelu | CYKY 3×2,5 mm2 |
| Jmenovité jištění | 16 A |
| Počet žil | 3 |
Barvy vodičů a jejich význam v domácí elektroinstalaci
Při práci s elektroinstalací musíte bezpodmínečně dodržovat barvy vodičů, aby nedošlo k záměně funkcí. Fázový vodič, který přivádí napětí, má barvu hnědou, černou nebo šedou. Nulový vodič, známý jako nulák, je vždy modrý. Ochranný vodič PE, který zajišťuje bezpečnostní opatření proti úrazu, má povinně žlutozelenou barvu. Pokud řešíte, jak zapojit zásuvku se dvěma vodiči nebo jak zapojit zásuvku se čtyřmi vodiči v rámci průchozího zapojení, vždy dbejte na správné dotažení svorek.
Odborná rada: Častou chybou je záměna ochranného a pracovního vodiče, což může vést k úrazu elektrickým proudem. Zapojení se hodí pro běžné domácí spotřebiče, ale pro náročné systémy s vyšším odběrem konzultujte projekt s odborníkem.
Krok za krokem: postup propojení dvou elektrických zásuvek
Propojení dvou elektrických zásuvek vyžaduje dodržení technických norem a precizní práci s instalací. Následující postup vám poskytne návod na propojení dvou elektrických zásuvek, který zajistí funkčnost a bezpečnost vaší domácí sítě.
Příprava
Před zahájením práce vždy vypněte příslušný jistič 16A a ověřte beznapěťový stav. Propojení dvou zásuvek vyžaduje přípravu vodičů s průřezem 2,5 mm2, které zbavíte izolace v délce 10 až 12 mm. Dodržujte základní bezpečnostní opatření, aby nedošlo k nechtěnému kontaktu s živými částmi elektroinstalace během manipulace.
Schéma zapojení
Moderní rozvod TN-C-S vyžaduje striktní oddělení pracovního nulového vodiče N a ochranného vodiče PE. Schéma zapojení zásuvky musí respektovat tyto barvy vodičů: fázový vodič L (hnědá nebo černá), nulový vodič N (modrá) a ochranný vodič PE (žlutozelená). Spojení dvou elektrických zásuvek provádějte vždy paralelně, aby každá zásuvka udržela plné napětí 230 V.

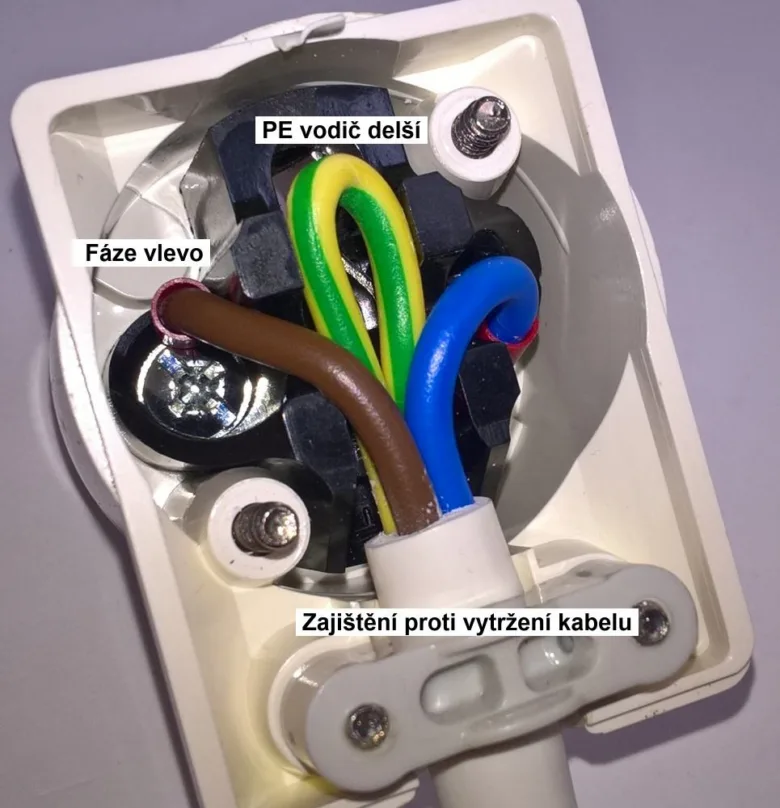

Zapojení vodičů
Při instalaci postupujte podle následujících bodů pro správné zapojení:
- Připojení ochranného vodiče PE – zapojte žlutozelený vodič na středový kolík zásuvky.
- Zapojení nulového vodiče N – modrý vodič upevněte do pravé svorky zásuvky.
- Připojení fázového vodiče L – hnědý nebo černý vodič vložte do levé svorky zásuvky.
- Fixace vodičů – zajistěte pevné dotažení šroubů ve svorkách, aby nedošlo k přechodovému odporu.
Odborná rada: Častá chyba při zapojení zásuvky spočívá v nedostatečném dotažení svorek nebo poškození měděného jádra vodiče při odizolování, což vede k přehřívání spojů. Tato instalace se hodí pro běžné domácí spotřebiče, ale pro velké odběry, jako jsou varné desky, není toto řetězení zásuvek vhodné.
Kontrola a testování
Po mechanickém dokončení práce a uzavření krytů zapněte jistič. Následně použijte certifikovanou zkoušečku pro kontrolu přítomnosti napětí a správné polarity na obou zásuvkách. Testování zakončete připojením spotřebiče, čímž ověříte, že elektrická zásuvka plně funkčně reaguje na zátěž.
Kolik zásuvek lze zapojit na jeden elektrický okruh
Při plánování elektroinstalace v rámci rozvodu TN-C-S je klíčové vědět, kolik zásuvek může být zapojeno na jeden elektrický okruh. Dle platných norem smí jeden světelný nebo zásuvkový okruh obsahovat maximálně 10 vývodů, přičemž dvojzásuvka se započítává jako jedna jediná jednotka. Celý elektrický okruh musí být chráněn jističem 16A, který zajistí bezpečné vypnutí při přetížení nebo zkratu.
Pravidla pro efektivní zapojení zásuvek
- Dodržujte maximální počet 10 zásuvek na jeden okruh.
- Velké spotřebiče jako pračky nebo myčky vyžadují samostatný okruh.
- Průřez vodičů musí odpovídat jištění 16A, standardně tedy 2,5 mm2.
- Barvy vodičů musí být vždy v souladu s normami (fázový vodič hnědý nebo černý, střední modrý, ochranný žlutozelený).
Odborná rada: Při rozhodování, jak propojit dvě zásuvky na jeden okruh, vždy zvažte celkový příkon spotřebičů, které do nich plánujete připojit. Častá chyba: instalace příliš mnoha zásuvek na jeden okruh v kuchyni, což při současném zapnutí rychlovarné konvice a toustovače vede k vybavení jističe. Tento způsob zapojení se hodí pro běžné obytné místnosti, nikoliv pro okruhy s vysokým odběrem. Pro komplexní úpravy vždy doporučuji konzultaci s odborným elektrotechnikem a následnou revizi zásuvek.
Specifika zapojení v různých typech sítí (TN-C vs TN-C-S)
Při úvahách, jak správně zapojit dvojzásuvku v domácnosti, musíte nejprve identifikovat typ vaší elektrické sítě. Starší rozvody typu TN-C využívají společný vodič PEN, který plní funkci pracovního nuláku i ochranného vodiče. V tomto případě se setkáte se zapojením zásuvky se dvěma vodiči, kde zelenožlutý vodič PEN musí mít minimální průřez 10 mm² v mědi, aby splnil bezpečnostní opatření. Moderní rozvod TN-C-S již disponuje oddělenými vodiči, tedy modrým nulákem N a žlutozeleným ochranným vodičem PE.
| Vlastnost sítě | Rozvod TN-C | Rozvod TN-C-S |
|---|---|---|
| Počet vodičů (k zásuvce) | 2 (fáze + PEN) | 3 (fáze + N + PE) |
| Barvy vodičů | Černá/hnědá, zelenožlutá | Hnědá, modrá, zelenožlutá |
| Bezpečnostní úroveň | Základní | Vysoká (při správném zapojení) |
Častá chyba při zapojení elektrické zásuvky spočívá v záměně pracovního a ochranného vodiče, což může vést k úrazu elektrickým proudem. Pokud provádíte postup při zapojení dvojzásuvky v bytě, vždy ověřte průřez vodičů, který musí u běžných okruhů s jističem 16A odpovídat normě 2,5 mm² pro měděné kabely. Tento typ zapojení se hodí pro rekonstrukce a nové instalace, zatímco pro historické objekty s hliníkovými rozvody doporučuji konzultaci s revizním technikem.
Doporučení pro revizi a údržbu již zapojených zásuvek
Pravidelná revize zásuvek je základním bezpečnostním opatřením, které předchází haváriím v elektroinstalaci. Minimálně jednou za 5 let zkontrolujte, zda nejsou svorky v zásuvkách uvolněné. Nedotažený spoj zvyšuje přechodový odpor, což vede k zahřívání vodičů a následnému tavení izolace. Pokud si při kontrole všimnete známek přehřívání, jako jsou očazené plasty nebo zápach spáleniny, je nutné zásuvku okamžitě vyměnit.
Při údržbě se zaměřte na tyto klíčové body:
- Kontrola dotažení všech šroubových spojů na svorkách.
- Vizuální inspekce neporušenosti izolace vodičů v místě vstupu do přístroje.
- Ověření, zda barvy vodičů odpovídají normě pro rozvod TN-C-S.
- Ověření, že průřez vodičů odpovídá jištění jističem 16A.
Častá chyba při zapojení elektrické zásuvky a jak se jí vyhnout spočívá v nedostatečném odizolování vodiče nebo naopak v poškození měděného jádra při odstraňování izolace. Pokud provádíte postup při zapojení dvojzásuvky v bytě, dbejte na správné propojení ochranného kolíku. Pamatujte, že správné spojení dvou elektrických zásuvek zajišťuje dlouhodobou spolehlivost celého okruhu. Vždy zvažte, kolik zásuvek může být zapojeno na jeden elektrický okruh, aby nedošlo k jeho přetížení. Tato doporučení se hodí pro majitele starších objektů, zatímco u novostaveb s moderní elektroinstalací je revizní technik klíčovým garantem bezpečnosti.
Možnosti inteligentních zásuvek a dálkového ovládání v domácnosti
Inteligentní zásuvka představuje efektivní způsob, jak zajistit dálkové ovládání spotřebičů pomocí mobilní aplikace nebo hlasových asistentů. Při instalaci těchto prvků na elektrický okruh musíte vždy dodržet základní bezpečnostní opatření, zejména při práci v rozvodu TN-C-S. Důležité je dbát na správný průřez vodičů a dodržet barvy vodičů, aby nedošlo k záměně fázového a ochranného vodiče.
Pokud vás zajímá, jak správně zapojit dvojzásuvku v domácnosti s chytrými funkcemi, vždy ověřte maximální proudové zatížení zařízení. Standardní jistič 16A omezuje celkový příkon připojených spotřebičů na 3680 W. Častou chybou je přetěžování jedné větve připojením příliš výkonných spotřebičů přes prodlužovací kabely. Propojení dvou zásuvek vyžaduje pečlivou kontrolu svorek, aby byl zajištěn bezpečný přechodový odpor. Inteligentní zásuvky se hodí pro automatizaci osvětlení či vytápění, ale nejsou vhodné pro trvalé napájení vysokoodběrových zařízení typu přímotopů nebo svářeček.
Časté dotazy k propojení dvou elektrických zásuvek
Otázka: Jak se zapojuje dvojzásuvka?
Dvojzásuvka se zapojuje tak, že ochranný vodič se připojí na kolík, modrý na pravou a hnědý na levou svorku každé zásuvky, přičemž vodiče musí být pevně utažené.
Otázka: Jak propojit 2 zásuvky?
Propojení dvou elektrických zásuvek se provádí kabelem CYKY 3×2,5 mm², přičemž vodiče jsou připojeny podle barev: PE (zelenožlutý), N (modrý), L (hnědý). Maximální počet zásuvek na okruh je 10 kusů.
Otázka: Kolik zásuvek může být na jeden okruh?
Na jeden elektrický okruh lze připojit maximálně 10 zásuvek, přičemž dvojzásuvka se počítá jako jedna jednotka, vždy s jištěním jističem 16A.
Otázka: Jak z jedné zásuvky udělat dvě?
Z jedné zásuvky lze udělat dvě propojením pomocí kabelu CYKY 3×2,5 mm², kde se vodiče připojí podle schématu rozvod TN-C-S s důrazem na bezpečnost.
Otázka: Jak zapojit zásuvku se dvěma vodiči?
V zásuvce se dvěma vodiči se připojuje fáze a nulák, ochranný vodič musí být v síti TN-C společný PEN s průřezem minimálně 10 mm².
Otázka: Jaké jsou časté chyby při zapojení zásuvek?
Častá chyba: nedostatečné utažení svorek nebo záměna barev vodičů, což vede k přehřívání spojů a riziku požáru.
Otázka: Jak provést revize zásuvek?
Revize spočívá v kontrole utažení svorek a neporušenosti izolace, doporučená frekvence je minimálně jednou za 5 let.
Otázka: Jaké nástroje jsou potřeba pro zapojení zásuvek?
Potřebujete odizolovač, šroubovák, kleště a zkoušečku napětí pro bezpečné a správné připojení vodičů.
Otázka: Jak se liší zapojení v sítích TN-C a TN-C-S?
V síti TN-C je vodič PEN společný nulák a ochrana, v TN-C-S jsou nulák a ochranný vodič oddělené.
Otázka: Jak bezpečně otestovat zásuvky po zapojení?
Po zapojení vypněte a zapněte jistič a otestujte zásuvky zkoušečkou, abyste ověřili správnost zapojení.
Otázka: Jaké vodiče a kabely jsou vhodné pro propojení dvou elektrických zásuvek?
Pro propojení se běžně používá kabel CYKY 3×1,5 mm², přičemž průřez vodičů musí odpovídat proudovému zatížení okruhu.
Otázka: Jak správně zapojit vodiče do zásuvky podle barev a pořadí?
Fázový vodič se připojuje na L, nulák na N a ochranný vodič na PE, přičemž dodržujte bezpečnostní opatření a vypnutý jistič.
Odborná rada: Zapojení se hodí pro technicky zdatné jedince, ale pro osoby bez elektrotechnické kvalifikace je bezpečnější přenechat montáž profesionálovi.
