Jak správně uvést a přesně změřit průměr potrubí: kompletní návod
Přesné měření průměru potrubí je klíčové pro správnou montáž a funkčnost instalací. Rozlišování mezi vnitřním a vnějším průměrem trubky pomáhá zajistit správný výběr materiálu i spojek. Naučíte se také, jak jednoduše převést jednotky z palců na milimetry pro bezchybné výsledky.
📌 To nejdůležitější
- Průměr potrubí se uvádí jako vnitřní (DN) a vnější průměr (OD), přičemž OD = DN + 2×tloušťka stěny.
- Jeden palec (inch) má přesnou velikost 25,4 mm podle standardu z roku 1959.
- Pro měření průměru potrubí se nejčastěji používá vnější průměr (OD), zejména u plastových trubek.
- Standardní průměry vodovodního potrubí začínají na 20 mm a pokračují až do 315 mm.
- Při měření je důležité použít správné nástroje a zaměřit se na přesnost, aby bylo zajištěno správné spojení a funkčnost potrubí.
Jak správně změřit vnější a vnitřní průměr potrubí
Správné určení průměru potrubí začíná přesným změřením vnějšího průměru (OD) a vnitřního průměru (DN). Vnější průměr představuje vzdálenost mezi dvěma opačnými vnějšími okraji trubky, zatímco vnitřní průměr označuje světlost potrubí, tedy prostor pro průtok média. K měření slouží nejčastěji posuvné měřítko, případně metrické pásmo pro orientační výsledky.
Měření vnějšího průměru (OD)

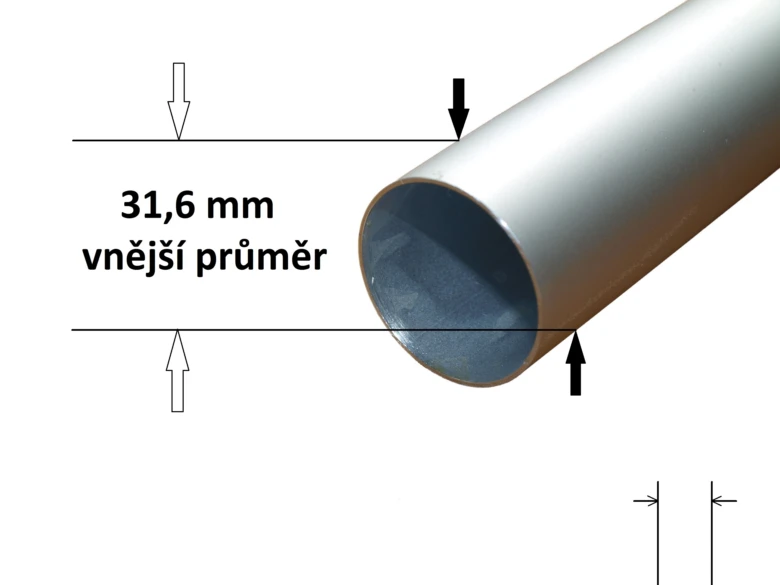

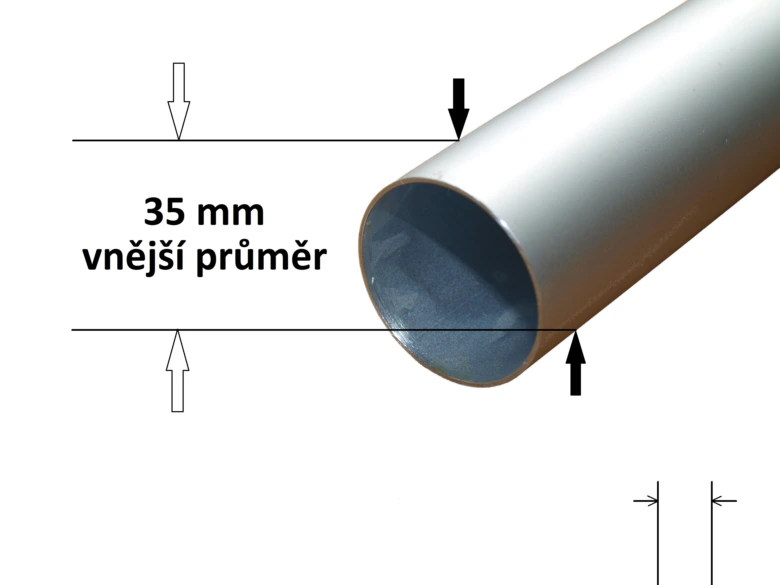

Vnější průměr (OD) trubky změříte tak, že změříte vzdálenost přes její nejširší část. Pro přesné měření použijte posuvné měřítko, které umístíte kolmo na osu trubky, aby ukazovalo skutečný rozměr v milimetrech. Tento rozměr se uvádí jako základní instalatérský rozměr potrubí a bývá například v rozmezí 20 až 315 mm.
Měření vnitřního průměru (DN)
Vnitřní průměr (DN) představuje světlost potrubí, tedy prostor uvnitř trubky, kterým protéká voda nebo jiné médium. Měření vnitřního průměru je možné provést pomocí menšího posuvného měřítka nebo měřicí pásky, kterou opatrně vložíte dovnitř trubky a změříte vzdálenost mezi vnitřními hranami. Tento údaj je klíčový pro výpočet průtoku a volbu vhodného kalového čerpadla.
Měření bez speciálních nástrojů
Pokud nemáte k dispozici posuvné měřítko, může posloužit měřicí pásmo nebo provázek. Omotejte provázek kolem trubky, změřte délku obvodu a vypočítejte průměr podle vzorce průměr = obvod / π (přibližně 3,14). Tento způsob je orientační, vhodný pro rychlé zjištění rozměru v terénu. Na přesnost měření ale může mít vliv nerovnost povrchu a tloušťka stěny potrubí.
Častá chyba: nepřiložit měřítko kolmo k trubce nebo měřit v místě, kde je povrch poškozený, což zkresluje výsledky.
Pro koho se to hodí: přesné měření je nezbytné při instalacích a opravách vodovodních trubek, méně vhodné pro hrubé orientační odhady v nouzových podmínkách.
Jak převést průměr potrubí mezi palci a milimetry
Převod průměru potrubí mezi palci a milimetry je nezbytný pro přesné měření a správné uvádění rozměrů v technické dokumentaci. Standardizovaný převod umožňuje jednotné porozumění hodnotám, ať už jde o vnější průměr trubky, vnitřní průměr nebo tloušťku stěny potrubí.
Jak převést palce na milimetry a naopak
Palec (inch) je podle mezinárodního standardu z roku 1959 definován jako 25,4 milimetrů (mm). Tento přesný převod palec na mm je základem pro instalatérské rozměry a usnadňuje měření průměru potrubí v různých jednotkách. Pro přepočet stačí vynásobit počet palců číslem 25,4, nebo naopak vydělit milimetry touto hodnotou. Převod průměru trubky z palců na milimetry je tak rychlý a přesný, což je zásadní při určování vnitřního i vnějšího průměru trubky.
Převodní tabulka běžných průměrů potrubí v palcích a milimetrech
Pro přesné měření průměru potrubí je užitečná tabulka, která uvádí základní instalatérské rozměry v palcích a jejich ekvivalent v milimetrech. Například coulová trubka o průměru 1/8 palce má vnější průměr 9,728 mm, zatímco 1/2 palce odpovídá 20,955 mm. Správné uvádění těchto průměrů pomáhá zabránit chybám při výběru potrubí a plánování instalací.
| Průměr (palce) | Převod na milimetry (mm) | |
|---|---|---|
| 1/8″ | 9,728 | |
| 1/4″ | 13,157 | |
| 1/2″ | 20,955 | |
| 1″ | 33,249 | |
| 2″ | 59,614 | |
| 4″ | 113,03 |
Jak uvést průměr potrubí v technické dokumentaci
Správné uvádění průměru potrubí v technické dokumentaci vyžaduje dodržení přesných standardů a jednotných pravidel. Základními rozměry jsou DN (Diameter Nominal) označující vnitřní průměr potrubí v milimetrech a OD (Outside Diameter) představující vnější průměr trubky. Rozdíl mezi DN a OD určuje tloušťku stěny potrubí podle vzorce OD = DN + 2 × tloušťka stěny. Pro správné měření a zápis je nezbytné znát také převod palec na milimetry, což je klíčové zejména u instalatérských rozměrů, kde 1 palec odpovídá přesně 25,4 mm.
Standardy a normy pro uvádění průměru potrubí
Technická dokumentace musí respektovat normy ČSN a mezinárodní standardy, které definují přesný způsob zápisu průměru potrubí. DN označuje vnitřní průměr trubky, který je rozhodující pro průtok média, a uvádí se v milimetrech. OD pak představuje vnější průměr trubky, který je důležitý pro montáž a kompatibilitu s dalšími komponenty. Tyto standardy zajišťují jednotnost zápisu, což usnadňuje komunikaci mezi výrobci, projektanty a montážníky.
Důležitost přesnosti a jednotnosti v dokumentaci
Přesný a jednotný zápis průměru potrubí je nezbytný pro správný výběr materiálu, výpočet průtoku a kompatibilitu součástí. Nesprávné uvedení DN nebo OD často vede k problémům při instalaci, například nesedí spojky nebo dochází k netěsnostem.
- Měření průměru potrubí musí být vždy provedeno podle platných norem a s použitím vhodných měřicích nástrojů
- Uvedení tloušťky stěny potrubí je nezbytné pro úplné určení rozměrů a správný výběr potrubí
- Převod palec na mm je povinný pro správné porovnání a výběr instalatérských rozměrů, například ¾ palce odpovídá 20,955 mm vnějšího průměru
Tip: Při uvádění průměru potrubí v technické dokumentaci vždy specifikujte, zda se jedná o DN (vnitřní průměr) nebo OD (vnější průměr), a připojte hodnotu tloušťky stěny, aby byla data kompletní a jednoznačná.
Častá chyba: Mnoho technických dokumentací uvádí pouze jeden rozměr bez upřesnění, zda jde o DN nebo OD, což vede k nesprávnému výběru potrubí a montážním komplikacím.
Pro koho se to hodí: Tento způsob zápisu je nezbytný pro projektanty, instalatéry a výrobce potrubních systémů, kteří potřebují přesné a standardizované rozměry. Naopak pro běžné uživatele bez technických znalostí může být detailní rozlišení DN a OD zbytečně komplikované.
Jak vybrat správný průměr potrubí podle použití
Správný průměr potrubí ovlivňuje průtok média a tlakové ztráty v systému. Pro vodovodní potrubí se běžně používají průměry od 20 do 315 mm, které zajišťují dostatečný průtok a minimalizují tlakové ztráty. Kanalizační potrubí má obvykle větší průměry, aby zvládlo odvod splašků bez ucpávání. Výfukové potrubí vyžaduje specifické rozměry přizpůsobené tlaku a teplotě spalin.
Kalová čerpadla pracují s tlakem v rozmezí 0,5-1,3 baru, proto je nezbytné zvolit správný průměr hadice, který zajistí optimální výkon a zabrání nadměrnému opotřebení. Při měření průměru potrubí je třeba rozlišovat vnitřní průměr trubky, který ovlivňuje průtok, a vnější průměr trubky, který se využívá při instalatérských rozměrech. Tloušťka stěny potrubí pak určuje rozdíl mezi těmito hodnotami.
- Vodovodní potrubí: průměry 20-315 mm podle potřeby průtoku
- Kanalizační potrubí: větší průměry, často nad 100 mm
- Výfukové potrubí: průměry přizpůsobené tlaku spalin a konstrukci
Jak určit vnitřní a vnější průměr potrubí
Pro správné uvádění průměru potrubí je nutné změřit vnější průměr trubky a odečíst tloušťku stěny potrubí. Převod palec na mm usnadňuje práci s instalatérskými rozměry, například 3/4 palce odpovídá přibližně 19 mm vnitřního průměru. Takto přesně zvolený průměr zajistí správnou funkci a dlouhou životnost potrubního systému.
Jaké nástroje a metody použít pro přesné měření potrubí
Pro přesné měření průměru potrubí je nezbytné používat specializované nástroje a dodržovat přesné postupy měření. Základním nástrojem je posuvné měřítko (vernier caliper) s přesností na 0,02 mm, které umožňuje spolehlivě změřit vnější průměr (OD) trubky. Pro měření vnitřního průměru (DN) se používají vnitřní čelisti posuvného měřítka nebo hloubkoměry, které zajistí přesnost měření i u potrubí s různou tloušťkou stěny.
Mikrometr je vhodný pro detailní měření tloušťky stěny potrubí a vnějšího průměru s přesností až 0,01 mm, což je důležité zejména u materiálů, kde tloušťka stěny ovlivňuje celkový rozměr a funkčnost spoje. U větších průměrů, například nad 150 mm, se doporučuje použít ocelové měřicí pásmo, které umožňuje rychlé a orientační změření obvodu trubky. Přesný průměr pak spočítáte podle vzorce: průměr = obvod / π (přibližně 3,1416).
Kalibrace měřidel před každým použitím je klíčová pro minimalizaci systémových chyb a zvýšení přesnosti. Doporučuje se kalibrovat posuvné měřítko a mikrometr pomocí kalibračních kroužků nebo standardních měřidel. Opakování měření na několika místech trubky pomáhá eliminovat chyby způsobené nerovnostmi, deformacemi nebo nečistotami na povrchu.
Při práci s instalatérskými rozměry, které jsou často uváděné v palcích, je nutné správně převádět hodnoty na milimetry. Jeden palec odpovídá přesně 25,4 mm. Například průměr 3/4 palce je 19,05 mm, což je důležité pro výběr kompatibilních fitinek a spojek.
- Posuvné měřítko (přesnost 0,02 mm) měří vnější průměr a vnitřní průměr pomocí vnitřních čelistí
- Mikrometr (přesnost 0,01 mm) měří tloušťku stěny a vnější průměr s vysokou přesností
- Měřicí pásmo vhodné pro obvody větších trubek nad 150 mm, průměr spočítejte jako obvod dělený π
- Kalibrace měřidel před měřením eliminuje systémové chyby a zvyšuje přesnost
Tipy a triky pro přesné měření průměru potrubí
Dbejte na to, aby bylo posuvné měřítko drženo kolmo k ose potrubí, což zabrání zkreslení výsledku. Měřte průměr na minimálně třech různých místech trubky a vypočítejte průměrnou hodnotu, abyste zohlednili možné deformace nebo nerovnosti povrchu.
Jak určit vnitřní a vnější průměr potrubí
Vnější průměr (OD) stanovíte přímým měřením posuvným měřítkem přes nejširší část trubky. Vnitřní průměr (DN) se měří vnitřními čelistmi posuvného měřítka nebo hloubkoměrem, přičemž je nutné zohlednit tloušťku stěny. Přesnost měření zvýší pravidelná kalibrace nástrojů a opakování měření.
Častá chyba: Měření průměru bez kalibrace nástrojů nebo měření pouze na jednom místě může vést k nepřesným výsledkům a následným problémům při montáži potrubí.
Pro koho se to hodí: Přesné měření průměru je nezbytné pro instalatéry, projektanty a techniky ve stavebnictví i automobilovém průmyslu. Naopak u hrubých orientačních odhadů v terénu může stačit měřicí pásmo bez nutnosti mikrometru.
Časté dotazy k měření a uvádění průměru potrubí
Tipy a triky pro přesné měření průměru potrubí
Otázka: Jak se měří průměr trubky?
Průměr trubky měříme buď jako vnější průměr trubky (OD), tedy vzdálenost mezi jejími vnějšími okraji, nebo jako vnitřní průměr trubky (DN), což je světlost uvnitř. K přesnému měření slouží posuvné měřítko nebo měřicí pásmo.
Otázka: Jak spočítat průměr trubky z obvodu?
Průměr spočítáte vydělením obvodu číslem π (3,1416), tedy průměr = obvod / π. Tento postup pomůže, pokud nemáte přímý přístup k měřítku.
Otázka: Co znamená DN u potrubí?
DN označuje nominální vnitřní průměr potrubí, což je klíčové pro správný průtok a kompatibilitu s dalšími díly.
Otázka: Jaký je rozdíl mezi vnějším a vnitřním průměrem trubky?
Vnější průměr trubky (OD) zahrnuje tloušťku stěny potrubí a je vždy větší než vnitřní průměr (DN), který označuje průchozí prostor uvnitř trubky.
Otázka: Jak převést průměr trubky z palců na milimetry?
Jeden palec odpovídá přesně 25,4 mm. Například trubka o průměru 3/4 palce má vnější průměr 19,05 mm podle standardního převodu.
Otázka: Jak přesně změřit průměr trubky bez speciálních nástrojů?
Změřte obvod trubky měřicím pásmem a vypočtěte průměr jako obvod dělený číslem π (3,1416). Tato metoda je méně přesná než použití posuvného měřítka.
Otázka: Jak ovlivňuje tloušťka stěny průměr potrubí?
Tloušťka stěny se přičítá k vnitřnímu průměru, proto platí: vnější průměr = DN + 2× tloušťka stěny. Tato hodnota ovlivňuje tlakové ztráty a volbu kalového čerpadla.
Otázka: Jaké jsou běžné průměry vodovodních trubek?
Instalatérské rozměry zahrnují průměry 20, 25, 32, 40, 50, 63, 75, 110, 125, 160, 200, 250 a 315 mm.
Otázka: Jaké nástroje jsou nejlepší pro měření průměru potrubí?
Pro přesné měření se doporučuje posuvné měřítko a mikrometr, měřicí pásmo je vhodné pro měření obvodu.
Otázka: Jak správně uvést průměr potrubí v technické dokumentaci?
Uvádí se DN pro vnitřní průměr a OD pro vnější průměr trubky, vždy s uvedením jednotek (mm či palce) pro jasnou instalatérskou specifikaci.
Otázka: Jak určit průřez potrubí podle jeho průměru?
Průřez vypočtete jako obsah kruhu: P = π × (d/2)², kde d je vnitřní průměr trubky. Výpočet je klíčový pro určení průtoku a tlaku.
Otázka: Jak měřit průměr u flexibilních nebo netradičních trubek?
U flexibilních trubek je měření obvodu pásmem a následný převod na průměr nejspolehlivějším způsobem, protože tvar může být nepravidelný.
Otázka: Jak uvést průměr potrubí správně v technické dokumentaci?
Důležité je jasně rozlišit vnitřní (DN) a vnější průměr (OD), uvést je v milimetrech nebo palcích a respektovat instalační normy pro přesnost.
Otázka: Jaké chyby se často dělají při měření průměru trubky?
Častou chybou je zaměnění vnitřního a vnějšího průměru nebo nepřesné měření bez zohlednění tloušťky stěny, což vede k nevhodnému výběru potrubí a montážním problémům.
Otázka: Návod na měření průměru potrubí krok za krokem
- Zvolte správný nástroj (posuvné měřítko pro OD, pásmo pro obvod).
- Přiložte měřítko na trubku ve správném místě (nejširší část).
- Změřte vnější nebo vnitřní průměr podle potřeby.
- Při měření obvodu vypočtěte průměr vydělením obvodu π.
- Zapište výsledek s uvedením jednotek a typu průměru (DN nebo OD).
Odborná rada: Při měření průměru potrubí vždy zohledněte tloušťku stěny, protože vnější průměr je vždy větší než vnitřní. Převod palec na mm používejte podle přesného faktu 1 palec = 25,4 mm. Pro přesné údaje doporučuji použít kalibrované měřicí nástroje a v případě pochybností konzultovat výběr s odborníkem.
