Rezistor: typy, princip fungování a praktický výpočet odporu

Rezistor je základní elektronická součástka, která omezuje tok elektrického proudu podle své hodnoty odporu. Existují různé druhy rezistorů, které se rozpoznávají například podle charakteristických proužků nebo značky na těle součástky. Porozumění principu fungování a správnému výpočtu odporu je klíčové pro návrh i opravu elektrických obvodů.

Co je rezistor a jaký je jeho princip fungování?

Rezistor je pasivní součástka, která omezuje elektrický proud v elektrickém obvodu tím, že klade odpor průchodu elektrických nosičů náboje. Elektrický odpor rezistoru, měřený v ohmech (Ω), stanovuje, jak velký proud protéká při daném napětí podle Ohmova zákona, který zní V = I × R. Tento vztah popisuje závislost mezi napětím (V), proudem (I) a odporem (R) v obvodu. Princip fungování rezistoru spočívá právě v jeho schopnosti regulovat proud a napětí tak, aby obvod správně fungoval.

Co je to rezistor a jak funguje

Rezistor představuje elektronickou součástku, jejíž hlavní funkcí je omezit průtok elektrického proudu v obvodu. Elektrický odpor, který rezistor vytváří, závisí na materiálu a konstrukci součástky. Rezistor se v obvodech používá k ochraně dalších součástek, dělení napětí nebo nastavení pracovních podmínek.

Fyzikální princip odporu

Odpor rezistoru vzniká díky srážkám elektronů s atomy materiálu vodiče, což omezuje průtok elektrického proudu. Měrný elektrický odpor (ρ) je materiálová konstanta, která charakterizuje vlastnosti konkrétního materiálu. Například měď má měrný odpor 1,68×10⁻⁸ Ω·m, což znamená, že klade velmi malý odpor. Vyšší odpor mají například uhlíkové nebo kovové slitiny používané v rezistorech, protože jejich struktura způsobuje častější srážky elektronů.

• Měrný elektrický odpor závisí na materiálu rezistoru
• Elektrony při průchodu materiálem narážejí do atomů a ztrácejí část energie
• Tento proces omezuje elektrický proud a vytváří elektrický odpor
• Výsledný odpor rezistoru ovlivňuje jeho délka, průřez a materiál

Tip: Správná interpretace barevných proužků na rezistoru umožní přesně určit jeho hodnotu odporu a toleranci, což je klíčové pro správné zapojení v obvodu.

Jaké jsou hlavní typy rezistorů a jejich charakteristiky?

Typy rezistorů a jejich funkce se liší podle konstrukce a účelu použití. Rezistory dělíme na pevné, proměnné a nelineární, přičemž každý druh má specifické vlastnosti, které ovlivňují jejich nasazení v elektrických obvodech.

Pevné rezistory

Pevné rezistory mají konstantní odpor, který se během provozu nemění. Mezi nejčastější typy patří uhlíkové filmové rezistory s tolerancí ±5 % až ±10 %, kovové filmové rezistory s přesností až ±0,1 % a drátové rezistory určené pro vysoký výkon až 100 W. Uhlíkové jsou cenově dostupné, ale méně přesné, kovové filmové nabízejí lepší stabilitu a nižší šum, drátové rezistory zase zvládají větší zátěž. Tyto rezistory jsou označovány barevnými proužky, které vyjadřují jejich hodnotu a toleranci.

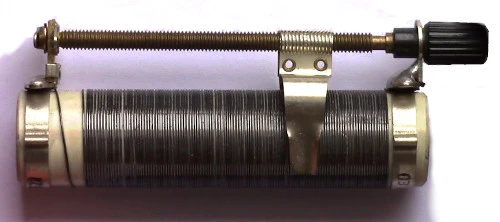

Proměnné rezistory

Proměnné rezistory umožňují nastavení odporu podle potřeby. Patří sem potenciometry s třemi svorkami, reostaty s dvěma svorkami a trimry pro jemné doladění hodnoty odporu. Výkon těchto rezistorů se pohybuje od 0,1 W do 15 W. Potenciometry se často používají pro regulaci hlasitosti nebo jasu, reostaty pro změnu proudu v obvodu a trimry pro přesné nastavení v elektronických zařízeních.

Nelineární a speciální rezistory

Nelineární rezistory mění svůj odpor v závislosti na vnějších podmínkách, jako je teplota, napětí nebo osvětlení. Termistory NTC a PTC reagují na změnu teploty – NTC odpor s rostoucí teplotou klesá, PTC naopak roste. Varistory chrání obvody před přepětím, zatímco fotorezistory (LDR) reagují na intenzitu světla a používají se například v automatickém osvětlení. Tyto rezistory jsou nezbytné pro ochranu a řízení v moderních elektrických zařízeních.

Tip: Pro přesné určení hodnoty pevného rezistoru vždy správně čtěte rezistor proužky, které označují jeho odpor a toleranci, abyste předešli chybám v zapojení. Podrobnější informace o tom, co je rezistor a jak funguje, najdete například na stránce Wikipedia.cz.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak správně vypočítat odpor rezistoru a jeho zapojení v obvodu?

Výpočet odporu rezistoru závisí na materiálu, ze kterého je vyroben, a na jeho geometrických rozměrech. Pro přesný výpočet hodnoty odporu rezistoru podle vzorce R=ρ×(l/A) je třeba znát měrný elektrický odpor materiálu, délku a průřez vodiče.

Výpočet odporu vodiče podle materiálu a geometrie

Vzorec R=ρ×(l/A) vyjadřuje odpor rezistoru, kde ρ je měrný elektrický odpor materiálu v Ω·m (například měď má hodnotu 1,68×10⁻⁸ Ω·m), l je délka vodiče v metrech a A průřez vodiče v metrech čtverečních. Tento vztah ukazuje, že odpor roste s délkou vodiče a klesá s větším průřezem. Rezistor značka a druhy rezistorů se liší podle použitého materiálu i konstrukce, což ovlivňuje jejich funkci v obvodu.

Sériové zapojení rezistorů

V sériovém zapojení rezistorů se celkový odpor vypočítá jako součet jednotlivých odporů podle vzorce R_celkem = R₁ + R₂ + … . Například dva rezistory s hodnotami 100 Ω a 220 Ω zapojené za sebou mají celkový odpor 320 Ω. Toto zapojení se používá, když je potřeba zvýšit celkový odpor v obvodu.

Paralelní zapojení rezistorů

Paralelní zapojení rezistorů má celkový odpor dán převráceným součtem podle vzorce 1/R_celkem = 1/R₁ + 1/R₂ + … . Dva rezistory o hodnotách 100 Ω a 220 Ω zapojené paralelně mají celkový odpor přibližně 69 Ω. Tento způsob zapojení snižuje celkový odpor a často se využívá pro rozdělení proudu.

1. Zjistěte měrný odpor materiálu ρ podle typu rezistoru a jeho značení.
2. Změřte délku vodiče l a průřez A v metrech a metrech čtverečních.
3. Vypočítejte odpor vodiče pomocí vzorce R=ρ×(l/A).
4. Pro více rezistorů určete celkový odpor podle zapojení – sériové nebo paralelní.

Tip: Častou chybou je nesprávné zohlednění jednotek délky a průřezu, což vede k výrazným odchylkám ve výpočtu odporu. Tento návod na výpočet odporu rezistoru krok za krokem pomůže správně určit hodnotu i při použití rezistorů s barevnými proužky.

Pro koho se to hodí: tento postup využijí zejména technici a studenti elektrotechniky při návrhu a analýze obvodů. Pro laiky bez měřících přístrojů může být přesnější volbou určení odporu podle barevných značek přímo na rezistoru.

Jak číst a interpretovat barevný kód a značení rezistorů?

Barevné značení rezistorů patří k nejpřehlednějším způsobům, jak rychle zjistit jejich hodnotu bez použití měřicího přístroje. Pro začátečníky je klíčové pochopit, jak barevné proužky a číslicové kódy u SMD rezistorů vyjadřují hodnotu odporu a toleranci.

Barevný kód s 4 a 5 proužky

Barevný kód rezistoru s 4 proužky obsahuje dvě číslice, multiplikátor a toleranci. První dva proužky představují základní číslice hodnoty odporu, třetí proužek ukazuje násobek (multiplikátor), čtvrtý tolerance, která určuje přesnost, obvykle 5 % nebo 10 %. Kód s 5 proužky používá tři číslice pro přesnější určení hodnoty, následuje multiplikátor a tolerance. Tento systém pomáhá správně určit odpor rezistoru podle barevných proužků i bez speciálního vybavení.

Číselné značení SMD rezistorů

SMD rezistory používají číselné značení, které je tvořeno třemi nebo čtyřmi číslicemi. První dvě nebo tři číslice představují hodnotu odporu, poslední číslice exponent, tedy počet nul za číslem. Například značka 105 znamená 10 × 10^5 Ω, tedy 1 MΩ. Hodnoty pod 1 Ω se označují písmenem R, například 0R15 značí 0,15 Ω. Tento způsob usnadňuje čtení značek na rezistorech malých rozměrů.

• Barevný kód rezistoru zajišťuje rychlou orientaci v hodnotě a toleranci
• SMD rezistory používají číselné značení kvůli malým rozměrům
• Správné čtení značení je klíčové pro funkci rezistoru v obvodu

Tip: Častou chybou je zaměňování pořadí barevných proužků, což vede k nesprávnému určení hodnoty a tím i k poruše obvodu.

Jak ovlivňuje teplota a materiál vlastnosti rezistoru?

Teplota ovlivňuje elektrický odpor rezistoru prostřednictvím teplotního koeficientu odporu (TKR), který udává změnu odporu na jeden stupeň Celsia (Ω/°C nebo ppm/°C). Kovové filmové rezistory mají typický TKR v rozmezí 50 až 200 ppm/°C, což znamená, že jejich odpor změní maximálně o 0,02 % při změně teploty o 40 °C, a proto poskytují vysokou stabilitu v širokém rozsahu teplot od -55 °C do +155 °C. Naproti tomu uhlíkové filmové rezistory vykazují TKR kolem 2000 až 5000 ppm/°C, tedy jejich odpor může kolísat až o několik procent při běžných provozních teplotách, což snižuje přesnost obvodu.

Materiál rezistoru také ovlivňuje jeho chování při zahřívání. Drátové rezistory z kantalové slitiny snesou teploty až do 350 °C a mají nízký TKR, což je důvodem jejich častého použití v průmyslových aplikacích s vysokým výkonem (až 100 W). Naopak uhlíkové a kovové filmové rezistory jsou vhodné pro běžné elektronické obvody s nižším výkonem (0,125 W až 2 W) a teplotní odolností do 155 °C.

Volba typu rezistoru podle teplotní stability je zásadní pro správnou funkci obvodu. Kovové filmové rezistory se používají tam, kde je nutná vysoká přesnost a minimální změna odporu, například v měřicích přístrojích nebo audiozařízeních. Uhlíkové filmové rezistory jsou vhodné pro méně náročné aplikace, kde je prioritou nižší cena a tolerance ±5 % až ±10 %. Drátové rezistory se hodí pro vysokovýkonové a teplotně náročné prostředí, ale nejsou ideální pro vysokofrekvenční obvody kvůli indukčnosti.

Typy rezistorů a jejich teplotní vlastnosti:

• Kovové filmové rezistory – TKR 50-200 ppm/°C, stabilní odpor, provozní teplota -55 až +155 °C
• Uhlíkové filmové rezistory – TKR 2000-5000 ppm/°C, větší kolísání odporu, nižší cena
• Drátové rezistory – odolné do 350 °C, nízký TKR, vhodné pro vysoký výkon a průmysl

Tip: Častou chybou je použití uhlíkových rezistorů v obvodech vyžadujících vysokou přesnost, což vede k nechtěným odchylkám hodnot odporu při změnách teploty. Pro přesné aplikace doporučuji volit kovové filmové rezistory s nízkým teplotním koeficientem.

Pro koho se to hodí vs. pro koho ne: Kovové filmové rezistory jsou ideální pro aplikace vyžadující stabilitu a přesnost, například v lékařské technice nebo měřicí elektronice. Uhlíkové rezistory se hodí pro méně citlivé obvody, kde je důležitá cena a toleruje se větší variabilita odporu. Drátové rezistory jsou vhodné pro průmyslové a výkonové aplikace, ale ne pro vysokofrekvenční signály kvůli indukčnosti.

Jak se používají proměnné a speciální rezistory v praxi?

Potenciometry, termistory, varistory a fotorezistory představují speciální typy rezistorů s konkrétními praktickými funkcemi. Potenciometr umožňuje plynulé nastavení elektrického odporu v rozsahu obvykle od 1 kΩ do 1 MΩ, což se využívá například k regulaci hlasitosti v audiozařízeních nebo nastavení jasu osvětlení. Termistory dělíme na NTC (negativní teplotní koeficient), kde odpor klesá s rostoucí teplotou, a PTC (pozitivní teplotní koeficient), kde odpor roste; jejich přesnost umožňuje měření teplot v rozsahu od -55 °C do +125 °C s tolerancí kolem ±1 %. Varistory slouží jako ochrana před přepětím, přičemž při dosažení určitého prahového napětí (typicky 120 V až 600 V) jejich odpor klesne z megaohmů na jednotky ohmů, čímž omezí proudovou špičku a chrání citlivé součástky. Fotorezistory (LDR) mění svůj odpor v rozsahu od několika megaohmů ve tmě až po stovky ohmů při plném osvětlení, což umožňuje jejich použití v automatických světelných spínačích nebo měřících přístrojích.

Pro správnou funkci v domácích i průmyslových projektech je nezbytné vybrat rezistor podle jeho specifikace a aplikace. Hodnotu odporu vždy ověřte podle barevného kódu s 4 až 6 proužky u klasických THT rezistorů nebo podle tří- až čtyřmístného kódu u SMD typů. Nesprávná volba druhu rezistoru může vést k nestabilitě obvodu, přehřívání nebo nedostatečné ochraně. Například použití potenciometru s příliš nízkým výkonem (pod 0,1 W) v obvodu s vyšším proudem může způsobit jeho rychlé poškození.

• Potenciometr – plynulé nastavení odporu, výkon 0,1 W až 1 W, používá se k regulaci hlasitosti a jasu
• Termistor – přesné měření teploty, NTC/PTC typy s teplotním rozsahem -55 °C až +125 °C
• Varistor – ochrana proti přepětí s prahovým napětím od 120 V do 600 V
• Fotorezistor – odpor reagující na světlo v rozsahu od stovek ohmů do megaohmů

Jaké existují typy rezistorů a jak se liší?

Rezistory rozlišujeme podle konstrukce a funkce na pevné, proměnné a speciální typy, což zásadně ovlivňuje jejich použití v elektrických obvodech. Pevné rezistory, jako jsou kovové filmové s tolerancí až ±0,1 % nebo uhlíkové filmové s tolerancí ±5 %, mají stálý odpor a používají se k nastavení přesných hodnot v obvodech. Proměnné rezistory zahrnují potenciometry s třemi svorkami pro plynulou regulaci odporu v rozsahu od stovek ohmů po megaohmy a reostaty s dvěma svorkami pro robustní nastavení proudu, často s výkonem až 100 W. Trimry jsou miniaturní proměnné rezistory určené k jednorázovému doladění parametrů s výkonem do 0,5 W. Speciální rezistory zahrnují termistory (NTC/PTC), varistory, fotorezistory (LDR), magnetorezistory a silově citlivé rezistory (FSR), které reagují na fyzikální podněty jako teplota, napětí, světlo či tlak.

Materiály rezistorů ovlivňují jejich elektrické vlastnosti a odolnost. Drátové rezistory používají kantalový odporový drát navinutý na keramické jádro, což umožňuje výkon od 1 W až do 100 W a odolnost vůči teplotám přes 300 °C, ale mají vyšší indukčnost vhodnou spíše pro nízkofrekvenční aplikace. Kovové filmové rezistory jsou stabilní a mají nízký šum, vhodné pro přesné měření. SMD rezistory jsou malé, s výkonem od 0,0625 W do 1 W, určené pro povrchovou montáž v moderních elektronických zařízeních.

Jmenovitý výkon rezistoru je klíčový parametr, který určuje maximální trvalé zatížení bez rizika poškození. Typické hodnoty jsou:

Při výběru rezistoru dbejte na to, aby jeho výkonová rezerva byla minimálně 20 % nad maximálním očekávaným zatížením. Častou chybou je použití rezistoru s výkonem příliš nízkým, což vede k přehřívání a zkrácení životnosti součástky.

Tip: Proměnné rezistory se hodí pro aplikace vyžadující plynulou regulaci, jako jsou ovladače hlasitosti nebo stmívače. Naopak nejsou vhodné pro obvody s vysokým výkonem a stabilními hodnotami odporu, kde je lepší použít pevné drátové rezistory s vyšším jmenovitým výkonem.

Jak poznat a měřit odpor rezistoru v praxi?

Pro správné použití rezistorů v elektronických obvodech je nezbytné umět změřit a určit jejich odpor. V praxi se k tomu nejčastěji využívá multimetr, ale hodnotu lze získat i bez přístroje pomocí barevného kódu na těle rezistoru.

Měření odporu multimetrem

Zapněte multimetr do režimu měření odporu (obvykle značeného symbolem Ω). Připojte měřicí sondy na oba konce rezistoru tak, aby byl odpojen od obvodu, a odečtěte hodnotu v ohmech. Takto získáte přesné číslo odporu, což je základní funkce rezistoru v obvodu.

1. Nastavte multimetr na měření odporu
2. Připojte sondy na konce rezistoru
3. Odečtěte naměřenou hodnotu v ohmech
4. Zaznamenejte hodnotu pro další použití

Určení hodnoty bez měřicího přístroje

Barevný kód rezistoru představuje čtyři až pět proužků různých barev. Podle tabulky barevných proužků lze určit hodnotu odporu i toleranci rezistoru. Tento způsob je užitečný, pokud multimetr není k dispozici, zejména u běžných druhů rezistorů používaných v domácích projektech.

Tip: Při čtení barevného kódu začínejte od strany s nejbližším proužkem k jednomu konci rezistoru, abyste správně určili pořadí hodnot.

Jaké jsou dopady dlouhodobého zatížení a stárnutí rezistorů?

Dlouhodobé zatížení a stárnutí rezistorů mají měřitelný vliv na jejich elektrické parametry a spolehlivost v obvodu. Provoz pod zatížením blízkým nebo vyšším než jmenovitý výkon způsobuje zvýšení teploty rezistoru až o desítky stupňů Celsia, což vede k postupnému nárůstu hodnoty odporu až o několik procent ročně. Tento posun zvětšuje toleranci rezistoru, například u uhlíkových filmových rezistorů může tolerance vzrůst z původních ±5 % až na ±10 % během několika tisíc hodin provozu při vysoké teplotě. Zvýšená tolerance negativně ovlivňuje přesnost a stabilitu celého elektrického zařízení.

Stárnutí rezistorů je způsobeno změnami v materiálové struktuře, například degradací odporové vrstvy nebo oxidací kovových částí, což vede k nárůstu šumu a snížení výkonové stability. Drátové rezistory vykazují menší změny odporu při dlouhodobém zatížení díky robustní konstrukci, zatímco uhlíkové a uhlíkové filmové rezistory jsou náchylnější k degradaci. Metalizované filmové rezistory mají díky své konstrukci teplotní koeficient odporu kolem ±50 ppm/°C a lepší tepelnou stálost, což zvyšuje jejich odolnost vůči stárnutí.

Doporučení pro dlouhodobý provoz rezistorů

• Vyberte rezistory s minimálně 20 % rezervou jmenovitého výkonu oproti maximálnímu očekávanému zatížení, aby se snížilo tepelně indukované stárnutí
• Respektujte tolerance rezistoru podle barevného kódu a výrobních značek, protože přesnost se může v čase snižovat
• Vyhněte se provozu rezistorů při teplotách nad 70 °C, které výrazně urychlují stárnutí a zvyšují riziko selhání
• Pravidelně měřte odpor u kritických rezistorů v citlivých aplikacích, zejména po více než 1 000 hodinách provozu při zvýšených teplotách

Tip: Častou chybou je použití rezistorů bez dostatečné výkonové rezervy, což vede k přehřívání a rychlejší degradaci. Pro aplikace vyžadující vysokou spolehlivost doporučuji volit kovové filmové nebo drátové rezistory s nízkým teplotním koeficientem a vyšším jmenovitým výkonem.

Pro koho se to hodí: Rezistory s vyšší tepelnou odolností a výkonovou rezervou jsou vhodné pro průmyslové a automobilové aplikace s dlouhodobým zatížením.

Pro koho NE: Nízkovýkonové uhlíkové rezistory s vysokou tolerancí nejsou vhodné pro přesné nebo kritické obvody vyžadující stabilní parametry po dlouhou dobu.

Časté dotazy a odpovědi k rezistorům

Otázka: Co je rezistor a jaký má význam v elektrických obvodech?

Rezistor je pasivní součástka, která omezuje elektrický proud podle Ohmova zákona (V=I×R) a měří se v ohmech (Ω). Slouží k ochraně a regulaci elektrických obvodů tím, že nastavuje požadovanou hodnotu odporu.

Otázka: Jaký je základní princip fungování rezistoru?

Rezistor způsobuje odpor díky srážkám elektronů s atomy materiálu, což zpomaluje tok proudu. Velikost odporu závisí na měrném odporu materiálu a geometrii součástky.

Otázka: Jaké jsou hlavní typy rezistorů?

Mezi druhy rezistorů patří pevné (uhlíkové, kovové filmy, drátové), proměnné (potenciometry, reostaty, trimry) a nelineární (termistory NTC/PTC, varistory, fotorezistory).

Otázka: Jak vypočítat odpor rezistoru?

Odpor se vypočítá podle vzorce R=ρ×(l/A), kde ρ je měrný odpor materiálu (např. měď 1,68×10⁻⁸ Ω·m), l je délka vodiče a A jeho průřez.

Otázka: Jak se počítá celkový odpor při sériovém zapojení rezistorů?

Celkový odpor je součtem jednotlivých odporů: R_celkem=R₁+R₂+… Například rezistory 100 Ω a 220 Ω zapojené sériově mají odpor 320 Ω.

Otázka: Jak vypočítat odpor při paralelním zapojení rezistorů?

Používá se vzorec 1/R_celkem=1/R₁+1/R₂+… Dva rezistory 100 Ω a 220 Ω zapojené paralelně mají výsledný odpor přibližně 69 Ω.

Otázka: Co znamená barevný kód na rezistoru?

Barevné proužky představují hodnotu odporu, multiplikátor a toleranci rezistoru. Tento rezistor značka umožňuje rychlé určení parametrů bez měřicího přístroje.

Otázka: Jak číst barevný kód rezistoru s 4 proužky?

První dvě barvy značí číslice, třetí je multiplikátor a čtvrtá tolerance. Například hnědá (1), červená (2), oranžová (×1 000), zlatá (±5 %).

Otázka: Jak fungují termistory?

Termistory NTC mají odpor klesající s rostoucí teplotou, PTC naopak rostoucí. Používají se pro teplotní měření a ochranu obvodů.

Otázka: Jaký je jmenovitý výkon rezistorů?

Pevné rezistory mají výkon mezi 0,125 W a 2 W, drátové až 100 W, potenciometry v rozsahu 0,1-15 W.

Otázka: Jak zjistit hodnotu odporu bez měřicího přístroje?

Hodnotu lze určit podle barevného kódu rezistor proužky pomocí tabulek, které přiřazují barvám číslice a multiplikátory.

Otázka: Jak ovlivňuje teplota hodnotu odporu rezistoru?

Teplotní koeficient odporu udává změnu odporu na 1 °C; kovové filmy mají nízký koeficient, uhlíkové rezistory výraznější změny.

Otázka: Co je to potenciometr a k čemu slouží?

Potenciometr je proměnný rezistor s třemi svorkami, umožňuje plynulé nastavení odporu, například k regulaci hlasitosti nebo jasu.

Otázka: Jaký je rozdíl mezi rezistorem a odporem?

Rezistor je konkrétní elektronická součástka, která vytváří odpor; odpor je fyzikální veličina popisující, jak moc proud klade překážku.

Otázka: Jaké jsou dopady dlouhodobého zatížení na rezistory?

Dlouhodobé zatížení zvyšuje hodnotu odporu a toleranci, snižuje jmenovitý výkon a může ovlivnit spolehlivost celého obvodu.

Jak číst a interpretovat značky na rezistorech

Barevné proužky na rezistoru představují hodnotu odporu podle standardního barevného kódu. První dva proužky jsou číslice, třetí je násobitel, čtvrtý tolerance. Pro přesnější určení lze použít i pátý a šestý proužek s teplotním koeficientem nebo speciálními vlastnostmi.

Typy rezistoru a jejich funkce

Pevné rezistory slouží k nastavení přesné hodnoty odporu, proměnné umožňují regulaci proudu, a nelineární rezistory reagují na změny okolních podmínek, například teploty či osvětlení. Každý typ má specifickou funkci v elektronických obvodech.
