Tři jednoduché způsoby testování diody a tyristoru krok za krokem

Testování diody a měření tyristoru patří mezi základní úkony při diagnostice elektronických obvodů. Pomocí multimetru a jednoduchých postupů lze spolehlivě ověřit funkčnost těchto polovodičových součástek. Přehled tří praktických metod vám usnadní správné určení stavu diody i tyristoru bez složitého vybavení.

Tři osvědčené způsoby testování diody pomocí multimetru

Pro správné otestování diody pomocí multimetru existují tři jednoduché metody, které odhalí její funkčnost i případné závady. Multimetr v režimu diodového testu změří úbytek napětí, měření odporu v propustném a závěrném směru pomůže ověřit průchodnost, a test bez odpojení z obvodu umožňuje rychlou kontrolu bez nutnosti vyjímání diody.

Klíčové hodnoty úbytku napětí diody:

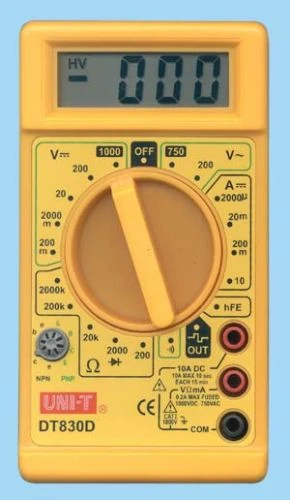

Měření diodovým testem multimetru

Diodový test na multimetru určí úbytek napětí na diodě v propustném směru, který by měl být u běžné křemíkové diody mezi 0,6 a 0,7 V. Připojte červený měřící kabel na anodu a černý na katodu, multimetr zobrazí napětí, což potvrzuje správnou funkci diody. Pokud měření ukáže velmi nízký nebo nulový úbytek, dioda může být zkratovaná; při zobrazení přerušení je dioda pravděpodobně poškozená.

Měření odporu v propustném a závěrném směru

Odpor diody v propustném směru by měl být nízký, zatímco v závěrném směru vysoký až téměř neomezený. Pro měření otočte multimetr do režimu měření odporu a připojte testovací sondy nejprve v jednom směru, poté v opačném. Nízký odpor v závěrném směru značí závadu, zatímco vysoký odpor v propustném ukazuje na zkrat. Tento způsob doplňuje diodový test a pomáhá ověřit stav součástky.

Testování diody bez odpojení z obvodu

Test bez odpojení umožňuje rychle ověřit funkčnost diody přímo v zapojeném obvodu. Multimetr v režimu diodového testu ukáže přibližný úbytek napětí, i když mohou být výsledky ovlivněny okolními součástkami. Tato metoda je vhodná pro rychlou orientační kontrolu, ale při podezření na chybu je lepší diodu z obvodu vyjmout pro přesné měření.

Tip: Při testování diod v obvodu věnujte pozornost možnosti falešných výsledků způsobených paralelními cestami, které mohou ovlivnit měření odporu nebo úbytku napětí. Pro správné vyhodnocení doporučuji v případě pochybností použít měření mimo obvod.

Tři základní metody testování tyristoru a jejich praktické využití

Pro testování tyristoru existují tři osvědčené metody, které umožňují rychle zjistit jeho funkčnost a elektrické vlastnosti. Tyto techniky zahrnují ověření spínání pomocí řídicí elektrody, měření přídržného proudu a analýzu VA charakteristiky. Pro přesné výsledky je vhodné použít multimetr a osciloskop, přičemž vždy dbejte na bezpečnost a správné nastavení měřicích přístrojů.

Test spínání tyristoru

Spínání tyristoru probíhá po přivedení signálu na řídicí elektrodu G, která umožní jeho sepnutí. Pro testování spínacího napětí připojte tyristor do obvodu a postupně zvyšujte napětí na řídicí elektrodě, dokud tyristor nezapne. Pokud tyristor správně spíná, jeho odpor výrazně klesne a měřený proud vzroste. Tento test umožňuje rychle zjistit, zda je tyristor schopný ovládání.

1. Připojte měřicí přístroje k anodě a katodě tyristoru.
2. Připojte spínací napětí na řídicí elektrodu G.
3. Sledujte pokles odporu a nárůst proudu při sepnutí.

Měření přídržného proudu tyristoru

Přídržný proud je minimální proud, který musí protékat tyristorem, aby zůstal sepnutý. Obvykle se pohybuje v jednotkách miliampér (mA). Pro změření přídržného proudu použijte multimetr nastavený na měření proudu a postupně snižujte proud, dokud tyristor nezhasne. Hodnota přídržného proudu je důležitá pro správné dimenzování obvodů s tyristorem.

• Použijte stabilní zdroj napětí a měřte proud při sepnutém tyristoru.
• Snižujte proud do okamžiku vypnutí tyristoru.
• Zaznamenejte hodnotu přídržného proudu v mA.

Měření VA charakteristiky tyristoru

VA charakteristika popisuje vztah mezi napětím a proudem tyristoru a slouží k posouzení jeho elektrických vlastností. Měření probíhá sledováním závislosti proudu na napětí v různých režimech provozu. K tomu se používá multimetr a osciloskop, které umožňují zaznamenat průběh napěťových a proudových veličin. Tento test pomůže odhalit případné vady nebo nesprávné chování zařízení.

1. Připojte tyristor do testovacího obvodu s možností regulace napětí.
2. Měřte a zapisujte hodnoty proudu a napětí při postupném zvyšování napětí.
3. Vykreslete VA charakteristiku a vyhodnoťte parametry tyristoru.

Tip: Při měření vždy dodržujte bezpečnostní pravidla a používejte vhodné ochranné pomůcky. Častou chybou je překročení maximálního přídržného proudu, což může poškodit tyristor.

Podrobnější informace o principu a vlastnostech tyristoru najdete na stránkách Wikipedie: https://cs.wikipedia.org/wiki/Tyristor.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Bezpečnostní zásady a doporučení při testování diody a tyristoru

Při testování diody a tyristoru je nezbytné dodržovat přísná bezpečnostní pravidla, protože nesprávný postup může vést k poškození součástek nebo k úrazu elektrickým proudem. Před zahájením měření vždy odpojte napájení obvodu a ujistěte se, že není přítomné žádné zbytkové napětí, aby nedošlo k náhodnému zkratu či průchodu proudu. Použití izolačních rukavic s minimální třídou ochrany 1000 V a ochranných brýlí s certifikací EN166 výrazně snižuje riziko úrazu.

Správné nastavení multimetru je klíčové pro bezpečnost i přesnost testování. Multimetr nastavte na režim měření diody, který obvykle poskytuje testovací napětí kolem 2 V, nebo na nízký rozsah měření odporu (ohmů), aby nedošlo k přetížení součástky. Před měřením vždy zkontrolujte integritu měřicích kabelů a sond, které musí mít neporušenou izolaci a pevné kontakty, protože poškozené vodiče mohou způsobit nesprávné výsledky nebo elektrický šok.

Testování provádějte na nevodivém povrchu, například na plastové podložce, aby se minimalizovalo riziko zkratu. Při manipulaci s tyristorem dbejte na to, že tento prvek může zůstat v sepnutém stavu, pokud proud mezi anodou a katodou neklesne pod přídržný proud, což může vést k nečekanému průchodu proudu během testu.

• Odpojte napájení a ověřte nulové napětí v obvodu před měřením
• Používejte izolační rukavice s minimální třídou 1000 V a ochranné brýle EN166
• Nastavte multimetr na režim měření diody (testovací napětí cca 2 V) nebo nízký rozsah odporu
• Zkontrolujte neporušenost izolace měřicích kabelů a sond před každým testem
• Provádějte měření na nevodivém povrchu, například plastové podložce
• U tyristoru dbejte na přídržný proud a možnost setrvání v sepnutém stavu

Tip: Při testování diody a tyristoru třemi metodami dodržujte přesný postup měření funkčnosti, který zahrnuje správné nastavení přístrojů a bezpečné zacházení s elektřinou, čímž minimalizujete riziko poškození součástek i úrazu.

Jak interpretovat výsledky testování a co znamenají naměřené hodnoty

Jak správně vyhodnotit výsledky testování diody a tyristoru je klíčové pro správnou diagnostiku a funkčnost těchto součástek. Naměřené hodnoty, jako úbytek napětí nebo přídržný proud, poskytují přesné informace o stavu zařízení a jeho schopnosti správně pracovat v obvodu.

Co znamená úbytek napětí u diody

Správný úbytek napětí v propustném směru diody se pohybuje mezi 0,6 a 0,7 V. Hodnoty nižší než 0,5 V nebo vyšší než 0,8 V často signalizují poruchu, například zkrat nebo otevřený obvod. Při testování diody multimetrem je tedy nutné sledovat právě úbytek napětí, který udává funkčnost diody a její schopnost propouštět proud správným směrem.

Význam přídržného proudu u tyristoru

Přídržný proud tyristoru, vyjádřený v miliampérech (mA), je minimální proud, který musí protékat, aby tyristor zůstal sepnutý po aktivaci. Příliš nízká hodnota může znamenat, že tyristor se neudrží v sepnutém stavu, zatímco příliš vysoká může způsobit nesprávnou funkci. Měření tyristoru proto zahrnuje sledování přídržného proudu jako klíčového parametru pro vyhodnocení jeho stavu.

Tip: Při testování elektronických součástek vždy opakujte měření několikrát, protože nesprávné kontakty nebo špatné připojení multimetru mohou způsobit falešné výsledky. Pro správné vyhodnocení výsledků testování diody a tyristoru využijte také VA charakteristiku, která doplní základní měření odporu a napětí.

Časté dotazy k testování diody a tyristoru

Otázka: Jak otestovat diodu multimetrem?

Zapněte multimetr do režimu diodového testu, připojte červený hrot na anodu a černý na katodu a odečtěte úbytek napětí mezi 0,6 a 0,7 V, což značí správnou funkci.

Otázka: Jak měřit diody v zapojeném obvodu?

Multimetr v režimu diodového testu umožňuje měřit přímo v obvodu, ale výsledky mohou být ovlivněny paralelními součástkami, proto se hodnoty mohou lišit od ideálu.

Otázka: Jak otestovat tyristor?

Použijte tři metody: spínací impuls na řídicí elektrodu, měření přídržného proudu v jednotkách mA a analýzu VA charakteristiky multimetr nebo osciloskopem.

Otázka: Co je přídržný proud tyristoru?

Přídržný proud je minimální proud nezbytný k udržení sepnutého stavu tyristoru, obvykle v řádu jednotek až desítek mA.

Otázka: Jak správně připojit měřicí hroty při testování diody?

Červený hrot na anodu a černý na katodu zajistí měření úbytku napětí v propustném směru diody.

Otázka: Lze otestovat diodu bez jejího vyjmutí z obvodu?

Ano, multimetr v režimu diodového testu to umožňuje, ale měření může být méně přesné z důvodu paralelních cest.

Otázka: Jaké jsou běžné chyby při testování diody a tyristoru?

Častou chybou je nesprávné připojení hrotů, měření pod napětím a přehlížení přídržného proudu tyristoru.

Otázka: Jak ověřit správnou funkci tyristoru?

Sepněte tyristor impulsem na řídicí elektrodu, změřte přídržný proud a porovnejte VA charakteristiku s katalogovými údaji.

Otázka: Jaký je správný úbytek napětí u LED diody?

Úbytek napětí u LED se pohybuje většinou mezi 1,8 až 3,3 V v závislosti na barvě a typu LED.

Otázka: Jak bezpečně testovat elektronické součástky?

Odpojte napájení, používejte izolované měřicí hroty, nastavte správný režim na multimetru a používejte ochranné pomůcky.

Otázka: Jak spustit tyristor během testu?

Krátkým proudovým impulsem na řídicí elektrodu G, který aktivuje sepnutí tyristoru.

Otázka: Co znamená vysoký odpor při měření diody?

Vysoký odpor v závěrném směru značí správnou funkci, zatímco nízký odpor může indikovat poruchu.

Otázka: Jak zjistit, zda je dioda zkratovaná?

Pokud měření ukazuje velmi nízký nebo nulový úbytek napětí v obou směrech, dioda je pravděpodobně zkratovaná.

Otázka: Jak měřit VA charakteristiku tyristoru?

Postupně zaznamenávejte napětí a proud při různých provozních podmínkách a analyzujte je podle katalogových hodnot.

Otázka: Co dělat, když tyristor nesepne?

Zkontrolujte správnost řídicího impulsu a přídržného proudu, případně vyměňte součástku za novou.

Doporučené nástroje a vybavení pro testování elektronických součástek

Pro testování diody a tyristoru je multimetr základním nástrojem, který umožňuje rychlé a přesné měření VA charakteristiky i přídržného proudu tyristoru. Pro detailnější analýzu se hodí osciloskop, který ukáže dynamické chování součástek. Testovací držáky usnadňují bezpečné připojení měřených komponent a eliminují riziko poškození. Ochranné pomůcky, jako jsou antistatické náramky a izolační rukavice, jsou nezbytné pro bezpečnost při práci s elektronickými součástkami. Níže uvedená tabulka přehledně shrnuje doporučené nástroje pro praktický návod na testování diod a tyristorů třemi metodami.

Tip: Pro domácí testování doporučuji multimetr s funkcí dioda test, který zvládne základní měření snadno a rychle bez nutnosti složitého vybavení.
