Anoda a katoda vysvětlení a jejich funkce v elektrických obvodech
Anoda a katoda představují základní elektrody v elektrických obvodech, které určují směr toku elektrického proudu. Anoda je obvykle kladná elektroda, zatímco katoda naopak může být záporná, avšak tato polarita závisí na konkrétním typu zařízení, například diodě nebo elektrolytickém článku. Správné pochopení jejich funkce je zásadní pro správné zapojení a efektivní provoz elektrických systémů.
🔑 Klíčové body
- Anoda je elektroda, která v elektronkových obvodech přitahuje elektrony, zatímco katoda je zdrojem elektronů (termoemise).
- Napětí mezi anodou a katodou u malých elektronek se pohybuje mezi 100 až 300 V, u vysílacích elektronek přesahuje 10 kV.
- V elektrických schématech je anoda označena jako kladný pól (+) a katoda jako záporný pól (−).
- LED diody mají anodu obvykle delší vývod a katodu kratší, přičemž nesprávné zapojení znemožňuje svit LED.
- Vakuum v baňce elektronky je extrémně nízkého tlaku, přibližně 10⁻⁶ až 10⁻⁷ mmHg, což odpovídá 28 miliardám molekul plynu v 1 cm³.
Co je anoda a katoda a jakou mají funkci v elektrických obvodech?
Anoda a katoda jsou základní elektrody v elektrických obvodech, které plní odlišné, ale vzájemně propojené funkce. Anoda je elektroda, která přitahuje elektrony, tedy místo, kam elektrony proudí. Katoda naopak emituje elektrony do obvodu, čímž zajišťuje jejich tok a udržuje elektrický proud.
V elektronkových obvodech katoda slouží jako zdroj elektronů, přičemž může být přímo žhavená (kovové vlákno) nebo nepřímo žhavená (kovová trubička s emisní vrstvou). Nepřímo žhavené katody mají tepelnou setrvačnost, která minimalizuje kolísání emise při žhavení střídavým proudem. Anoda v elektronce přitahuje elektrony a bývá vyrobena z niklového plechu, uhlíku nebo jiných kovů, často s chlazením kvůli teplu vznikajícímu dopadem elektronů. Napětí mezi anodou a katodou u malých elektronek se pohybuje mezi 100 a 300 V, u vysílacích může přesahovat 10 kV.
V polovodičových součástkách, jako jsou diody a LED, je anoda obvykle kladná elektroda (+), katoda záporná (−). U LED je anoda identifikována delším vývodem nebo specifickým značením na pouzdře, zatímco katoda má kratší vývod nebo plochý okraj. Proud v LED směřuje od anody ke katodě, přičemž při obrácené polaritě LED nesvítí, protože polovodičová spojka blokuje tok proudu. Proud LED je třeba omezit rezistorem nebo regulátorem, aby nedošlo k přehřátí a poškození.
Anoda a katoda společně tvoří elektrický obvod, ve kterém katoda dodává elektrony a anoda je přijímá. Tento princip platí v galvanických článcích, elektrolýze i polovodičových prvcích. Polarita anod a katod se liší podle typu obvodu a funkce – například v galvanických článcích je anoda záporná, v elektrolytických článcích kladná.
Key takeaways:
- Anoda přitahuje elektrony a funguje jako elektroda přijímající elektronový proud
- Katoda emituje elektrony do obvodu a tím umožňuje tok elektrického proudu
- V elektronkových obvodech je katoda zdrojem elektronů, anoda je přijímačem s napětím 100-300 V u malých typů
- V polovodičových diodách a LED je anoda kladná (+) a katoda záporná (−), polarita určuje směr proudu a funkci součástky
- Anoda a katoda společně tvoří elektrický obvod, který umožňuje průchod elektrického proudu a správnou funkci zařízení
Jak rozlišit anodu a katodu v různých typech zařízení?
V elektrických obvodech se anoda obvykle označuje jako kladný pól (+) a katoda jako záporný pól (−), avšak jejich polarita závisí na konkrétním typu zařízení a směru elektrického proudu. V galvanických článcích je anoda záporná (−) a katoda kladná (+), protože anoda je místo oxidace a uvolňování elektronů. Naopak v elektrolytických článcích je anoda kladná (+), kde dochází k oxidaci, a katoda záporná (−), kde probíhá redukce. Proto je nezbytné rozlišovat kontext použití pojmů anoda a katoda podle funkce elektrody v daném zařízení.
Jak rozlišit anodu a katodu v elektrickém obvodu
U polovodičových diod je anoda připojena k pozitivnímu napětí a katoda k zápornému. V případě LED (světelných diod) je anoda identifikovatelná jako delší vývod, zatímco katoda má kratší vývod a často je označena plochým okrajem nebo symbolem na pouzdře. U SMD LED se polarita určuje podle výrobního značení, například tečkou nebo drážkou, které jsou specifické pro každého výrobce. LED nesvítí při opačném zapojení, protože polovodičová přechodová vrstva blokuje proud v závěrném směru.
U elektronkových obvodů je katoda elektroda emitující elektrony termoemisí, přičemž existují přímo žhavené katody (kovové vlákno) a nepřímo žhavené katody (kovová trubička s emisní vrstvou). Anoda v elektronce je elektroda přitahující elektrony a bývá vyrobena z niklového plechu nebo uhlíku. Napětí mezi anodou a katodou u malých přijímacích elektronek se pohybuje mezi 100 a 300 V, u vysílacích může přesahovat 10 kV. Anoda je obvykle na kladném potenciálu vůči katodě, což umožňuje vznik anodového proudu.
Pro praktické rozlišení anody a katody v různých zařízeních platí:
- Anoda může být kladná (+) nebo záporná (−) v závislosti na typu zařízení a směru proudu.
- U LED je delší vývod vždy anoda, kratší vývod je katoda označená symbolem nebo plochým okrajem.
- U SMD LED se polarita určuje podle výrobního značení na pouzdře.
- V elektronkách je katoda zdrojem elektronů (termoemise), anoda je přijímač elektronů a bývá na kladném potenciálu.
- V galvanických článcích je anoda mínus (oxidace), katoda plus (redukce).
- V elektrolytických článcích je anoda plus (oxidace), katoda mínus (redukce).
| Zařízení | Anoda | Katoda | Polarita anody | Polarita katody |
|---|---|---|---|---|
| Galvanický článek | Oxidační elektroda | Redukční elektroda | Záporná (−) | Kladná (+) |
| Elektrolytický článek | Oxidační elektroda | Redukční elektroda | Kladná (+) | Záporná (−) |
| Polovodičová dioda | Připojena k + napětí | Připojena k − napětí | Kladná (+) | Záporná (−) |
| LED | Delší vývod, kladný pól | Kratší vývod, označený | Kladná (+) | Záporná (−) |
| Elektronka | Přijímá elektrony | Vysílá elektrony | Obvykle kladná | Obvykle záporná |
Tip: Častou chybou je záměna anody a katody u LED, což způsobí, že dioda nesvítí. U elektronky může nesprávná polarita vést k poškození žhavicího vlákna nebo snížení životnosti. Proto vždy ověřte polaritu podle typu součástky a výrobních označení.
Toto rozlišení se hodí pro běžné zapojení polovodičových diod, LED a elektronek, avšak není vhodné pro aplikace s reverzní polaritou nebo speciálními elektrodami, kde může být polarita odlišná. Vždy doporučuji konzultovat technickou dokumentaci konkrétního zařízení a používat schémata s jasným vyznačením polarity.
Jak fungují anoda a katoda v elektronkových obvodech?
Anoda a katoda tvoří základní elektrody v elektronkových obvodech, kde jsou zásadní v řízení toku elektronů. V elektronce katoda emitovat elektrony díky termoemisi, zatímco anoda tyto elektrony přitahuje a umožňuje jejich proudění obvodem. Celý proces probíhá ve vysokém vakuu, obvykle o tlaku 10⁻⁶ až 10⁻⁷ mmHg, aby se minimalizovaly ztráty a ionizace plynu uvnitř baňky.
Termoemise a typy katod
Termoemise je fyzikální proces, při kterém katoda vyzařuje elektrony díky zahřátí na vysokou teplotu. Zahřátá katoda dosahuje teploty přibližně 1000 až 2500 °C, kdy se elektrony uvolňují z povrchu materiálu. Existují dva základní typy katod podle způsobu žhavení: přímo žhavené a nepřímo žhavené.
Přímo žhavená katoda je tvořena žhavící se vláknem, které zároveň funguje jako zdroj elektronů. Tento typ je jednoduchý a má nižší výrobní náklady, ale jeho provozní životnost bývá kratší kvůli rychlejšímu opotřebení vlákna. Nepřímo žhavená katoda je oddělena od vlákna žhavení tenkou vrstvou emisivního materiálu, který při zahřátí uvolňuje elektrony. Tento typ katody umožňuje stabilnější elektronový proud a delší životnost elektronky.
V elektronkových obvodech napětí mezi anodou a katodou dosahuje hodnot 100 až 300 V, což zajišťuje dostatečný elektrický potenciál pro tok elektronů. Tento princip je podobný i v diodách, kde anoda katoda dioda tvoří řízený směrový proud.
Chlazení a tepelná ztráta anody
Anoda v elektronkových obvodech funguje jako kladná elektroda, která přitahuje elektrony emitované katodou. Při dopadu elektronů na anodu dochází k přeměně jejich kinetické energie na teplo, což způsobuje výrazný ohřev anody. Tepelná ztráta může dosahovat stovek wattů, zejména u výkonových elektronek.
Pro zabránění poškození anody se používají různé metody chlazení, které prodlužují životnost a zvyšují spolehlivost zařízení:
- Vzduchové chlazení – jednoduchý způsob využívající proudění vzduchu kolem anody.
- Vodní chlazení – efektivní metoda při vyšších tepelných výkonech, kdy je anoda obklopena chladicími kanály s proudící vodou.
- Radiátorové chlazení – pasivní odvod tepla pomocí kovových žeber.
Pro přehlednost uvádím příklad výpočtu tepelné ztráty anody:
| Parametr | Hodnota | Jednotka |
|---|---|---|
| Proud elektronů (I) | 100 | mA |
| Napětí anoda-katoda (U) | 250 | V |
| Tepelná ztráta (P=U*I) | 25 | W |
Teplo generované na anodě odpovídá součinu proudu a napětí mezi elektrodami. Při nedostatečném chlazení může dojít k přehřátí a poškození anody, což je častá chyba v provozu elektronkových zařízení.
Tip: Pro koho se hodí elektronky s přímo žhavenou katodou? Jsou vhodné pro nízkonákladové aplikace s kratší dobou provozu. Naopak nepřímo žhavené katody doporučuji do zařízení vyžadujících stabilní výkon a delší životnost.
Vakuum v baňce elektronky, typicky 10⁻⁶ až 10⁻⁷ mmHg, minimalizuje srážky elektronů s molekulami vzduchu a tím zvyšuje účinnost a spolehlivost elektrodového procesu. Pro správnou funkci anody a katody je tento stav nezbytný.
Jak je anoda a katoda znázorněna v elektrických schématech a symbolech LED?
V elektrických schématech je přesné označení anody a katody zásadní pro správné pochopení směru elektrického proudu a funkce polovodičových součástek, jako jsou diody a LED. Anoda představuje kladný pól (+), katoda záporný pól (−). V symbolech diod a LED je anoda obvykle zobrazena na straně delšího vývodu, což umožňuje její rychlou identifikaci. Katoda je v symbolu vyznačena vertikální čarou nebo tyčí, která představuje záporný pól.
Jak určit, která elektroda je anoda a která katoda?
U LED symbolu rozlišujete anodu podle delšího vývodu a katodu podle kratšího vývodu. Na samotném schématu LED je katoda označena vertikální čarou, která znázorňuje záporný pól. Šipky vycházející ze symbolu LED neudávají směr elektrického proudu, ale indikují vyzařování světla při správné polarizaci polovodičové diody.
Při zapojení LED je důležité dodržet polaritu, protože nesprávné připojení anody a katody zabrání průchodu proudu a LED nesvítí. Navíc může dojít k poškození součástky při dlouhodobém působení zpětného napětí přesahujícího maximální hodnotu.
- Anoda je kladný pól, na kterém do diody vstupuje elektrický proud.
- Katoda je záporný pól, na kterém proud z diody odchází.
- V LED symbolech je anoda vždy na delším vývodu, katoda na kratším.
- Šipky v LED symbolu označují emisi světla, nikoli směr elektrického proudu.
Tip: Při montáži LED a jiných diod pečlivě sledujte polaritu a symboliku v elektrických schématech. Častou chybou je záměna anody s katodou, která vede k nefunkčnosti obvodu nebo poškození LED. Dodržení správné polarity zvyšuje životnost a spolehlivost polovodičových prvků.
Proč je správné zapojení anody a katody důležité a jaké chyby mohou nastat?
Správné rozlišení anody a katody je klíčové pro funkci elektronických součástek, zejména LED diod a elektronkových zařízení. Anoda je elektroda, která bývá kladná (plus), zatímco katoda je záporná (minus). Nesprávné zapojení anody a katody v elektrickém obvodu často vede k nefunkčnosti LED, protože proud nemůže správně protékat skrz diodu. Také v obvodech s elektronkami může chyba polarity způsobit nesprávnou činnost nebo dokonce poškození komponent.
Jaké jsou chyby při zapojení anody a katody v obvodu
- Zapojení anody místo katody způsobí, že LED nebo dioda nebude svítit či propouštět proud.
- Obrácená polarita může vyvolat přehřátí nebo zkrat v citlivých elektronkových obvodech.
- Nesprávná identifikace anody a katody vede k nesprávnému průtoku elektrického proudu, což ovlivní funkci celého zařízení.
- V případě elektrolýzy zaměnění elektrod mění směr chemických reakcí, což může poškodit systém.
Tip: Před zapojením vždy ověřte polaritu pomocí dokumentace komponenty nebo multimetru, abyste se vyhnuli běžným chybám při zapojení anody a katody. Pro elektronické začátečníky je rozlišování anody a katody nezbytné, zatímco v jednodušších obvodech s rezistory tento problém obvykle nenastává.
Omezení proudu v LED a jeho dopad na anodu a katodu
Správné omezení proudu v LED obvodech je klíčové pro ochranu samotné LED i jejích elektrod – anody a katody. Bez kontroly proudu by LED mohla být poškozena přehřátím a zkrácením životnosti. Následující podsekce vysvětlí princip omezení proudu a praktické způsoby zapojení, které zaručují bezpečný provoz LED.
Princip omezení proudu v LED obvodech
LED se chová jako polovodičová dioda, která při dosažení prahového napětí začne vést proud prudce a bez omezení. To znamená, že po překročení určitého napětí vzroste proud velmi rychle, což může vést k trvalému poškození LED. Proto je omezení proudu nezbytné, aby nedošlo k přetížení elektrody anody (kladná elektroda) a katody (záporná elektroda). Omezování proudu obvykle probíhá pomocí rezistoru, který reguluje maximální proud v obvodu, nebo konstantního proudového zdroje, který udržuje proud na bezpečné úrovni.
Praktická zapojení a ochrana LED

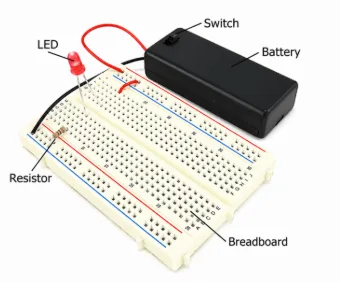

Nejběžnější způsob omezení proudu využívá rezistor zapojený sériově s LED. Hodnota rezistoru se vypočítá podle vzorce R = (Uzdroj – ULED) / ILED, kde Uzdroj je napájecí napětí, ULED prahové napětí LED a ILED požadovaný proud. Alternativně lze použít konstantní proudový ovladač, který zaručuje stabilní proud bez ohledu na změny napětí. Správné připojení elektrod je nezbytné – anoda je připojena k plusu zdroje a katoda k mínusu. Nesprávné zapojení může vést k nefunkčnosti nebo poškození LED.
| Zapojení | Komponenta | Funkce |
|---|---|---|
| Sériové s rezistorem | Rezistor | Omezuje proud |
| S konstantním proudem | Konstantní proudový zdroj | Udržuje stabilní proud |
| Elektrody | Anoda a katoda | Správné připojení elektrod |
Tip: Častá chyba je nesprávné určení anody a katody, což znemožňuje správnou funkci LED. Pro rozlišení lze využít tvar elektrody – anoda je delší a připojuje se k plusu zdroje.
Otázka: Proč jsou anoda a katoda důležité v elektrických obvodech?
Anoda a katoda určují směr proudu v obvodu a správné připojení zajišťuje funkčnost polovodičových prvků, jako je LED. Nesprávné zapojení může vést k zkratu nebo nefunkčnosti.
Otázka: Jak rozlišit anodu a katodu v elektrickém obvodu?
Anoda je obvykle označena delším vývodem a připojuje se na kladný pól, katoda na záporný. V praxi pomáhá i symbol diody na pouzdru LED.
Anoda a katoda v různých typech diod a galvanických článků
Anoda a katoda představují základní elektrody v elektrických obvodech, jejichž polarita a funkce se liší podle typu polovodičových součástek či galvanických článků. Pro správné pochopení principu fungování diod i článků je nutné rozlišit, jak se anoda a katoda chovají v jednotlivých případech.
Typy diod a jejich elektrody
U běžných diod, včetně Zenerových a Schottkyho, anoda a katoda určují směr průchodu proudu. Anoda je obvykle kladná elektroda, na kterou proud vstupuje, zatímco katoda je záporná. U Zenerovy diody však anoda může být i záporná, protože dioda pracuje v závěrné oblasti a umožňuje proud v opačném směru při určitém napětí. Schottkyho dioda se liší nízkým prahovým napětím a rychlou odezvou, přičemž anoda je kladná a katoda záporná, což ovlivňuje jejich použití v rychlých usměrňovačích.
- Zenerova dioda: anoda může být záporná, záleží na provozním režimu
- Schottkyho dioda: anoda je plus, katoda minus
- Standardní dioda: anoda plus, katoda minus
Anoda a katoda v galvanických článcích
V galvanických článcích anoda slouží jako záporná elektroda, kde dochází k oxidaci a uvolňování elektronů, zatímco katoda je kladná elektroda, kde probíhá redukce. Toto rozlišení je opakem elektrických diod, což zdůrazňuje důležitost správného určení polarity. Anoda je tedy minus a katoda plus, což umožňuje tok elektrického proudu z článku do vnějšího obvodu.
- Anoda je záporná elektroda oxidace
- Katoda je kladná elektroda redukce
- Proud v obvodu proudí od anody ke katodě
Tip: Pro efektivní návrh obvodů je nezbytné rozlišovat, že anoda není vždy kladná, a katoda není vždy minus – záleží na typu zařízení a jeho provozním režimu.
