Maximální počet zařízení na jedno RCD a jeho dimenzování v praxi

Maximální počet strojů, které lze připojit na jedno proudové chrániče (RCD), závisí na hodnotě jmenovitého vypínacího proudu a schopnosti chrániče detekovat reziduální proud. Správné dimenzování a zajištění selektivity RCD jsou klíčové pro bezpečnost a spolehlivost elektrické instalace. Nezohlednění těchto parametrů může vést k častým výpadkům nebo nedostatečné ochraně.

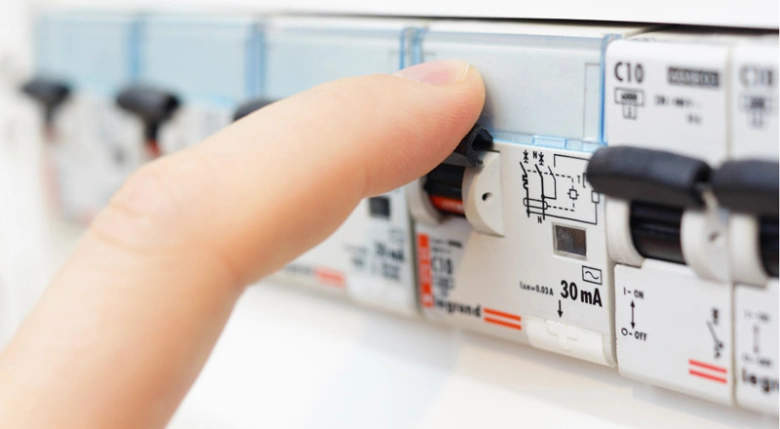

Co je RCD a jak funguje ochrana před úrazem elektrickým proudem

Proudový chránič neboli RCD je zařízení, které chrání před úrazem elektrickým proudem tím, že monitoruje rozdíl proudu mezi živým a nulovým vodičem v elektrickém obvodu. Jakmile RCD detekuje reziduální proud, tedy proud unikající mimo obvod, který obvykle začíná od hodnoty 10 mA, přeruší napájení během zlomku sekundy. Nejčastěji používané hodnoty jmenovitého vypínacího proudu (IΔn) jsou 30 mA pro ochranu osob a 300 mA pro ochranu před požárem.

Key takeaways:

• RCD detekuje reziduální proud v elektrickém obvodu mezi živým a nulovým vodičem
• Při překročení prahové hodnoty RCD rychle vypne obvod a minimalizuje riziko úrazu
• Jmenovitý vypínací proud určuje citlivost ochrany a její vhodnost pro konkrétní instalaci

Jak stanovit počet strojů na jeden RCD

Maximální počet strojů připojitelných na jedno RCD závisí na dimenzování ochrany a celkové proudové zátěži elektrické instalace. Při správném dimenzování je nutné zohlednit nejen součet proudů všech připojených spotřebičů, ale také selektivitu RCD, aby se zabránilo nežádoucímu vypnutí celého obvodu při poruše jednoho zařízení. Častá chyba je přetěžování jednoho proudového chrániče více zařízeními, což zvyšuje riziko falešných vypnutí. Pro přesný počet zařízení na jeden RCD je doporučeno konzultovat projekt elektroinstalace podle norem ČSN EN a přihlédnout k typu zařízení, například u elektromobilů bývá potřeba samostatná ochrana.

Typy RCD a jejich vhodnost pro různé aplikace

Proudové chrániče (RCD) se liší schopností detekovat specifické druhy reziduálních proudů, což přímo ovlivňuje jejich vhodnost pro různé aplikace a dimenzování ochrany elektrické instalace. Nejčastěji se setkáte s typy AC, A, F a B, přičemž každý typ má přesně definované detekční schopnosti podle norem ČSN EN a IEC.

Typ RCD AC detekuje pouze střídavý sinusový reziduální proud, proto je vhodný především pro základní ochranu v běžných domácnostech bez polovodičových zdrojů. Typ RCD A rozpoznává kromě střídavého také pulzující stejnosměrný reziduální proud, což jej předurčuje k použití v instalacích s polovodičovými spínači, například u moderních spotřebičů a některých průmyslových strojů.

Typ RCD F nabízí rozšířenou detekci o složené reziduální proudy a pulzující stejnosměrné proudy superponované na vyhlazený stejnosměrný proud, což je vhodné pro citlivé elektrické přístroje s nelineárními proudy, například u některých frekvenčních měničů.

Nejkomplexnější detekci zajišťuje typ RCD B, který kromě předchozích druhů proudů detekuje i reziduální sinusové střídavé proudy do 1000 Hz a vyhlazené stejnosměrné proudy nezávislé na polaritě. Tento typ je nezbytný pro instalace elektromobilů, průmyslové aplikace s frekvenčními měniči a další zařízení generující hladké stejnosměrné úniky, které běžné RCD typu A nezachytí.

Tip: Správný výběr typu RCD podle charakteru zátěže je klíčový nejen pro bezpečnost, ale i pro spolehlivost instalace. Nesprávný typ RCD může vést k nechtěným výpadkům nebo naopak k neodhaleným únikům proudu.

Při dimenzování ochrany je nutné respektovat pravidla pro počet strojů a zařízení připojených na jedno RCD. Maximální počet není pevně stanoven normami, protože záleží na součtu reziduálních proudů všech strojů a jejich charakteru. Přetížení RCD vysokým součtem unikajících proudů může způsobit falešné vypínání nebo snížit selektivitu ochrany.

Pro spolehlivý provoz se doporučuje:

• Omezit počet zařízení tak, aby součet jejich reziduálních proudů nepřekročil 30 % jmenovitého vypínacího proudu RCD (např. pro RCD s IΔn = 30 mA je maximální součet unikajících proudů 9 mA).
• Rozdělit větší počet strojů do samostatných okruhů s vlastním RCD, aby byla zachována selektivita a minimalizováno riziko výpadků.
• Používat typ RCD odpovídající charakteru zátěže, zejména u instalací s elektromobily, kde je vyžadován typ B nebo kombinace typu A s RDC-DD.

Častá chyba: Připojování příliš mnoha strojů na jedno RCD bez zohlednění součtu reziduálních proudů vede k častým vypínáním a snížení bezpečnosti. Naopak poddimenzování počtu RCD může zvýšit náklady a složitost instalace.

Pro koho se to hodí: Instalace s menším počtem zařízení a standardními spotřebiči může spolehlivě fungovat s typem AC nebo A a jedním RCD na více strojů. Pro koho NE: Průmyslové provozy, nabíjecí stanice elektromobilů a instalace s frekvenčními měniči vyžadují typ B nebo kombinaci s RDC-DD a často více RCD kvůli vysokým a různorodým reziduálním proudům.

Více informací k tématu a podrobná pravidla pro dimenzování ochrany najdete v dokumentaci dTest.

Maximální počet strojů a zařízení připojitelných na jedno RCD

Maximální počet strojů a zařízení připojitelných na jedno RCD závisí především na součtu reziduálních proudů jednotlivých zařízení a správném dimenzování proudového chrániče. Legislativní normy ČSN EN nestanovují pevný limit počtu připojených strojů, ale bezpečnost elektrické instalace vyžaduje respektovat limity reziduálních proudů, které RCD zvládne spolehlivě detekovat a vypnout.

Jak se stanovuje maximální počet strojů na jedno RCD?

Maximální počet strojů, které lze připojit na jeden proudový chránič RCD, určuje součet unikajících (reziduálních) proudů všech zařízení. Tento součet nesmí překročit 0,3násobek jmenovitého vypínacího proudu RCD. Například u RCD s hodnotou IΔn 30 mA je maximální přípustný součet reziduálních proudů 9 mA. Tento limit zajišťuje, že chránič správně reaguje na skutečné poruchy a nezpůsobuje nadměrné vypínání. Při dimenzování ochrany je nutné brát v úvahu selektivitu RCD, aby nedocházelo k zbytečným výpadkům celé elektrické instalace.

Jak ovlivňuje součet unikajících proudů spolehlivost RCD?

Pokud celkový reziduální proud připojených zařízení překročí 0,3násobek jmenovitého vypínacího proudu, může se zvýšit počet nepřesných vypnutí RCD. Takové nežádoucí vypínání snižuje spolehlivost ochrany a může vést k častým výpadkům napájení. Elektrická instalace pak není optimálně chráněna, protože uživatelé mohou vypnutí ignorovat nebo vypínač dokonce obejít. Proto je dimenzování ochrany podle reziduálních proudů zásadní pro udržení bezpečnosti i provozní spolehlivosti.

• Součet reziduálních proudů musí být nižší než 0,3 × IΔn RCD
• Překročení tohoto limitu zvyšuje riziko falešných výpadků
• Správné dimenzování zohledňuje počet a druh připojených zařízení

Tip: Pro větší počet strojů doporučuji rozdělit zátěž na více RCD, aby součet reziduálních proudů nepřekročil bezpečný limit a byla zachována selektivita RCD. Častá chyba je připojovat příliš mnoho zařízení na jeden chránič bez ověření jejich součtu reziduálních proudů.

Dopady připojení více zařízení na spolehlivost a selektivitu RCD

Připojení většího počtu strojů na jeden proudový chránič (RCD) zvyšuje součet unikajících reziduálních proudů, které procházejí jeho měřicí cívkou. Tento součet je aritmetickým součtem drobných úniků jednotlivých zařízení, přičemž i běžné spotřebiče mohou mít reziduální proudy v řádu jednotek miliampérů. Pokud celkový unikající proud přesáhne přibližně 30 % jmenovitého vypínacího proudu (IΔn) RCD, roste riziko nežádoucích vypnutí i během normálního provozu. To vede ke snížení spolehlivosti ochrany a k častějším falešným výpadkům.

Dalším zásadním dopadem je zhoršení selektivity RCD, tedy schopnosti jednotlivých chráničů vypínat pouze postiženou část elektrické instalace bez ovlivnění zbytku systému. Při vysokém součtu unikajících proudů může dojít k překročení prahové hodnoty vypnutí i u nadřazených nebo paralelně zapojených RCD, což způsobí ztrátu selektivity a rozsáhlé výpadky napájení. Selektivita se proto musí řešit správným dimenzováním a koordinací proudových chráničů v souladu s normami ČSN EN.

Kolik strojů připojit na jedno RCD?

• Maximální počet připojených strojů nelze určit pouze podle počtu zařízení, ale musí se vycházet z celkového součtu unikajících reziduálních proudů a jmenovitého vypínacího proudu RCD (typicky 30 mA pro ochranu osob).
• Dimenzování ochrany vyžaduje souhrnné vyhodnocení reziduálních proudů všech připojených spotřebičů a jejich provozních charakteristik.
• U instalací s elektromobily nebo spotřebiči generujícími vyšší stejnosměrné nebo pulzující unikající proudy je doporučeno použít samostatné RCD typu B nebo kombinaci typu A s RDC-DD, aby byla zachována spolehlivost a selektivita.
• Častá chyba: připojování mnoha různých zařízení na jeden RCD bez předchozího výpočtu součtového unikajícího proudu vede k častým neplánovaným vypnutím a ztrátě bezpečnosti.

Tip: Pro správné stanovení počtu strojů na jeden RCD a výběr vhodného typu ochrany doporučuji konzultovat projekt s kvalifikovaným elektrikářem podle platných norem ČSN EN 61008 a ČSN EN 62423. Tím zajistíte optimální spolehlivost a selektivitu elektrické instalace.

Doporučené postupy a normy pro dimenzování RCD v praxi

Při dimenzování proudového chrániče (RCD) pro více připojených strojů je nezbytné dodržovat platné normy a správně vyhodnotit reziduální proudy jednotlivých zařízení v elektrické instalaci. Normy ČSN EN 61008-1 a IEC 61851-1 stanovují pravidla pro instalaci a koordinaci ochranných prvků, což výrazně ovlivňuje maximální kapacitu proudového chrániče pro připojení více zařízení.

Důležitost volby správného typu RCD

Volba typu RCD závisí na charakteru reziduálního proudu, který generují připojená zařízení. Pro běžné spotřebiče se používá typ AC nebo A, zatímco zařízení jako elektromobily vyžadují typ B, který detekuje také stejnosměrné složky. Správný typ RCD zajišťuje spolehlivou ochranu a minimalizuje riziko nežádoucích výpadků.

Koordinace RCD s dalšími ochrannými zařízeními

Koordinace ochranných prvků, například přepěťových ochran a jističů, je klíčová pro bezpečnost elektrické instalace. Správné nastavení selektivity RCD zamezuje nadměrnému vypínání a umožňuje efektivní reakci na skutečné poruchy, čímž se zvyšuje spolehlivost ochrany.

Postupy měření unikajících proudů

Měření unikajících proudů pomáhá přesně stanovit, kolik zařízení lze připojit na jeden RCD bez rizika přetížení. Při překročení jmenovitého vypínacího proudu proudového chrániče hrozí časté vypínání, proto je nutné pravidelně kontrolovat reziduální proudy a přizpůsobit dimenzování ochrany.

Vliv různých typů RCD na možnost sdílení jednoho chrániče více stroji

Které typy RCD jsou vhodné pro připojení více zařízení?

Typ B RCD představuje nejpokročilejší proudový chránič, protože detekuje střídavé reziduální proudy až do frekvence 1000 Hz a zároveň pulzující i vyhlazené stejnosměrné proudy nezávislé na polaritě. Díky této schopnosti lze bezpečně připojit více zařízení, včetně elektromobilů a frekvenčních měničů, které generují složité reziduální proudy. Typ A RCD detekuje střídavé a pulzující stejnosměrné proudy, ale není schopen zaznamenat vyhlazené stejnosměrné úniky, což omezuje jeho použití u instalací s větším počtem elektronicky řízených strojů. Typ AC RCD reaguje pouze na střídavé sinusové reziduální proudy, proto je vhodný jen pro jednoduché obvody bez zařízení generujících stejnosměrné nebo pulzní unikající proudy.

• Typ B RCD umožňuje bezpečné sdílení více zařízení díky detekci širokého spektra reziduálních proudů
• Typ A RCD je vhodný pro méně náročné instalace s omezeným počtem elektronických spotřebičů
• Typ AC RCD není doporučen pro sdílení více strojů s moderní elektronikou kvůli omezené detekci

Jak typ RCD ovlivňuje možnost sdílení na jedno zařízení?

Schopnost RCD detekovat různé druhy reziduálních proudů přímo ovlivňuje maximální počet zařízení, která lze připojit na jeden proudový chránič. Typ B RCD zachytí i stejnosměrné unikající proudy vznikající při provozu elektromobilů či frekvenčních měničů, což minimalizuje falešné vypínání a umožňuje sdílení většího počtu strojů na jeden chránič. Naopak typ AC RCD reaguje pouze na střídavé reziduální proudy, což při připojení více zařízení s elektronikou vede k častým nežádoucím vypnutím a nutnosti instalace více chráničů. Typ A RCD nabízí kompromis, ale pro složité instalace s vysokým počtem zařízení se stejnosměrnými proudy není optimální.

• Typ B RCD zvyšuje selektivitu díky detekci i stejnosměrných reziduálních proudů
• Typ AC RCD je limitován pro instalace s více zařízeními generujícími složité proudy
• Dimenzování RCD musí vycházet z charakteru připojených strojů a jejich reziduálních proudů

Odborná rada: Pro stanovení maximálního počtu strojů na jedno RCD doporučuji vycházet z celkového reziduálního proudu všech připojených zařízení a respektovat normy ČSN EN. V případě elektromobilů nebo průmyslových aplikací je vhodné použít typ B RCD nebo kombinaci typu A s RDC-DD, aby byla zajištěna spolehlivá ochrana a minimalizována rizika falešných výpadků.

Tip: Častou chybou je připojovat na jeden RCD více zařízení bez zohlednění jejich reziduálních proudů, což vede k častému vypínání a snížení bezpečnosti. Pro složitější instalace vždy zvažte použití typů RCD s širší detekční schopností a správnou koordinaci ochranných prvků.

Praktické příklady instalací s více stroji na jedno RCD

Průmyslová instalace vyžaduje přesné dimenzování proudového chrániče (RCD), aby bylo možné bezpečně připojit více strojů na jedno zařízení. Maximální počet strojů na jedno RCD závisí především na hodnotě jmenovitého vypínacího proudu a celkovém reziduálním proudu unikajícím z připojených zařízení. Koordinace ochranných prvků musí zajistit, že při poruše dojde k rychlému a selektivnímu vypnutí pouze postižené části instalace.

Kolik zařízení lze připojit na jeden RCD?

V praxi se setkáváme s instalacemi, kde je na jeden proudový chránič připojeno 10 až 20 strojů, často i více, pokud je správně vypočítán souhrnný reziduální proud. Pro optimální dimenzování ochrany je nutné:

• Změřit nebo odhadnout celkový reziduální proud všech zařízení
• Volit RCD s vhodným jmenovitým vypínacím proudem (typicky 30 mA, 100 mA nebo více podle normy ČSN EN)
• Zajistit selektivitu RCD, aby nedocházelo k nežádoucím výpadkům celé instalace
• Pravidelně kontrolovat a testovat funkčnost proudového chrániče

Správné navržení počtu strojů připojených na jedno RCD výrazně zvyšuje bezpečnost a spolehlivost elektrické instalace. Naopak poddimenzování může vést k častým výpadkům a riziku úrazu elektrickým proudem.

Koordinace RCD s dalšími ochrannými prvky

Koordinace RCD s dalšími ochrannými prvky je zásadní pro spolehlivý provoz elektrické instalace a minimalizaci nežádoucích výpadků. Proudový chránič (RCD) musí být dimenzován v souladu s jmenovitým vypínacím proudem a reziduálním proudem tak, aby správně reagoval na úniky proudu bez zbytečných vypnutí. Současně je nezbytné zajistit selektivitu RCD vůči jističům a přepěťovým ochranám, což znamená, že ochranné prvky musí spolupracovat tak, aby při závadě vypnul pouze postižený okruh.

Správné nastavení koordinace ochranných prvků zvyšuje bezpečnost instalace a prodlužuje životnost zařízení. Koordinace RCD s přepěťovou ochranou zabraňuje poškození elektrických spotřebičů vlivem náhlých napěťových špiček. Jističe zase ochrání vedení před přetížením a zkratem, přičemž RCD hlídá úniky proudu. V praxi se často řeší otázka, kolik strojů lze připojit na jeden RCD, přičemž toto číslo závisí na celkovém reziduálním proudu i kapacitě samotného chrániče.

Pro správnou koordinaci ochranných prvků je třeba:

• Zvolit RCD s vhodným jmenovitým vypínacím proudem podle charakteru zátěže
• Zajistit selektivitu RCD vůči jističům, aby nedocházelo k nežádoucím výpadkům
• Koordinovat RCD s přepěťovou ochranou pro ochranu elektrických zařízení před přepětím
• Brát v úvahu maximální počet strojů připojitelných na jedno RCD s ohledem na reziduální proud

Tip: Častá chyba je nesprávné dimenzování RCD bez ohledu na počet připojených zařízení, což vede k častým výpadkům a zbytečným servisním zásahům.

Kolik zařízení lze připojit na jeden RCD?

Maximální počet strojů na jedno RCD závisí na součtu únikových proudů a jmenovitém vypínacím proudu chrániče. Proto je vhodné konzultovat dimenzování ochrany s odborníkem podle normy ČSN EN a specifik elektrické instalace.

Časté dotazy k počtu zařízení na jedno RCD a bezpečnosti

Otázka: Kolik strojů lze připojit na jeden proudový chránič?

Maximální počet strojů není pevně stanoven, záleží na součtu unikajících proudů (reziduálního proudu), který nesmí překročit 0,3násobek jmenovitého vypínacího proudu RCD.

Otázka: Kdy je povinné mít proudový chránič?

Proudový chránič je povinný v obytných prostorách, koupelnách, na vnějších zásuvkách a dalších místech podle normy ČSN EN 61008-1.

Otázka: Jak ovlivňuje počet připojených zařízení spolehlivost RCD?

Více připojených zařízení zvyšuje součet unikajících proudů, což může způsobit častější nežádoucí vypínání a snížit selektivitu RCD.

Otázka: Jak správně dimenzovat RCD pro více zařízení?

Dimenzování se provádí podle součtu unikajících proudů a požadavků norem ČSN EN 61008-1, včetně měření reziduálních proudů a koordinace ochranných prvků.

Otázka: Jaký typ RCD je vhodný pro připojení elektromobilů?

Pro elektromobily se doporučuje RCD typu B nebo kombinace typu A s detektorem stejnosměrného proudu (RDC-DD) dle IEC 61851-1.

Otázka: Kdy nemusí být použit proudový chránič?

V sítích TN-C není použití RCD povoleno, a v některých průmyslových instalacích platí výjimky podle platných norem.

Otázka: Jaké jsou důsledky přetížení RCD více zařízeními?

Přetížení vede k častým výpadkům, nižší spolehlivosti a riziku nesprávného fungování ochrany.

Otázka: Jak zajistit selektivitu mezi více RCD v instalaci?

Selektivita RCD se dosahuje správným dimenzováním vypínacích proudů a vhodnou koordinací zapojení v elektrické instalaci.

Otázka: Jak postupovat při měření unikajících proudů?

Použijte specializovaný přístroj, postupně odpojujte jednotlivá zařízení a zaznamenejte hodnoty pro vyhodnocení bezpečné zátěže RCD.

Otázka: Jaké normy upravují použití a instalaci RCD?

Platí normy ČSN EN 61008-1, ČSN EN 61009-1 a IEC 61851-1, které stanovují požadavky na typy RCD, instalaci a bezpečnost elektrických instalací.

Otázka: Jaký je doporučený maximální proudový únik pro RCD při připojení více strojů?

Doporučený reziduální proud je 30 mA, což zajišťuje bezpečnost osob i při připojení více zařízení.

Otázka: Jak ovlivňuje délka kabelů mezi stroji a RCD jeho spolehlivost?

Délka kabelů by měla být do 30 metrů, delší vedení může způsobit nežádoucí úniky proudu a falešná vypnutí.

Otázka: Kdy je vhodné použít selektivní RCD v instalaci s více stroji?

Selektivní RCD se doporučuje při více strojích, aby porucha jednoho zařízení nezpůsobila výpadek celého okruhu.

Otázka: Jaký typ RCD je vhodný pro ochranu strojů s vysokými spouštěcími proudy?

Pro stroje s vysokými spouštěcími proudy jsou vhodné RCD typu B nebo F, které zvládají pulzní a stejnosměrné proudy.

Otázka: Jaké jsou limity počtu připojených zařízení na RCD s jmenovitým proudem 40 A?

Na RCD s jmenovitým proudem 40 A lze připojit zařízení s celkovým proudem do 32 A, což odpovídá přibližně 4 až 6 běžným strojům.

Otázka: Jak často je třeba kontrolovat funkčnost RCD v instalaci s více stroji?

Test funkčnosti RCD by měl probíhat minimálně jednou za 6 měsíců pomocí testovacího tlačítka nebo přístrojového měření.

Otázka: Jaký je vliv paralelního připojení strojů na jeden RCD?

Paralelní zapojení zvyšuje souhrnný unikající proud, což může vést k častějšímu vypínání a vyžaduje pečlivé dimenzování ochrany.

Otázka: Jak postupovat při výběru RCD pro strojní zařízení v průmyslovém provozu?

Zvažte typ zátěže, očekávané unikající proudy a požadavky na rychlost vypnutí, podle kterých vyberete vhodný typ a citlivost RCD.
