Rozdíl mezi sériovým a paralelním připojením vysvětlení a

Sériové a paralelní připojení patří mezi základní způsoby zapojení elektrických komponent, které ovlivňují elektrické napětí i kapacitu baterie. Zatímco sériové zapojení baterií zvyšuje celkové napětí, paralelní zapojení rezistorů mění proudové poměry v obvodu. Porozumění těmto rozdílům pomáhá správně navrhnout a optimalizovat elektrické systémy.

Hlavní rozdíl mezi sériovým a paralelním připojením

Hlavní rozdíl mezi sériovým a paralelním připojením spočívá v tom, jak ovlivňují elektrické napětí a kapacitu baterií. Sériové připojení baterií zvyšuje celkové napětí součtem jednotlivých napětí, například dvě 12V baterie v sérii vytvoří 24V. Kapacita baterie (Ah) však zůstává stejná jako u jedné baterie. Naopak paralelní připojení udržuje napětí na hodnotě jedné baterie, tedy například 12 V, ale kapacita baterií se sčítá, takže dvě 12V 100Ah baterie v paralelním zapojení budou mít celkovou kapacitu 200 Ah.

Jaký je rozdíl mezi sériovým a paralelním připojením, lze tedy shrnout takto:

1. Zvýšení napětí – v sériovém připojení se elektrické napětí baterií sčítá.
2. Zvýšení kapacity – v paralelním připojení se kapacita baterií (Ah) sčítá.
3. Výpočet baterií – je nutné zvolit zapojení podle požadovaného napětí a kapacity.
4. Bezpečnost bateriových systémů – správné zapojení zabrání přetížení a zkratu.

Při paralelním zapojení rezistorů se například kapacita či proud rozděluje, což odpovídá principu u paralelních baterií.

Jaký je rozdíl mezi paralelním a sériovým zapojením zdrojů napětí?

Sériové zapojení je vhodné tam, kde potřebujete vyšší napětí, například pro napájení zařízení s vyšším napěťovým požadavkem. Paralelní zapojení naopak volíte, když potřebujete delší dobu provozu při stejném napětí díky větší kapacitě.

Princip a příklady sériového zapojení baterií

Sériové a paralelní zapojení patří mezi základní způsoby propojení elektrických součástek. V této sekci se zaměříme na princip sériového zapojení baterií, jeho fungování a praktické příklady využití v elektrotechnice. Porozumíte, jak sériové připojení zvyšuje celkové elektrické napětí a jak jej efektivně použít v reálných aplikacích.

Jak funguje sériové zapojení baterií?

Sériové zapojení baterií znamená propojení kladného pólu jedné baterie se záporným pólem druhé. Tímto způsobem se elektrická napětí jednotlivých baterií sčítají, zatímco kapacita baterie zůstává stejná. Například dvě 12V baterie spojené v sérii vytvoří výsledné napětí 24 V při zachování kapacity 100 Ah. Tento princip je obdobný sériovému zapojení rezistorů, kde se napětí na jednotlivých rezistorech sčítá, zatímco proud obvodem je konstantní. Pro výpočet baterií a správnou správu bateriových systémů včetně bezpečnosti je důležité znát přesné hodnoty napětí a kapacity.

Příklady použití sériového zapojení baterií

Sériové zapojení se často využívá v aplikacích, kde je potřeba zvýšit elektrické napětí. Typickým příkladem jsou solární systémy, kde se sériově zapojené baterie používají ke zvýšení napětí a tím efektivnějšímu napájení měničů. Další oblastí jsou elektromobily, kde série baterií dodávají potřebné vysoké napětí k pohonu motoru. Například dvě 12V baterie v sérii vytvoří 24V systém, což je vhodné pro zařízení vyžadující vyšší napětí, aniž by se zvyšovala kapacita baterie. Podrobné vysvětlení principu sériového a paralelního zapojení s praktickými příklady najdete také na stránce Wikipedie o elektrických obvodech (https://cs.wikipedia.org/wiki/Elektrick%C3%BD_obvod).

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Princip a příklady paralelního zapojení baterií

Paralelní zapojení baterií je v praxi velmi časté díky své schopnosti zvyšovat kapacitu systému bez změny elektrického napětí. Tento způsob připojení využívají zejména domácí solární systémy a záložní zdroje, kde je potřeba prodloužit dobu provozu bez navyšování napětí, což zjednodušuje kompatibilitu s připojenými zařízeními. Pro správnou funkci a bezpečnost bateriových systémů je nezbytné přesně znát principy paralelního zapojení a jeho konkrétní výhody.

Jak funguje paralelní zapojení baterií?

Paralelní zapojení spočívá ve spojení všech kladných pólů baterií dohromady a zároveň všech záporných pólů dohromady. Výsledné elektrické napětí systému zůstává stejné jako napětí jedné baterie – například 12 V – zatímco kapacita (vyjádřená v ampérhodinách, Ah) se sčítá. Dvě 12V baterie s kapacitou 100 Ah zapojené paralelně vytvoří systém s napětím 12 V a celkovou kapacitou 200 Ah. Tento princip je analogický paralelnímu zapojení rezistorů, kde celkový odpor klesá, ale u baterií roste dostupná kapacita. Zvýšená kapacita umožňuje delší dobu napájení spotřebičů při konstantním napětí, což je klíčové například v off-grid solárních systémech nebo záložních zdrojích.

Příklady použití paralelního zapojení baterií

Paralelní zapojení se uplatňuje tam, kde je prioritou prodloužení doby provozu zařízení při zachování stabilního napětí. V karavanech zajišťuje delší napájení palubních spotřebičů bez potřeby složitého přepočtu napětí nebo měniče. V domácích solárních systémech mimo síť (off-grid) umožňuje skladovat více energie, což je zásadní při omezeném přístupu k elektrické síti a pro zajištění dostatečné autonomie během noci. Například dvě nebo více 12V baterií s kapacitou 100 Ah zapojených paralelně vytvoří systém s napětím 12 V a kapacitou odpovídající součtu jednotlivých baterií (např. 200 Ah nebo více). Pro správný výpočet baterií a bezpečnost bateriových systémů je však nezbytné zajistit shodnost kapacity, stáří a typu baterií a implementovat správu baterií BMS, která vyrovnává nabíjení a vybíjení jednotlivých článků.

Častá chyba: Nesprávné paralelní zapojení baterií s různou kapacitou nebo stáří vede k nerovnoměrnému vybíjení, což zkracuje životnost celého systému a může způsobit přetížení některých článků. Proto se doporučuje používat baterie stejného typu a pravidelně kontrolovat stav spojů.

Pro koho je paralelní zapojení vhodné: Pro uživatele, kteří potřebují zvýšit kapacitu bateriového systému při zachování nízkého napětí, například v domácích solárních systémech, karavanech nebo záložních zdrojích. Pro koho není vhodné: Pro aplikace vyžadující vyšší napětí, kde je nutné použít sériové zapojení nebo kombinaci sériového a paralelního zapojení.

Další praktické využití paralelního zapojení najdete v záložních zdrojích, kde zajišťuje redundanci – pokud jedna baterie selže, ostatní stále dodávají energii. V pokročilých systémech, jako jsou bateriové systémy Tesla Model S nebo BSLBATT ESS-GRID VN PACK, se paralelní zapojení kombinuje se sériovým pro optimalizaci napětí a kapacity.

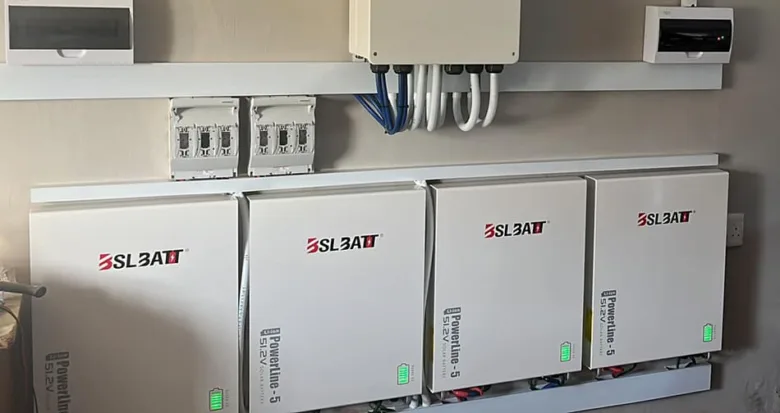

Tip: Při paralelním zapojení baterií v domácích solárních systémech je vhodné instalovat pojistky a jističe na každý paralelní řetězec, aby se minimalizovalo riziko zkratu a zvýšila bezpečnost celého systému.

Výhody a nevýhody sériového a paralelního zapojení

Výhody a nevýhody sériového a paralelního zapojení ovlivňují volbu vhodného řešení v závislosti na požadavcích na proudové zatížení, bezpečnost a efektivitu. Níže představím klíčové rozdíly a praktické příklady, které pomohou rozhodnout, kdy použít sériové připojení a kdy paralelní.

Výhody sériového zapojení baterií

Sériové připojení baterií snižuje proud v celém obvodu, což umožňuje použít tenčí vodiče a minimalizuje ztráty energie. Například při elektrickém napětí 24 V je proud poloviční oproti 12 V při stejné výkonové zátěži, což zvyšuje efektivitu a snižuje náklady na materiál. Toto zapojení však neumožňuje zvýšit kapacitu baterie, protože proud zůstává konstantní. Sériové zapojení je vhodné tam, kde je potřeba zvýšit celkové napětí, například u elektrotechnických příkladů, kde je důležitá přesná hodnota elektrického napětí.

Výhody paralelního zapojení baterií

Paralelní zapojení zvyšuje proudovou kapacitu systému a poskytuje redundanci, což znamená, že při selhání jedné baterie zůstává celý systém funkční. To je zásadní pro bezpečnost bateriových systémů a spolehlivost kritických aplikací, jako jsou záložní zdroje energie. Zvýšený proud umožňuje například napájet zařízení s vyššími nároky na výkon. Nevýhodou může být potřeba silnějších vodičů a složitější správa baterií BMS kvůli rozdílům v kapacitě baterie a nabíjecích stavech.

Tip: Častou chybou při sériovém a paralelním zapojení je nesprávné dimenzování vodičů a nevhodná správa baterií BMS, což může vést k nerovnoměrnému zatížení a předčasnému selhání systému. Pro koho se to hodí: Sériové zapojení využijete při požadavku na vyšší napětí s nižším proudem, paralelní je vhodné pro aplikace vyžadující vysoký proud a spolehlivost.

Kombinace sériového a paralelního zapojení pro optimální výkon

Kombinace sériového a paralelního zapojení umožňuje dosáhnout přesně požadovaného elektrického napětí i kapacity bateriového systému. Na příkladu osmi 12V 100Ah baterií lze vytvořit systém s celkovým napětím 48 V a kapacitou 200 Ah. Toho se dosáhne rozdělením baterií do dvou paralelních řetězců, přičemž každý řetězec obsahuje čtyři baterie zapojené sériově.

Sériové zapojení baterií znamená, že se napětí jednotlivých článků sčítá, zatímco kapacita baterie (Ah) zůstává stejná jako u jedné baterie. Paralelní zapojení naopak udržuje napětí konstantní a kapacity se sčítají. V našem příkladu tedy čtyři baterie v sérii vytvoří 48 V při 100 Ah, a dvě takové větve paralelně zapojené zvýší kapacitu na 200 Ah. Tento princip je klíčový při výpočtu baterií a navrhování jejich výkonu pro konkrétní aplikace.

Pro správnou správu baterií je nutné zajistit bezpečnost bateriových systémů, protože nesprávná kombinace může vést k přetížení nebo nerovnoměrnému vybíjení. V tomto ohledu je vhodné použít bateriový management systém (BMS), který monitoruje stav jednotlivých článků.

Příklady sériového a paralelního zapojení v elektrotechnice

Podobně jako u paralelního zapojení rezistorů, kde se snižuje celkový odpor, paralelní připojení baterií zvyšuje kapacitu. Sériové zapojení baterií je analogické k sériovému zapojení rezistorů, kde se napětí sčítá. Pro rozpoznání sériového a paralelního zapojení v obvodu je třeba sledovat, zda jsou články spojeny za sebou (sériově) nebo vedle sebe (paralelně).

Tip: Častou chybou bývá nesprávné propojení baterií, které může způsobit nesouměrné zatížení a zkrácení životnosti. Proto je kombinace sériového versus paralelního připojení baterií – co je lepší – vždy otázkou kompromisu podle požadovaného napětí a kapacity. Tento způsob zapojení se hodí zejména tam, kde je potřeba vysoké napětí i velká kapacita, například v solárních systémech nebo elektrických vozidlech. Pro aplikace s nižšími požadavky na napětí je jednodušší použít pouze paralelní zapojení.

Jak ovlivňuje zapojení životnost baterií?

Životnost baterií přímo ovlivňuje způsob jejich zapojení v elektrickém obvodu. Sériové připojení baterií zvyšuje celkové napětí součtem napětí jednotlivých článků, zatímco kapacita (Ah) zůstává stejná. Například dvě 12V 100Ah baterie zapojené sériově vytvoří 24V 100Ah systém. Paralelní zapojení naopak zachovává napětí jednotlivé baterie, ale zvyšuje kapacitu součtem hodnot, tedy dvě 12V 100Ah baterie paralelně zapojené vytvoří 12V 200Ah systém. Nesprávné vyrovnání napětí nebo kapacity mezi články může zkrátit životnost baterií až o 30 %.

Správa baterií pomocí BMS (Battery Management System) je zásadní pro prodloužení životnosti až na 5-7 let. BMS monitoruje napětí a teplotu každého článku a aktivně vyrovnává napětí, čímž zabraňuje nadměrnému vybíjení nebo přebíjení. Bez BMS dochází zejména u sériového zapojení k přetížení slabších článků, což urychluje degradaci celého systému.

Chyby při zapojení a jejich dopady:

• Nedostatečné vyrovnání napětí v sériovém zapojení vede k přetížení slabších článků a může způsobit snížení kapacity i životnosti baterie.
• Paralelní zapojení bez správné ochrany a vyrovnání může způsobit nerovnoměrné vybíjení, přehřívání a riziko zkratů.
• Nesprávný výpočet celkového napětí a kapacity často vede k přetížení systému a zkrácení životnosti.
• Použití BMS je nezbytné pro bezpečnost bateriových systémů a udržení optimálního výkonu.

Jak rozpoznat sériové a paralelní zapojení v obvodu

Sériové zapojení rezistorů i baterií znamená, že celkové napětí nebo odpor je součtem jednotlivých hodnot. Paralelní zapojení naopak snižuje celkový odpor a zvyšuje kapacitu, přičemž napětí zůstává konstantní. Správné rozpoznání typu zapojení je klíčové pro přesný výpočet baterií a volbu vhodného zapojení podle požadavků aplikace.

Tip: Při sestavování bateriového systému vždy pečlivě ověřte vyrovnání napětí a funkčnost BMS, abyste předešli předčasnému zhoršení životnosti baterií. Pro domácí použití jsou vhodnější paralelní zapojení kvůli vyšší kapacitě a lepší bezpečnosti, zatímco sériové zapojení je efektivní tam, kde je potřeba zvýšit elektrické napětí.

Bezpečnostní zásady při práci se sériovým a paralelním zapojením

Při práci se sériovým a paralelním připojením baterií je zásadní dodržovat bezpečnostní pravidla, protože nesprávné zapojení může způsobit přehřátí, zkrat nebo trvalé poškození zařízení. Sériové zapojení zvyšuje celkové napětí součtem jednotlivých baterií, zatímco paralelní zapojení zvyšuje kapacitu (Ah) při zachování stejného napětí. Nesprávné propojení pólů může vést k nebezpečným elektrickým zkratům s proudy dosahujícími stovek ampér, což ohrožuje jak baterie, tak okolní komponenty. Proto je povinné používat izolační rukavice s minimální dielektrickou pevností 1000 V, ochranné brýle a izolované nástroje s certifikací IEC 60900.

Systém správy baterií (BMS) je nezbytný pro monitorování napětí, proudu a teploty jednotlivých článků. BMS zabraňuje přebíjení, hlubokému vybití a přehřátí, čímž prodlužuje životnost baterií a minimalizuje riziko požáru. V praxi se doporučuje používat baterie stejného typu, stáří a kapacity, aby nedocházelo k nerovnoměrnému zatížení, které může vést k předčasnému selhání jednotlivých článků.

Chyby při sériovém a paralelním zapojení a jak jim předejít

• Nesprávné propojení kladných a záporných pólů baterií často způsobuje zkrat s proudy přesahujícími 100 A, což může vést k přehřátí a požáru.
• Paralelní zapojení baterií s rozdílnou kapacitou nebo stavem nabití způsobuje nerovnoměrné vybíjení a zkracuje celkovou životnost systému.
• Překročení maximálního povoleného napětí v sériovém zapojení (například přes 60 V u domácích systémů) zvyšuje riziko selhání izolace a elektrického průrazu.
• Nedostatečná izolace vodičů a spojů, zejména v místech s vysokým proudem, zvyšuje riziko úrazu elektrickým proudem a vzniku jisker.
• Vynechání BMS nebo pojistek proti nadproudu a přepětí výrazně zvyšuje pravděpodobnost přehřátí a poškození baterií.

Tip: Při instalaci bateriových systémů používejte vodiče s průřezem minimálně 10 mm² pro proudy nad 50 A a vždy instalujte pojistky odpovídající maximálnímu proudu systému.

Bezpečnostní opatření se liší podle typu zapojení: sériové zapojení vyžaduje důslednou kontrolu polarity a napětí, paralelní zapojení klade důraz na vyrovnanost kapacity a stejné stáří baterií. Pro domácí solární systémy s napětím do 48 V je vhodné použít kombinaci BMS a pojistek, zatímco u vyšších napětí a kapacit (například v elektromobilech) je nezbytné integrovat pokročilé monitorovací systémy a kvalitní konektory s nízkým kontaktním odporem.

Pro koho se bezpečnostní opatření hodí: pro všechny, kdo instalují nebo servisují bateriové systémy v solární energetice, elektromobilitě či záložních zdrojích. Naopak pro malé přenosné zařízení s nízkým napětím a kapacitou jsou některá opatření méně kritická, ale přesto doporučená.

Dodržováním těchto pravidel minimalizujete riziko úrazů elektrickým proudem, požáru a poškození baterií, což je klíčové pro spolehlivý a dlouhodobý provoz elektrických systémů se sériovým i paralelním zapojením.

Jak spočítat potřebný počet baterií pro požadované napětí a kapacitu

Výpočet baterií pro konkrétní elektrické napětí a kapacitu baterie vychází z principu sériového a paralelního připojení. Sériové připojení baterií zvyšuje celkové napětí součtem jednotlivých napětí, zatímco paralelní připojení navyšuje kapacitu (Ah) součtem kapacit jednotlivých článků. Pro správné dimenzování systému je tedy nutné kombinovat obě metody podle požadavků na výstupní napětí a kapacitu.

Pro příklad uvažujme systém s napětím 48 V a kapacitou 200 Ah, kde jsou k dispozici baterie o napětí 12 V a kapacitě 100 Ah. V sériovém zapojení čtyři takové baterie dosáhnou požadovaných 48 V (4 × 12 V). Nicméně kapacita zůstává 100 Ah, protože sériové připojení kapacitu nemění. K dosažení 200 Ah je tedy potřeba zapojit dva paralelní řetězce těchto sérií.

Výpočet baterií krok za krokem

1. Určení počtu baterií v sérii – vypočtěte, kolik 12 V článků je potřeba pro požadované napětí (48 V ÷ 12 V = 4 baterie).
2. Určení počtu paralelních řetězců – vydělte požadovanou kapacitu kapacitou jedné série (200 Ah ÷ 100 Ah = 2 řetězce).
3. Výpočet celkového počtu baterií – vynásobte počet baterií v sérii počtem paralelních řetězců (4 × 2 = 8 baterií).
4. Zapojení baterií – sestavte dvě série po čtyřech bateriích a tyto série propojte paralelně.
5. Ověření bezpečnosti bateriových systémů – vždy zkontrolujte správné spojení a použijte bateriový management systém (BMS) pro ochranu a správu kapacity.

Tento návod na sériové a paralelní zapojení rezistorů s příklady funguje obdobně u baterií, přičemž u rezistorů se součet odporů liší podle typu zapojení. Pro baterie je klíčové správné vyvážení napětí a kapacity, aby systém fungoval bezpečně a efektivně.

Tip: Častá chyba je podcenění potřeby správného paralelního propojení, které může vést ke zkrácení životnosti baterií nebo nerovnoměrnému vybíjení. Pro koho se to hodí – pro projekty vyžadující vysoké napětí a kapacitu, pro koho ne – pro jednoduché nízkonapěťové aplikace, kde stačí jedna baterie.

FAQ: Časté dotazy o sériovém a paralelním připojení

Otázka: Jaký je rozdíl mezi sériovým a paralelním připojením?

Sériové připojení zvyšuje elektrické napětí součtem napětí jednotlivých baterií, přičemž kapacita baterie (Ah) zůstává stejná. Paralelní připojení naopak udržuje napětí konstantní a zvyšuje kapacitu součtem jednotlivých hodnot Ah.

Otázka: Jak funguje sériové zapojení baterií?

Sériové zapojení spojuje kladný pól jedné baterie se záporným pólem další, výsledné napětí je součtem napětí všech baterií. Například dvě 12V baterie v sérii vytvoří celkově 24 V.

Otázka: Jak funguje paralelní zapojení baterií?

Paralelní zapojení spojuje všechny kladné póly baterií dohromady i všechny záporné póly, napětí zůstává stejné jako u jedné baterie, ale kapacita se sčítá. Dvě 12 V baterie 100 Ah paralelně vytvoří 12 V při 200 Ah.

Otázka: Kdy je lepší použít sériové zapojení?

Sériové zapojení je vhodné, pokud je třeba zvýšit napětí, například v solárních systémech nebo elektromobilech, kde je běžné požadovat 24 V nebo více.

Otázka: Kdy je lepší použít paralelní zapojení?

Paralelní zapojení se doporučuje pro zvýšení kapacity a prodloužení provozu zařízení, například v off-grid solárních systémech nebo v karavanech.

Otázka: Jak kombinovat sériové a paralelní zapojení?

Kombinací lze dosáhnout požadovaného napětí a kapacity, například dva paralelní řetězce po čtyřech 12 V 100 Ah bateriích vytvoří systém o napětí 48 V a kapacitě 200 Ah.

Otázka: Jak ovlivňuje zapojení životnost baterií?

Nesprávné zapojení může zkrátit životnost baterií až o 30 %. Správná správa baterií pomocí BMS a vyrovnání napětí prodlužují životnost na 5-7 let.

Otázka: Jaké bezpečnostní zásady platí při práci s bateriemi?

Při práci používejte izolační rukavice, ochranné brýle a izolované nástroje, baterie vždy odpojujte před manipulací a instalujte pojistky proti přepětí.

Otázka: Jak spočítat počet baterií pro požadované napětí a kapacitu?

Počet baterií v sérii určuje napětí, počet paralelních řetězců kapacitu. Pro 48 V a 200 Ah lze použít dvě paralelní větve po čtyřech 12 V bateriích.

Otázka: Co se stane při nesprávném zapojení baterií?

Může dojít k přehřátí, zkratu, selhání baterií nebo k výraznému zkrácení jejich životnosti, proto je nutná správná instalace a pravidelná kontrola.

Otázka: Jak rozpoznat sériové a paralelní zapojení v obvodu?

Sériové zapojení má baterie propojené kladný pól k zápornému v řadě, paralelní zapojení spojuje všechny kladné póly dohromady a všechny záporné póly dohromady.

Otázka: Jak spočítat odpor při sériovém a paralelním zapojení rezistorů?

Při sériovém zapojení se odpory sčítají, například Rcelk = R1 + R2. Při paralelním zapojení platí vzorec 1/Rcelk = 1/R1 + 1/R2, což snižuje celkový odpor.

Otázka: Jaký je vliv různých typů baterií na volbu zapojení?

Li-ion baterie mají vyšší napětí na článek a lepší životnost, olověné baterie jsou těžší a robustnější. Typ ovlivňuje volbu zapojení kvůli bezpečnosti a výkonu.

Otázka: Jaká je role BMS při sériovém a paralelním zapojení?

BMS (Battery Management System) vyrovnává napětí mezi články, chrání před přebitím a hlubokým vybitím, což prodlužuje životnost baterií a zvyšuje bezpečnost bateriových systémů.

Otázka: Jaké jsou nejčastější chyby při sériovém a paralelním zapojení?

Časté chyby jsou použití různých typů baterií v jednom obvodu, nesprávné spoje a absence pojistek či BMS, což vede k poruchám a poškození baterií. Tip: vždy kontrolujte shodu parametrů baterií a správnost spojů.
