Jak správně připojit elektrickou troubu a vybrat vhodný kabel
Připojení elektrické trouby vyžaduje přesný výběr přívodního kabelu a správné zapojení, aby bylo zajištěno bezpečné a spolehlivé fungování. Volba vhodného jističe a kabelu podle výkonu trouby a typu elektrické sítě patří k základním krokům, které nelze podcenit. Správné zapojení vestavné trouby nejen chrání vaše zařízení, ale především bezpečnost vaší domácnosti.
🔍 Nejdůležitější fakta
- Vestavné elektrické trouby se obvykle připojují na jednofázovou síť 230-240 V.
- Doporučený průřez kabelu pro připojení trouby je 6 mm², který snese až 10 kW zatížení.
- Pro troubu s příkonem do 3,5 kW postačuje zásuvka s jističem 15 A, pro vyšší výkon je potřeba jistič 32 A.
- Správné zapojení vodičů zahrnuje uzemnění (žluto-zelený), neutrální vodič (modrý) a fázové vodiče podle typu sítě.
- Po instalaci troubu nastavte na 200-250 °C a nechte běžet 30-60 minut pro odstranění pachů a zbytků.

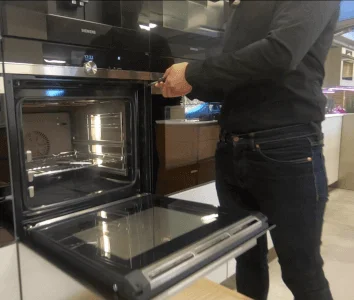

Jak připojit elektrickou troubu bezpečně a správně?
Připojení elektrické trouby k elektrické síti vyžaduje přesné dodržení bezpečnostních pravidel a správné zapojení vodičů. Elektrická trouba se připojuje na napětí 230-240 V, přičemž je nezbytné použít správný přívodní kabel k troubě s odpovídajícím průřezem vodičů. Pevné připojení trouby a správné zapojení vodičů zabrání přehřívání a zkratům, proto doporučuji připojení svěřit kvalifikovanému elektrikáři.
Jak ověřit napětí a bezpečnost před připojením trouby
Před samotným připojením trouby k elektrice je nutné změřit napětí v zásuvce, které by mělo být stabilní v rozmezí 230-240 V. Dále je třeba vypnout jistič pro elektrický sporák, aby se zabránilo úrazu elektrickým proudem během instalace. Použití ochranných pomůcek, jako jsou izolační rukavice nebo nářadí s izolovanými rukojeťmi, výrazně zvýší bezpečnost práce. Častou chybou je připojovat troubu bez vypnutí jističe, což může vést k vážnému nebezpečí úrazu.

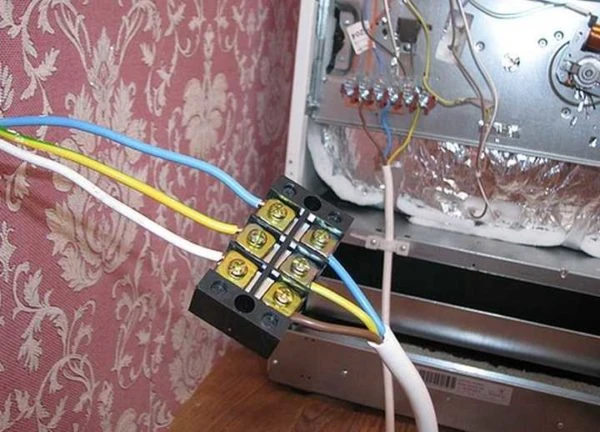

Správné zapojení vodičů trouby
Při zapojení elektrické vestavné trouby je klíčové správně připojit tři vodiče: fázový vodič (L), nulový vodič (N) a ochranný vodič (PE). Barevné označení vodičů musí odpovídat platným normám – hnědý nebo černý pro fázi, modrý pro nulák a zelenožlutý pro ochranný vodič. Připojení vodičů musí být pevné a bez volných konců, aby se zabránilo přehřívání a možnému zkratu. Doporučený průřez vodičů je obvykle 2,5 mm² u běžných domácích trub, avšak vždy záleží na konkrétním výkonu trouby a délce přívodního kabelu. Pevné připojení trouby zajistí také správné dotažení svorek a použití vhodného přívodního kabelu.
- Vypnutí jističe – zajistí bezpečné prostředí pro zapojení
- Změření napětí – ověřte 230-240 V v zásuvce
- Připojení fázového vodiče (L) – podle barevného značení
- Připojení nulového vodiče (N) – modrý vodič do správné svorky
- Připojení ochranného vodiče (PE) – zelenožlutý vodič pro bezpečnost
- Kontrola pevnosti připojení – eliminace volných konců a zajištění správného dotažení
Tip: Připojení trouby by mělo provádět pouze kvalifikovaný elektrikář, zvláště pokud si nejste jisti vhodným průřezem vodičů nebo typem jističe. To platí zejména u vestavných trub s vyšším výkonem, kde nesprávné zapojení může vést k poškození přístroje i riziku požáru.
Jak vybrat správný kabel pro elektrickou troubu podle výkonu
Výběr správného kabelu pro připojení elektrické trouby závisí především na výkonu spotřebiče a délce přívodního vedení. Nesprávný průřez vodiče může způsobit přehřívání kabelu a ohrozit bezpečné připojení trouby. Proto je nutné zvolit kabel s odpovídajícím průřezem a správný jistič, který ochrání obvod před přetížením.
Jaký kabel použít pro elektrickou troubu podle jejího výkonu
Pro elektrickou troubu s výkonem do 3,5 kW postačí kabel s průřezem 2,5 mm², který je obvykle spojen s jističem 15 A. Tento typ kabelu umožňuje bezpečné zapojení elektrické vestavné trouby s menšími nároky na proud. Pokud však příkon trouby přesahuje 3,5 kW a může dosáhnout až 10 kW, doporučuje se použít kabel s průřezem vodiče 6 mm². Tento větší průřez vodiče zvládne vyšší zatížení a spolu s jističem 32 A zajistí bezpečné a stabilní připojení trouby bez rizika přehřátí. Délka vedení nad 10 metrů může vyžadovat úpravu průřezu kabelu navíc kvůli poklesu napětí.
| Výkon trouby (kW) | Průřez kabelu (mm²) | Doporučený jistič (A) |
|---|---|---|
| do 3,5 | 2,5 | 15 |
| 3,5-10 | 6 | 32 |
Jaký jistič zvolit pro elektrickou troubu
Jistič musí být dimenzován podle průřezu kabelu a příkonu trouby. Pro kabel s průřezem 6 mm² se používá jistič typu C s hodnotou 32 A, který poskytuje ochranu proti přetížení a zkratu. Tento jistič je také běžný jako jistič pro elektrický sporák. V případě menších proudových zatížení a kabelu 2,5 mm² postačí jistič 15 A. Správná volba jističe je klíčová pro bezpečné připojení trouby a zabrání poškození elektrické instalace.
Tip: Častá chyba je použití jističe s vyšším proudem, než odpovídá průřezu kabelu, což může vést k nebezpečnému přehřátí a požáru. Proto vždy zkontrolujte shodu mezi průřezem vodiče a hodnotou jističe.
Jaké jsou parametry a jističe potřebné pro připojení trouby
Pro bezpečné připojení trouby k elektrické síti je klíčové zvolit správný jistič a proudový chránič. Výkon elektrické trouby ovlivňuje požadavky na průřez vodiče i hodnotu jističe. Obvyklý přívodní kabel k troubě má průřez 6 mm², pro který se doporučuje jistič typu C s hodnotou 32 A. U méně výkonných modelů stačí jistič 15 A, také typu C, který lépe reaguje na krátkodobé proudové náběhy při zapnutí.
Proudový chránič RCD by měl mít vypínací proud 10 mA a třídu B, která zajišťuje ochranu i při stejnosměrných složkách unikajícího proudu. Pro méně náročné instalace je vhodná třída A, která chrání proti střídavému a pulzujícímu stejnosměrnému proudu. Výběr těchto ochranných prvků je zásadní pro bezpečnost a správné zapojení elektrické vestavné trouby, aby nedocházelo k přetížení nebo zkratům.
Jaký jistič na elektrickou troubu zvolit
- Jistič typu C s hodnotou 32 A pro kabel s průřezem 6 mm² u výkonnějších spotřebičů
- Jistič typu C 15 A pro menší spotřebu elektrického sporáku
- Proudový chránič RCD třídy B s vypínacím proudem 10 mA pro maximální bezpečnost
- Alternativně RCD třídy A pro standardní domácí instalace
- Pevné připojení trouby vždy provádějte podle doporučených parametrů výrobce a místních norem
Tip: Častou chybou je použití jističe s nesprávnou charakteristikou, která nezvládá náběhové proudy trouby, což může vést k nežádoucímu vypínání. Pokud si nejste jisti, jaký typ jističe je potřeba pro elektrický sporák, konzultujte volbu s kvalifikovaným elektrikářem.
Jak nastavit propojky na troubě pro různé typy připojení
Propojky na elektrické troubě určují, zda bude připojení jednofázové (230 V) nebo třífázové (400 V). Správné nastavení těchto měděných propojek je nezbytné pro bezpečné připojení trouby a vyžaduje podle návodu výrobce přesné umístění propojek na označené svorkovnici. U jednofázového zapojení se propojky obvykle spojují tak, aby troubu napájel jeden fázový vodič spolu s nulou a zemí, zatímco u třífázového připojení se propojují jednotlivé fáze podle schématu.
Pro domácí kutily je zásadní postupovat podle schéma zapojení elektrické trouby, které výrobce přikládá, a použít správný průřez vodiče odpovídající jističi pro elektrický sporák. Přívodní kabel k troubě musí být pevně připojen a odpovídat požadavkům na zatížení, aby bylo zajištěno bezchybný provoz a bezpečnost. Jak správně připojit elektrickou troubu tedy začíná správným nastavením propojek a volbou vhodného kabelu dle typu připojení.

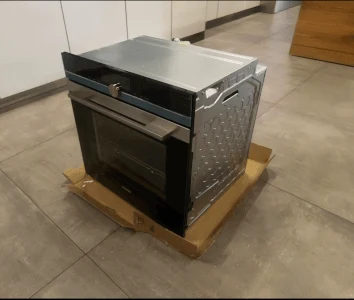

Montáž trouby a příprava prostoru ve skříňce
Při montáži vestavné trouby je třeba pečlivě připravit prostor ve skříňce tak, aby trouba správně seděla a měla dostatek vzduchu pro chlazení. Následující podsekce vysvětlují požadované rozměry i význam vzduchové mezery pro bezpečné a efektivní použití spotřebiče.
Jaké rozměry by měla mít skříňka pro vestavnou troubu
Pro vestavnou troubu jsou doporučované rozměry skříňky přibližně 580-600 mm na výšku, 560 mm na šířku a 550 mm na hloubku. Tento prostor umožní správné usazení trouby a zároveň dostatek místa pro připojení přívodního kabelu k troubě. Výška by měla být volena s ohledem na výrobní tolerance a případný kryt trouby. Přesné rozměry jsou zásadní pro pevné připojení trouby, aby nedocházelo k jejímu posunu nebo mechanickému namáhání kabeláže.
Proč je důležitá vzduchová mezera kolem trouby
Vzduchová mezera 45-50 mm za vestavnou troubou a nad ní umožňuje správnou cirkulaci vzduchu, čímž se zabraňuje přehřívání elektronických i topných částí. Nedostatečná ventilace často vede k poruchám trouby a zkracuje její životnost. Pro bezpečné připojení trouby je nutné tuto mezeru dodržet, protože přehřátí může poškodit i přívodní kabel nebo jistič pro elektrický sporák. Vzduchová mezera tak podporuje stabilní provoz a optimální výkon spotřebiče.
- Příprava prostoru – změřte rozměry skříňky a zajistěte výšku 580-600 mm, šířku 560 mm a hloubku 550 mm
- Kontrola vzduchové mezery – ponechte 45-50 mm volného prostoru za troubou a nad ní pro cirkulaci vzduchu
- Upevnění trouby – připevněte vestavnou troubu montážními šrouby do bočních stěn skříňky s pomocí vodováhy pro přesné vyrovnání
- Kontrola kabeláže – připravte pevné připojení trouby s odpovídajícím průřezem vodiče a zkontrolujte správné zapojení elektrické vestavné trouby podle návodu
Tip: Pro správné zapojení elektrické vestavné trouby doporučuji při montáži použít vodováhu a ideálně mít k ruce pomocníka, který pomůže s upevněním a bezpečným připojením kabelu.

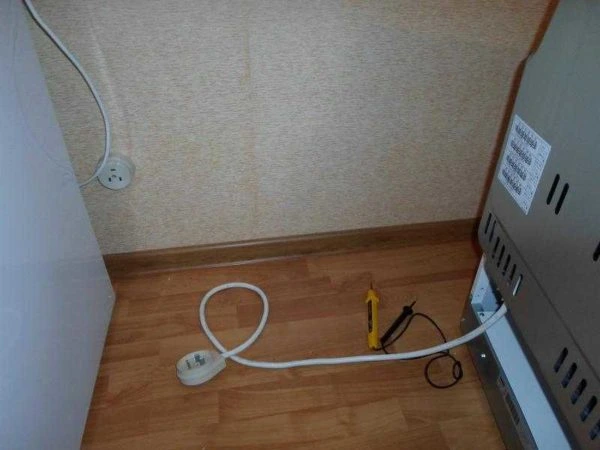

Připojení trouby bez zásuvky – pevné připojení
Pevné připojení trouby bez zásuvky je nezbytné zejména u výkonných modelů, které vyžadují stabilní a bezpečný přívod elektrické energie. Tento způsob připojení zajišťuje přímé zapojení přívodního kabelu k troubě, čímž se minimalizuje riziko přehřívání nebo uvolnění kontaktů. Správný průřez vodiče a odpovídající jistič pro elektrický sporák musí vždy stanovit kvalifikovaný elektrikář, který zajistí bezpečné připojení trouby v souladu s platnou normou. Nesprávné zapojení elektrické vestavné trouby bez odborné instalace může vést k požáru nebo poškození spotřebiče.
Jaký kabel je potřeba pro připojení elektrické trouby
Pro pevné připojení trouby se používá kabel s dostatečným průřezem vodiče, obvykle 3×2,5 mm² nebo více, podle výkonu spotřebiče. Elektrikář vybere správný kabel a jistič, aby odpovídaly zatížení a zaručily bezpečný provoz.
Tip: Pevné připojení trouby svěřte vždy odborníkovi a nepokoušejte se o vlastní instalaci. Chybné zapojení může způsobit zkrat i vážné poškození elektrické sítě.
První spuštění trouby po instalaci
Po bezpečném připojení trouby k elektrice a zajištění pevného připojení trouby s odpovídajícím průřezem vodiče je nutné provést první spuštění. Nastavte teplotu na 200-250 °C a troubu nechte běžet 30-60 minut. Tento proces odstraní zbytky výrobních látek a nepříjemné pachy. Během prvního spuštění věnujte pozornost důkladnému větrání kuchyně, aby se odstranily vyvolané výpary.
- Nastavte troubu na 200-250 °C
- Provozujte troubu 30-60 minut bez přerušení
- Zajistěte dostatečné větrání místnosti
- Zkontrolujte správnost zapojení elektrické vestavné trouby a jistič pro elektrický sporák
Tip: Při instalaci dbejte na správný průřez vodiče přívodního kabelu k troubě, aby bylo bezpečné připojení trouby a předešlo se přehřívání nebo výpadkům jističe.
Časté dotazy k připojení a kabeláži elektrické trouby
Otázka: Jaký kabel je potřeba k připojení elektrické trouby?
Doporučený průřez přívodního kabelu k troubě je 6 mm², který zvládne zatížení až do 10 kW. Použití kabelu s menším průřezem může vést k přehřívání a nebezpečí požáru.
Otázka: Jaký jistič je vhodný pro elektrickou troubu s výkonem do 3,5 kW?
Pro troubu s výkonem do 3,5 kW postačí jistič o hodnotě 15 A třídy C, který zaručí bezpečné jištění bez zbytečných výpadků.
Otázka: Jak správně zapojit kabel do elektrické trouby?
Při zapojení elektrické vestavné trouby připojte žluto-zelený vodič jako ochranný (PE), modrý jako nulový (N) a fázové vodiče podle schématu přiloženého výrobcem.
Otázka: Mohu připojit troubu s výkonem nad 5 kW do běžné zásuvky?
Ne. Trouby s výkonem nad 5 kW vyžadují pevné připojení trouby s jističem 32 A a odpovídajícím kabelem, aby bylo zajištěno bezpečné připojení trouby bez přetížení.
Otázka: Jak nastavit propojky na troubě pro jednofázové připojení?
Propojky nastavte dle návodu výrobce, většinou na štítku, tak aby odpovídaly jednofázovému připojení 230 V.
Otázka: Jaký je doporučený jistič pro připojení elektrické trouby?
Pro nižší výkon je vhodný jistič 15 A, pro výkony nad 5 kW se doporučuje jistič 32 A třídy C, který zvládne vyšší proudové zatížení.
Otázka: Jaké bezpečnostní prvky by měly být součástí připojení trouby?
Proudový chránič (RCD) třídy B s vypínacím proudem 10 mA a správné jištění jističem jsou základními bezpečnostními prvky.
Otázka: Co dělat při připojení trouby bez zásuvky?
Pevné připojení trouby musí provádět kvalifikovaný elektrikář s použitím odpovídajícího kabelu a jističe, aby bylo zajištěno bezpečné připojení trouby.
Otázka: Jaké jsou prostorové požadavky pro vestavnou troubu?
Vestavná trouba potřebuje prostor 580-600 mm na výšku, 560 mm na šířku, 550 mm do hloubky a vzduchovou mezeru 45-50 mm za troubou pro správné chlazení.
Otázka: Jak provést první spuštění nové trouby?
Troubu nastavte na teplotu 200-250 °C a nechte ji běžet 30-60 minut; prostor během toho důkladně větrejte kvůli vypalování výrobních zbytků.
Otázka: Jak postupovat při připojení elektrické trouby v případě starší elektroinstalace?
Zkontrolujte stav kabeláže a použijte minimálně kabel s průřezem 2,5 mm²; jistič by měl mít hodnotu alespoň 16 A pro bezpečný provoz.
Otázka: Jak správně zapojit kabel do svorkovnice elektrické trouby?
Připojte fázi (L), nulový vodič (N) a ochranný vodič (PE) podle barevného značení do odpovídajících svorek; utáhněte šrouby pevně, aby nedošlo k uvolnění kontaktu.
Otázka: Jaký kabel je vhodný pro zásuvky v kuchyni?
Pro běžné zásuvky v kuchyni se používá kabel s průřezem 2,5 mm², zatímco pro pevné připojení trouby je nezbytný silnější kabel s průřezem 6 mm².
Otázka: Jak postupovat při připojení trouby k elektrické síti?
Připojení trouby k elektrické síti musí respektovat schéma zapojení výrobce, správný průřez vodičů a použití jističe odpovídajícího výkonu trouby.
Otázka: Pro koho je pevné připojení trouby vhodné a pro koho ne?
Pevné připojení trouby je nezbytné u výkonů nad 5 kW a v nových instalacích, zatímco u starších nebo menších spotřebičů postačuje zásuvkové připojení.
Odborná rada: V případě nejistoty ohledně zapojení nebo výběru kabelu vždy konzultujte instalaci s kvalifikovaným elektrikářem, abyste zajistili bezpečné připojení trouby bez rizika poruch či úrazu.
