Jak funguje typické schéma elektroinstalace v panelovém bytě
Elektroinstalace v panelovém bytě vyžaduje přesné schéma zapojení, které zohledňuje bytovou rozvodnici, jističe a chrániče podle platných norem. Správné rozvody nejen zajišťují bezpečnost, ale také usnadňují případné úpravy či rozšíření elektrických obvodů. Podívejme se na typické postupy a řešení, která se v praxi osvědčují.
📊 Klíčová fakta
- Elektroinstalace v panelovém bytě zahrnuje hlavní jistič, bytovou rozvodnici a zásuvkové a světelné okruhy.
- Přípojka elektřiny musí vést minimálně 5,5 m nad zemí s čtyřžilovým kabelem o průřezu nejméně 10 mm² Cu.
- Zásuvky se obvykle instalují ve výšce 20-30 cm nad podlahou, vypínače kolem 120 cm nad podlahou.
- Drážky pro kabely v panelu se frézují do hloubky přibližně 15 mm pod omítkou.
- Rekonstrukce elektroinstalace v panelovém bytě trvá obvykle 3-6 dní a stojí 75 000 až 180 000 Kč.
Hlavní části a komponenty elektroinstalace v panelovém bytě
Elektroinstalace v panelovém bytě zahrnuje několik základních částí, které zajišťují bezpečný a efektivní rozvod elektrické energie. Typické schéma zapojení elektro v byte obsahuje hlavní jistič, bytovou rozvodnici s jističemi a proudovými chrániči, zásuvkové a světelné okruhy i multimediální rozvody. Správné provedení těchto prvků odpovídá platným elektroinstalačním normám a zajišťuje ochranu proti přetížení a zkratu.
Hlavní jistič a jeho funkce v panelovém bytě
Hlavní jistič je součástí bytové rozvodnice a slouží k ochraně elektroinstalace před přetížením a zkratem. V panelových bytech má obvykle hodnotu 25 až 32 A, což odpovídá maximální možné zátěži bytu. V případě poruchy hlavní jistič automaticky odpojí přívod elektřiny, čímž zabrání poškození zařízení a nebezpečí požáru. Jeho správná velikost a funkce jsou klíčové při plánování a rekonstrukci elektroinstalace.
Bytová rozvodnice: jističe a proudové chrániče
Bytová rozvodnice obsahuje jističe a proudové chrániče, které rozdělují elektrický proud do jednotlivých okruhů. Pro zásuvkové okruhy se používají jističe o hodnotě 16 A, pro světelné okruhy pak 10 A. Proudové chrániče jsou povinné zejména v koupelnách a dalších vlhkých prostorách, kde zvyšují ochranu proti úrazu elektrickým proudem. Správné uspořádání jističů a chráničů v bytové rozvodnici odpovídá standardnímu schématu zapojení elektroinstalace v panelovém bytě.
Zásuvkové a světelné okruhy v panelovém bytě
Zásuvkové okruhy jsou vedeny vodiči s průřezem 3×2,5 mm² a jištěny jističem 16 A, což umožňuje bezpečný provoz spotřebičů s vyšším odběrem. Světelné okruhy používají vodiče 3×1,5 mm² a jsou jištěny jističem 10 A, protože jejich zatížení bývá nižší. Toto rozdělení zajišťuje rovnoměrné zatížení a dodržení elektroinstalačních norem. Multimediální rozvody jsou součástí elektroinstalace, ale často využívají samostatné kabely a instalace, přizpůsobené konkrétním požadavkům bytu.
- hlavní jistič je součástí bytové rozvodnice
- bytová rozvodnice obsahuje jističe a proudové chrániče
- elektroinstalace obsahuje zásuvkové a světelné okruhy
- elektroinstalace panelový byt zahrnuje také multimediální rozvody
Tip: Častou chybou při rekonstrukci elektroinstalace bývá použití nevhodného jističe hlavního přívodu, který nezohledňuje skutečnou zátěž bytu a normy.
Pro koho se to hodí: Toto schéma je vhodné pro standardní panelové byty s běžnou elektrospotřebou. Naopak pro byty s vyššími nároky (například s elektrickým vařením nebo klimatizací) je nutné přizpůsobit dimenze jističů a vodičů.
Přípojka elektřiny a hlavní domovní vedení v panelovém domě
Přípojka elektřiny v panelovém domě začíná u distribučního vedení a pokračuje čtyřžilovým kabelem s průřezem minimálně 10 mm² měděného vodiče (Cu). Tento kabel musí být veden ve výšce nejméně 5,5 metru nad zemí, aby byla zajištěna bezpečnost a splnění platných elektroinstalačních norem. Hlavní domovní skříň, která slouží jako první rozvodné místo pro bytovou elektroinstalaci, se umisťuje nejméně 60 centimetrů nad podlahou, což umožňuje snadný přístup pro údržbu a kontrolu jističů a chráničů.
Rozvody elektřiny v panelovém bytě – jak na to – vyžadují přesné dodržování těchto parametrů, protože správně navržená přípojka a hlavní rozvod zajišťují bezpečný a spolehlivý přívod elektrické energie do všech bytových rozvodnic. Frezování drážek pro kabely se provádí s ohledem na statiku panelové konstrukce a elektroinstalace se plánuje podle schéma zapojení elektro platných norem.
- Přípojka vede od distribučního vedení čtyřžilovým kabelem 10 mm² Cu
- Výška vedení kabelu musí být minimálně 5,5 m nad zemí
- Hlavní domovní skříň se instaluje minimálně 60 cm nad zemí
- Elektroinstalace panelový byt musí splňovat bezpečnostní normy a předpisy
Tip: Podle údajů na portálu EAGRI je nezbytné dodržovat tyto technické parametry, aby instalace odpovídala platným normám a byla bezpečná pro uživatele.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Bytová rozvodnice a rozdělení okruhů elektroinstalace
Bytová rozvodnice je centrálním prvkem elektroinstalace v panelovém bytě, kde se nachází jističe a proudové chrániče chránící jednotlivé okruhy. Typické schéma zapojení elektro v bytě rozděluje rozvody na zásuvkové a světelné okruhy, které se liší jak použitými vodiči, tak i hodnotou jističů. Tento přístup odpovídá platným elektroinstalačním normám a zajišťuje bezpečný provoz a snadnou údržbu.

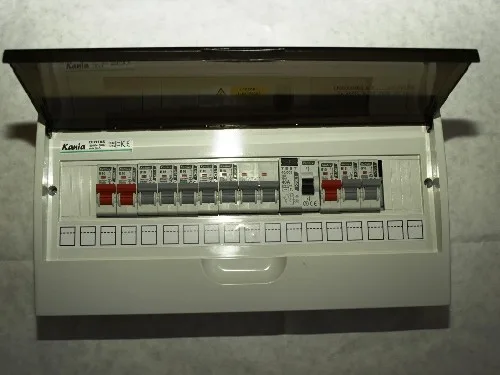

Schéma jističů a proudových chráničů
Bytová rozvodnice obsahuje hlavní jistič, který obvykle bývá nastaven na 25 A, a dále jednotlivé jističe pro zásuvkové okruhy s hodnotou 16 A a světelné okruhy s hodnotou 10 A. Proudové chrániče (RCD) slouží k ochraně proti úrazu elektrickým proudem a k detekci poruch na vodičích. V rozvodnici jsou také instalovány lišty pro ochranný vodič (PE) a nulový vodič (N), případně přepěťová ochrana pro zvýšení bezpečnosti zařízení.
| Prvek | Hodnota / Typ | Funkce |
|---|---|---|
| Hlavní jistič | 25 A | Ochrana celého elektrického rozvodu |
| Jistič zásuvkový | 16 A | Ochrana okruhu zásuvek |
| Jistič světelný | 10 A | Ochrana světelných okruhů |
| Proudový chránič | 30 mA | Ochrana proti úrazu a poruchám |
Zásuvkové okruhy používají kabely CYKY 3×2,5 mm², které bezpečně přenášejí proud až do 16 A. Světelné okruhy jsou vedeny vodiči CYKY 3×1,5 mm² a chráněny jističem 10 A. Takové rozdělení odpovídá typickému schématu zapojení elektroinstalace v panelovém bytě a umožňuje efektivní a bezpečné rozvody elektřiny podle platných elektroinstalace norem.
Tip: Při rekonstrukci elektroinstalace v panelovém bytě je nutné respektovat tyto hodnoty a správně dimenzovat vodiče i jističe, aby nedocházelo k přetížení okruhů a zajistila se dlouhodobá bezpečnost provozu.
Umístění zásuvek, vypínačů a kabelových rozvodů v panelovém bytě
Při elektroinstalaci panelového bytu je nezbytné dodržovat standardní výšky a pravidla upevnění, aby byl zajištěn bezpečný a funkční rozvod elektřiny podle platných norem. Zásuvky se umisťují obvykle ve výšce 20 až 30 cm nad podlahou, což umožňuje pohodlný přístup a zároveň chrání před poškozením. Vypínače se instalují ve výšce přibližně 120 cm, což odpovídá ergonomickému dosahu dospělé osoby.

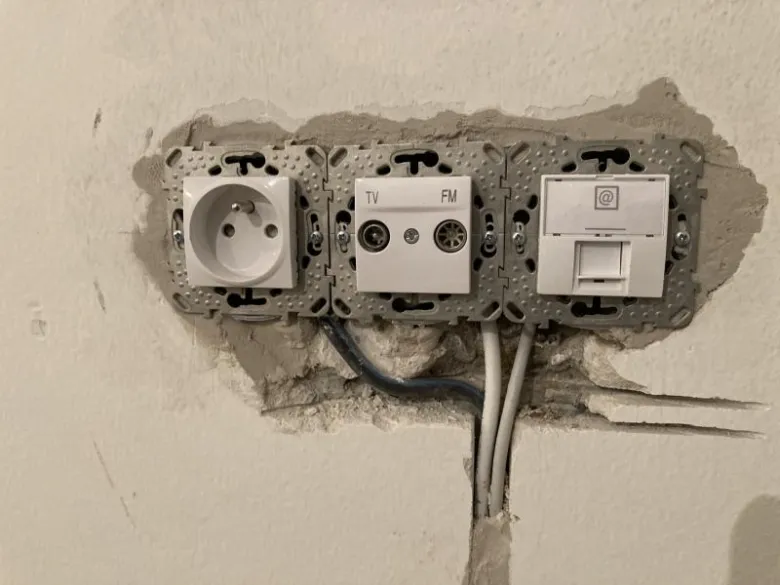

Multimediální zásuvky, které slouží pro připojení internetu či televize, se standardně montují asi 100 cm nad podlahou. Kabely v panelových bytech se vedou skrytě v drážkách vyfrézovaných do zdí, přičemž příchytky kabelů se umisťují maximálně po 30 cm, aby bylo zabráněno jejich pohybu a poškození. Správné připojení elektroinstalačního příslušenství v panelovém bytě je klíčové pro bezpečnost a dlouhodobou spolehlivost rozvodů.
- Zásuvka: 20-30 cm nad podlahou
- Vypínač: cca 120 cm nad podlahou
- Multimediální zásuvky: cca 100 cm nad podlahou
- Příchytky kabelů: maximálně po 30 cm
Jak instalovat elektroinstalaci v panelovém bytě podle schématu
Při instalaci elektroinstalace v panelovém bytě je třeba přesně dodržovat schéma zapojení elektro a pravidla pro bytovou rozvodnici, včetně správného dimenzování jističů a chráničů. Frézování drážek musí být provedeno tak, aby kabely byly pevně uchyceny a nedocházelo k mechanickému namáhání. Tento postup minimalizuje riziko poruch a zvyšuje bezpečnost celého rozvodu elektřiny.
Vedení kabelů a stavební úpravy v panelových bytech
V panelových bytech se rozvody elektroinstalace provádějí s ohledem na specifika železobetonových panelů. Správné vedení kabelů vyžaduje frézování drážek do panelů do hloubky přibližně 15 mm, případně vedení kabelů v SDK podhledech nebo pomocí lištových rozvodů. Ochrana vodičů je klíčová pro dlouhodobou bezpečnost a splnění elektroinstalačních norem ČSN 33 2130 ed.3.

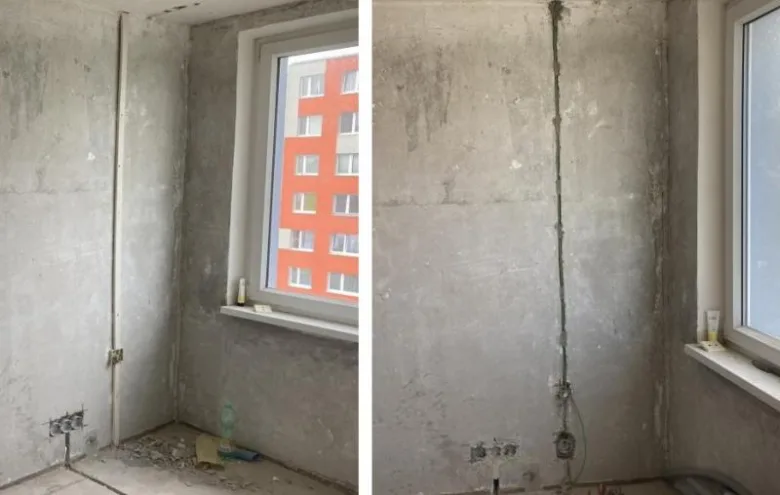

Frézování drážek a instalace kabelů

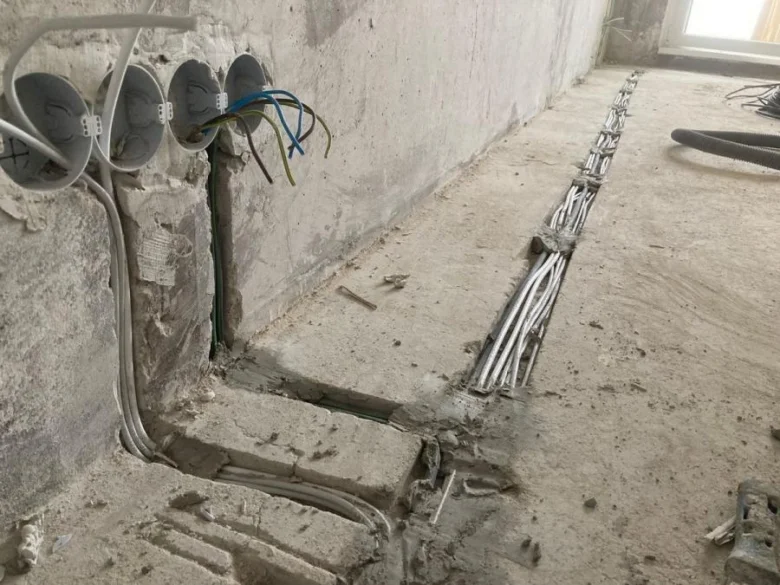

Pro rozvody elektroinstalace v panelovém bytě se frézují drážky do hloubky cca 15 mm v železobetonových stěnách. Frézování probíhá před omítáním, aby bylo možné kabely bezpečně uložit a následně zakrýt omítkou bez rizika poškození. Kabely se do drážek vkládají tak, aby nedošlo k jejich mechanickému poškození při dalších stavebních úpravách. Tento způsob vedení kabelů odpovídá typickému schématu zapojení elektroinstalace v bytě a zajišťuje pevné, skryté a estetické rozvody. Alternativou jsou SDK podhledy, kde jsou kabely vedeny volně v instalačních trubkách, což usnadňuje případné opravy a modifikace, ale zvyšuje náklady na materiál. Lištové rozvody představují rychlejší a levnější řešení, avšak s nižší estetickou hodnotou a omezenou hloubkou elektroinstalačních krabic (cca 20 mm).
Ochrana kabelů v železobetonových panelech
Kabely vedené v železobetonových panelech musí být chráněny proti mechanickému poškození pomocí plastových nebo kovových chrániček, případně instalačních trubek. Tyto ochranné prvky zabraňují poškození izolace kabelů jak při frézování drážek, tak během užívání bytu. Častou chybou je nedostatečná ochrana kabelů, která může vést k poruchám elektroinstalace a bezpečnostním rizikům, jako jsou zkraty nebo požáry. Dodržování platných elektroinstalačních norem a správná ochrana kabelů jsou zásadní pro bezpečnost a spolehlivost rozvodů elektřiny v panelovém bytě, což reflektuje i typické schéma zapojení elektroinstalace v paneláku.
Tip: Při rekonstrukci elektroinstalace v panelovém bytě vždy ověřte, že kabely jsou vedena v chráničkách a drážky mají minimální hloubku 15 mm, aby byla zajištěna dlouhodobá bezpečnost a odolnost rozvodů.
Odborná rada: Pro koho se frézování drážek hodí – zejména pro byty s plánovanou kompletní rekonstrukcí omítek a podlah, kde lze drážky snadno zakrýt. Pro koho NE – pro byty, kde je omezený stavební zásah, zde je vhodnější vést kabely v SDK podhledech nebo lištách, aby se minimalizovalo poškození stávajících povrchů.
Bezpečnostní normy a revize elektroinstalace v panelovém bytě
Elektroinstalace v panelovém bytě musí vždy splňovat požadavky normy ČSN 33 2130 ed.3, která stanovuje pravidla pro bezpečné a správné provedení elektrických rozvodů. Tato norma zajišťuje, že schéma zapojení elektroinstalace bude odpovídat aktuálním bezpečnostním standardům, včetně správného umístění jističů a proudových chráničů v bytové rozvodnici.
Revize elektroinstalace je nezbytná při každé rekonstrukci elektroinstalace v panelovém bytě. Provádí ji pouze odborně způsobilá osoba, což zaručuje kontrolu funkčnosti a bezpečnosti rozvodů před uvedením do provozu. Proudové chrániče jsou povinné, zejména v koupelnách, protože výrazně zvyšují bezpečnost uživatele tím, že chrání proti úrazu elektrickým proudem.
- Elektroinstalace musí odpovídat ČSN 33 2130 ed.3
- Rekonstrukce elektroinstalace vyžaduje odbornou revizi
- Použití proudových chráničů je povinné, zvláště v mokrých prostorách
- Provádět elektroinstalaci smí pouze kvalifikovaný elektrikář
- Bytová rozvodnice musí obsahovat jističe a chrániče dle normy
Tip: Při plánování rekonstrukce elektroinstalace v panelovém bytě věnujte pozornost správnému frézování drážek pro uložení kabelů, což usnadní montáž a minimalizuje riziko poškození izolace. Návrh zapojení by měl vždy vycházet z typického schématu zapojení elektro v bytě, aby bylo dodrženo bezpečnostní minimum.
Doplňkové prvky a moderní technologie v elektroinstalaci panelového bytu
Moderní elektroinstalace panelového bytu nabízí výrazné zlepšení komfortu i bezpečnosti díky doplňkovým prvkům a chytrým technologiím. LED osvětlení s integrovaným pohybovým senzorem umožňuje efektivní úsporu energie a automatizaci osvětlení v místnostech podle potřeby. Pro klimatizaci je nezbytné vyhradit samostatný jistič 16 A, který zaručuje bezpečný a spolehlivý provoz bez přetížení bytové rozvodnice. Elektrické podlahové topení vyžaduje vlastní přívod a správné frézování drážek, aby bylo možné dodržet elektroinstalační normy a zajistit bezpečnost elektroinstalace.
Při plánování modernizace elektroinstalace je vhodné zohlednit i přípravu pro chytrou domácnost, která umožňuje vzdálené ovládání osvětlení, topení a dalších zařízení.
- LED osvětlení s pohybovým senzorem šetří energii a zvyšuje komfort
- Klimatizace vyžaduje samostatný jistič 16 A v bytové rozvodnici
- Elektrické podlahové topení musí mít vlastní přívod a správné frézování drážek
- Integrace chytré domácnosti zvyšuje funkčnost elektroinstalace panelového bytu
Jak správně instalovat elektroinstalaci v nábytku panelového bytu
Při instalaci elektroinstalace v nábytku je nutné dbát na bezpečné vedení kabelů a dodržení elektroinstalačních norem, aby nedošlo k přehřátí nebo mechanickému poškození vodičů. Schéma zapojení elektro by mělo vždy respektovat zásady bezpečnosti a funkčnosti.
Čas a cena rekonstrukce elektroinstalace v panelovém bytě
Rekonstrukce elektroinstalace v panelovém bytě obvykle trvá 3 až 6 dní v závislosti na velikosti bytu a rozsahu prací. Při plánování je nutné počítat nejen s montáží nových rozvodů a bytové rozvodnice, ale také s frézováním drážek pro kabely a instalací jističů a chráničů podle platných elektroinstalačních norem. Součástí rekonstrukce bývá také zpracování schématu zapojení elektro a následná revize odborným revizním technikem.
Cena rekonstrukce elektroinstalace se pohybuje v rozmezí 75 000 až 180 000 Kč včetně elektroprojektanta, materiálu a veškerých prací. Doporučuji finanční i časovou rezervu pro případ nečekaných komplikací.
| Položka | Doba trvání | Cena (Kč) |
|---|---|---|
| Menší byt (1+kk, 2+kk) | 3-4 dny | 75 000-110 000 |
| Střední byt (3+1, 3+kk) | 4-5 dní | 110 000-150 000 |
| Větší byt (4+1 a více) | 5-6 dní | 150 000-180 000 |
Typické schéma zapojení elektroinstalace v panelovém bytě
Znalost standardního schématu zapojení elektro v bytě pomáhá lépe pochopit rozvody elektroinstalace panelového bytu a usnadňuje komunikaci s elektrikářem při rekonstrukci.
Časté dotazy a odpovědi k elektroinstalaci v panelovém bytě
Otázka: Jaké je typické schéma bytové elektroinstalace v panelovém bytě?
Typické schéma zapojení elektroinstalace panelového bytu zahrnuje hlavní jistič, bytovou rozvodnici s jističemi a proudovými chrániči, zásuvkové a světelné okruhy vedené kabely CYKY 3×1,5 mm² pro světla a 3×2,5 mm² pro zásuvky.
Otázka: Jak je vedena přípojka elektřiny v panelovém domě?
Přípojka elektřiny se vede od distribuční sítě čtyřžilovým kabelem s minimálním průřezem 10 mm² měděného vodiče, přičemž kabel je veden minimálně 5,5 metru nad zemí.
Otázka: Jaké jsou standardní výšky umístění zásuvek a vypínačů?
Zásuvky se instalují ve výšce 20 až 30 cm nad podlahou, vypínače bývají umístěny přibližně ve výšce 120 cm, multimediální zásuvky pak kolem 100 cm.
Otázka: Jak hluboké jsou drážky pro vedení kabelů v panelových zdech?
Frézování drážek do panelových zdí probíhá do hloubky okolo 15 mm pod omítkou, což umožňuje bezpečné uložení kabelů.
Otázka: Jak dlouho trvá rekonstrukce elektroinstalace v panelovém bytě?
Rekonstrukce elektroinstalace v běžném panelovém bytě 2+kk trvá přibližně 4 dny, u většího 3+kk pak asi 5 dní.
Otázka: Jaké jsou orientační náklady na rekonstrukci elektroinstalace?
Cena rekonstrukce elektroinstalace v panelovém bytě se pohybuje mezi 75 000 až 180 000 Kč včetně projektu, revize, materiálu a práce.
Otázka: Kdo smí provádět elektroinstalaci v panelovém bytě?
Elektroinstalaci musí provádět osoba s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb., zajišťující bezpečnost a správnost práce.
Otázka: Jaké jističe a proudové chrániče se používají v bytové rozvodnici?
Pro světelné okruhy se běžně používají jističe B 10 A, pro zásuvkové okruhy B 16 A, proudové chrániče mají citlivost 30 mA pro zvýšení bezpečnosti.
Otázka: Jak se chrání kabely v železobetonových panelech?
Kabely jsou mechanicky chráněny vhodnými chráničkami nebo trubkami, aby nedošlo k jejich poškození během frézování nebo provozu.
Otázka: Jaké moderní technologie lze integrovat do elektroinstalace v panelovém bytě?
Lze zapojit LED osvětlení s pohybovými senzory, klimatizaci s jističem 16 A a elektrické podlahové topení s vlastním přívodem.
Otázka: Jaké jsou doporučené výšky pro umístění multimediálních zásuvek?
Multimediální zásuvky se umisťují cca 100 cm nad podlahou, ideálně za televizní stěnou pro snadný přístup ke kabelům.
Otázka: Jak se provádí frézování drážek pro elektroinstalaci v panelových bytech?
Drážky se frézují do hloubky okolo 15 mm před omítáním, do kterých se následně ukládají kabely a kryjí omítkou.
Otázka: Jaké jsou bezpečnostní normy pro elektroinstalaci v panelových bytech?
Platí norma ČSN 33 2130 ed.3, která vyžaduje instalaci proudových chráničů a pravidelnou revizi elektroinstalace.
Otázka: Kde se umisťuje hlavní domovní skříň?
Hlavní domovní skříň se instaluje minimálně 60 cm nad zemí na snadno přístupném místě, například na zeď domu nebo do sloupku.
Otázka: Jaká je maximální vzdálenost příchytek kabelů?
Maximální vzdálenost mezi příchytkami kabelů je 30 cm, což zaručuje pevné a bezpečné vedení kabeláže.
Otázka: Jaký kabel se používá pro elektrický sporák v panelovém bytě?
Pro elektrický sporák se používá samostatný třífázový přívod s vodičem 5×2,5 mm².
Otázka: Jak se dělí světelné okruhy v bytové elektroinstalaci?
Světelné okruhy jsou často rozděleny do dvou samostatných okruhů s vodiči CYKY 3×1,5 mm², každý chráněný jističem 10 A.
Otázka: Jaká je role proudového chrániče v bytové elektroinstalaci?
Proudový chránič zabezpečuje ochranu před úrazem elektrickým proudem a zvyšuje celkovou bezpečnost užívání elektroinstalace.
Otázka: Jaké jsou možnosti vedení kabelů v panelových bytech?
Kabely lze vést frézovanými drážkami, v sádrokartonových podhledech nebo pomocí lištových rozvodů podle technických možností a estetiky interiéru.
Otázka: Kolik stojí nová elektroinstalace v panelovém bytě a jak se rozvádí?
Cena nové elektroinstalace se pohybuje mezi 75 000 a 180 000 Kč, přičemž rozvody elektrické energie vedou od hlavního jističe přes bytovou rozvodnici do samostatných okruhů zásuvek a světel.
Odborná rada: Při rekonstrukci elektroinstalace v panelovém bytě je nezbytné dodržovat platné elektroinstalační normy a využívat služby odborníků s platnou způsobilostí. Častou chybou je poddimenzování jističů, což může ohrozit bezpečnost a funkčnost instalace. Elektroinstalace v paneláku vyhovuje zejména uživatelům, kteří chtějí bezpečný a standardizovaný rozvod, ale není vhodná pro velmi rozsáhlé nebo atypické zásahy bez detailního projektu.
