Jak správně namontovat a připojit zásuvku na tažné zařízení

Správná montáž a zapojení zásuvky na tažné zařízení výrazně ovlivňuje bezpečnost i funkčnost přívěsu. Přesné elektrické připojení a dodržení schématu zapojení 7 pólové zásuvky zajistí bezproblémový provoz a zabrání nežádoucím závadám během jízdy. Poradím vám, jak postupovat krok za krokem při montáži tažného zařízení i jeho elektrickém zapojení.

Jak krok za krokem namontovat zásuvku na tažné zařízení

Montáž zásuvky na tažné zařízení vyžaduje přesný postup a dodržení základních bezpečnostních pravidel. Nejprve je nutné odpojit autobaterii, aby se zabránilo riziku zkratu nebo úrazu elektrickým proudem. Dále je třeba správně upevnit zásuvku a zajistit kvalitní elektrické připojení pomocí vodičů s minimálním průřezem 2,5 mm². Následující návod popisuje postup montáže zásuvky na tažné zařízení krok za krokem.

Příprava a bezpečnost před montáží zásuvky

Před zahájením montáže zásuvky na tažné zařízení je nezbytné odpojit autobaterii, aby nedošlo k elektrickému zkratu nebo úrazu. Bezpečnostní opatření zahrnují také použití ochranných pomůcek, jako jsou izolační rukavice a ochranné brýle. Připravte si potřebné nářadí, které by mělo obsahovat šroubovák, kleště, odizolovač vodičů, multimetr a montážní držáky. Dodržujte bezpečnostní pravidla a věnujte pozornost správnému vedení kabeláže, aby nedošlo k poškození izolace nebo nechtěnému kontaktu vodičů.

Tip: Použití pojistek a relé výrazně zvýší bezpečnost elektrického připojení zásuvky na tažné zařízení a ochrání vozidlo před přetížením.

Montáž zásuvky krok za krokem

1. Upevnění zásuvky – připevněte zásuvku na tažné zařízení pomocí montážních šroubů na předem připravené místo s dostatečnou stabilitou.
2. Vedení vodičů – použijte vodiče s minimálním průřezem 2,5 mm², aby bylo zajištěno bezpečné a spolehlivé elektrické připojení.
3. Připojení kabeláže – podle schématu zapojení zásuvky na vozík připojte vodiče ke správným pinům zásuvky, dbaje na správnou polaritu.
4. Kontrola uchycení – zkontrolujte pevnost upevnění zásuvky a stabilitu kabelového vedení, aby se předešlo uvolnění během jízdy.
5. Test funkčnosti – po instalaci a zapojení kabeláže připojte autobaterii a ověřte elektrické připojení zásuvky pomocí testovacího přístroje.

Montáž zásuvky na tažné zařízení vyžaduje pečlivost a dodržení bezpečnostních pravidel, zejména při elektrickém připojení. Správná montáž prodlužuje životnost zařízení a zajišťuje bezpečný provoz přívěsu nebo vozíku.

Schéma zapojení 7pólové a 13pólové zásuvky

Schéma zapojení 7pólové a 13pólové zásuvky na tažné zařízení se řídí přesně definovanými normami, které zajišťují správnou funkci všech světel a elektrických obvodů. Zatímco 7pólová zásuvka odpovídá normě ISO 1724, 13pólová zásuvka vychází z normy ISO 11446, která obsahuje více pinů a možností připojení. Pro správné elektrické připojení zásuvky je nutné přesně dodržet zapojení pinů podle jejich barev a funkcí.

Zapojení vodičů podle pinů

Zapojení 7 pólové zásuvky se řídí sedmi piny s pevně danými funkcemi a barvami vodičů. Například pin 1 slouží pro levé obrysové světlo a má hnědý vodič, zatímco pin 3 je určen pro pravý blinkr s oranžovým vodičem. U 13pólové zásuvky, která je vhodná pro složitější montáž tažného zařízení s přídavnými funkcemi, se používá 13 pinů, kde například pin 9 slouží pro střední brzdové světlo. Tabulka níže shrnuje základní přehled pinů, barev a funkcí obou typů zásuvek.

Tip: Při montáži tažného zařízení doporučuji jasně označit kabely podle barev a funkcí, aby byla zachována bezpečnost montáže zásuvky i její správná redakce.

Pro správné schéma zapojení zásuvky na vozík 13 pin i 7pólovou zásuvku existuje detailní návod na montáž a zapojení zásuvky tažného zařízení, který je nezbytné dodržet, aby nedošlo k poruchám osvětlení nebo elektrického připojení.

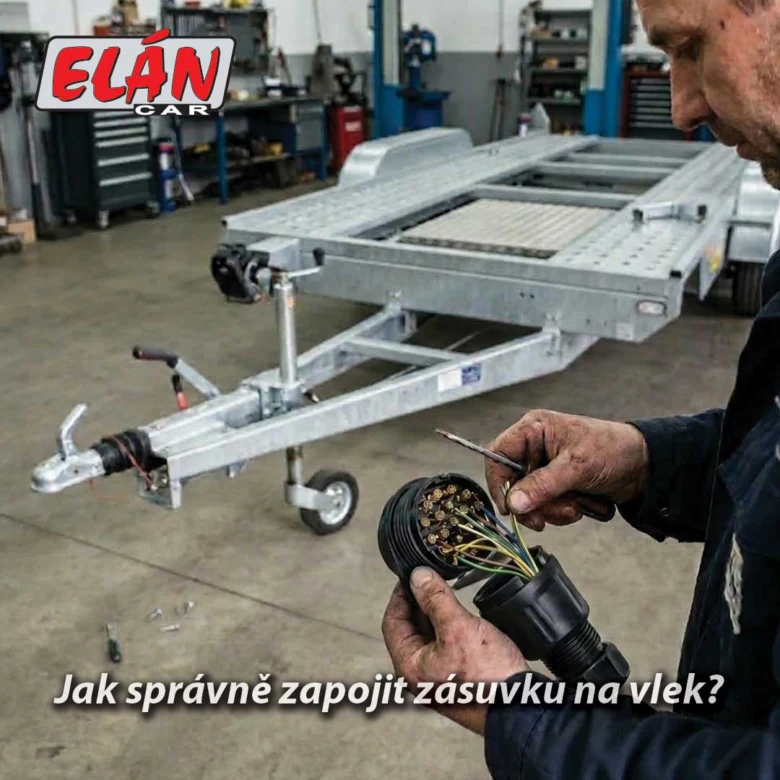

Jak připojit vodiče správně podle barev a pinů

Pro správné připojení zásuvky tažného zařízení 12V a 7 pinů je klíčové dodržet barevné označení vodičů odpovídající jednotlivým pinům. Každý vodič musí být kvalitně izolovaný, aby se předešlo zkratům a zajistila bezpečnost montáže zásuvky. Doporučuje se použít vodiče s průřezem minimálně 2,5 mm², což zajistí spolehlivý přenos elektrického proudu.

Postup zapojení zásuvky 7 pólové na tažné zařízení vyžaduje pečlivé dodržení schématu zapojení zásuvky na vozík. Izolace jednotlivých vodičů by měla být bez poškození a správně utažená v konektoru, aby nedocházelo k uvolnění kontaktů.

• Identifikujte vodiče podle barevného značení a přiřaďte je k příslušným pinům
• Odizolujte konce vodičů asi na 8 mm a zkontrolujte čistotu kontaktů
• Připojte vodiče pevně ke svorkám zásuvky v souladu se schématem
• Zajistěte vodiče pevnými svorkami a přetáhněte izolací nebo smršťovací bužírkou

Jak zapojit a připojit zásuvku na tažné zařízení bezpečně

Bezpečnost montáže zásuvky spočívá v pevném upevnění a správné izolaci vodičů, která zabrání vzniku zkratů i korozi kontaktů. Při montáži tažného zařízení doporučuji vždy ověřit, že všechny spoje odpovídají redakci zásuvky na tažné zařízení a jsou pevně utažené.

Bezpečnostní opatření při montáži zásuvky

Při montáži zásuvky na tažné zařízení je nezbytné dodržovat přesná bezpečnostní opatření, která chrání elektrický systém vozidla i uživatele před poškozením a úrazem elektrickým proudem. Následující části podrobně popisují klíčové kroky pro bezpečné připojení 7pólové zásuvky včetně správného elektrického zapojení a ochrany proti vlhkosti.

Klíčová bezpečnostní opatření před montáží

Před zahájením montáže je povinné odpojit autobaterii, aby se zabránilo vzniku zkratu a poškození elektronických systémů vozidla. Pro napájecí větve zásuvky se doporučuje použít vodiče s minimálním průřezem 2,5 mm², hlavní přívod by měl mít průřez alespoň 4 mm² podle specifikace vozidla. Každý napájecí okruh musí být chráněn pojistkou odpovídající hodnotě maximálního proudu (obvykle 15-20 A) a spínán přes relé, které zajistí správné řízení napájení a zabrání vybíjení autobaterie při nečinnosti. U vozidel vybavených CAN-BUS systémem je nutné použít CAN-BUS adaptér nebo dekodér, který eliminuje chybové hlášky na palubní desce a zajistí kompatibilitu elektrického připojení zásuvky.

Použití voděodolných konektorů a krytek

Pro ochranu elektrických spojů před vlhkostí a korozí je nezbytné použít voděodolné konektory s krytím minimálně IP67. Těsnicí krytky zásuvky musí být instalovány tak, aby směřovaly dolů a zabraňovaly vnikání vody do kontaktů. Správná montáž zahrnuje také pevné uchycení zásuvky a zajištění vodotěsnosti pomocí silikonových tmelů nebo těsnicích manžet. Nedostatečná ochrana proti vlhkosti je častou chybou, která vede k oxidaci kontaktů a následným poruchám elektrického připojení.

Tip: Při montáži zásuvky na tažné zařízení věnujte zvláštní pozornost nejen správnému schématu zapojení, ale také použití kvalitních pojistek, relé a voděodolných konektorů. Nedodržení těchto opatření patří mezi nejčastější chyby, které způsobují poruchy a zkraty v elektrickém systému vozidla.

Použití redukcí mezi 7pólovou a 13pólovou zásuvkou

Redukce mezi 7pólovou a 13pólovou zásuvkou slouží k propojení zařízení s odlišnými typy konektorů, přičemž vždy přenáší pouze funkce odpovídající 7pólové zásuvce. Typy redukcí zahrnují 7→13 a 13→7, přičemž volba závisí na konkrétním vozidle a taženém zařízení. Montáž redukce probíhá otočením o 90° do správné pozice, následovanou pevným zajištěním pomocí víčka nebo západky, což zajišťuje bezpečnost montáže zásuvky a zabraňuje nechtěnému odpojení během jízdy.

Při zapojení zásuvky tažného zařízení je nutné respektovat omezení funkcí, protože redukce nezaručuje přenos všech signálů 13pólové zásuvky. Nejběžnější chyby při připojování zásuvky tažného zařízení zahrnují nesprávné otočení redukce nebo nedostatečné zajištění, což může vést k poruchám elektrického připojení zásuvky. Proto doporučuji při montáži postupovat podle schématu zapojení zásuvky na vozík a dbát na správné zapojení 7 pólové zásuvky, aby byla zachována bezpečnost a funkčnost celého systému.

Jak zapojit 7pólovou zásuvku tažného zařízení na auto

Pro správné připojení zásuvky na tažné zařízení je klíčové využít správnou redukci a dodržet postup montáže, včetně pevného zajištění. Tento přístup minimalizuje riziko poškození kontaktů a zajišťuje spolehlivý přenos signálů.

Doporučení pro vozidla s CAN-BUS systémem

Vozidla vybavená CAN-BUS systémem vyžadují při montáži zásuvky na tažné zařízení použití specializovaného CAN-BUS adaptéru. Tento adaptér zajišťuje správnou komunikaci mezi řídicí jednotkou vozidla a elektrickým připojením zásuvky, čímž předchází chybovým hláškám na palubním počítači a nesprávné funkci osvětlení přívěsu. Bez CAN-BUS adaptéru může dojít k nesprávné redakci zásuvky, což negativně ovlivňuje bezpečnost montáže a provozní spolehlivost světelných funkcí, zejména u 7pólových i 13pólových systémů.

CAN-BUS adaptér zároveň umožňuje správné zapojení pinů podle platných norem ISO 1724 a ISO 11446, což je klíčové pro funkčnost brzdových světel, blinkrů, couvacího světla a dalších elektrických prvků přívěsu. Při instalaci je nutné přesně dodržovat schéma zapojení zásuvky na vozík a správně dimenzovat vodiče (minimálně 2,5 mm² pro ovládací obvody a 4 mm² pro hlavní napájení). Zároveň je nezbytné chránit napájecí větve pojistkami a spínat je přes relé, aby se zabránilo přetížení a vybíjení akumulátoru.

Tip: Provoz vozidla s CAN-BUS systémem bez správného adaptéru často vyvolává varovné hlášky na palubě a nesvítící osvětlení přívěsu, což patří mezi nejčastější chyby při montáži tažného zařízení. Použití CAN-BUS adaptéru výrazně minimalizuje riziko těchto problémů a zvyšuje bezpečnost elektrického připojení zásuvky.

Pro koho se CAN-BUS adaptér hodí: u moderních vozidel s integrovaným CAN-BUS systémem, kde je řízení osvětlení a diagnostika přívěsu řízena elektronicky. Pro starší vozidla bez CAN-BUS systému adaptér není nutný a jeho použití může být zbytečné.

Při pochybnostech o správném zapojení zásuvky na tažné zařízení doporučuji konzultaci s odborníkem, který zajistí kompatibilitu s vozidlem a správnou instalaci podle platných norem a bezpečnostních požadavků.

Údržba a čištění zásuvky v různých podmínkách

Pravidelná údržba a čištění zásuvky na tažné zařízení jsou klíčové pro dlouhodobou funkčnost a bezpečnost zapojení 7 pólové zásuvky. Těsnicí krytky účinně chrání konektory před vlhkostí a nečistotami, což zabraňuje korozi a poruchám elektrického připojení zásuvky. Používání voděodolných konektorů a kvalitních materiálů výrazně prodlužuje životnost zařízení, zvláště při časté montáži tažného zařízení nebo v náročných klimatických podmínkách.

Tipy na správnou údržbu zásuvky tažného zařízení

• Pravidelně kontrolujte a čistěte kontakty zásuvky měkkým kartáčkem nebo stlačeným vzduchem
• Používejte těsnicí krytky vždy, když zásuvku nepřipojujete
• Volte voděodolné konektory a korozivzdorné materiály pro montáž zásuvky
• Vyhněte se agresivním čisticím prostředkům, které mohou poškodit povrch kontaktů
• Při montáži a zapojení zásuvky na tažné zařízení věnujte pozornost správnému schématu zapojení zásuvky na vozík a bezpečnosti montáže zásuvky

Nejčastější chyby při připojování zásuvky tažného zařízení zahrnují zanedbání ochrany proti vlhkosti a použití nekvalitních materiálů, což vede k poruchám a zkrácení životnosti zásuvky. Pro správné připojení zásuvky tažného zařízení 12V a 7 pinů doporučuji pečlivě dodržovat montážní návod a pravidelně zásuvku udržovat.

Kontrola a testování funkčnosti zásuvky

Po dokončení montáže zásuvky na tažné zařízení je nutné provést komplexní kontrolu a testování funkčnosti podle platných norem a schémat zapojení. U 7pólové zásuvky (norma ISO 1724) ověřte správné zapojení pinů s ohledem na jejich funkce: pin 1 (žlutá) levé směrové světlo, pin 2 (modrá) mlhovka, pin 3 (bílá) kostra, pin 4 (zelená) pravé směrové světlo, pin 5 (hnědá) pravé obrysové světlo, pin 6 (červená) brzdové světlo a pin 7 (černá) levé obrysové světlo. Nesprávné zapojení může způsobit selhání osvětlení a ohrozit bezpečnost jízdy.

Zkontrolujte pevné usazení zásuvky v držáku a správné mechanické zajištění, aby nedocházelo k vibracím nebo uvolnění během jízdy. Čistota kontaktů je zásadní – odstraňte oxidaci a nečistoty pomocí vhodného čističe kontaktů nebo jemného brusného papíru. Koroze způsobuje zvýšený odpor a může vést k přehřívání nebo výpadkům osvětlení.

Po připojení přívěsu proveďte test všech světelných funkcí včetně blinkrů, brzdových světel, obrysových světel a couvacího světla. U 7pólové zásuvky couvací světlo funguje na pinu 2 (modrá). Pokud používáte redukci mezi 7pólovou a 13pólovou zásuvkou, ověřte, že jsou přenášeny pouze kompatibilní funkce, protože například zpětné světlo (pin 8 u 13pólové) není přenášeno. Nesprávné použití redukce může vést k nefunkčnosti některých světel.

Zkontrolujte, zda elektrické připojení zásuvky odpovídá návodu montáže a je chráněno pojistkami a relé, aby nedošlo k přetížení nebo vybíjení akumulátoru. U vozidel s CAN-BUS systémem je vhodné použít CAN-BUS adaptér, který zabrání chybovým hláškám na palubní desce. Při testování sledujte, zda se nezobrazují varovné kontrolky.

Tip: Pravidelná kontrola zásuvky před každou jízdou, včetně pevnosti spojení, čistoty kontaktů a funkčnosti všech světelných obvodů, výrazně zvyšuje bezpečnost provozu a předchází nečekaným poruchám na silnici. Častou chybou je zanedbání testování couvacího světla, které je u 7pólové zásuvky často opomíjeno, přestože je důležité pro bezpečné couvání s přívěsem.

Časté dotazy k montáži a připojení zásuvky na tažné zařízení

Otázka: Jak zapojit 7pólovou zásuvku tažného zařízení?

Připojte vodiče podle schématu zapojení 7 pólové zásuvky, kde každý pin odpovídá konkrétní funkci a barvě vodiče (žlutá, modrá, bílá, zelená, hnědá, červená, černá). Používejte vodiče minimálně 2,5 mm² průřezu a zajistěte jejich správnou izolaci.

Otázka: Jak namontovat zásuvku na tažné zařízení krok za krokem?

Odpojte autobaterii, připevněte zásuvku k tažnému zařízení, zapojte vodiče podle schématu, použijte pojistky a relé pro bezpečnost a nakonec zkontrolujte funkčnost světel.

Otázka: Jak bezpečně připojit zásuvku na tažné zařízení?

Bezpečnost montáže zásuvky vyžaduje odpojení autobaterie, použití voděodolných konektorů, správnou izolaci vodičů a instalaci pojistek dle specifikace vozidla.

Otázka: Jaké vodiče použít pro napájení zásuvky na tažné zařízení?

Hlavní přívod napájení by měl mít průřez až 4 mm², ostatní vodiče minimálně 2,5 mm², aby nedocházelo k přetížení a úbytku napětí.

Otázka: Co je potřeba vědět o redukcích mezi 7pólovou a 13pólovou zásuvkou?

Redukce umožňuje připojení 7pólové zásuvky k 13pólovému konektoru otočením o 90° a zajištěním víčkem, ale přenáší pouze omezené funkce.

Otázka: Jak řešit chybové hlášky u vozidel s CAN-BUS při připojení zásuvky?

Použijte CAN-BUS adaptér tažného zařízení, který eliminuje chybové hlášky a zajišťuje správnou komunikaci mezi vozidlem a zásuvkou.

Otázka: Jak správně udržovat zásuvku tažného zařízení?

Pravidelně čistěte kontakty, používejte těsnicí krytky a kontrolujte stav izolace, aby se zabránilo korozi a vlhkosti.

Otázka: Jaké jsou nejčastější chyby při montáži zásuvky na tažné zařízení?

Častá chyba je nedodržení barevného značení vodičů, špatná izolace, nepoužití pojistek a nesprávná montáž redukcí, což může způsobit poruchy elektrického připojení.

Otázka: Jak otestovat funkčnost zásuvky po montáži?

Zkontrolujte pevnost spojení, čistotu kontaktů a vyzkoušejte všechny světelné funkce přívěsu pomocí testeru nebo kontrolou světel.

Otázka: Může se použít 7pólová zásuvka místo 13pólové?

Ano, ale 7pólová zásuvka nepřenáší zpětné světlo ani trvalé napájení, proto je vhodná především pro jednodušší přívěsy nebo vozíky.

Otázka: Jaké nářadí je potřeba pro montáž zásuvky na tažné zařízení?

Potřebujete šroubovák, kleště, odizolovací nástroj, měřicí přístroj pro kontrolu napětí a izolační pásku.

Otázka: Jak správně připojit vodiče podle barev?

Žlutá vodič je pro levé směrové světlo, modrá pro mlhovku, bílá je kostra, zelená pro pravé směrové světlo, hnědá pro obrysová světla, červená pro brzdová světla a černá pro pravé obrysové světlo.

Otázka: Jak zabránit poškození zásuvky vlhkostí?

Montujte zásuvku tak, aby směřovala dolů, používejte voděodolné konektory a těsnicí krytky, které brání zatékání vody.

Otázka: Jaký průřez vodičů je optimální pro hlavní přívod napájení?

Optimální průřez je až 4 mm², což zabrání úbytku napětí a přehřívání vodičů při vyšším zatížení.

Otázka: Jak správně zajistit redukci mezi zásuvkami?

Zarovnejte vodicí kolík s drážkou, zasunte redukci na doraz, otočte o 90° a zajistěte víčkem, aby byla montáž bezpečná a pevná.
