Jak navrhnout a nakreslit elektrické rozvody v domě
Navrhnout a správně nakreslit elektrické rozvody v rodinném domě vyžaduje znalost základních principů elektroinstalace a přehled o aktuálních normách. Díky vhodnému softwaru pro návrh elektroinstalace lze celý proces zjednodušit a minimalizovat chyby v projektu elektroinstalace. Přesné plánování zajistí bezpečnost i efektivitu rozvodů v domácnosti.
📌 To nejdůležitější
- Elektroinstalace v rodinném domě má standardně napětí 230 V (jednofázová) nebo 400 V (třífázová).
- Projektová dokumentace zahrnuje půdorys s vyznačením kabelů, zásuvek a vypínačů a blokové schéma zapojení.
- Příprava drážek a otvorů pro elektroinstalaci probíhá před dokončením příček, aby bylo možné přesné zakreslení.
- Bezpečnost zvyšují nehořlavé kabely a proudové chrániče, které chrání před požárem a poruchami.
- Každá nová elektroinstalace musí mít revizi provedenou kvalifikovaným revizním technikem podle platných norem.
Jak začít s návrhem elektrických rozvodů v domě

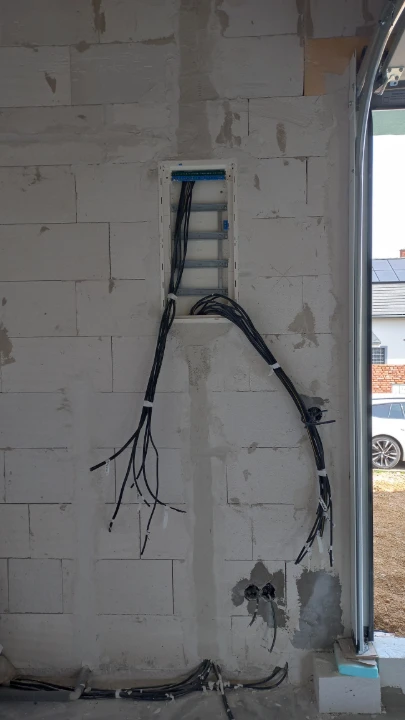

Plánování elektroinstalace v rodinném domě je nezbytné zahájit před dokončením příček, ideálně v době přípravy hrubé stavby. Tento postup umožňuje přesné zakreslení elektrických rozvodů a přípravu drážek pro kabely a instalační krabičky, což zjednodušuje montáž a minimalizuje riziko chyb při následných úpravách. Včasné plánování také umožňuje správné dimenzování a umístění rozvodů podle dispozice domu a plánované zátěže.
Význam včasného plánování elektroinstalace
Včasné plánování elektroinstalace zahrnuje:
- přesné určení umístění zásuvek, vypínačů a světelných okruhů podle půdorysu domu

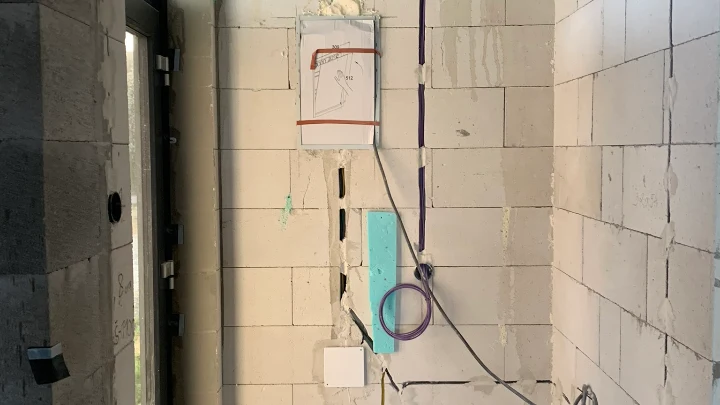

- přípravu drážek a otvorů pro instalační krabičky ještě před zaklopením příček
- zohlednění specifik patrových domů, kde je třeba plánovat víceúrovňové rozvody a různé způsoby řazení vypínačů
- volbu vhodných kabelů a materiálů s ohledem na bezpečnostní normy (např. použití nehořlavých kabelů typu CYKY)
Častou chybou je nepropojení návrhu elektroinstalace s konstrukčními prvky domu, což vede k nutnosti pozdějších zásahů a komplikovaným revizím elektroinstalace.
Koordinace s dalšími rozvody a systémy
Koordinace elektroinstalace s dalšími technologiemi je nezbytná pro funkčnost a bezpečnost domácnosti. Doporučené postupy zahrnují:
- zpracování komplexního projektu elektroinstalace, který zahrnuje TV anténní rozvody, LAN kabeláž a zabezpečovací systémy
- využití specializovaného software pro návrh elektrických rozvodů v domě, například CAD programů s moduly pro elektroinstalaci, které umožňují detailní plánování a vizualizaci schémat
- dodržení bezpečnostních norem elektro, jako je ČSN 33 2000-4-41, a použití proudových chráničů s vhodnou citlivostí (30 mA) pro ochranu osob
- plánování vedení kabelů tak, aby nedocházelo ke křížení silových a datových rozvodů, což snižuje riziko elektromagnetických interferencí
Takto koordinovaný návrh usnadňuje budoucí rozšiřování elektroinstalace a zjednodušuje pravidelné revize elektroinstalace.
Tip: Při návrhu elektroinstalace v rodinném domě je vhodné konzultovat projekt s kvalifikovaným elektrikářem, který zajistí soulad s platnými normami a předpisy. Pro koho se to hodí: majitelé novostaveb a rekonstrukcí, kteří chtějí minimalizovat náklady na opravy a zajistit bezpečnost. Pro koho NE: osoby bez odborné způsobilosti, které plánují elektroinstalaci provádět svépomocí bez odborné konzultace, což může vést k porušení bezpečnostních norem a riziku požáru.
Jak nakreslit půdorys a schéma elektroinstalace
Pro správné a bezpečné navržení elektroinstalace v rodinném domě je nezbytné vytvořit dva základní typy vizualizací – půdorys a blokové schéma. Tyto dokumenty slouží k přehlednému znázornění umístění prvků i jejich elektrického propojení podle platných bezpečnostních norem elektro.
Co je půdorys elektroinstalace
Půdorys elektroinstalace zobrazuje přesné rozmístění zásuvek, vypínačů, světel a tras kabelů v jednotlivých místnostech domu včetně výšky montáže. Tento nákres slouží jako podklad pro řemeslníky při realizaci rozvodů a pomáhá vyhnout se kolizím s jinými instalacemi. Při kreslení elektrických rozvodů je vhodné použít specializovaný software pro návrh elektroinstalace, který umožní přesné zakreslení a úpravy.
Co je blokové schéma elektroinstalace
Blokové schéma ukazuje logické propojení jednotlivých prvků elektroinstalace, jako jsou vypínače, jističe a zásuvky, a znázorňuje jejich funkční vztahy v el. okruzích. Pomáhá pochopit, jak se rozvody ovládají a chrání, což je klíčové při návrhu bezpečné elektroinstalace v rodinném domě a pro následné revize elektroinstalace. Správně vytvořené schéma elektroinstalace v domě usnadňuje kontrolu projektu elektroinstalace a minimalizuje chyby při realizaci.
- Vyhotovení půdorysu – zakreslete všechny zásuvky, vypínače a trasy kabelů dle dispozice domu.
- Vytvoření blokového schématu – znázorněte elektrické propojení prvků, jističe a ovládací prvky.
- Kontrola souladu s bezpečnostními normami elektro – ověřte správnost dimenzování kabelů a ochrany.
- Použití software pro návrh elektroinstalace – zvolte program podporující revize a export projektové dokumentace.
Tip: Častou chybou při návrhu elektroinstalace v rodinném domě je nepřesné zakreslení tras kabelů v půdorysu, což může vést k pozdějším problémům při montáži nebo revizi elektroinstalace.
Jak vybrat a dimenzovat kabely a materiály
Správný výběr a dimenzování kabelů je zásadní pro bezpečnost a spolehlivost elektroinstalace v rodinném domě. Výkon spotřebičů a délka vedení přímo ovlivňují, jaký průřez kabelu použijete, zároveň je nutné dodržovat platné bezpečnostní normy elektro.
Faktory ovlivňující výběr kabelů
Výkon spotřebičů určuje maximální proud, který kabelem poteče, což je klíčové pro dimenzování vodičů. Delší vedení zvyšuje úbytek napětí, proto je u větších délek potřeba zvolit kabel s větším průřezem, aby nedocházelo k poklesům napětí a přehřívání. Při kreslení elektrických rozvodů pro novostavbu je proto nezbytné přesně spočítat tyto parametry a dodržet bezpečnostní normy elektro.
Doporučené typy kabelů a průřezy
Pro běžnou elektroinstalaci v rodinném domě se nejčastěji používají kabely CYKY-J, které jsou nehořlavé a splňují normy bezpečnosti. Průřez vodičů by měl být zvolen podle výkonu a délky vedení; běžné hodnoty jsou:
| Průřez kabelu (mm²) | Maximální proud (A) | Doporučená délka vedení (m) |
|---|---|---|
| 1,5 | 10-16 | do 20 |
| 2,5 | 20-25 | do 40 |
| 4 | 25-32 | nad 40 |
Pro návrh a kreslení elektroinstalace svépomocí doporučuji využít software pro návrh elektroinstalace, který pomůže přesně dimenzovat kabely a vytvořit projekt elektroinstalace podle platných norem. Takový program pro navrhování elektrických rozvodů zjednodušuje kontrolu bezpečnosti i připravenost na následnou revizi elektroinstalace.
Jak rozmístit zásuvky a vypínače v domě
Umístění zásuvek a vypínačů výrazně ovlivňuje komfort a bezpečnost užívání elektroinstalace v rodinném domě. Správné rozmístění i výšky zajistí ergonomii a přehlednost ovládání osvětlení i připojení spotřebičů. Níže najdete konkrétní postupy a doporučení pro rozmístění zásuvek a typů vypínačů včetně jejich zapojení.
Doporučené výšky pro zásuvky a vypínače
Zásuvky se standardně instalují ve výšce 30 cm od podlahy, což umožňuje pohodlné připojení spotřebičů bez nutnosti ohýbání nebo natahování kabelů. Vypínače bývají umístěné ve výšce 110 cm, aby byly snadno dostupné dospělým osobám. Takové rozmístění odpovídá bezpečnostním normám elektro a přispívá k ergonomii užívání v interiéru.
| Prvek | Doporučená výška | Poznámka |
|---|---|---|
| Zásuvky | 30 cm | Snadný přístup pro většinu uživatelů |
| Vypínače | 110 cm | Pohodlné ovládání světla |
| Speciální | dle projektu | Např. kuchyňské zásuvky výšší pro spotřebiče |
Typy vypínačů a jejich zapojení
Pro navrhování bezpečných elektrických rozvodů v domě je nutné znát základní typy vypínačů a jejich funkce. Schodišťový vypínač umožňuje ovládání světla ze dvou různých míst, což je ideální pro chodby nebo schodiště. Křížový vypínač rozšiřuje ovládání na tři a více míst, často se kombinuje se schodišťovými vypínači. Tlačítkový vypínač slouží k dálkovému ovládání, například v inteligentních elektroinstalacích.
- Vyberte vhodný typ vypínače podle počtu ovládacích míst.
- Nakreslete schéma zapojení vypínačů podle bezpečnostních norem elektro.
- Použijte software pro návrh elektroinstalace, který usnadní kreslení elektrických rozvodů a tvorbu projektu elektroinstalace.
- Ověřte správnost zapojení při revizi elektroinstalace před dokončením stavby.
Tip: Častou chybou je umístění vypínačů příliš nízko, což zhoršuje ergonomii a bezpečnost ovládání. Dodržujte proto doporučené výšky a normy.
Jak probíhá revize a kontrola elektroinstalace
Revize elektroinstalace představuje zásadní kontrolní krok pro ověření bezpečnosti a souladu s platnými normami ČSN 33 2000 a souvisejícími předpisy při návrhu i realizaci elektrických rozvodů v rodinném domě. Tento proces vyžaduje odborný přístup a kompletní projektovou dokumentaci, která musí být reviznímu technikovi plně k dispozici.
Kdo může provádět revizi elektroinstalace
Revizi elektroinstalace smí provádět pouze osoba s platnou odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb., tedy kvalifikovaný revizní technik elektro. Tento technik má oprávnění provádět kontrolu elektroinstalace v rodinném domě, měřit izolační odpor, funkčnost proudových chráničů a jističů a vystavovat revizní zprávy, které jsou zákonným dokladem o bezpečnosti a správnosti provedení instalace. Bez revizního technika není možné revizi elektroinstalace zákonně dokončit ani provozovat instalaci.
Průběh a požadavky revize
Revize začíná kontrolou projektové dokumentace, která musí obsahovat přesné schéma elektroinstalace s vyznačením kabelových tras, umístění zásuvek, vypínačů, světel a typů použitých kabelů. Revizní technik dále požaduje volný přístup k hlavnímu rozvaděči, jističům, zásuvkám a dalším prvkům elektroinstalace. Následuje měření izolačního odporu vodičů, funkčnosti proudových chráničů (typicky 30 mA pro obytné prostory) a jističů, ověření správného zapojení ochranných vodičů a posouzení celkové integrity instalace podle bezpečnostních norem ČSN.
- Kontrola souladu s normou ČSN 33 2000-4-41 a dalšími platnými bezpečnostními předpisy
- Ověření úplnosti a správnosti projektové dokumentace včetně schématu elektroinstalace
- Měření izolačního odporu kabelů (minimálně 1 MΩ u nových instalací)
- Testování funkčnosti proudových chráničů a jističů
- Kontrola přístupnosti a označení rozvaděčů a hlavních jističů
Tip: Při rekonstrukci elektroinstalace je třeba ověřit, zda zásah vyžaduje stavební povolení nebo ohlášení na stavebním úřadě, protože některé úpravy podléhají kolaudačnímu řízení. Revize elektroinstalace je často nezbytnou součástí tohoto procesu a bez platné revizní zprávy nelze instalaci provozovat.
Častá chyba: Nedostatečná projektová dokumentace nebo její absence výrazně komplikuje revizní proces a může vést k zamítnutí revizní zprávy. Proto doporučuji zajistit kompletní a aktuální schéma elektroinstalace před samotnou kontrolou.
Pro koho se revize hodí: Každý majitel novostavby nebo rekonstruovaného rodinného domu, který chce zajistit bezpečný a normami odpovídající provoz elektroinstalace.
Pro koho revize není vhodná: Osoby bez odborné způsobilosti nesmí revizi provádět ani instalaci elektroinstalace upravovat bez kvalifikace, protože to ohrožuje bezpečnost a porušuje zákon.
Jak využít software a programy pro návrh elektrických rozvodů
Pro návrh a kreslení elektrických rozvodů v rodinném domě je nezbytné využít specializovaný software, který umožňuje přesné a přehledné vytváření schémat v souladu s platnými bezpečnostními normami elektro (ČSN 33 2000-5-51). Programy pro navrhování elektrických rozvodů snižují riziko chyb v projektové dokumentaci a zjednodušují přípravu podkladů pro revizi elektroinstalace.
Populární programy pro návrh elektrických rozvodů
Mezi nejpoužívanější profesionální nástroje patří EPLAN a AutoCAD Electrical, které podporují automatické generování schémat, správu databází komponentů a kontrolu souladu s bezpečnostními normami elektro. Tyto programy umožňují detailní plánování rozvodů včetně dimenzování kabelů, rozvaděčů a jističů podle platných předpisů. Použití těchto softwarů výrazně zvyšuje přesnost projektů a usnadňuje koordinaci s dalšími systémy, například datovými nebo zabezpečovacími rozvody.
Zdarma dostupné nástroje a jejich omezení
QElectroTech a další open-source programy umožňují základní kreslení elektrických rozvodů a jsou vhodné pro jednoduché projekty nebo návrhy svépomocí. Je však třeba počítat s omezenou podporou aktuálních bezpečnostních norem a absencí funkcí pro automatickou kontrolu správnosti zapojení či dimenzování. Tyto nástroje často nepodporují profesionální formáty výkresů, což může komplikovat spolupráci s elektrikářem nebo revizním technikem.
- Software pro návrh elektroinstalace zrychluje tvorbu projektu a snižuje riziko chyb v dimenzování a zapojení
- Výběr programu závisí na rozsahu elektroinstalace a požadavcích na dokumentaci (profesionální projekty vs. svépomocné návrhy)
- Tip: Při svépomocném návrhu elektroinstalace vždy ověřte, že software umožňuje export projektové dokumentace ve formátu kompatibilním s revizním technikem a že návrh odpovídá platným bezpečnostním normám elektro
- Pro koho se software hodí: profesionální projektanti i pokročilí domácí kutilové; pro jednoduché rekonstrukce lze využít i základní freeware
- Pro koho NE: uživatelé bez znalosti elektro norem a dimenzování, kteří by mohli vytvořit nebezpečný nebo nevyhovující návrh bez odborné konzultace
Použití softwaru pro návrh elektrických rozvodů je klíčové pro vytvoření přesného schématu elektroinstalace, které obsahuje rozmístění zásuvek, vypínačů, světel, dimenzování kabelů a umístění jističů. Projektová dokumentace takto vytvořená usnadňuje následnou revizi elektroinstalace a zajišťuje bezpečný a funkční provoz elektrických rozvodů v domě.
Časté dotazy k návrhu a kreslení elektrických rozvodů v domě
Otázka: Jaké je schéma bytové elektroinstalace?
Schéma obsahuje přesné umístění zásuvek, vypínačů a kabelů včetně výšek montáže a zapojení jednotlivých okruhů podle bezpečnostních norem elektro.
Otázka: V čem kreslit elektro schémata?
Pro kreslení elektroinstalace se používá software pro návrh elektroinstalace jako EPLAN, AutoCAD Electrical nebo bezplatný QElectroTech, který umožňuje přesné a přehledné vyhotovení schémat.
Otázka: Potřebuji povolení k rekonstrukci elektroinstalace?
Povolení závisí na rozsahu rekonstrukce, vždy je nutná revize elektroinstalace provedená kvalifikovaným elektrikářem a dodržení platných bezpečnostních norem.
Otázka: Kolik stojí rozvody elektřiny v domě?
Cena základní elektroinstalace rodinného domu začíná kolem 50 000 Kč a roste podle rozměrů domu a použitých materiálů.
Otázka: Jak správně nakreslit schéma elektrických rozvodů?
Vytvořte půdorys s vyznačením rozmístění kabelů a zásuvek a doplňte blokové schéma znázorňující logiku zapojení jednotlivých okruhů.
Otázka: Jak vybrat správné kabely pro domácí elektroinstalaci?
Kabely se vybírají podle maximálního proudu spotřebičů a délky vedení, například CYKY-J 3×2,5 mm² pro proud do 25 A.
Otázka: Jak rozmístit zásuvky a vypínače v domě?
Zásuvky se instalují ve výšce 30 cm a vypínače ve výšce 110 cm od podlahy, což odpovídá ergonomickým standardům.
Otázka: Jak probíhá revize elektroinstalace?
Revizi provádí certifikovaný revizní technik, který kontroluje dokumentaci a měření ochranných prvků, a vydává revizní zprávu potvrzující bezpečnost.
Otázka: Jaké jsou běžné chyby při návrhu elektroinstalace?
Nejčastější chyby zahrnují nesprávné dimenzování kabelů, špatné rozmístění zásuvek a nedodržení bezpečnostních norem elektro.
Otázka: Jaký software použít pro návrh elektrických rozvodů?
Pro profesionální projekty se hodí EPLAN, zatímco QElectroTech nabízí základní funkce vhodné pro hobby použití.
Otázka: Jak navrhnout elektroinstalaci v patrovém domě?
Při návrhu zohledněte specifika patrové konstrukce a napojení zásuvek s různými způsoby řazení vypínačů pro bezproblémový provoz.
Otázka: Co obsahuje projektová dokumentace elektroinstalace?
Projekt zahrnuje půdorysy s umístěním kabelů, zásuvek a vypínačů a bloková schémata jednotlivých elektrických okruhů.
Otázka: Jak zohlednit chytrý dům při návrhu elektroinstalace?
Při návrhu připravte potřebnou infrastrukturu pro chytré systémy, včetně prostorů a kabeláže pro senzory a ovládací prvky.
Otázka: Jaké jsou normy pro elektroinstalaci v rodinném domě?
Elektroinstalace musí odpovídat platným ČSN normám, přičemž klíčová jsou pravidla bezpečnosti a pravidelné revize elektroinstalace.
Otázka: Jak dlouho trvá návrh a kreslení elektrických rozvodů?
Návrh a kreslení elektroinstalace obvykle zabere několik dní v závislosti na rozsahu dispozice a složitosti projektu.
