Bezpečné způsoby spojování hliníkových a měděných vodičů
Spojování hliníkových a měděných vodičů vyžaduje přesné dodržení bezpečnostních postupů, aby se předešlo elektrochemické korozi a ztrátám kontaktu. Správná Al/Cu spojka či vhodná WAGO svorka umožní spolehlivé propojení s dlouhodobou životností elektroinstalace. Na co si dát pozor a jak vybrat vhodnou spojku hliník měď, poradím
Klíčové závěry
- Hliník má přibližnou elektrickou vodivost 38 S·m/mm², což je asi 2/3 vodivosti mědi (57-59,5 S·m/mm²).
- Odizolování vodičů se doporučuje v rozsahu 10-15 mm pomocí speciálních kleští, které nepoškozují vodič.
- Pro spojování hliníku a mědi se používají speciální svorky typu Al/Cu s oddělenými komorami, které eliminují přímý kontakt kovů.
- Elektrochemická koroze vzniká při přímém kontaktu hliníku a mědi za přítomnosti vlhkosti, proto je nutné použití přechodových prvků a antioxidačních past.
- Svařování hliníku a mědi se provádí při napětí 14-20 V s expozicí do 2 sekund, přičemž je důležitá inertní plynová atmosféra pro ochranu spoje.
Základní příprava hliníkových a měděných vodičů pro spojování
Příprava hliníkových a měděných vodičů pro spojování vyžaduje přesné odizolování v rozsahu 10-15 mm a ošetření povrchů proti oxidaci. Pro správné spojení je klíčové použít speciální kleště, aplikovat antioxidační pastu na hliníkové vodiče a provést chemické čištění před dalším zpracováním. Tyto kroky významně snižují riziko elektrochemické koroze a zajišťují bezpečné propojení vodičů.

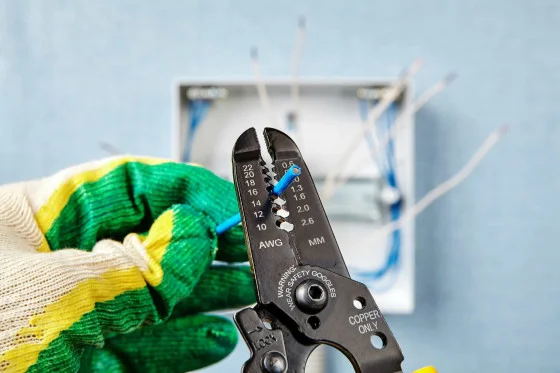

Odizolování vodičů a jeho správná délka
Odizolování hliníkových i měděných vodičů se provádí na délku 10-15 mm pomocí speciálních kleští, které minimalizují poškození vodičů. Přesná délka a pečlivé odizolování jsou nezbytné pro kvalitní mechanické a elektrické spojení bez rizika přehřátí či selhání spoje.
Ošetření hliníkových vodičů antioxidační pastou
Na hliníkové vodiče se před spojením vždy nanáší antioxidační pasta, která zabraňuje tvorbě oxidace na povrchu. Tím se zvyšuje vodivost spoje a prodlužuje jeho životnost. Použití této pasty je základní podmínkou, jak spojit hliníkové a měděné vodiče bez rizika elektrochemické koroze.
Chemické čištění a příprava pro pájení
Před pájením vodičů je vhodné provést chemické čištění pomocí tavidla a mechanického odstranění oxidového filmu. Tento krok umožňuje pevnější a trvanlivější spojení, zejména u hliníkových vodičů, kde oxidový film brání dobrému kontaktu.
Metody spojování hliníkových a měděných vodičů a jejich charakteristiky
Metody spojování hliníkových a měděných vodičů zahrnují několik technik, které se liší náročností a vhodností pro různé aplikace. Tyto způsoby spojování hliníkových a měděných vodičů přinášejí specifická řešení, jak zajistit spolehlivé a bezpečné propojení bez rizika elektrochemické koroze.
Lisování vodičů

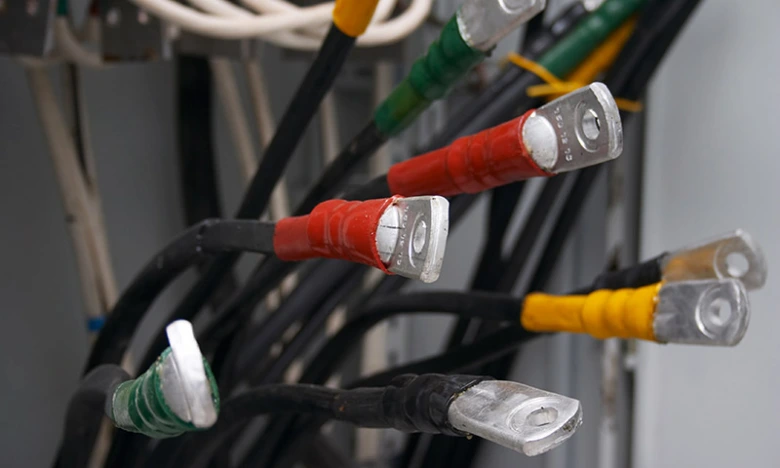

Lisování využívá speciální hliníkové nebo mosazné objímky přesně přizpůsobené průměrům vodičů různých průřezů. Tento způsob vytváří pevné a trvanlivé spojení bez potřeby tepelného namáhání vodičů. Lisování je vhodné pro situace, kde je třeba zajistit mechanickou pevnost a minimalizovat riziko uvolnění spoje.
Mechanické svorky typu Al/Cu
Mechanické svorky určené pro Al/Cu propojení mají oddělené komory, které eliminují přímý kontakt hliníku s mědí a tím snižují riziko elektrochemické koroze. Certifikované WAGO svorky nabízejí spolehlivost a umožňují jednoduché dotažení svorek bez speciálních nástrojů. Použití antioxidační pasty zvyšuje životnost spoje.
Svařování hliníku a mědi
Svařování probíhá při napětí 14-20 V a doba expozice oblouku je do 2 sekund. Tento proces se často provádí v inertní plynové atmosféře, která chrání spoj před oxidací. Svařování vytváří pevné kovové spojení, ale vyžaduje speciální vybavení a zkušenosti.
Pájení vodičů
Pájení pro spojení hliníkových a měděných vodičů vyžaduje páječku s výkonem 60-150 W a pájku obsahující 50-90 % cínu. Spoj musí být před pájením očištěn od oxidového filmu a po dokončení ošetřen ochranným lakem. Tato metoda je vhodná pro jemné spoje, kde není možné použít mechanické nebo lisované spoje.
| Metoda | Parametry | Výhody | Nevýhody |
|---|---|---|---|
| Lisování | Objímky pro různé průřezy | Pevný spoj, bez tepelného namáhání | Nutnost přesných objímek |
| Mechanické svorky | Oddělené komory, antiox. pasta | Snadná montáž, eliminace koroze | Vyžaduje pravidelné dotažení |
| Svařování | 14-20 V, do 2 s, inertní plyn | Pevné kovové spojení | Vyšší náročnost a vybavení |
| Pájení | Páječka 60-150 W, 50-90 % cín | Jemné spoje, nízké tepelné zatížení | Nutnost čištění a lakování |
Materiálové vlastnosti hliníku a mědi ovlivňující spojování
Materiálové vlastnosti hliníku a mědi zásadně ovlivňují spolehlivost spojů a metody, jak bezpečně spojovat hliníkové a měděné vodiče. Rozdíly v elektrické vodivosti, pevnosti a teplotní roztažnosti vyžadují speciální přístup při použití spojek a svorek, například Al/Cu spojek nebo WAGO svorek pro hliník a měď.
Elektrická vodivost a její význam
Hliník má elektrickou vodivost přibližně 38 S·m/mm², zatímco měď dosahuje hodnot mezi 57 až 59,5 S·m/mm². Tento rozdíl znamená, že vodiče z hliníku musí mít větší průřez než měděné, aby přenášely stejný proud. Při spojování hliníkových a měděných vodičů je třeba zohlednit tuto vlastnost, aby nedocházelo k přehřívání spoje.
Pevnost a pružnost materiálů
Pevnost hliníku dosahuje 30 až 74 % pevnosti mědi, což znamená, že je mechanicky slabší a náchylnější k poškození. Pružnost hliníku je kolem 72 GPa, zatímco mědi mezi 105 a 132 GPa. Tyto rozdíly spolu s elektrochemickou korozí představují častou příčinu poruch spoje, pokud nejsou správně použity vhodné svorky a antioxidační pasta.
Teplotní roztažnost a její dopad
Teplotní roztažnost hliníku je o 35 % vyšší než u mědi, což způsobuje při zahřívání a ochlazování mechanické namáhání spoje. To klade nároky na správné dotažení svorek a používání mechanických svorek nebo lisování vodičů, aby se zabránilo uvolnění a následnému vzniku jisker či přehřátí.
Tip: Pro bezpečné spojení hliníkových a měděných vodičů doporučuji používat speciální Al/Cu spojky a WAGO svorky určené pro kombinované materiály spolu s antioxidační pastou, která minimalizuje riziko elektrochemické koroze.
Prevence korozních procesů při spojování hliníku a mědi
Prevence elektrochemické koroze je klíčová pro bezpečné spojování hliníkových a měděných vodičů. Při nesprávném kontaktu těchto kovů za vlhkosti dochází k rychlému poškození spoje, proto je nezbytné použít vhodné přechodové prvky a ochranné izolace.
Příčiny elektrochemické koroze
Elektrochemická koroze vzniká při přímém kontaktu hliníku a mědi v prostředí s vlhkostí a elektrolytem. Takové spojení bez ochrany vytváří galvanický článek, kde se hliník koroduje rychleji. Proto je problém spojovat hliník s mědí bez použití vhodných materiálových bariér.
Použití přechodových prvků
Přechodové prvky, například cupalové vložky obsahující 20-50 % mědi, zajišťují správnou orientaci kontaktu mezi hliníkem a mědí. Tyto Al/Cu spojky zabraňují elektrochemické korozi a umožňují bezpečné spojení vodičů. Použití antioxidační pasty navíc snižuje riziko oxidace a usnadňuje dotažení svorek.
Izolace a ochranné nátěry
Zalévání spoje a nanášení ochranných nátěrů vytváří bariéru proti pronikání vlhkosti. Tyto metody prodlužují životnost spojů a minimalizují riziko koroze. Bez správné izolace zůstává spoj náchylný k poruše i při použití kvalitních spojek.
Montážní postupy, kontrola a bezpečnost při spojování vodičů
Montážní postupy, kontrola a bezpečnost při spojování vodičů jsou klíčové pro spolehlivý a dlouhodobě funkční elektrický spoj. Správné dotažení svorek a pravidelná kontrola spojů pomáhají předejít elektrochemické korozi a riziku přehřátí.
Doporučené momenty dotažení svorek
Správné momenty dotažení svorek zajišťují pevný a bezpečný kontakt mezi vodiči bez rizika poškození hliníku či mědi. Přetahování může způsobit deformaci a křehkost spojky, nedotažení zase volné spoje s rizikem jiskření. Pro svorky WAGO a klasické mechanické svorky platí specifické hodnoty, které výrobce uvádí, obvykle kolem 1,2-2,5 Nm. Dotažení svorek patří mezi nejdůležitější způsoby spojování hliníkových a měděných vodičů, protože stabilizuje kontakt a snižuje korozní riziko.
Kontrola a revize spojů
Pravidelná kontrola spojů zabraňuje vzniku poruch a přehřátí, což jsou běžné problémy při nesprávném propojení. Kontrolujte dotažení svorek, stav izolace a případnou přítomnost oxidace. Revizi doporučuji provádět minimálně jednou ročně, zvláště u spojek Al/Cu, které jsou náchylné k elektrochemické korozi.
Bezpečnostní opatření při montáži
Použití nerezových šroubů zabraňuje korozi a zlepšuje dlouhodobou bezpečnost spoje. Mezi časté chyby při montáži patří kombinování nevhodných materiálů bez antioxidační pasty nebo nedostatečné dotažení svorek. Pro bezpečné spojení vodičů z hliníku a mědi doporučuji používat speciální Al/Cu spojky a WAGO svorky určené pro kombinované materiály.
- Používejte antioxidační pastu na kontakty
- Nepoužívejte běžné svorkovnice bez certifikace pro Al/Cu spojení
- Dodržujte výrobní doporučení k dotažení svorek
- Pravidelně kontrolujte spoje v instalaci
Tip: Nesprávné dotažení svorek a absence nerezových šroubů vede k rychlé korozi a ztrátě bezpečnosti spoje.
Pro koho se to hodí: Tento postup je vhodný pro všechny elektroinstalace s kombinací hliníkových a měděných vodičů. Nevhodný je v situacích, kde nelze pravidelně zajistit kontrolu spojů.
Dlouhodobá životnost a vliv mechanického a teplotního zatížení spojů Al a Cu
Dlouhodobá životnost spojů mezi hliníkovými a měděnými vodiči závisí na odolnosti vůči teplotním cyklům, mechanickému zatížení a kvalitě provedení spoje. Správné dotažení svorek podle výrobních specifikací a použití antioxidační pasty výrazně snižují riziko poruch způsobených únavou materiálu a elektrochemickou korozí.
Vliv teplotních cyklů na spoje
Rozdíl v koeficientu teplotní roztažnosti hliníku a mědi činí přibližně 35 %, což při opakovaném zahřívání a ochlazování vyvolává cyklické mechanické namáhání spojů. Tento tepelný stres způsobuje vznik mikropuklin a postupné uvolňování kontaktů, které zvyšují elektrický odpor a riziko přehřátí. Teplotní cykly tak vedou k únavě materiálu, zejména u spojů bez dostatečné mechanické fixace a ochrany proti oxidaci.
Mechanické namáhání a únava materiálu
Opakované mechanické zatížení, vyvolané teplotními změnami a vibracemi, urychluje únavu materiálu v lisovaných a svařovaných spojích. Tento proces oslabuje kovovou strukturu vodičů a může vést k mikrotrhlinám v kontaktu, což zhoršuje vodivost a zvyšuje pravděpodobnost jiskření nebo přehřátí. Pro minimalizaci těchto rizik je nezbytné dodržet doporučené momenty dotažení svorek a aplikovat antioxidační pastu na hliníkové vodiče, která snižuje oxidaci a zlepšuje elektrický kontakt.
Poruchovost jednotlivých typů spojů
Lisované spoje vykazují obecně vyšší odolnost vůči únavě materiálu než svařované, protože lisování zajišťuje rovnoměrný tlak a stabilní kontakt bez tepelných deformací. Pájené spoje jsou citlivé na tvorbu oxidových vrstev a vyžadují důkladné čištění a ochranu povrchu. Nevhodné použití svorek bez certifikace pro Al/Cu, například běžné WAGO svorky bez oddělených komor, zvyšuje riziko elektrochemické koroze a urychluje poruchu spoje. Pravidelná kontrola dotažení a stavu spoje je proto nezbytná, zejména v prostředích s vyšší vlhkostí.
Tip: Pro dlouhodobě bezpečné spojení hliníkových a měděných vodičů používejte mechanické svorky s oddělenými komorami určené pro Al/Cu spoje a aplikujte antioxidační pastu. Pravidelně kontrolujte dotažení svorek, abyste předešli únavě materiálu a elektrochemické korozi, které jsou hlavními příčinami poruch spoje.
Časté dotazy
Jak správně spojit hliníkový a měděný vodič?
Odizolujte konce vodičů na 10-15 mm, ošetřete hliník antioxidační pastou a použijte svorky typu Al/Cu s oddělenými komorami pro eliminaci koroze.
Je možné použít jednu svorkovnici pro hliník a měď?
Ano, ale musí být použity certifikované svorky Al/Cu s oddělenými komorami, aby nedošlo k přímému kontaktu kovů a elektrochemické korozi.
Jaké svorky jsou vhodné pro spojení mědi a hliníku?
Doporučují se svorky typu Al/Cu, často s mosaznou pružinou, například certifikované WAGO svorky určené speciálně pro Al/Cu spoje.
Jak zabránit elektrochemické korozi při spojování hliníku a mědi?
Používejte přechodové prvky jako cupalové vložky, aplikujte antioxidační pastu a chraňte spoje zaléváním či nátěrem proti vlhkosti.
Jaké jsou hlavní metody spojování hliníku a mědi?
Lisování s hliníkovými objímkami, mechanické svorky Al/Cu, svařování při 14-20 V do 2 sekund a pájení s cínovou pájkou 50-90 %.
Jaký je vliv teplotních cyklů na spoje hliníku a mědi?
Teplotní roztažnost hliníku o 35 % větší než mědi způsobuje mechanické namáhání a únavu materiálu, což může vést k poruchám spojů.
Jak dlouho vydrží spoj lisovaný nebo svařovaný?
Lisované spoje mají životnost 5-10 let, svařované 7-12 let, závisí na správné montáži a podmínkách provozu.
Jaký výkon páječky je vhodný pro pájení hliníku a mědi?
Pro menší průřezy postačí páječka 60 W, pro větší 150 W a více, s pájkou obsahující 50-90 % cínu.
Jak správně dotažení svorek ovlivňuje spoj?
Správný moment dotažení zabraňuje poškození vodiče a zajišťuje spolehlivý elektrický kontakt, snižuje riziko přehřátí.
Jak často kontrolovat spoje hliníku a mědi?
Doporučuje se pravidelná revize spojů zejména v rozvaděčích, interval záleží na provozních podmínkách, ideálně každých 1-2 roky.
Jaký je správný postup přípravy vodičů před jejich spojením?
Vodiče je potřeba očistit od oxidů a odizolovat na délku cca 10 mm, aby bylo zajištěno pevné a čisté spojení.
Jaké materiály se používají jako přechodové prvky mezi hliníkem a mědí?
Často se používají přechodové spojky z hliníku s mědí potaženým povrchem nebo speciální slitiny Al/Cu, které minimalizují korozní reakce.
Jaké jsou hlavní výhody lisování spojů oproti pájení?
Lisování zajišťuje pevný mechanický kontakt bez tepelného namáhání, což snižuje riziko poškození vodičů a zvyšuje životnost spoje.
Jaký druh antioxidační pasty je doporučen pro spoje hliníku a mědi?
Doporučuje se použít pastu na bázi zinku nebo speciální antioxidační pasty určené pro hliník, aplikace by měla být v tenké vrstvě na spoj.
Jaké bezpečnostní opatření je nutné dodržet při svařování hliníkových a měděných vodičů?
Je nutné používat ochranné pomůcky a zajistit správné nastavení svařovacího proudu, aby nedošlo k přehřátí a degradaci materiálu.
Jaký vliv má mechanické zatížení na kvalitu spoje mezi hliníkem a mědí?
Mechanické zatížení může způsobit uvolnění spoje, proto je důležité zajistit správné dotažení svorek a případné mechanické fixace.
Jak často by se měly spoje hliníkových a měděných vodičů kontrolovat?
Minimálně jednou za rok, aby se předešlo případným poruchám způsobeným oxidací nebo uvolněním spoje.
Jaký je doporučený způsob spojování hliníkových profilů s měděnými vodiči?
Pro hliníkové profily se doporučuje použití mechanických svorek s antioxidační ochranou, které zaručují bezpečný kontakt a odolnost vůči korozi.
