Správná instalace elektrických zásuvek svépomocí: Praktický návod

Správné zapojení zásuvky vyžaduje znalost elektrické instalace a dodržení základních bezpečnostních pravidel. Při práci s elektrickými vodiči je nezbytné postupovat pečlivě, aby byla zachována bezpečnost elektroinstalace a zabránilo se riziku úrazu či požáru. Tento návod vám ukáže, jak instalaci zvládnout svépomocí krok za krokem.

Jak bezpečně připravit elektroinstalaci pro montáž zásuvky

Před samotnou instalací elektrické zásuvky vždy vypněte hlavní jistič v rozvaděči, případně všechny jističe, pokud není jasné, který okruh zásuvku napájí. Tím zajistíte bezpečné odpojení elektroinstalace od napájení. Následně ověřte absenci napětí v elektroinstalační krabici pomocí vhodného měřicího přístroje, například digitální zkoušečky napětí nebo multimetru s funkcí měření střídavého napětí. Pouhé použití zkoušečky ve tvaru šroubováku není dostatečně spolehlivé. Pro zvýšení bezpečnosti doporučuji používat izolační rukavice s minimální izolační třídou 1000 V a nářadí s izolovanými držadly, které snižují riziko průchodu elektrického proudu při manipulaci s vodiči.

Bezpečnost elektroinstalace při přípravě montáže zásuvky vyžaduje dodržení těchto konkrétních kroků:

• Vypněte hlavní jistič (obvykle 16 A pro běžné zásuvkové okruhy) v rozvaděči, abyste přerušili přívod 230 V střídavého napětí.
• Ověřte nulový stav napětí v elektroinstalační krabici pomocí digitální zkoušečky napětí nebo multimetru, přičemž měřená hodnota by měla být 0 V ± 1 V.
• Používejte izolační rukavice s certifikací dle ČSN EN 60903 a nářadí s izolovanými držadly minimálně do 1000 V.
• Zkontrolujte, zda jsou elektrické vodiče CYKY J 3×2,5 mm² správně odizolovány na délku přibližně 12 mm a připraveny pro pevné připojení k zásuvce.
• Při manipulaci s elektroinstalační krabicí zajistěte její pevné uchycení ve zdi, aby nedošlo k pohybu během montáže zásuvky.

Jak bezpečně instalovat zásuvku doma

Bezpečnost práce při instalaci zásuvky svépomocí vyžaduje přesné vyřazení napájení a ověření nulového napětí. Pouze tak lze minimalizovat riziko úrazu elektrickým proudem a zajistit správné připojení vodičů podle barevného značení (hnědý/černý – fáze L, modrý – nulák N, zeleno-žlutý – ochranný PE).

Tip: Před započetím montáže si připravte nářadí s izolovanými držadly a vždy používejte izolační rukavice s certifikací. Častou chybou je spoléhání se na zkoušečku ve tvaru šroubováku, která nemusí spolehlivě odhalit přítomnost napětí. Pro koho se instalace hodí: majitelé bytů a rodinných domů s novější elektroinstalací TN-S nebo TN-C-S. Pro starší instalace s vodičem PEN doporučuji konzultaci s elektrikářem kvůli odlišnému zapojení ochranného a nulového vodiče.

Jaké materiály a nářadí jsou potřeba pro instalaci zásuvky

Pro správnou instalaci elektrické zásuvky svépomocí je nezbytné mít k dispozici kvalitní materiály a vhodné nářadí. Zásuvka 230 V, která má proudovou zatížitelnost 16 A, se připojuje pomocí kabelu CYKY J 3×2,5 mm², jenž je standardem pro běžné domácí elektrické instalace. Elektroinstalační krabice musí být pevně uchycena ve zdi, aby zajistila bezpečnost elektroinstalace a stabilitu montáže zásuvek.

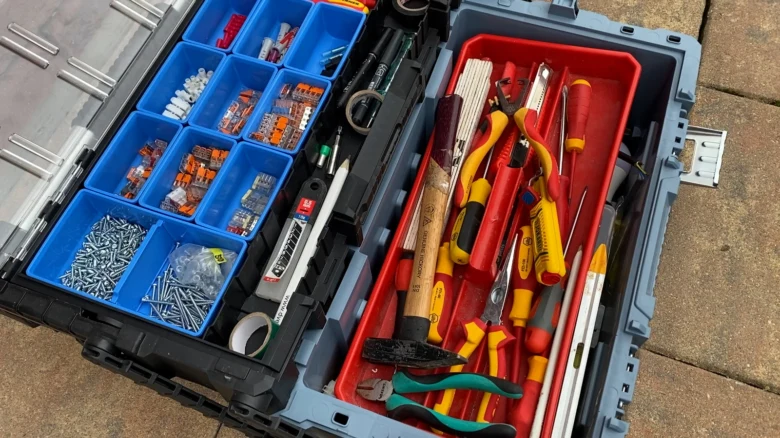

Následující seznam obsahuje základní materiály pro instalaci elektrické zásuvky a nářadí potřebné pro správné zapojení zásuvky:

• zásuvka 230 V/16 A (například značky Schneider Unica jako spolehlivá volba)
• kabel CYKY J 3×2,5 mm² pro připojení zásuvky
• elektroinstalační krabice pro pevné uchycení ve zdi
• odizolovací kleště pro přesné odstranění izolace elektrických vodičů
• šroubovák s izolovanou rukojetí pro montáž a zapojení zásuvky
• zkoušečka napětí pro ověření bezpečnosti před zapojením

Tipy na instalaci elektrické zásuvky svépomocí doporučují pečlivě zkontrolovat pevnost uchycení elektroinstalační krabice a správnost zapojení vodičů. Podrobnější návod na instalaci elektrické zásuvky krok za krokem najdete v odborných materiálech na stránkách Eagri.cz, které se zabývají bezpečností elektroinstalace a montáží zásuvek.

Na co si dát pozor: častou chybou je nedostatečné odizolování vodičů, což může vést k špatnému kontaktu a riziku přehřátí. Dodržení správných postupů a použití vhodných materiálů výrazně zvyšuje bezpečnost a životnost elektrické instalace.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Barevné značení vodičů a správné zapojení zásuvky

Barevné značení vodičů je klíčové pro bezpečnou a správnou instalaci elektrických zásuvek. Přesné rozlišení fázového, nulového a ochranného vodiče zajišťuje správnou funkci zásuvky a minimalizuje riziko elektrického úrazu či poškození elektroinstalace.

Jak správně rozpoznat a použít barevné značení vodičů

Fázový vodič (L) má v moderních instalacích standardně hnědou nebo černou barvu, případně šedou. Nulový vodič (N) je vždy modrý. Ochranný vodič (PE) je označen kombinací zelené a žluté barvy podle normy ČSN EN 60446. U starších instalací v síti TN-C se používá kombinovaný vodič PEN, který spojuje funkce nulového i ochranného vodiče. Novější systémy TN-S nebo TN-C-S mají oddělené vodiče PE a N, což zvyšuje bezpečnost a usnadňuje kontrolu instalace. Nesprávné rozpoznání vodičů může vést k vážným závadám, například k selhání proudového chrániče nebo k úrazu elektrickým proudem.

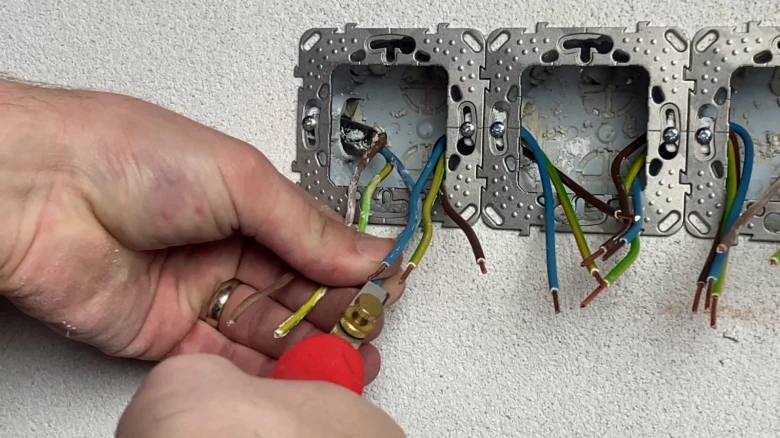

Jak správně zapojit zásuvku podle barevného značení

Při instalaci připojte fázový vodič (hnědý nebo černý) na svorku označenou L, nulový vodič (modrý) na svorku N a ochranný vodič (zeleno-žlutý) na svorku PE (střední kovovou svorku). Elektroinstalační krabice musí mít dostatečný prostor pro odizolování vodičů na délku přibližně 12 mm a umožnit pevné uchycení vodičů bez kontaktu mezi kovovými částmi. Při zapojení zásuvky bez nulového vodiče, například v některých průmyslových aplikacích, je nutné zajistit odpovídající ochranná opatření, protože nulový vodič plní klíčovou roli v ochraně proti úrazu. Na jednom elektrickém okruhu by nemělo být více než 8 zásuvek s proudovou zatížitelností 16 A, aby nedošlo k přetížení vedení.

• Připojte fázový vodič (hnědý/černý) na svorku L zásuvky
• Připojte nulový vodič (modrý) na svorku N zásuvky
• Připojte ochranný vodič (zeleno-žlutý) na svorku PE zásuvky
• Odizolujte vodiče na délku 12 mm pro pevné a bezpečné připojení
• Použijte elektroinstalační krabice s dostatečným prostorem a pevnou fixací vodičů

Tip: Častou chybou je záměna fázového a nulového vodiče, která může způsobit nefunkčnost zásuvky nebo nebezpečí úrazu. Doporučuje se vždy ověřit správné připojení pomocí zkoušečky napětí nebo multimetru před zapnutím jističe.

Pro koho se to hodí: Tento postup je vhodný pro instalace v běžných domácnostech a nových elektroinstalacích s oddělenými vodiči PE a N.

Pro koho se to nehodí: Nepoužívejte tento postup u starších instalací s kombinovaným vodičem PEN bez odborné konzultace, protože nesprávné zapojení může ohrozit bezpečnost.

Krok za krokem: Montáž a připojení elektrické zásuvky

Montáž a připojení elektrické zásuvky vyžaduje přesný postup a dodržení bezpečnostních pravidel elektroinstalace. Následující návod na instalaci elektrické zásuvky krok za krokem vám pomůže zajistit správné zapojení zásuvky 230 V a bezpečnou montáž.

Příprava vodičů

Elektrické vodiče se nejprve zkrátí na potřebnou délku. Pro správné spojení je nutné odizolování vodičů na přibližně 12 mm pomocí odizolovacích kleští, aby se zabránilo poškození žil vodičů a zajistil pevný kontakt.

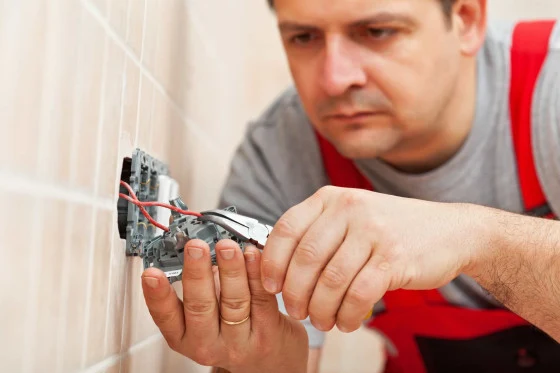

Připojení vodičů ke svorkám zásuvky

Fázový vodič (L) se připojuje vlevo na označený kontakt, nulový vodič (N) vpravo a ochranný vodič (PE) uprostřed na speciální svorku. Správné zapojení zásuvky je klíčové pro bezpečnost elektroinstalace a správnou funkci.

Montáž elektroinstalační krabice a zásuvky

Elektroinstalační krabice se pevně uchytí ve zdi, aby držela stabilně. Zásuvka se připevní na krabici šrouby tak, aby byla rovná a pevná. Nakonec se na zásuvku nacvakne rámeček zásuvky, který zajistí estetický vzhled a ochranu.

Dokončení a kontrola funkčnosti

Po ukončení montáže zapněte jistič a ověřte funkčnost zásuvky pomocí zkoušečky napětí nebo multimetru. Zkontrolujte, zda nedochází k přehřívání nebo viditelnému poškození, které by mohly signalizovat chybu v zapojení.

1. Zkrácení vodičů – připravte vodiče na délku vhodnou pro připojení
2. Odizolování vodičů – odstraňte izolaci na 12 mm přesně pomocí odizolovacích kleští
3. Zapojení vodičů – připojte fázi, nulák a ochranný vodič ke správným svorkám zásuvky
4. Uchycení krabice – pevně přimontujte elektroinstalační krabici do zdi
5. Montáž zásuvky – připevněte ji šrouby, zkontrolujte rovnost a stabilitu
6. Nasaďte rámeček – zacvakněte rámeček zásuvky pro dokončení vzhledu a ochrany
7. Kontrola funkčnosti – zapněte jistič a ověřte zásuvku zkoušečkou napětí nebo multimetrem

Tip: Častá chyba při instalaci zásuvek svépomocí je nedostatečné odizolování vodičů, které může způsobit špatný kontakt nebo zkrat. Pro koho je instalace vhodná? Pro zkušené kutily se základní znalostí elektroinstalace, nikoliv pro úplné laiky bez elektrotechnického vzdělání.

Specifika instalace zásuvek ve vlhkých a venkovních prostorách

Zásuvky instalované v koupelnách a venkovních prostorách musí splňovat bezpečnostní normy a vyžadují speciální technická opatření. Zvýšená vlhkost a možnost přímého kontaktu s vodou vyžadují použití zásuvek s krytím minimálně IP44, které zajišťuje ochranu proti stříkající vodě a vniknutí prachu. Elektroinstalační krabice určené pro tyto prostory musí být vyrobeny z odolných materiálů, například z plastu s vysokou mechanickou pevností a UV stabilitou, a musí být pevně uchyceny tak, aby nedocházelo k pohybu či poškození vodičů. Ochranné kryty zásuvek musí být vodotěsné a umožňovat snadný přístup, zároveň musí být instalovány mimo přímý dosah vody, například minimálně 60 cm od sprchových koutů nebo bazénů, aby byla zajištěna bezpečnost elektroinstalace i uživatelů.

Jak zapojit venkovní zásuvku bezpečně a podle norem

Venkovní zásuvka musí mít krytí IP44 nebo vyšší, což znamená ochranu proti stříkající vodě ze všech směrů a proti vniknutí cizích předmětů větších než 1 mm. Pro připojení se používají vodiče CYKY J 3×2,5 mm², které mají dostatečnou proudovou zatížitelnost 16 A a mechanickou odolnost vůči povětrnostním vlivům. Elektroinstalační krabice musí být certifikovaná pro venkovní použití a instalována tak, aby nebyla vystavena přímému působení deště nebo sněhu. Ochranný kryt zásuvky musí být pevně připevněn, s těsněním z gumy nebo silikonu, které zabrání vniknutí vlhkosti. Při zapojení je nezbytné správně identifikovat a připojit fázový (hnědý nebo černý), nulový (modrý) a ochranný (zeleno-žlutý) vodič podle bezpečnostních norem, aby se minimalizovalo riziko zkratu či úrazu elektrickým proudem.

Kde má být fáze v zásuvce a proč to je důležité

Fázový vodič (L) musí být připojen na svorku označenou písmenem L, která se nachází na levé straně zásuvky při pohledu zepředu, podle českých bezpečnostních norem ČSN 33 2000-4-46. Správné umístění fáze je zásadní pro bezpečný provoz zásuvky a kompatibilitu s elektrospotřebiči, protože obrácené zapojení může vést k nebezpečným situacím, například k elektrickému šoku při dotyku kovových částí spotřebiče. Nulový vodič (N) se připojuje na pravou svorku označenou N a ochranný vodič (PE) na střední kovovou svorku. Montáž zásuvek bez dodržení těchto pravidel může způsobit nesprávnou funkci, zvýšené riziko požáru nebo úrazu elektrickým proudem. Proto je nezbytné vždy dodržovat přesné umístění vodičů podle platných bezpečnostních norem a doporučení výrobce.

Tip: Častou chybou je zaměnění fáze a nuláku, což může vést k nebezpečným situacím, zejména ve vlhkých a venkovních prostorách. Proto doporučuji vždy před zapojením ověřit napětí vhodnou zkoušečkou nebo multimetrem a nikdy nepoužívat pouze šroubovákovou zkoušečku napětí.

Pro koho se instalace zásuvek ve vlhkých a venkovních prostorách hodí: Pro zkušené domácí kutily, kteří rozumí bezpečnostním normám a mají k dispozici správné nářadí a měřicí přístroje. Nevhodné je to pro laiky bez elektrotechnického vzdělání, protože nesprávná instalace může způsobit vážné bezpečnostní riziko a je vhodné v takových případech kontaktovat kvalifikovaného elektrikáře.

Řešení problémů a časté chyby při instalaci zásuvek

Při instalaci elektrických zásuvek se často vyskytují chyby při zapojení, které mohou vést k jiskření a přehřívání zásuvky. Nesprávné připojení fáze a nuláku, například záměna vodičů, patří mezi nejčastější problémy. Uvolněné spoje v elektroinstalační krabici způsobují přerušované kontakty a zvyšují riziko poruch či poškození zařízení. Nedostatečné upevnění zásuvky zase může vést k mechanickému poškození a ohrožení bezpečnosti elektroinstalace.

Jaké chyby se nejčastěji dělají při zapojení zásuvky

• Nesprávné barevné rozlišení elektrických vodičů – fáze, nulák a ochranný vodič musí být správně rozpoznány a připojeny
• Nedostatečné odizolování vodičů vedoucí k špatnému kontaktu
• Uvolněné spoje v montáži zásuvek, které způsobují jiskření a přehřívání
• Nepřesné upevnění elektroinstalační krabice, což ztěžuje kontrolu funkčnosti
• Opomenutí kontroly funkčnosti po dokončení montáže zásuvky

Tip: Po instalaci vždy proveďte měření, abyste ověřili správné zapojení a eliminovali riziko poškození zařízení nebo vzniku nebezpečí.

Práce se starou a novou elektroinstalací (TN-C, TN-S, TN-C-S)

Při instalaci elektrických zásuvek je zásadní rozlišovat mezi typy elektroinstalace, které ovlivňují správné zapojení vodičů a bezpečnost elektroinstalace. Starší síť TN-C využívá kombinovaný vodič PEN, který spojuje funkce ochranného a nulového vodiče, což komplikuje montáž zásuvek a zvyšuje riziko elektrického úrazu při nesprávném zapojení. Novější sítě TN-S mají oddělené elektrické vodiče PE (ochranný) a N (nulový), což umožňuje bezpečnější a přehlednější zapojení. Síť TN-C-S kombinuje vlastnosti obou systémů – od zdroje je veden kombinovaný PEN vodič, který je v instalaci rozdělen na PE a N.

Při práci se starou elektroinstalací TN-C je třeba věnovat zvláštní pozornost správnému oddělení vodičů a použití vhodných elektroinstalačních krabic, aby byla zajištěna bezpečnost a funkčnost zapojení zásuvky. Častou chybou bývá nesprávné připojení fáze a nuláku, které může způsobit poruchy i nebezpečné situace. Proto doporučuji před montáží zásuvek důkladně zkontrolovat typ vaší elektrické instalace a podle něj zvolit odpovídající postup zapojení.

Časté dotazy

Jak má být zapojená elektrická zásuvka?

Fázový vodič (hnědý nebo černý) se připojuje vlevo na kontakt L, nulový vodič (modrý) vpravo na kontakt N a ochranný vodič (zeleno-žlutý) uprostřed na svorku PE.

Jak zapojit venkovní elektrickou zásuvku?

Použijte zásuvky s krytím minimálně IP44, instalujte je mimo dosah přímé vody a zabezpečte ochranným krytem; dodržujte bezpečnostní normy pro venkovní elektroinstalace.

Kde má být fáze v zásuvce?

Fáze musí být připojena na levý kontakt označený L u elektrické zásuvky, což je standardní umístění podle platných norem.

Kolik zásuvek může být na jednom elektrickém okruhu?

Maximální počet zásuvek na jednom okruhu závisí na celkovém příkonu a zatížitelnosti vodičů, běžně se doporučuje nepřekračovat hodnotu 16 A pro kabel CYKY J 3×2,5 mm².

Jaké nářadí potřebuji pro instalaci zásuvky svépomocí?

Základní nářadí zahrnuje odizolovací kleště, šroubováky s izolovanými rukojeťmi, zkoušečku napětí, kabelový nůž a izolační rukavice pro bezpečnost.

Jak správně odizolovat vodiče?

Vodiče je třeba odizolovat na délku přibližně 12 mm pomocí odizolovacích kleští, aby kovová část byla dostatečně dlouhá pro pevné připojení ke svorkám zásuvky.

Jak zjistím, že zásuvka je správně nainstalovaná?

Po instalaci zapněte jistič a ověřte funkčnost zásuvky pomocí zkoušečky napětí nebo multimetru; zásuvka nesmí vykazovat známky přehřívání, jiskření nebo zápachu spáleniny.

Jaké chyby se často dělají při zapojení zásuvky?

Mezi časté chyby patří nesprávné barevné zapojení vodičů, uvolněné spoje, nedostatečné upevnění krabice a neprovedení kontroly funkčnosti po montáži.

Jak instalovat zásuvku ve vlhkém prostředí, jako je koupelna?

Použijte zásuvky s krytím IP44 a vyšším, instalujte je mimo přímý kontakt s vodou a vždy s ochranným krytem podle platných norem a bezpečnostních předpisů.

Jak pracovat s kombinovanou elektroinstalací TN-C?

V instalacích TN-C je kombinovaný vodič PEN, proto je nutné při modernizaci a instalaci zásuvek dbát na správné oddělení ochranného a nulového vodiče pro bezpečnost.

Jak správně zapojit vícenásobnou zásuvku v bytě?

Při zapojení vícenásobné zásuvky je důležité dodržet maximální zatížení okruhu, které nesmí překročit 16 A, a správně propojit fázi, nulák i ochranný vodič podle barevného značení.

Jak provést bezpečnou instalaci zásuvky ve staré elektroinstalaci TN-C?

Při instalaci do TN-C systému je nutné zajistit správné rozdělení nulového a ochranného vodiče, což obvykle vyžaduje odborný zásah a použití vhodných svorek pro bezpečné oddělení PEN vodiče.
