Akumulační nádrž v topném systému slouží k efektivnímu uchovávání tepelné energie, čímž umožňuje lepší využití paliva a stabilní dodávku tepla. Správné zapojení akumulační nádrže a její objem zásadně ovlivňují výkon systému, zatímco kvalitní izolace a stratifikace teplot zajišťují minimální tepelné ztráty.
Podstata v kostce
- Akumulační nádrž uchovává teplo až 24 hodin, což umožňuje topení i bez častého zapalování kotle.
- Doporučený objem nádrže je přibližně 55 litrů na 1 kW výkonu kotle bez podlahového vytápění.
- Tloušťka izolace akumulační nádrže se pohybuje mezi 8 a 10 cm, aby se minimalizovaly tepelné ztráty.
- Stratifikace v nádrži umožňuje vrstvení teplot, kdy teplejší voda zůstává nahoře a chladnější dole.
- Akumulační nádrže se umisťují do prostor s teplotou vzduchu mezi 5 až 45 °C kvůli ochraně proti poškození.
Jaký je účel akumulační nádrže v topném systému?
Akumulační nádrž v topném systému slouží jako zásobník tepelné energie, která se v ní uchovává až 24 hodin. Její účel spočívá v optimalizaci využití tepla z kotle, čímž snižuje spotřebu paliva a omezuje časté zapalování kotle. Tímto způsobem akumulační nádrž prodlužuje životnost kotle a zajišťuje stabilní teplotu v topném systému.
Hlavní funkce akumulační nádrže v topení jsou:
- Uchovávání tepelné energie v objemu nádrže s kvalitní izolací nádrže, aby minimalizovala tepelné ztráty
- Umožnění stratifikace teplot, která zvyšuje efektivitu akumulace a využití tepla podle potřeby
- Vyrovnávání teplotních výkyvů, což zlepšuje komfort vytápění a chrání kotel před nadměrným opotřebením
- Snížení spotřeby paliva díky efektivnějšímu provozu kotle, který může pracovat delší dobu v optimálním režimu
Jaký je princip akumulace tepla v topném systému
Princip akumulace tepla spočívá v zachycení přebytečného tepla z kotle do akumulační nádrže a jeho postupném uvolňování do topného systému. Toto zapojení akumulační nádrže umožňuje plynulý provoz kotle, lepší využití tepelné energie a výrazné úspory paliva při vytápění.
Klíčová fakta:
| Parametr | Hodnota / Popis |
|---|---|
| Doba uchování tepla | Až 24 hodin |
| Úspora spotřeby paliva | Snižuje se díky méně častému zapalování kotle |
| Objem nádrže | Určuje kapacitu akumulace tepelné energie |
| Izolace nádrže | Minimalizuje tepelné ztráty |
| Stratifikace teplot | Zvyšuje efektivitu využití uložené tepelné energie |
Jak funguje akumulační nádrž – princip a zapojení?
Akumulační nádrž v topném systému slouží jako zásobník tepelné energie, který uchovává ohřátou vodu pro pozdější využití v topení. Princip fungování akumulační nádrže spočívá ve využití stratifikace teplot a správném zapojení dvou tepelně oddělených okruhů, které zajišťují efektivní cirkulaci tepla a ochranu kotle před nízkoteplotní korozí.
Princip stratifikace
Stratifikace teplot znamená vrstvení vody v nádrži podle teploty – nejteplejší voda s teplotou až kolem 80 °C zůstává v horní části, zatímco chladnější voda (například kolem 40 °C) klesá ke dnu. Tento princip minimalizuje míchání vrstev a maximalizuje využití uložené tepelné energie. Izolační vrstva o tloušťce 8 až 10 cm, vyrobená z materiálů jako polyuretanová pěna nebo minerální vata, snižuje tepelné ztráty na méně než 1 % za hodinu, čímž prodlužuje dobu uchování tepla až na 24 hodin.
Základní zapojení v topném systému
Akumulační nádrž je zapojena dvěma samostatnými okruhy:
- Přivádí se teplá voda z kotle (například kotle na tuhá paliva) horním nátrubkem do nádrže, kde se ukládá voda s nejvyšší teplotou (obvykle 70-80 °C).
- Odebírá se voda z dolní části nádrže (teplota kolem 40-50 °C) do topného systému, tedy radiátorů nebo podlahového vytápění, přes čerpadlo a směšovací ventil, který upravuje požadovanou teplotu topné vody.
Mezi kotlem a nádrží je instalován trojcestný antikondenzační ventil, který zabraňuje zpětnému proudění studené vody do kotle a tím chrání kotel před nízkoteplotní korozí a tvorbou kondenzátu. Čerpadla v obou okruzích zajišťují plynulou cirkulaci vody a rovnoměrné využití uložené energie.
| Prvek | Funkce | Umístění |
|---|---|---|
| Akumulační nádrž | Uchovává tepelnou energii s využitím stratifikace teplot | Centrální část topného systému |
| Antikondenzační ventil | Chrání kotel před nízkoteplotní korozí a kondenzací | Mezi kotlem a nádrží |
| Čerpadlo | Zajišťuje cirkulaci vody v přívodním a odběrném okruhu | Na přívodu a odběru vody |
Tip: Pro optimální využití akumulační nádrže doporučuji zapojení podle čtyřbodového schématu, které umožňuje maximální stratifikaci a efektivní využití objemu nádrže. Častou chybou je nedostatečná izolace nádrže nebo nesprávné umístění čerpadel, což vede k promíchávání vrstev a rychlejším tepelným ztrátám.
Údržba akumulační nádrže zahrnuje pravidelnou kontrolu izolace, funkčnosti čerpadel a antikondenzačního ventilu. Nádrž by měla být umístěna v suché a temperované místnosti s teplotou mezi 5 a 45 °C, aby se minimalizovalo riziko poškození vlhkostí.
Akumulační nádrž je vhodná zejména pro topné systémy s kotli na tuhá paliva, tepelnými čerpadly či solárními kolektory, kde umožňuje snížit počet startů zdroje tepla a prodloužit jeho životnost. Naopak u systémů s velmi malým výkonem zdroje nebo bez možnosti efektivní cirkulace vody nemusí být instalace nádrže ekonomicky výhodná.
Jak vybrat správný objem a rozměry akumulační nádrže?
Správný objem akumulační nádrže je zásadní pro efektivní využití tepelné energie v topném systému. Optimální dimenzování zajišťuje kvalitní stratifikaci teplot, čímž se minimalizují tepelné ztráty během akumulace. Následující postupy pomohou vybrat nádrž odpovídající výkonu kotle a specifikům vašeho domu.
Empirický výpočet objemu
Doporučený objem akumulační nádrže činí přibližně 55 litrů na 1 kW výkonu kotle bez podlahového vytápění. Pokud je součástí topného systému podlahové vytápění, je vhodné počítat s 80 litry na 1 kW, protože tento typ vytápění vyžaduje větší zásobu tepla kvůli nižší teplotě topné vody. Tento jednoduchý vzorec umožňuje rychle odhadnout potřebný objem nádrže, který odpovídá výkonu kotle a základnímu zapojení akumulační nádrže.
Metody výpočtu optimálního objemu
Přesnější určení objemu akumulační nádrže vychází z analýzy tepelných ztrát domu, denní potřeby tepla a délky topné sezóny, která v ČR obvykle trvá 180 až 210 dní. Výpočet zahrnuje:
- Určení průměrné denní tepelné ztráty domu v kilowatthodinách (kWh) na základě konstrukce, izolace a velikosti objektu.
- Stanovení délky topné sezóny a požadované doby autonomie, tedy jak dlouho má nádrž zajistit teplo bez nutnosti zapalování kotle.
- Výpočet potřebné zásoby tepelné energie podle vzorce Q = ρ · V · c · (t₂ – t₁), kde ρ je hustota vody (1000 kg/m³), c měrná tepelná kapacita vody (4180 J·kg⁻¹·K⁻¹), t₂ a t₁ jsou teploty vody při nabíjení a vybíjení.
Správně zvolený objem nádrže optimalizuje zapojení akumulační nádrže a zajišťuje stabilní provoz topného systému během topné sezóny.
Tip: Častou chybou je poddimenzování objemu nádrže, které vede k častému spínání kotle a rychlejšímu opotřebení zdroje tepla. Naopak nadměrně velká nádrž může znamenat zbytečné investiční náklady a větší tepelné ztráty.
Pro koho se to hodí: Akumulační nádrž s objemem odpovídajícím výkonu kotle je ideální pro domy s kotli na tuhá paliva nebo tepelnými čerpadly, kde je potřeba vyrovnat nepravidelný provoz zdroje tepla během topné sezóny. Pro koho NE: V malých objektech s nízkou tepelnou ztrátou a krátkou topnou sezónou může být velká akumulační nádrž zbytečná a neekonomická.
| Výkon kotle (kW) | Doporučený objem nádrže bez podlahového vytápění (l) | Doporučený objem nádrže s podlahovým vytápěním (l) |
|---|---|---|
| 10 | 550 | 800 |
| 15 | 825 | 1200 |
| 20 | 1100 | 1600 |
| 25 | 1375 | 2000 |
Výběr správného objemu akumulační nádrže je klíčový pro efektivní využití tepelné energie v topném systému během celé topné sezóny. Dodržení uvedených parametrů zlepší stratifikaci teplot a minimalizuje ztráty, což prodlužuje životnost kotle a snižuje spotřebu paliva.
Jaké jsou konstrukční typy a vlastnosti akumulačních nádrží?
Akumulační nádrž v topném systému se vyrábí v několika konstrukčních typech, které umožňují maximálně efektivní využití tepelné energie a podporují stratifikaci teplot pro vyšší účinnost. Základní variantou je jednoduchá dutá nádoba bez výměníku, určená výhradně k akumulaci tepla. Pokročilejší modely jsou vybaveny jedním nebo dvěma vestavěnými tepelnými výměníky, které umožňují připojení kotle a současnou přípravu teplé užitkové vody. Často bývá součástí nádrže vložený smaltovaný nebo nerezový bojler o objemu 170 litrů, který zajišťuje hygienický ohřev vody bez rizika mikrobiální kontaminace. Vnitřní povrch nádrže je ošetřen antikorozní vrstvou, což výrazně prodlužuje životnost a snižuje potřebu časté údržby. Některé modely doplňuje elektrické topné těleso s výkonem obvykle 1,5 až 3 kW, které slouží k dohřevu při výpadku primárního zdroje nebo v období nízkých venkovních teplot.
| Typ nádrže | Výměníky tepla | Další funkce |
|---|---|---|
| Jednoduchá | Bez výměníku | Akumulace tepelné energie |
| S jedním výměníkem | Jeden výměník | Příprava teplé užitkové vody |
| S dvěma výměníky | Dva výměníky | Integrovaný bojler + ohřev vody |
Jaké jsou výhody používání akumulační nádrže v topení
Správné zapojení akumulační nádrže v topném systému umožňuje efektivní vrstvení teplot (stratifikaci), kdy nejteplejší voda zůstává v horní části nádrže a chladnější voda v dolní. Tento princip výrazně zvyšuje využití uložené tepelné energie a zároveň minimalizuje promíchávání vody, což zlepšuje komfort vytápění a přípravy teplé vody. Kvalitní izolace nádrže s tloušťkou 8 až 10 cm (minerální vata, polyuretanová pěna nebo kaučuk) omezuje tepelné ztráty na méně než 1 % za hodinu, čímž prodlužuje dobu uchování tepla až na 24 hodin. Díky tomu se snižuje počet startů kotle na tuhá paliva nebo tepelných čerpadel, což vede ke snížení spotřeby paliva, omezení tvorby kondenzátu a dehtu v komíně a prodlužuje životnost zařízení.
Tip: Častou chybou je nevhodný objem nádrže vzhledem k výkonu kotle, což způsobuje nedostatečnou akumulaci nebo přehřívání systému. Doporučený objem nádrže je minimálně 55 litrů na 1 kW výkonu kotle bez podlahového vytápění a 80 litrů na 1 kW při podlahovém vytápění.
Použití akumulační nádrže se hodí zejména u kotlů na tuhá paliva, tepelných čerpadel a solárních systémů, kde dochází k nepravidelnému nebo přebytkovému vytápění. Naopak u malých plynových kotlů s plynulou regulací výkonu není akumulace tepla vždy efektivní a může být zbytečná.
Správné zapojení nádrže zahrnuje instalaci antikondenzačního trojcestného ventilu mezi kotel a nádrž, který zabraňuje nízkoteplotní korozi kotle. Topné okruhy (radiátory, podlahové vytápění) se připojují přes rozdělovač z horní části nádrže, každý s vlastním čerpadlem a směšovacím ventilem pro přesné nastavení teploty. Tento systém zajišťuje plynulý provoz topení i v době, kdy kotel netopí, a tím zvyšuje komfort a úsporu energie.
Jaká je role izolace a jak správně umístit akumulační nádrž?
Izolace akumulační nádrže výrazně snižuje tepelné ztráty a tím zvyšuje efektivitu akumulace tepelné energie. Pro minimalizaci úniků tepla se doporučuje použití materiálů jako minerální vata nebo polyuretan s tloušťkou izolace 8-10 cm. Správná izolace umožňuje delší uchování tepla v nádrži a snižuje náklady na vytápění.
Umístění akumulační nádrže má zásadní vliv na její životnost a provozní spolehlivost. Optimální místo je suché prostředí s teplotou v rozmezí 5-45 °C, například kotelna nebo sklep. Nevhodné umístění může způsobit kondenzaci a korozi, což zkracuje životnost nádrže a zvyšuje nároky na údržbu akumulační nádrže.
- Izolace tloušťky 8-10 cm minimalizuje tepelné ztráty
- Minerální vata a polyuretan jsou nejčastější izolační materiály
- Umístění v suchém a stabilním prostředí zaručuje dlouhodobý provoz
- Doporučená teplota okolí je 5-45 °C
Jak správně topit s využitím akumulační nádrže
Správné zapojení akumulační nádrže a její izolace jsou klíčové pro efektivní využití tepla a optimalizaci stratifikace teplot v systému.

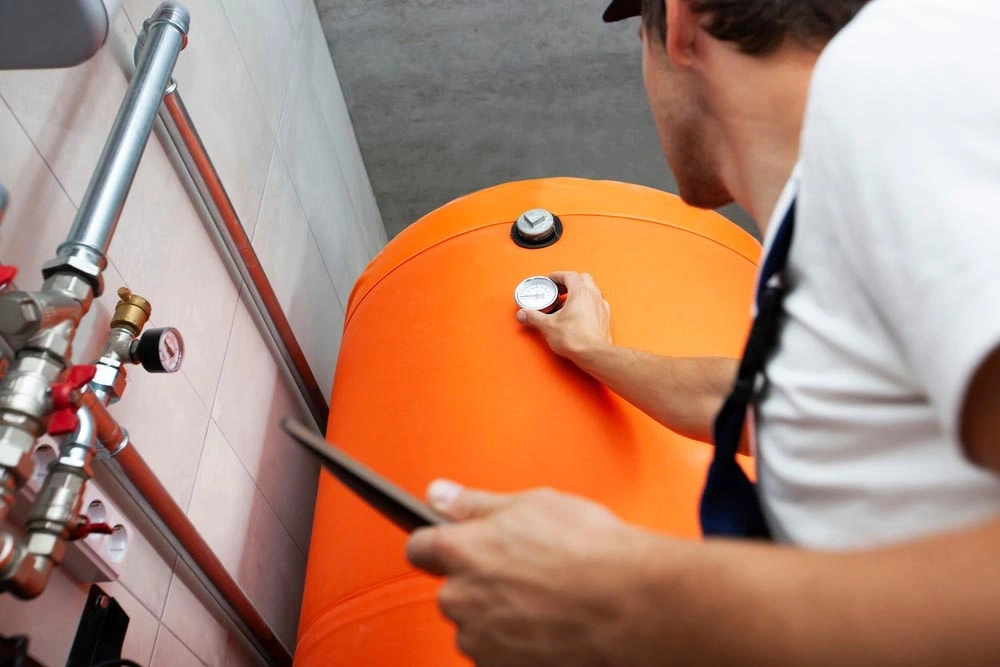

Jak se provádí údržba a jaká je životnost akumulační nádrže?
Údržba akumulační nádrže výrazně prodlužuje její životnost a zachovává optimální akumulaci tepelné energie. Nejdůležitější součástí péče je pravidelná kontrola anodové tyče, která chrání vnitřek nádrže před korozí způsobenou tvrdostí vody. Anodovou tyč je vhodné kontrolovat a vyměnit přibližně každé 2 roky.
Pro správnou údržbu akumulační nádrže je důležité také čištění filtrů a kontrola izolace nádrže, aby nedocházelo k nežádoucím tepelným ztrátám. Profesionální instalace a správné zapojení akumulační nádrže do topného systému, například podle principu čtyřbodového zapojení, zaručují správnou stratifikaci teplot a optimální využití objemu nádrže.
- Kontrola anodové tyče – pravidelně každé 2 roky zkontrolujte a případně vyměňte ochrannou tyč proti korozi
- Čištění filtrů – odstraňte usazeniny, které by mohly omezit průtok a snižovat účinnost
- Kontrola izolace nádrže – zajistěte, aby izolace byla neporušená a minimalizovala tepelnou ztrátu
- Odborné zapojení – nechte instalaci a zapojení nádrže provést kvalifikovaným technikem, zvláště u kotlů na dřevo
Tip: Na co si dát pozor – zanedbání výměny anodové tyče může vést k rychlé korozi a zkrácení životnosti celé nádrže.
Pro koho se to hodí: Údržba je nezbytná u všech typů akumulačních nádrží, zejména při tvrdé vodě. Naopak u systémů s měkkou vodou a kvalitní izolací může být interval údržby o něco delší.
Jak vypočítat množství tepla uloženého v akumulační nádrži?
Vzorec pro výpočet tepelné energie uložené v akumulační nádrži zní Q = ρ · V · c · (t₂ – t₁), kde Q představuje tepelnou energii v joulech, ρ je hustota vody přibližně 1000 kg/m³, V objem nádrže v metrech krychlových, c měrná tepelná kapacita vody 4180 J·kg⁻¹·K⁻¹ a (t₂ – t₁) rozdíl mezi vstupní a výstupní teplotou vody v kelvinech nebo stupních Celsia.
Například při objemu nádrže 1 m³ a rozdílu teplot 40 °C lze akumulovat přes 167 MJ tepelné energie. Tento výpočet pomáhá pochopit, jak funguje akumulační nádrž v topení a jak dlouho vydrží teplo v akumulační nádrži.
Tip: Pro maximální využití tepelné energie je vhodné dbát na správné zapojení akumulační nádrže a kvalitní izolaci nádrže, čímž se minimalizují ztráty a podpoří stratifikace teplot uvnitř.
Jak využít stratifikaci pro lepší efektivitu topení?
Stratifikace teplot ve vodě uvnitř akumulační nádrže je klíčovým faktorem pro efektivní využití tepelné energie a hygienu topného systému. Správné vrstvení teplé a studené vody minimalizuje míchání a umožňuje lepší využití uloženého tepla.
Princip stratifikace
Stratifikace znamená, že teplejší voda zůstává v horní části akumulační nádrže, zatímco chladnější voda je soustředěna dole. Toto vrstvení teplot zajišťuje optimální využití objemu nádrže a prodlužuje dobu, po kterou je teplo k dispozici pro vytápění. Díky stratifikaci se zvyšuje účinnost systému a zároveň se zlepšuje hygiena vody v nádrži, protože nedochází k nadměrnému promíchávání.
Technická řešení stratifikace
Pro zachování stratifikace se používá vrstvené nabíjení akumulační nádrže, kdy se teplá voda přivádí speciálními přívody přímo do horních vrstev a studená voda naopak do spodních částí. Konstrukční prvky, jako jsou difuzory nebo speciální přepážky, pak omezují míchání vody. Správné zapojení akumulační nádrže ve spojení s kvalitní izolací nádrže a pravidelnou údržbou pomáhá maximalizovat její výkon a životnost.
Tip: Na co si dát pozor při údržbě akumulační nádrže – zanesení usazenin může narušit stratifikaci a snížit tepelnou účinnost systému.
Časté dotazy
Jak dlouho vydrží teplo v akumulační nádrži?
Teplá voda v akumulační nádrži vydrží obvykle až 24 hodin při správné velikosti a kvalitní izolaci.
Jaký objem akumulační nádrže potřebuji pro kotel s výkonem 20 kW?
Pro kotel s výkonem 20 kW doporučujeme objem nádrže přibližně 1100 litrů (55 litrů na 1 kW).
Proč je důležitá stratifikace v akumulační nádrži?
Stratifikace zajišťuje vrstvení teplot, kdy teplejší voda zůstává nahoře a chladnější dole, čímž se zvyšuje efektivita a hygiena topení.
Jaká je optimální tloušťka izolace akumulační nádrže?
Izolace by měla mít tloušťku 8 až 10 cm, aby minimalizovala tepelné ztráty.
Kde by měla být umístěna akumulační nádrž?
Nádrž se doporučuje umístit v suchém prostředí s teplotou vzduchu mezi 5 a 45 °C, například v kotelně nebo sklepě.
Jak často je potřeba kontrolovat anodovou tyč?
Anodovou tyč je vhodné kontrolovat každé 2 roky a v případě potřeby ji vyměnit, aby se zabránilo korozi.
Lze použít akumulační nádrž s elektrickým topným tělesem?
Ano, některé nádrže jsou vybaveny elektrickým topným tělesem, vhodným např. pro dohřev elektřinou z fotovoltaiky.
Jak se zapojuje akumulační nádrž ke kotli na tuhá paliva?
Nádrž se zapojuje pomocí dvou okruhů – jeden pro přívod teplé vody do nádrže, druhý pro rozvod tepla do topení, často s antikondenzačním ventilem a čerpadly.
Jak vypočítat množství tepla uloženého v nádrži?
Použijte vzorec Q=ρ·V·c·(t₂ – t₁), kde Q je teplo v joulech, ρ hustota vody, V objem v m³, c měrná tepelná kapacita (4180 J/kg·K), t₂ a t₁ teploty v °C.
Jaké chyby se často dělají při zapojení akumulační nádrže?
Časté chyby zahrnují nesprávný objem nádrže, špatné umístění, nedostatečnou izolaci a nesprávné zapojení ventilů a čerpadel.
Jaký je základní princip akumulace tepla v akumulační nádrži?
Akumulační nádrž uchovává teplo díky velkému objemu vody, která se zahřívá a pomalu uvolňuje teplo do topného systému po dobu až 12 hodin.
Jak správně topit s akumulační nádrží, aby se maximalizovala efektivita?
Doporučuje se topit intenzivně 2-3 hodiny, aby se voda v nádrži nahřála na 70-90 °C, a poté využívat akumulované teplo postupně.
Jaký je nejefektivnější způsob zapojení akumulační nádrže ke kotli na tuhá paliva?
Nejběžnější je čtyřbodové zapojení, kdy jsou přívody a odtahy kotle i topení připojeny do čtyř různých míst nádrže pro správnou stratifikaci.
Jak dlouho může akumulační nádrž udržet teplo bez dalšího přihřívání?
Při správné izolaci a objemu může nádrž udržet teplo až 24 hodin, přičemž teplota klesá přibližně o 5 °C za 12 hodin.
Jak se provádí údržba akumulační nádrže a jak často?
Údržba zahrnuje kontrolu izolace a anodové tyče, kterou je vhodné kontrolovat minimálně jednou za rok pro prevenci koroze.
