Jaký kabel je potřeba pro připojení sporáku a schéma napájení
Výběr správného kabelu pro připojení sporáku je klíčový pro bezpečný a spolehlivý provoz vaší kuchyňské elektrospotřebiče. Ať už máte sporák na 230V nebo 400V, správné schéma zapojení zajistí optimální napájení a ochranu elektrické instalace. Poradím vám, jaký kabel zvolit a jak jej správně zapojit podle platných norem.
💡 Klíčové informace
- Elektrický sporák se připojuje jednofázově na 230 V nebo třífázově na 400 V podle výkonu a typu.
- Pro 230 V připojení se používá třížilový kabel s průřezem 4-6 mm², dimenzovaný na minimálně 32 A.
- Pro 400 V třífázové připojení je nutný pětijádrový kabel (L1, L2, L3, N, PE) s jištěním 3×16 A nebo vyšším.
- Na svorkovnici sporáku jsou kontakty označené čísly 1-6, které se připojují podle napětí a schématu.
- Instalaci a připojení sporáku musí provést kvalifikovaný elektrikář, který zajistí bezpečnost a vystaví potvrzení o odborné montáži.
Jaký kabel použít pro připojení elektrického sporáku na 230 V?
Pro připojení elektrického sporáku na jednofázové napájení 230 V je potřeba použít třížilový kabel s průřezem vodičů 4 až 6 mm². Kabel musí být dimenzovaný na minimálně 32 A, ideálně 40 až 50 A podle výkonu sporáku a délky vedení, aby nedocházelo k přehřívání a zajistila se bezpečnost připojení. V případě délky vedení do 12 metrů postačuje kabel s průřezem 4 mm², delší trasy vyžadují silnější vodič 6 mm². Pro správné jištění sporáku je nutné použít jistič odpovídající proudové hodnotě kabelu.
Třížilový kabel zahrnuje:
- fázi (L) pro přenos elektrické energie,
- nulový vodič (N) pro návrat proudu,
- ochranný vodič (PE) pro bezpečné uzemnění spotřebiče.
Nevhodný průřez nebo použití nesprávného kabelu může způsobit přehřátí, které ohrožuje izolaci a tím i bezpečnost provozu. Schéma zapojení elektrického sporáku na 230 V proto vždy počítá s třížilovým kabelem odpovídajícím výkonu a jištěním.
Jaký kabel je potřeba pro připojení elektrického sporáku
Správný kabel pro sporák musí mít tyto parametry:
- minimální průřez vodiče 4 mm² pro délku do 12 m,
- 6 mm² pro delší vedení,
- třížilová konstrukce (L, N, PE),
- dimenzování na proud 32-50 A podle výkonu a délky vedení,
- použití jističe s hodnotou odpovídající průřezu a výkonu sporáku.
Pro připojení sporáku 400 V (třífázové) se pak používá pětijádrový kabel, který obsahuje tři fáze, nulový a ochranný vodič, ale to je samostatné téma.
Tip: Častá chyba je použití kabelu s nedostatečným průřezem, což vede k přehřívání a riziku požáru. Při pochybnostech vždy konzultujte s odbornou revizí elektroinstalace.
Jaký kabel je potřeba pro třífázové připojení sporáku na 400 V?
Pro třífázové připojení sporáku na 400 V je nezbytný pětijádrový kabel, který obsahuje vodiče L1, L2, L3, N a PE. Tento kabel umožňuje bezpečné a spolehlivé napájení elektrického sporáku, který vyžaduje vyšší výkon než běžné jednofázové modely se zapojením sporáku 230V.
Jistič 3×16 A nebo s vyšším proudovým jištěním chrání kabel i samotný sporák před přetížením a zkratem. Pro správné zapojení je důležité dodržet barevné značení vodičů podle platných norem – fáze L1, L2, L3 jsou zpravidla hnědá, černá a šedá, nulový vodič modrý a ochranný vodič žlutozelený.
Pětikolíková zásuvka slouží k připojení tohoto typu kabelu a je standardem pro třífázové napájení.
- Pětijádrový kabel zajišťuje třífázové připojení 400 V
- Jistič 3×16 A chrání vedení i spotřebič
- Barevné značení vodičů usnadňuje správné zapojení
- Pětikolíková zásuvka je určená pro třífázové napájení
Jaký kabel je potřeba pro připojení elektrického sporáku
Pro připojení sporáku na 400 V je vhodný pětijádrový kabel s dostatečným průřezem podle výkonu sporáku a platných elektroinstalačních předpisů.
Jak správně zapojit kabel ke svorkovnici sporáku podle schématu?
Správné zapojení kabelu ke svorkovnici sporáku je zásadní pro bezpečný provoz a bezchybnou funkci spotřebiče. Svorkovnice obsahuje kontakty označené čísly 1 až 6, přičemž připojení vodičů se liší podle napájecího napětí a typu připojení. Dodržení barevného značení vodičů, správné zakončení kabelu kontaktními deskami a pevné utažení šroubů na kontaktních deskách zajistí spolehlivost a bezpečnost instalace.

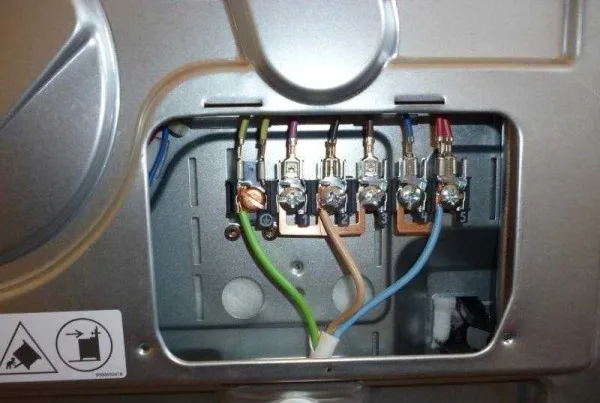

Zapojení kabelu pro 230 V
Při jednofázovém připojení na 230 V se fáze (hnědá nebo červená) připojuje na kontakty 1, 2 a 3 svorkovnice, které jsou propojeny interní propojkou, takže všechny tři kontakty jsou spojeny do jedné fáze. Kontakty 4 a 5 slouží pro nulový vodič (modrá barva), který je rovněž propojen, a kontakt 6 je určen pro uzemnění (žlutozelený vodič). Pro toto zapojení se používá třížilový kabel s průřezem vodičů minimálně 4 mm², případně 6 mm² při delším vedení přes 12 metrů. Jištění by mělo odpovídat minimálně 32 A, obvykle 40 A až 50 A podle příkonu sporáku.

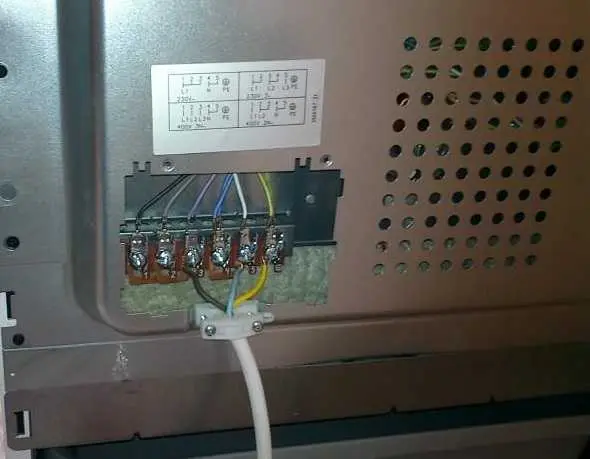

Zapojení kabelu pro 400 V
U třífázového připojení na 400 V se jednotlivé fáze L1 (hnědá), L2 (černá) a L3 (šedá) připojují samostatně na kontakty 1, 2 a 3 svorkovnice. Nulový vodič (modrý) se připojuje na kontakt 4, zatímco kontakt 5 a 6 (uzemnění žlutozelený) jsou propojeny pevnou propojkou, která zajišťuje správné uzemnění a nulování. Tento způsob vyžaduje pětijádrový kabel (L1, L2, L3, N, PE) s průřezem vodičů minimálně 4 mm², často 6 mm² podle výkonu sporáku. Jištění se volí podle příkonu, běžně 3×16 A, 40 A, 50 A nebo 63 A, přičemž jistič by měl být o stupeň vyšší než maximální proud sporáku (například pro 42 A jistič 50 A). Při zapojení je nutné použít proudový chránič (RCD) s hodnotou 30 mA a dimenzovat jej o stupeň vyšší než jistič.
Příprava a zakončení kabelu
Před připojením se odstraní přibližně 5-6 cm ochranné izolace kabelu, vodiče se narovnají a odizolují na délku 1,5-2 cm podle tloušťky vodiče. Konce vodičů se zakončí kontaktními deskami, které zajišťují pevné a spolehlivé spojení na kontaktech svorkovnice. Kontaktní desky zabraňují poškození vodiče a zajišťují rovnoměrný tlak při utažení šroubů. Barevné značení vodičů musí odpovídat normám: hnědá, černá, šedá pro fáze, modrá pro nulový vodič a žlutozelená pro uzemnění. Při práci je nezbytné používat vhodné nástroje a dodržovat pravidla elektrické bezpečnosti.
- Odstraňte izolaci – asi 5-6 cm od konce kabelu
- Narovnejte vodiče – aby se snadněji připojovaly ke svorkovnici
- Odizolujte vodiče – 1,5-2 cm dle tloušťky kabelu
- Zakončete vodiče – kontaktními deskami pro pevné uchycení a spolehlivý kontakt
- Připojte vodiče – podle schématu zapojení elektrického sporáku, respektujte barevné značení a správné kontakty
Tip: Častou chybou je nesprávné barevné zapojení vodičů nebo nedostatečné utažení šroubů na kontaktních deskách, což může vést k přehřívání a poruše spoje. Pro připojení sporáku na 400 V je nezbytný pětijádrový kabel s odpovídajícím průřezem a pevnou propojkou mezi kontakty 5 a 6 svorkovnice, která zajišťuje správné uzemnění. Naopak u 230 V se používá třížilový kabel s propojenými fázovými kontakty 1-3.
Odborná rada: Připojení sporáku by měl vždy provádět kvalifikovaný elektrikář, který zajistí správné zapojení podle schématu, správný průřez vodičů, odpovídající jištění a bezpečnostní opatření včetně revize elektroinstalace. Nesprávné zapojení nebo použití nevhodného kabelu může způsobit elektrické zkraty, požár nebo ztrátu záruky na spotřebič.
Jak zvolit průřez kabelu podle výkonu a délky vedení?
Pro správné připojení sporáku je klíčové zvolit vhodný průřez kabelu, který zajistí bezpečný přenos elektrické energie bez nebezpečí přehřátí či poklesu napětí. Průřez kabelu musí odpovídat délce vedení a výkonu spotřebiče, protože tyto faktory přímo ovlivňují proudovou zátěž a tím i bezpečnost zapojení.
Jak vybrat správný průřez kabelu podle délky vedení?
Pro připojení sporáku na běžnou délku vedení do 12 metrů se doporučuje kabel s průřezem 4 mm². Tento průřez zajistí bezpečný přenos proudu a minimalizuje pokles napětí, což je nezbytné pro správnou funkci zařízení a ochranu elektrické instalace. Při delší vzdálenosti nad 12 metrů je vhodné použít kabel s průřezem 6 mm², protože delší vedení zvyšuje odpor a tím i riziko přehřátí kabelu a výrazného poklesu napětí. Nevhodný průřez může vést ke zvýšenému zatížení vodičů a ohrožení bezpečnosti celé elektroinstalace.
| Délka vedení | Doporučený průřez kabelu | Riziko při nesprávném průřezu |
|---|---|---|
| do 12 m | 4 mm² | Nízké poklesy napětí, bezpečné |
| nad 12 m | 6 mm² | Přehřátí, vyšší pokles napětí |
| dlouhé vedení | nad 6 mm² (dle výkonu) | Zvýšené nebezpečí poruchy |
Jaký dopad má výkon sporáku na volbu průřezu kabelu?
Výkon sporáku přímo ovlivňuje proudovou zátěž, kterou musí kabel bezpečně přenést. U sporáků s nižším výkonem, například do 7 kW, je dostatečný průřez 4 mm². Pro výkonnější modely nad 7 kW se doporučuje použití kabelu s průřezem 6 mm², aby se zabránilo přehřátí vodičů a zajistilo spolehlivé jištění sporáku. Vyšší proud znamená větší tepelnou zátěž kabelu, a proto je nezbytné volit kabel s dostatečným průřezem podle výkonu, aby bylo schéma zapojení elektrického sporáku správné a bezpečné.
| Výkon sporáku | Doporučený průřez kabelu | Poznámka |
|---|---|---|
| do 7 kW | 4 mm² | Pro běžné domácí sporáky |
| nad 7 kW | 6 mm² | Pro výkonnější sporáky |
| velmi vysoký výkon | dle revize elektroinstalace | Vyžaduje specializované jištění |
Tip: Pro připojení sporáku na 400V se často používá pětijádrový kabel a správné jištění, které odpovídá výkonu a délce vedení. Nevhodný kabel může způsobit přehřátí a selhání elektroinstalace, proto vždy sledujte odpovídající průřez a délku vedení.
Jaká je role jištění a ochrany při připojení sporáku?
Jištění a ochrana elektrického sporáku jsou klíčové pro bezpečný provoz a správné zapojení kabelu podle schématu. Správný výběr jističe a proudového chrániče (RCD) zabraňuje přetížení kabeláže i samotného spotřebiče a chrání uživatele před úrazem elektrickým proudem.
Jaké jištění je potřeba pro připojení sporáku na 230 V?
Pro zapojení sporáku 230V se obvykle používá jistič s hodnotou od 32 do 50 A v závislosti na výkonu spotřebiče. Jistič slouží jako ochrana proti přetížení a zkratu, čímž chrání kabel pro sporák i samotný elektrický sporák před poškozením. K jištění sporáku patří také proudový chránič (RCD) s citlivostí 30 mA, který zabraňuje úrazu elektrickým proudem při poruše. Podle schématu zapojení elektrického sporáku je nutné použít vhodný kabel s odpovídajícím průřezem vodičů, aby bylo jištění efektivní. Častá chyba je použití kabelu s menším průřezem, což může způsobit přehřátí a riziko požáru.
Jaké jištění je doporučeno pro třífázové připojení sporáku na 400 V?
Pro připojení sporáku 400 V se používá jištění 3×16 A nebo vyšší, podle konkrétního výkonu spotřebiče a typu kabelu. Toto jištění chrání pětijádrový kabel i samotný sporák před přetížením a zkratem. Stejně jako u jednofázového připojení je doporučeno instalovat proudový chránič (RCD) s hodnotou 30 mA pro zvýšení bezpečnosti uživatelů. Správné zapojení sporáku na 400 V vyžaduje dodržení schématu napájení, které zajistí, že všechny fáze a ochranný vodič jsou správně připojeny. Pro koho se takové zapojení hodí? Především pro domácnosti a provozy s vyšším odběrem energie. Naopak u starších instalací nebo nižšího výkonu se doporučuje jednofázové připojení.
- Jistič chrání kabel i sporák před přetížením
- RCD zajišťuje ochranu proti úrazu elektrickým proudem
- Správný průřez vodiče je zásadní pro bezpečnost
- Pětijádrový kabel je standardem pro 400 V připojení sporáku
Bezpečnostní požadavky a odborná instalace sporáku
Instalaci elektrického sporáku musí vždy provádět kvalifikovaný elektrikář, který má oprávnění pracovat s elektrickými rozvody. Tento odborník zajistí správné zapojení sporáku podle platných bezpečnostních norem a doporučení výrobce, včetně správného výběru kabelu pro sporák a správného jištění sporáku. Při zapojení na 230V nebo připojení sporáku 400V je klíčové dodržet schéma zapojení elektrického sporáku, které vymezuje, jaký kabel potřebuji k připojení sporáku – často se používá pětijádrový kabel pro třífázové napájení.
Elektrikář po dokončení instalace provede zkoušku funkčnosti a bezpečnosti a vystaví potvrzení o odborné instalaci. Toto potvrzení je nezbytné pro pojištění domácnosti, protože pojišťovny vyžadují doklad o správné a bezpečné elektroinstalaci. Častou chybou, které je třeba se vyvarovat při připojení sporáku na 230V, je použití nevhodného průřezu vodičů nebo špatné jištění, což může vést k přehřátí a požáru.
Tip: Pro bezpečné a dlouhodobě spolehlivé připojení sporáku vždy zvolte kabel s dostatečným průřezem a nechte instalaci provést elektrikářem, který zná aktuální normy a správné schéma zapojení kabelu ke sporáku.
Revize a kontrola elektrického připojení sporáku po instalaci
Revize elektrického připojení sporáku je nezbytným krokem pro zajištění bezpečného používání a správné funkce spotřebiče. Odborná kontrola zahrnuje ověření správnosti zapojení podle schématu zapojení elektrického sporáku, například pro zapojení sporáku 230V nebo připojení sporáku 400V, a současně měření odporu izolace vodičů v kabelu pro sporák. Revize také testuje funkčnost proudového chrániče (RCD), který chrání uživatele před úrazem elektrickým proudem. Tento proces smí provádět pouze kvalifikovaný elektrikář a jeho výsledky musí být dokumentovány.
- Kontrola zapojení – ověřte, zda kabel pro sporák odpovídá schématu zapojení elektrického sporáku a jištění sporáku je správně dimenzováno
- Měření odporu izolace – změřte izolaci vodičů, ideální hodnota je obvykle nad 1 MΩ
- Test funkčnosti RCD – proveďte zkoušku vypnutí chrániče při poruše, aby se potvrdila jeho správná funkce
- Vypracování protokolu – zaznamenejte výsledky revize pro případnou kontrolu a bezpečnost uživatele
Tip: Častá chyba je použití nevhodného kabelu s nedostatečným průřezem nebo bez pětijádrového vodiče u třífázového připojení, což může vést k přehřívání a poruše. Pro koho se revize hodí naprosto, jsou majitelé nově instalovaných sporáků; naopak u starších instalací bez odborné kontroly je riziko skryté závady.
Časté dotazy (FAQ)
Otázka: Jaký kabel potřebuji k připojení sporáku na 230 V?
Pro zapojení sporáku 230V se používá třížilový kabel s průřezem 4-6 mm², dimenzovaný na proud minimálně 32 A, často až 50 A v závislosti na výkonu spotřebiče.
Otázka: Jaký kabel je vhodný pro připojení sporáku na 400 V?
Pro připojení sporáku 400V je nutný pětijádrový kabel (L1, L2, L3, N, PE) s odpovídajícím jištěním 3×16 A nebo vyšším podle výkonu a typu sporáku.
Otázka: Jak zapojit kabel ke svorkovnici sporáku?
Fáze se připojují na kontakty označené 1-3, nulový vodič na 4 a 5, ochranný vodič (PE) na 6. Při zapojení na 400 V se fáze připojují samostatně a nulový vodič musí být správně uzemněn.
Otázka: Jak zvolit průřez kabelu podle délky vedení?
Pro délku kabelu do 12 m stačí průřez 4 mm², u delších vedení se doporučuje 6 mm², aby nedocházelo k přehřívání a výraznému poklesu napětí.
Otázka: Jaké jištění sporáku je vhodné?
Pro 230 V se používají jističe 32-50 A, pro 400 V pak 3×16 A nebo vyšší, vždy s proudovým chráničem (RCD) na 30 mA pro ochranu proti úrazu.
Otázka: Kdo smí připojit sporák k elektrické síti?
Připojení sporáku musí vždy provést kvalifikovaný elektrikář, který zajistí bezpečnost instalace a vystaví příslušné potvrzení.
Otázka: Jak správně připravit kabel pro připojení sporáku?
Izolace se odstraní asi 5-6 cm, vodiče se narovnají a odizolují na délku 1,5-2 cm, přičemž je vhodné zakončit je kontaktními deskami pro pevné a bezpečné spojení.
Otázka: Jaký je rozdíl mezi zapojením sporáku na 230 V a 400 V?
Zapojení na 230 V využívá třížilový kabel se spojenou fází, zatímco 400 V vyžaduje pětijádrový kabel s oddělenými třemi fázemi a nulovým vodičem.
Otázka: Jaká je role proudového chrániče (RCD) u připojení sporáku?
RCD s hodnotou 30 mA chrání proti úrazu elektrickým proudem a předchází přetížení a případnému požáru v důsledku poruchy izolace.
Otázka: Jak často je potřeba provádět revizi elektroinstalace sporáku?
Revize se doporučuje po každé instalaci a následně alespoň jednou za 5 let, nebo při jakékoliv větší úpravě elektroinstalace.
Otázka: Může uživatel sám připojit elektrický sporák?
Z bezpečnostních důvodů a z hlediska platnosti záruky by připojení měl vždy zajistit kvalifikovaný elektrikář.
Otázka: Co znamenají barvy vodičů v kabelu pro sporák?
Hnědý nebo červený vodič označuje fázi, modrý nulový vodič a zelenožlutý ochranný (zemnící) vodič.
Otázka: Jaká je správná délka odizolování vodičů?
Odstranění izolace 5-6 cm na spodní části kabelu a odizolování 1,5-2 cm na koncích vodičů zabezpečuje správné připojení a pevnost spoje.
Otázka: Jak zajistit bezpečné připojení vodičů ke svorkovnici?
Vodiče je třeba zakončit kontaktními deskami a pevně přitáhnout šrouby, aby se zabránilo uvolnění a zkratu.
Otázka: Jaké chyby se často vyskytují při připojení sporáku?
Časté chyby zahrnují použití kabelu s nedostatečným průřezem, nesprávné zapojení vodičů a nevhodné jištění, což může vést k přehřátí a požáru.
Tip: Při instalaci sporáku se vyplatí konzultovat schéma zapojení elektrického sporáku s elektrikářem, aby bylo zajištěno správné jištění sporáku i bezpečnost celého zařízení.
