Správné připojení nové zásuvky k elektrické síti: kompletní návod

Připojení nové zásuvky ke stávající elektrické síti vyžaduje pečlivé dodržení zásad bezpečnosti elektroinstalace a správnou manipulaci s vodiči zásuvky. Správná montáž zásuvky zajistí nejen funkčnost, ale i ochranu před úrazy elektrickým proudem. Poradím, jak postupovat krok za krokem podle platných norem.

Jak bezpečně vypnout a připravit elektrickou síť před zapojením zásuvky

Bezpečně zapojit novou zásuvku ke stávajícím vodičům vyžaduje důsledné vypnutí napětí v elektrické síti a ověření, že je proud skutečně přerušený. Základním bezpečnostním opatřením je vypnutí hlavního jističe, který odpojí přívod elektrické energie do dané části instalace. Následně je nutné změřit napětí měřicím přístrojem, aby bylo potvrzeno, že vodiče zásuvky jsou skutečně bez napětí.

Při práci s vodiči zásuvky doporučuji používat izolační rukavice a nářadí s izolovanými držadly, čímž se výrazně snižuje riziko úrazu elektrickým proudem. Připojení nové zásuvky ke stávající je tak nejen otázkou správného zapojení, ale především bezpečnostní přípravy, která je nezbytná pro ochranu vašeho zdraví.

1. Vypnutí hlavního jističe – zajistí odpojení elektrické sítě v místě montáže zásuvky
2. Ověření nulového napětí – měřicím přístrojem zkontrolujte, že vodiče zásuvky nejsou pod proudem
3. Použití izolačních rukavic – při manipulaci s vodiči zajistí ochranu před elektrickým proudem
4. Použití nářadí s izolovanými držadly – minimalizuje riziko zranění během zapojení zásuvky

Tip: Při připojení nové zásuvky ke stávající instalaci vždy dbejte na správné pořadí těchto bezpečnostních kroků, aby nedošlo k nechtěnému zásahu elektrickým proudem.

Jaký materiál a nářadí jsou potřeba pro připojení nové zásuvky

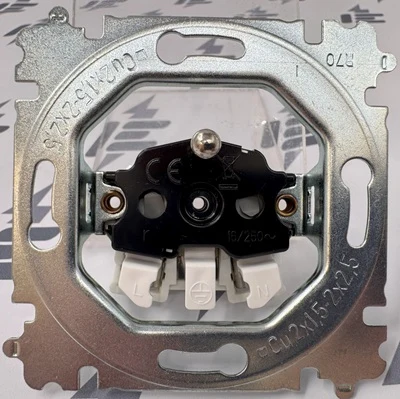

Pro správné připojení nové zásuvky ke stávající elektrické síti je nezbytné mít k dispozici odpovídající materiál a nářadí. Zásuvka musí mít jasně označené kontakty L (fáze), N (nulový vodič) a PE (ochranný vodič). Měděné vodiče by měly být odizolovány na délku přibližně 15 cm, aby bylo možné je bezpečně připojit. Pro montáž zásuvky se používá šroubovák, který slouží k upevnění a dotažení kontaktů.

Co je potřeba vědět před připojením nové zásuvky

• Zásuvka s označením L, N a PE – zajišťuje správné zapojení vodičů zásuvky v elektrické instalaci
• Měděné vodiče délky cca 15 cm – umožňují bezpečné připojení do svorek zásuvky
• WAGO svorky – pro rychlé a spolehlivé spojení vodičů bez rizika poškození izolace
• Šroubovák – nezbytný pro upevnění zásuvky a dotažení svorek
• Odizolovač – pro přesné odstranění izolace bez poškození vodiče
• Izolační rukavice – základní bezpečnostní pomůcka pro ochranu proti elektrickému proudu během montáže

Tento návod na připojení nové zásuvky do elektrické instalace podtrhuje důležitost správného výběru materiálu a dodržení bezpečnostních opatření, aby bylo připojení bezpečné a spolehlivé.

Jak správně připravit vodiče pro připojení zásuvky

Příprava vodičů je klíčovým krokem před montáží nové elektrické zásuvky. Správná délka, odizolování a barevné značení vodičů zajišťují bezpečnost elektroinstalace a usnadňují připojení.

Délka a odizolování vodičů

Pro připojení nové zásuvky se vodiče připravují na délku přibližně 15 cm, což umožňuje pohodlnou manipulaci a spojení. Odizolování izolace by mělo být mezi 10 a 14 mm, přičemž přesná délka závisí na typu a konstrukci zásuvky. Správné odizolování zabraňuje poškození vodiče a zajišťuje pevný kontakt ve svorkách.

Barevné značení vodičů

Fázový vodič má standardně barvu hnědou nebo černou, nulový vodič je modrý a ochranný vodič má zeleno-žluté zbarvení. Toto barevné rozlišení pomáhá při montáži zásuvky s třemi vodiči a minimalizuje riziko chybných zapojení, což je zásadní pro bezpečnost elektroinstalace.

Uspořádání vodičů ve svazku

Vodiče je vhodné před připojením ohnout do tvaru vlny, což umožní jejich kompaktní uložení v instalační krabici bez poškození izolace. Takové uspořádání zjednodušuje montáž zásuvky a předchází mechanickému namáhání vodičů během instalace.

Jak krok za krokem zapojit jednotlivé vodiče do zásuvky

Připojení nové elektrické zásuvky ke stávající síti vyžaduje přesné zapojení jednotlivých vodičů do správných kontaktů. Správné pořadí a pevné uchycení vodičů zajistí bezpečnost elektroinstalace a dlouhodobou spolehlivost.

Připojení fázového vodiče (L)

Fázový vodič, obvykle hnědý nebo černý, se připojuje na kontakt označený písmenem L. Tento kontakt je vždy první, na který se vodič napojuje, aby se zajistilo správné fungování zásuvky a odpovídala polarita v elektrické instalaci.

Připojení nulového vodiče (N)

Nulový vodič má modrou izolaci a připojuje se na kontakt označený N. Tento vodič se napojuje po připojení fázového vodiče a dokončuje tak elektrický obvod zásuvky. Správné připojení nuláku je klíčové pro bezpečnost a funkčnost.

Připojení ochranného vodiče (PE)

Ochranný vodič, zeleno-žlutý, se připojuje na svorku označenou PE, která se nachází obvykle uprostřed zásuvky. Tento vodič zajišťuje uzemnění a chrání před úrazem elektrickým proudem.

• Při montáži zásuvky rozlišujte mezi šroubovými a bezšroubovými svorkami:

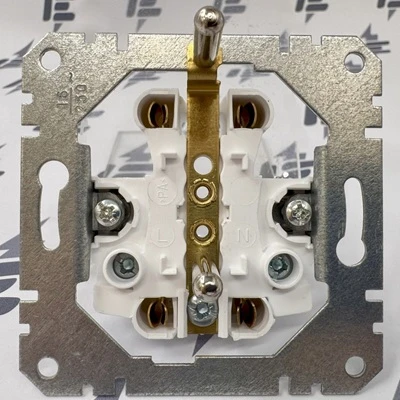

– Šroubové svorky vyžadují pevné dotažení vodičů šroubovákem.

– Bezšroubové svorky umožňují zasunutí vodiče bez utahování a často mají pružinový mechanismus.

1. Připravte vodiče – odizolujte je na délku 8-10 mm.
2. Připojte fázový vodič na kontakt L.
3. Připojte nulový vodič na kontakt N.
4. Připojte ochranný vodič na svorku PE.

Tip: Při zapojení zásuvky s třemi vodiči vždy dodržujte pořadí fáze, nulák, ochrana, abyste minimalizovali riziko chybného zapojení. Pro bezpečnost elektroinstalace doporučuji před zapojením provést měření polarity zásuvky.

Jak správně namontovat zásuvku do instalační krabice

Montáž zásuvky do instalační krabice je klíčovým krokem v postupu připojení nové zásuvky do domácí elektroinstalace. Správné upevnění a vyrovnání zajistí bezpečnost elektroinstalace i estetický vzhled hotové elektrické zásuvky.

Použití instalační krabice KPR 68

Pro montáž nové zásuvky doporučuji použít hlubší instalační krabici KPR 68. Tento typ krabice poskytuje dostatečný prostor pro vodiče zásuvky, což usnadňuje bezpečné uspořádání a minimalizuje riziko poškození izolace nebo zkratu v elektrické instalaci.

Vyrovnání zásuvky pomocí vodováhy

Při upevnění zásuvky do krabice je nezbytné ji vyrovnat pomocí vodováhy. Správné vyrovnání zásuvky zajistí nejen profesionální vzhled, ale také správnou funkčnost a snadné zasunutí zástrček.

Nasazení rámečku zásuvky

Po upevnění a vyrovnání zásuvky do instalační krabice se rámeček zásuvky nasadí zatlačením, dokud nezaskočí do své pozice. Tento způsob montáže zajistí pevné a bezpečné ukotvení rámečku bez potřeby dalších šroubů.

1. Připravte instalační krabici KPR 68 – zajistěte dostatečný prostor pro vodiče.
2. Upevněte zásuvku do krabice pomocí šroubů – použijte vodováhu k přesnému vyrovnání.
3. Nasadíte rámeček zásuvky – zatlačte do cvaknutí pro finální upevnění.

Tip: Častou chybou při montáži zásuvky je nedostatečné vyrovnání, které vede k nerovnoměrnému zasunutí zástrčky a možnému poškození kontaktů.

Jak otestovat a zkontrolovat funkčnost nové zásuvky

Po zapojení nové zásuvky ke stávající elektrické síti je nutné provést důkladné testování a kontrolu funkčnosti, aby byla zajištěna bezpečnost elektroinstalace a správné fungování. Měření polarity zásuvky a ověření spojitosti vodičů zásuvky pomáhá eliminovat riziko elektrického zkratu nebo nesprávného uzemnění, které může vést k úrazu elektrickým proudem.

Použití měřicích přístrojů

K ověření správného zapojení nové zásuvky použijte digitální zkoušečku napětí nebo multifunkční měřič polarity s funkcí testu spojitosti. Po opatrném zapnutí příslušného jističe změřte polaritu – fázový vodič (L) musí být na kontaktu označeném „L“, nulový vodič (N) na kontaktu „N“ a ochranný vodič (PE) musí být pevně spojen s uzemňovacím kolíkem zásuvky. Současně proveďte měření spojitosti vodičů, které potvrdí neporušenost vodičů a správné propojení ochranného vodiče. Pro přesné měření použijte přístroj s minimálním rozsahem 200 V AC a funkcí testu odporu do 1 Ω. Běžná zkoušečka ve tvaru šroubováku není dostatečně spolehlivá pro kontrolu polarity a spojitosti.

Varovné příznaky závad

Při testování věnujte pozornost následujícím varovným příznakům, které signalizují nesprávné zapojení nebo poškození zásuvky:

• Jiskření nebo praskání při zasunutí vidlice
• Zápach spáleniny nebo přehřívání plastového krytu zásuvky
• Žloutnutí nebo tavení materiálu kolem kontaktů
• Opakované vypínání jističe nebo proudového chrániče ihned po zapnutí zásuvky
• Volné držení vidlice v zásuvce, které může způsobit špatný kontakt

Tyto symptomy vyžadují okamžité odpojení zásuvky od sítě a odbornou kontrolu elektroinstalace, protože mohou vést k požáru nebo úrazu elektrickým proudem.

Tip: Pokud po zapojení nové zásuvky dojde k vypnutí proudového chrániče nebo hlavního jističe, je nutné provést revizi zapojení a případně kontaktovat kvalifikovaného elektrikáře. Nesprávné zapojení vodičů, zejména ochranného vodiče, je častou příčinou těchto problémů a může ohrozit bezpečnost celé instalace.

Časté dotazy

Jak dlouhé by měly být vodiče pro připojení nové zásuvky?

Vodiče by měly mít délku přibližně 15 cm, aby bylo možné je pohodlně připojit a uspořádat v instalační krabici.

Jakou barvu mají jednotlivé vodiče u zásuvky?

Fázový vodič je obvykle hnědý nebo černý, nulový modrý a ochranný zeleno-žlutý.

Co dělat před zapojením nové zásuvky?

Před prací vypněte hlavní jistič a ověřte nulový stav měřicím přístrojem, používejte izolační rukavice.

Jak správně zapojit vodiče do zásuvky?

Fázový vodič se připojuje na kontakt označený L, nulový na N a ochranný na PE svorku, v tomto pořadí.

Jak poznám, že je zásuvka správně zapojená?

Použijte zkoušečku napětí a měřič polarity k ověření funkčnosti, zásuvka by neměla vykazovat jiskření nebo zápach spáleniny.

Jaké jsou varovné příznaky závady zásuvky?

Jiskření, zápach spáleniny, žloutnutí nebo tavení krytu a opakované vypínání jističe jsou známky problémů.

Je možné použít bezšroubové svorky pro všechny typy vodičů?

Bezšroubové svorky jsou vhodné pro měděné vodiče, u hliníkových je doporučeno použití šroubových svorek kvůli lepšímu kontaktu.

Jaké nástroje potřebuji pro výměnu zásuvky?

Křížový šroubovák, odizolovač, štípací kleště a izolační rukavice jsou základní nástroje pro práci.

Mohu připojit zásuvku bez nulového vodiče?

Připojení zásuvky bez nulového vodiče není standardní a může být nebezpečné, doporučuje se konzultace s odborníkem.

Jak postupovat při výměně starých hliníkových vodičů?

Staré hliníkové vodiče by měly být nahrazeny měděnými s odbornou revizí elektroinstalace kvůli bezpečnosti.

Jak správně zapojit zásuvku s 4 vodiči?

Zapojení zásuvky se 4 vodiči vyžaduje připojení fáze, nulového vodiče, ochranného vodiče a přídavného vodiče dle schématu, přičemž ochranný vodič se připojuje na zemní svorku označenou symbolem země.

Jak zapojit 3 fázové zásuvky?

Při zapojení 3 fázové zásuvky je nutné připojit všechny tři fázové vodiče (L1, L2, L3), nulový vodič a ochranný vodič podle platných norem, přičemž každý vodič má svou specifickou svorku a barvu.
